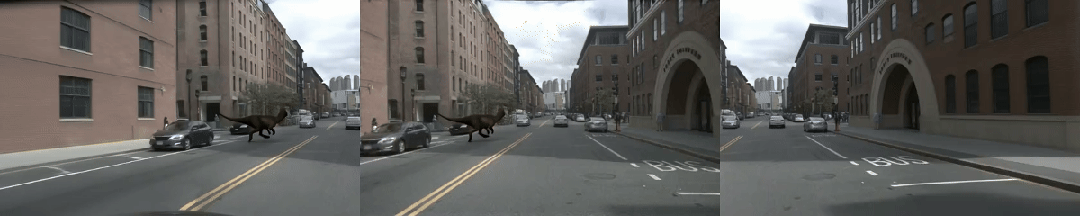

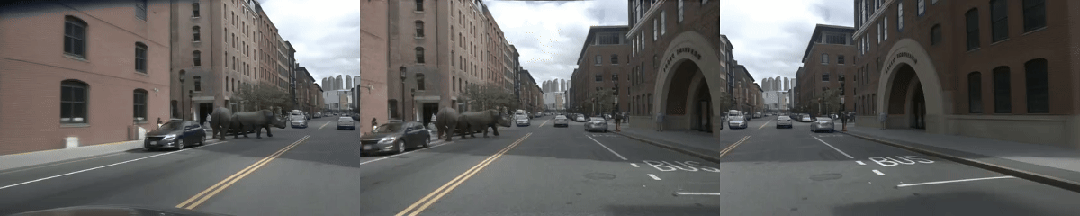

自动驾驶仿真新技术，世界通用模型，让智驾路上偶遇大象/犀牛/恐龙...

大家好呀，我是李慢慢。最近工作中，总是要跟各种各样的新手/外部门的同事反复解释什么是logsim，什么是HIL，和worldsim有啥区别，和SIL是什么关系，搞得我也很头大，于是写了这篇文章，下次再来问我，我就发这个文章给ta看。真省事。 搞自动驾驶相关的小伙伴，不管是做仿真的、做产品设计的，还是做算法开发的，大概都有过这样的崩溃瞬间：1）开会时别人聊LogSim和WorldSim聊得热火朝天，你在旁边假装点头，心里疯狂OS“这俩到底啥区别？”；2）被问“SIL和HIL哪个先做”，嘴巴张了半天，蹦不出一句完整的话；3）尤其是初次接触这些词汇的新手，更是听得云里雾里，甚至有人把LogSim当成SIL的“亲戚”，把WorldSim和HIL混为一谈，场面尴尬到能用脚抠出三室一厅。 其实真不怪我们笨，主要是这四个“选手”名字太像，又总被绑在一起说，乍一看就像孪生四兄弟，难辨真假。今天咱就放下专业术语的“架子”，用最接地气、最诙谐的方式，把这四位“大佬”的底细扒得明明白白，看完保证你再也不闹笑话，开会发言都能挺直腰板！先划重点：LogSim和WorldSim是“场景界的俩极端”，LogSim靠“回忆”过日子，WorldSim靠“脑补”造世界；SIL和HIL是“测试界的上下级”，SIL在电脑里“纸上谈兵”，HIL连真硬件都搬来“实战演练”。两者不是一回事，但经常组队干活，就像奶茶里的珍珠和芋圆，虽然不一样，搭在一起才够味。第一组：场景界的“真假美猴王”——LogSim vs WorldSim先给这俩定个性：它们俩的核心任务，都是给自动驾驶的“大脑”（算法）搭“练车场”，但一个是“实景回放”，一个是“虚构剧本”，差别大到离谱。LogSim：老实人实锤，只搬“真实录像”的“回放员”LogSim这名字，拆开来念就好懂：Log是“日志”，就是实车跑在路上时，传感器录下的所有数据（比如路上有多少车、行人走得多快、红绿灯怎么变）；Sim是“仿真”，说白了就是把这些日志数据“回放”一遍，让算法再“走一遍”真实的路。咱举个通俗的例子：LogSim就像你开车时，行车记录仪录下了全程，事后你把录像调出来，再看一遍自己当时怎么开的、路上发生了啥。只不过这里的“观众”，是自动驾驶算法；“目的”，是让算法看看“真实世界里，我上次遇到这种情况，处理得对不对”。它的优点很明显：真实、靠谱、不掺水。毕竟数据都是实车跑出来的，路上的突发 情况（比如行人突然横穿马路、电动车逆行、前车突然急刹）、复杂路况（比如暴雨天、大雾天、堵车），都是最真实的场景，没有一点“虚构”成分。比如路测时遇到需要人工接管的危险情况，这些“惊险瞬间”都会被LogSim记录下来，后续用来迭代算法，帮算法“吸取教训”，下次再遇到就不会慌了。但缺点也很致命：死板、不灵活，不能“改剧本”。录下来的数据是啥样，回放就是啥样，你想改改“如果当时行人走得再快一点，算法 会怎么处理”？不行！想加个“路上突然出现一只小狗”的场景？也不行！它就像个老实巴交的回放员，只负责照搬录像，多一句废话、多一个动作都没有，主打一个“原汁原味”，也主打一个“墨守成规”。 WorldSim：脑洞达人，靠“脑补”造世界的“编剧+导演”和LogSim的“老实”相反，WorldSim就是个“脑洞大开的造梦师”。World是“世界”，Sim是“仿真”，意思就是它不依赖任何真实路测数据，全靠人工预设参数，“编”出一个虚拟的驾驶世界。还是举例子：WorldSim就像你玩赛车游戏，游戏里的赛道、车辆、行人、红绿灯，都是游戏开发者编的，不是真实世界里的路；你可以设置“路上只有一辆车”，也可以设置“堵车堵到怀疑人生”；可以设置“晴天”，也可以设置“暴雨+大雾”，甚至可以设置“外星人横穿马路”（虽然现实中不会有，但仿真里能用来测试算法的极限）。 它的优点正好和LogSim互补：灵活、任性、想咋改就咋改。算法需要练什么场景，就编什么场景；哪里练得不好，就反复调整场景参数，直到算法练会为止。比如要测试算法的自动紧急制动（AEB）功能，就可以用WorldSim预设“前车突然急刹”的场景，反复测试，直到算法能100%反应过来，而且还能调整前车的速度、距离，测试各种极端情况。缺点也很直接：不够真实，有点“纸上谈兵”。毕竟是人工编的场景，再逼真，也比不上真实世界里的“混乱”——真实路上的行人不会按你的预设走路，电动车不会按你的参数逆行，总有各种意想不到的突发 情况，这些都是WorldSim编不出来的。而且WorldSim有个“小前提”：默认算法的“眼睛”（感知）是正常工作的，不用测试感知的准确性，只专注于算法的决策和控制能力，这点和LogSim的“全真实回放”差别很大。总结一下LogSim和WorldSim：LogSim是“真实但死板的回放机”，WorldSim是“灵活但虚构的造梦机”；一个帮算法“复盘过去”，一个帮算法“演练未来”；实际工作中，两者往往一起用——先用WorldSim让算法“打基础”，练会各种常规场景，再用LogSim让算法“见世面”，适应真实世界的混乱，缺一不可。现在是不是觉得，这俩“显眼包”的区别，比奶茶和咖啡还明显？第二组：测试界的“上下级”——SIL vs HIL如果说LogSim和WorldSim是“练车场”，那SIL和HIL就是“考试环节”——它们的核心任务，是测试自动驾驶的“大脑+手脚”（算法+硬件）好不好使，能不能应对各种情况。但两者的“考试难度”天差地别，一个是“笔试”，一个是“实操”，而且必须先过笔试，才能进实操。先澄清一个最常见的误区：很多人把SIL和LogSim、WorldSim搞混，觉得“SIL就是用WorldSim测试”“LogSim属于HIL”，其实大错特错！SIL和HIL是“测试方式”，LogSim和WorldSim是“测试场景”——不管是SIL还是HIL，都可以用LogSim的场景，也可以用WorldSim的场景，就像不管是笔试还是实操，都可以考“基础题”，也可以考“难题”，场景是“考题”，测试方式是“考试形式”，别再弄混啦！SIL（Software-in-the-Loop）：软件在环，电脑里的“纸上谈兵”选手翻译一下：Software是“软件”（就是自动驾驶的算法代码），Loop是“闭环”，合起来就是“让算法软件在一个虚拟的闭环里跑测试”。说白了，就是所有测试都在电脑上完成，没有任何真实的硬件——不用实车，不用控制器（ECU），不用传感器，就靠一台电脑，装着算法代码和仿真场景（LogSim或WorldSim），让它们“自己玩”，然后看算法的表现。 类比一下：SIL就像你想考驾照，还没摸过真实的车，先在电脑上玩“驾考模拟器”，熟悉方向盘、刹车、油门的操作，看看自己能不能顺利通过科目二、科目三。模拟器里的赛道（场景），可以是真实考场的复刻（类似LogSim），也可以是随便编的赛道（类似WorldSim）；你操作的“方向盘”“刹车”，都是电脑上的虚拟按钮（类似算法代码），全程不用碰真实的车。它的核心作用，是“筛错”——把算法里最基础、最明显的错误先筛掉，比如算法分不清红绿灯、不会转弯、遇到障碍物不知道避让，这些低级错误，在SIL阶段就解决掉，不用等到后续用真实硬件测试，节省时间和成本。而且SIL测试成本极低，只要有电脑就能搞，还能一次性跑上千个场景，效率超高，堪称“算法的入门考官”。缺点也很明显：太“虚拟”，脱离现实。它只测试算法代码好不好使，不考虑真实硬件的“脾气”——比如真实的控制器（ECU）运行速度会不会跟不上算法？传感器传输数据会不会有延迟？这些问题，SIL测试完全测不出来，毕竟它连真实硬件都没有，就像你在模拟器上开得再溜，真正摸车时，还是会紧张、会出错一样。HIL（Hardware-in-the-Loop）：硬件在环，搬来真家伙的“实战演练”大佬HIL比SIL高一个级别，也更“硬核”——翻译一下：Hardware是“硬件”（比如自动驾驶的控制器ECU、传感器、执行器），Loop是“闭环”，合起来就是“让真实的硬件，和虚拟的场景闭环联动，做实战测试”。 简单说，HIL就是把自动驾驶的“手脚”（真实硬件）搬过来，和电脑里的“大脑”（算法）、“练车场”（场景）连在一起，模拟真实开车的场景，让它们一起“干活”。比如，把真实的ECU（相当于自动驾驶的“大脑中枢”）连接到电脑上，电脑里运行LogSim或WorldSim的场景，场景里的红绿灯、障碍物信息，会传输给真实的ECU，ECU再发出指令，控制虚拟的车辆（或真实的执行器）做出反应，整个过程和真实开车几乎一模一样，只不过车辆和道路是虚拟的，“大脑”是真实的。类比一下：HIL就像你考驾照时，教练坐在副驾，你开着真实的车，在真实的考场里练车——你（算法）操作方向盘、刹车（真实硬件），考场（场景）是真实的，教练（测试系统）在旁边看着你，一旦出错，就及时指出来。而且HIL还能模拟各种极端情况，比如高速爆胎、突发暴雨，这些情况在真实路上测试太危险，在HIL里就能放心测，既安全又高效。它的核心作用，是“验证”——验证算法和真实硬件能不能“好好配合”，能不能应对真实世界的复杂情况。比如，ECU运行算法时会不会卡顿？传感器传输数据有延迟时，算法能不能及时反应？这些问题，只有HIL能测出来，毕竟它用的是真实的硬件，和实际装车后的情况几乎一致。而且HIL测试是自动驾驶落地前的“关键一关”，过不了HIL，就别想实车路测，更别想量产。缺点也很实在：贵、复杂。一套完整的HIL测试系统，动辄几百万、上千万，不是一般公司能承受的；而且搭建起来很复杂，需要专业的工程师调试，测试效率也比SIL低（毕竟要联动真实硬件，不能像电脑那样快速批量测试），堪称“自动驾驶测试界的奢侈品”。终极总结：一张表分清4大“显眼包”，再也不混淆怕大家记不住，咱直接上“懒人总结表”，一看就懂，收藏起来，开会忘了就偷偷瞄一眼：选手名称 身份定位 核心特点 通俗类比 LogSim 场景界·真实派 实车数据回放，真实但死板，不能改场景 行车记录仪回放录像 WorldSim 场景界·虚构派 人工预设场景，灵活但不真实，可随意改 赛车游戏里的虚构赛道 SIL 测试界·入门级 全电脑测试，只测算法，成本低、效率高 电脑上玩驾考模拟器 HIL 测试界·进阶级 真实硬件+虚拟场景，实战测试，贵且复杂 真实硬件+虚拟考场练车 最后补一句：别再乱搭CP啦！再澄清一个最容易犯的错误：LogSim≠SIL，WorldSim≠HIL！它们的正确搭配是：1. SIL测试（电脑上）：可以用LogSim的真实场景，也可以用WorldSim的虚构场景，核心是“没有真实硬件”；2. HIL测试（有真实硬件）：也可以用LogSim的真实场景，也可以用WorldSim的虚构场景，核心是“有真实硬件，联动测试”；3. LogSim和WorldSim：可以单独用，也可以一起用，比如先用WorldSim让算法练基础，再用LogSim让算法适应真实场景；4. SIL和HIL：必须先做SIL，再做HIL，就像先考笔试，再考实操，一步都不能少，而且两者都过了，才能进入下一步的实车路测，最终实现自动驾驶落地。所以，我们在说某种测试方法时，可以说LogSim-SIL，LogSim-HIL，也可以说WorldSim-SIL，或者WorldSim-HIL，这样描述，才能精准的表达一种测试方法。备注，要是能带上开环or闭环这样的字样，就更完美啦，关于开闭环，稍微有点复杂，我们后面再介绍哦。看到这里，相信你再也不会把这四个“显眼包”搞混了吧？其实自动驾驶仿真没那么神秘，说白了就是“给自动驾驶算法找地方练手、找地方考试”，LogSim和WorldSim是练车场，SIL和HIL是考试环节，各司其职，又相互配合，一起帮自动驾驶“从新手变成老司机”。当然啦，咱们今天聊的LogSim、WorldSim、SIL、HIL，只是自动驾驶仿真领域最基础、最常见的“入门款”。除了这四位“显眼包”，还有不少“同门师兄弟”——比如场景转换常用的log2world，还有DIL、VIL等其他测试方法，每一种都有自己的专长，也有各自的局限。自动驾驶软件质量的守护，从来不是靠某一种工具、某一个方法就能完成的，更需要每一位从业者满怀敬畏之心，不盲从、不片面，学会取长补短，把每一种工具的优势用到位，把每一处细节的漏洞堵严实，才能守住软件质量的底线，让自动驾驶真正变得安全、可靠。看到这里，相信你再也不会把这四个“显眼包”搞混了吧？以后再有人问你这四个词的区别，直接把这篇文章甩给他，或者用咱今天说的类比，通俗易懂地讲一遍，保证对方对你刮目相看！如果还有啥不懂的，评论区留言，咱再接着唠～以上。 关于自动驾驶仿真的定义 PanoSim与Autoware联合仿真-如何构建自动驾驶远程接管系统 跨越“仿真到实车”的鸿沟：如何构建端到端高置信度验证体系？ 来源：车路漫漫
