147、Fluent 边界条件Outflow和Pressure Outlet的区别及选择依据

在CFD仿真中，出口边界条件的选择看似简单，实则对计算结果和收敛性有着至关重要的影响。

多同学在使用Fluent时，对Outflow(自由出流)和Pressure Outlet(压力出口)这两个边界条件容易混淆，这篇文章来详细对比一下两者的区别



1.1 数学本质

自由出流边界条件是非常理想化的，核心假设是：流动在出口处已经完全发展，所有流动变量沿流动方向的梯度为零。

用数学语言表述就是：Fluent对Outflow边界通常采用零梯度假设

其中，ϕ代表任意流动变量（速度、压力、温度、湍动能等），n 表示垂直于出口边界的方向。

这个看似简单的零梯度条件，实际上包含了非常强的物理假设：流动在到达出口之前，已经不再发生任何变化。这种假设现实中很难达到

1.2 实现机制

在Fluent的求解过程中，自由出流边界的处理方式是：

• 外推法：从计算域内部的流场信息直接外推到出口边界，出口变量沿流向不再发生变化。数值上，可以简化理解为：

即出口处的物理量等于邻近内部单元的物理量。

• 不引入额外约束：不对出口的压力、速度等进行人为设定。所以outflow的设置很简单，基本上什么都不需要设置。

• 质量守恒：通过全局质量守恒来调整出口流量，就是调整Flow Rate Weighting流量分配权重来调节。只有outflow边界条件才需要设置流量分配权重

如果只有一个outflow出口，那这个参数就设置成1

如果有多个outflow出口，那就需要调整这个参数，如何调节呢？

这是一个典型的加权平均分配，也就是说流量分配权重可以大于1，主要看各个出口的数值大小占比

比如，你想要出口1为2，出口2为3，

则出口1的流量占比为40%，出口2流量占比为60%

1.3 局限性

自由出流边界条件有几个显著的限制：

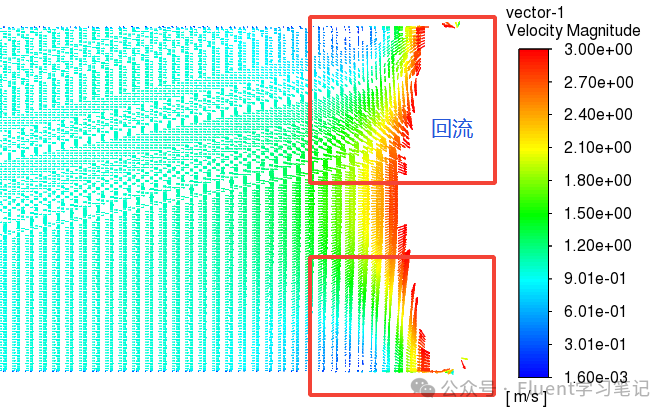

• 不允许回流：最重要的限制是它不允许回流（backflow）。一旦计算中出现流体反向流入计算域的情况，计算结果通常会发散或出现严重物理失真。

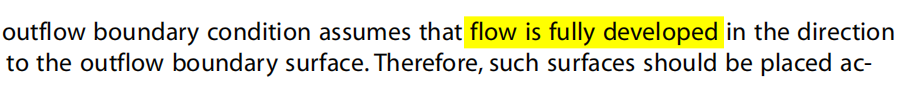

• 要求流动完全发展：如果流动尚未完全发展，零梯度假设不成立。所谓的流动完全发展，就是靠近出口部分，物理量已经固定不变了。

• outflow边界条件不能与其他压力边界条件同时使用，比如outflow不能与压力入口，和压力出口同时使用，如果使用，文本控制框就会弹出

注：Outflow为什么那么严格，Navier-Stokes方程是一个椭圆-抛物型方程组。Outflow边界本质上是利用了流动的抛物性，假设下游对上游无影响。但这个假设在很多情况下并不成立

2.1 数学表达

压力出口边界条件基于压力指定的思想。用户需要给定出口的静压 Pstatic或总压 Ptotal，Fluent根据内部流场和出口压力，反推出出口速度和质量流量

对于不可压流动，直接设置出口的压力：

对于可压缩流动，则需考虑总压和静压的关系：

或更精确的等熵关系：

其中，γ是比热比，Ma是马赫数。

2.2 回流处理机制

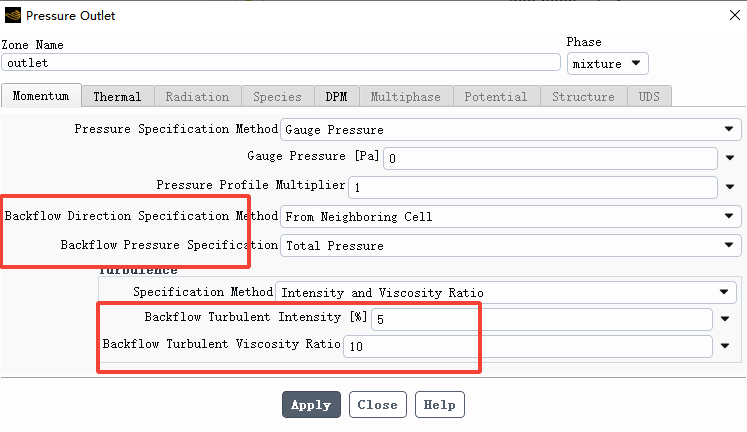

压力出口最重要的特性之一是允许回流。当出口某处压力高于指定值时，流体可能局部倒流进入计算域。此时，Fluent需要知道回流流体的属性：

这些参数的设置非常关键。如果回流很小，这些值影响不大；但如果回流显著，不合理的设置会导致非物理结果。

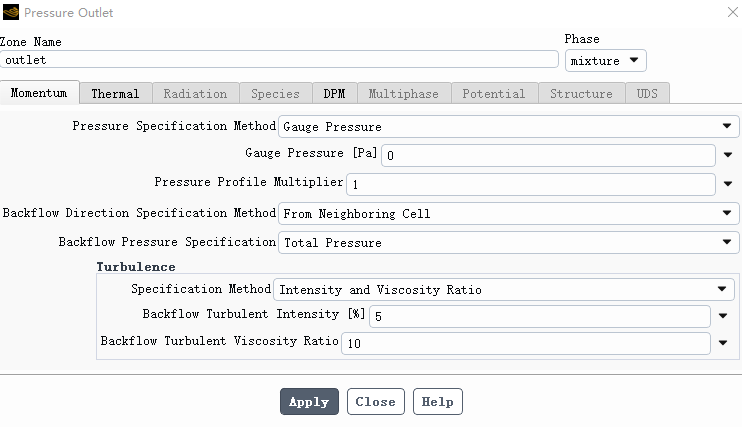

经验设置：

回流温度：通常设为计算域内的平均温度或环境温度回流湍流强度：一般取 5%回流水力直径：取出口的特征尺度

2.3 数值稳定性

压力出口在数值上更加稳定，原因在于：

• 明确的压力边界：为整个流场提供了压力参考值

• 自然的质量流量调节：出口流量由内部流场和指定压力共同决定

• 回流缓冲：允许局部回流避免了数值震荡

因此，Pressure Outlet在复杂流动中更加稳定，这使得压力出口成为绝大多数工程问题的首选。

3.1 理论层面的差异

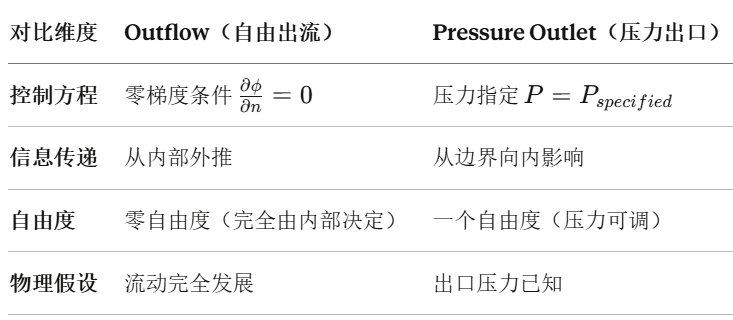

可以用一个表格来表达

3.2 对收敛性的影响

从实际经验来看：

Outflow收敛特点：

收敛快，但条件很难满足但容易突然发散对初始场敏感

Pressure Outlet收敛特点：

初期可能收敛稍慢但整体稳定性好对初始场容忍度高

这就是为什么即使在理论上可以使用Outflow的情况下，很多有经验的工程师仍然倾向于使用Pressure Outlet

4.1 Outflow的适用场景

Outflow是一个假设更强、适用条件更严格的边界。所以大部分工况都不适用于Outflow，在一些严格条件下可以使用，如

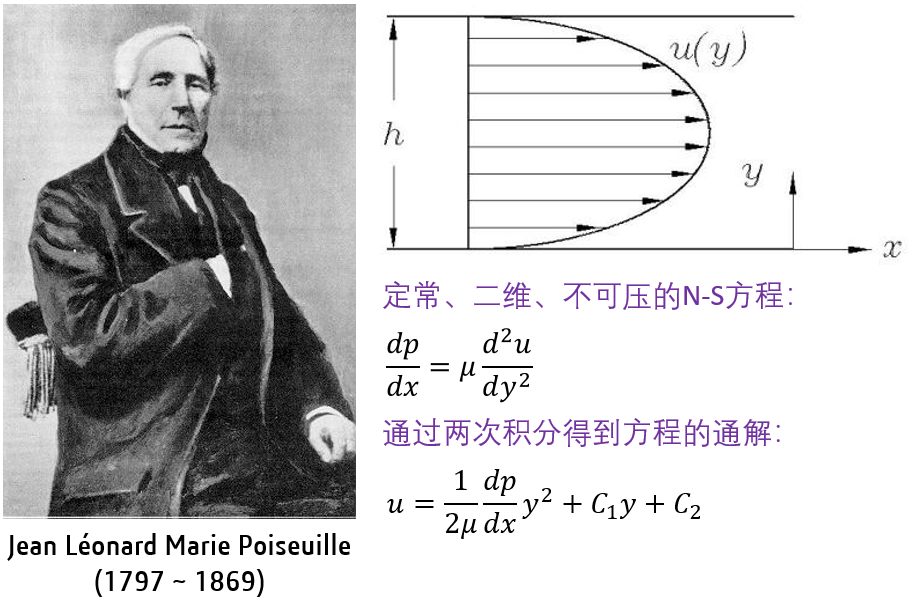

长直管道流动：充分发展的泊肃叶流动（Poiseuille Flow）

平板边界层流动：充分发展的边界层下游出口，边界层厚度不再变化的区域

简单通道流动：矩形或圆形截面的等截面通道，无几何突变、无附加热源

出口距离最近的扰动源至少5-10 倍水力直径，且确认不会有任何回流

4.2 Pressure Outlet的适用场景

可以看出，outflow的适用场景非常严格，而Pressure Outlet的适用场景就很通用，几乎所有情况都可以使用

排放到已知压力环境：排气管排放到大气P=101325

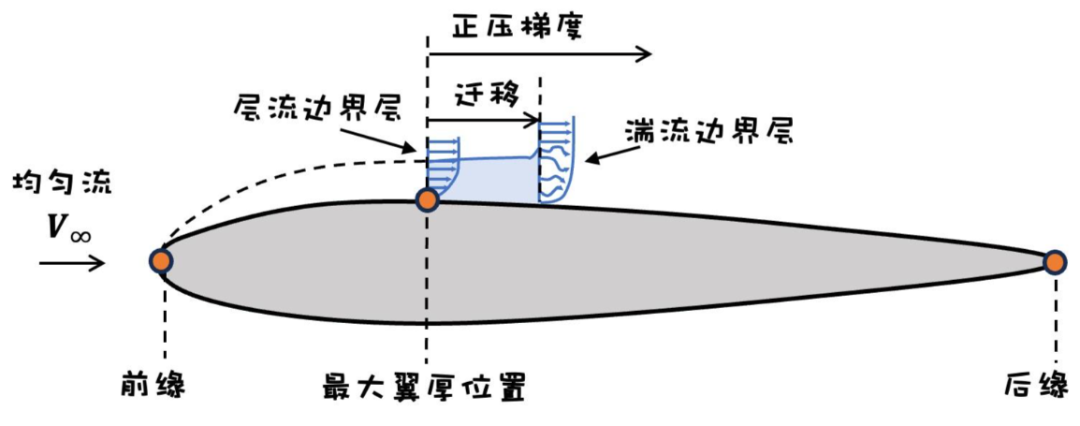

复杂流场：旋涡脱落问题（如圆柱绕流）、有较强逆压梯度的流动



多相流：VOF、Eulerian、Mixture模型，相界面可能到达出口

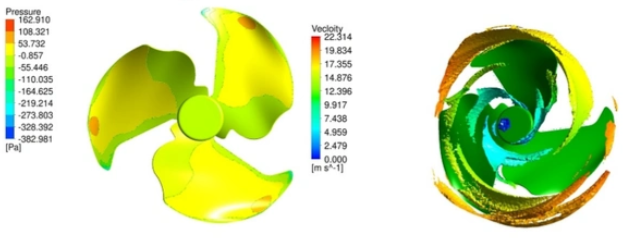

旋转机械：泵、压缩机、风机出口



4.3 出口压力未知怎么办？

通过上面的讨论，我们已经知道，outflow的适用性很窄，大部分情况都是压力出口。

但现在存在一个问题，我也想用压力出口，但我出口压力不知道怎么板？不还是得用outflow吗？

即使不知道确切的出口压力，也应该使用Pressure Outlet，可以：

设为大气压作为参考（如果排放到大气）设为相对压力0（让Fluent自动调整）多次试算，观察压力对结果的影响

如果你不确定使用哪种出口：优先使用 Pressure Outlet。

只有当你非常确定下面的情况，才考虑Outflow

无回流流动充分发展仅做简单内部流

在99%的工程应用中，Pressure Outlet是更好的选择。它不仅适用范围广，数值稳定性好，而且符合实际物理边界条件。只有在极少数理想化的学术问题中，Outflow才有其独特价值。
