从分断到灭弧：ANSYS多物理仿真让MCCB研发更精准、更高效

详细信息

作者优秀: 优秀教师/意见领袖/博士学历/特邀专家/独家讲师
平台推荐: 内容稀缺

5月前浏览882

大家好，我是仿真秀专栏作者—范文哲，拥有多年ANSYS工程项目经验，主要应用为Workbench界面下的各个模块的使用，包括静力学分析，动力学分析，振动分析，谐响应分析，电磁场分析,耦合场分析等；涉及到的仿真为电气产品包括：断路器仿真、电气柜电动力分析、电气柜温度场分析、功率损耗以及通用零件或非标零件的的分析计算。本文我将围绕MCCB仿真的核心技术要点、多物理场耦合分析方法、工程应用场景及仿真价值展开深入探讨，为低压断路器的仿真设计与优化提供参考。

在低压配电系统中，塑料外壳式断路器（MCCB）作为电路保护的核心设备，其分断性能、限流能力与灭弧效率直接决定了配电系统的安全稳定性。随着电力系统向智能化、小型化发展，对 MCCB 的性能要求不断提升，传统依靠实物试验的设计模式已难以满足研发周期与成本控制需求。基于 ANSYS 等仿真平台的多物理场耦合仿真技术，实现了对 MCCB 触头分断、电弧运动、灭弧过程的精准模拟，成为低压断路器研发设计、性能优化的核心技术手段。

01 MCCB仿真技术的核心需求与难点

MCCB 的核心功能是在电路发生短路、过载等故障时，快速分断触头并熄灭电弧，切断故障电流，其性能优劣的关键指标为分断能力与限流效果，而这两大指标均与触头打开后的电弧运动过程密切相关。在实际工作中，MCCB 触头分断瞬间会产生高温电弧，电弧温度可达 5000℃以上，其运动过程涉及流体、热、电场、磁场的相互作用，同时伴随触头的机械运动、灭弧栅片的电弧分割效应，属于典型的多物理场耦合问题，这也成为 MCCB 仿真的核心难点。

从工程设计角度，MCCB 仿真的核心需求在于精准模拟电弧从产生、运动到熄灭的全过程，明确电弧在电动力作用下向灭弧栅片的运动趋势，验证灭弧栅片布局的合理性，分析电弧电压、电流、温度的动态变化规律，最终为灭弧室结构设计、栅片参数优化、触头材料选择提供理论依据。与传统实物试验相比，仿真技术能够直观呈现电弧运动的微观过程，突破了试验中无法实时观测高温电弧内部状态的限制，同时大幅降低研发成本、缩短设计周期。

此外，MCCB 仿真还需解决动网格设置、材料属性动态匹配、多物理场求解耦合控制等技术问题。电弧运动过程中，触头间距不断增大、电弧空间位置持续变化，需要通过动网格技术实时更新计算域；电弧的高温特性会导致材料的电导率、热导率等参数发生非线性变化，需建立精准的材料属性模型；流体场、热场、电磁场的求解存在时间尺度与空间尺度的差异，需通过合理的耦合策略实现多场数据的实时传递与协同求解。

02 MCCB 仿真的多物理场耦合分析体系

MCCB 的电弧运动与灭弧过程仿真，核心是构建流体 - 热 - 电场 - 磁场四场耦合的分析体系，同时结合机械运动的动网格技术，实现对电弧动态过程的全面模拟。目前主流的仿真平台为 ANSYS Workbench，其集成了 Maxwell（电磁场）、CFX/Fluent（流体场与热场）、Adams（动力学）、DM/SpaceClaim（几何建模）等模块，能够实现多物理场的无缝耦合，是 MCCB 仿真的首选工具。以下从各物理场分析要点及耦合关系展开说明：

电磁场分析：电弧运动的动力基础

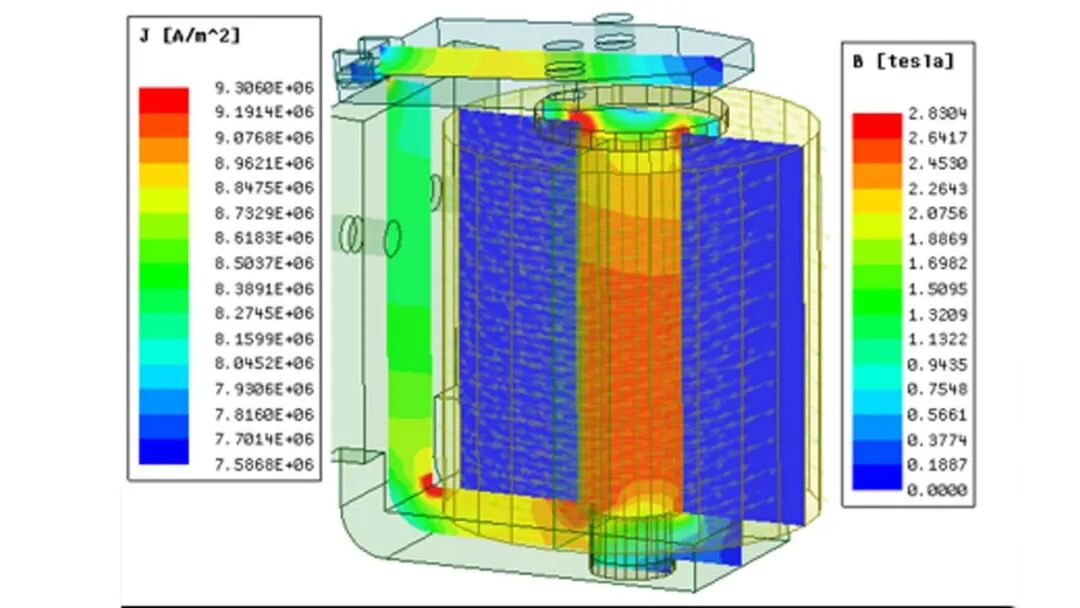

电磁场分析是 MCCB 仿真的基础，其核心是计算电弧与触头、灭弧栅片之间的电磁力，该电磁力是推动电弧向灭弧栅片运动的核心动力。采用 ANSYS Maxwell 模块，基于麦克斯韦方程组，建立三维电磁模型，模拟触头分断过程中磁场的分布规律，计算电弧区域的电磁力密度。在仿真中，需精准定义触头、灭弧栅片、电弧的导电属性，其中电弧的电导率需根据温度场的计算结果进行动态更新，实现电磁场与热场的双向耦合。通过电磁场分析，可获取电弧运动的动力特性，明确电磁力对电弧运动轨迹的影响，为灭弧室的电磁结构优化提供依据。

流体场与热场分析：电弧的能量与形态表征

高温电弧属于等离子体，其运动过程伴随强烈的对流、传导与辐射换热，同时存在等离子体的流体流动，流体场与热场的耦合是模拟电弧温度分布、形态变化的关键。采用 ANSYS CFX/Fluent 模块，建立电弧的流体 - 热耦合模型，采用雷诺平均 Navier-Stokes 方程描述流体运动，结合能量方程求解温度分布，同时考虑电弧等离子体的焦耳热生成、热辐射损失。仿真中，电弧的高温会导致周围气体的热膨胀，形成气流运动，而气流运动又会影响电弧的形态与温度分布，二者相互作用。通过流体 - 热场分析，可直观呈现电弧从触头间产生后，在热浮力与电磁力共同作用下向灭弧栅片运动的过程，同时获取电弧温度的时空变化规律，为分析电弧对触头、灭弧室的热损伤提供数据支持。

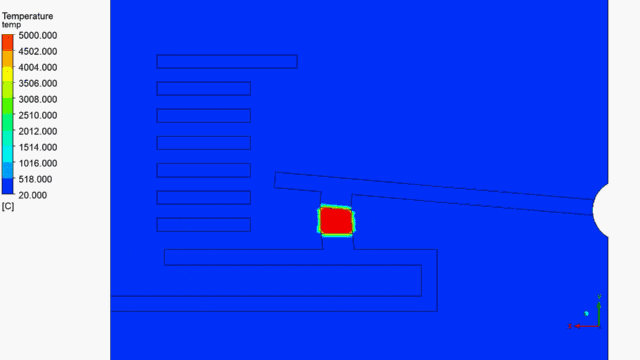

温度变化过程如上图所示，温度显示高温电弧在触头打开后，电弧在触头之间产生，电弧在电动力的作用下进入栅片，电弧在栅片的作用下分割，导致电弧电压升高，当供电电压过零点的时候，电弧可以很好的熄灭。

动网格技术：机械运动与多物理场的协同

MCCB 触头分断是一个动态的机械运动过程，触头间距从闭合状态到分断完成持续增大，电弧的计算域也随之变化，需通过动网格技术实现计算域的实时更新，保证仿真的准确性。ANSYS CFX/Fluent 均支持动网格功能，可通过铺层法、光顺法、重构法等方式，根据触头的运动轨迹实时调整网格节点位置，同时保证网格质量满足求解要求。动网格技术将机械运动与多物理场求解相结合，实现了 “触头机械运动 - 电磁场分布变化 - 电磁力变化 - 电弧流体运动 - 温度场更新” 的动态闭环模拟，精准还原了 MCCB 实际分断过程中的物理现象。

多物理场耦合策略：数据传递与求解控制

多物理场的耦合核心是实现各场之间的数据实时传递与协同求解，根据 MCCB 仿真的特点，通常采用双向耦合策略：电磁场分析的电磁力结果作为流体场的源项，推动电弧流体运动；流体场与热场的温度结果作为电磁场的输入，更新电弧的电导率；动网格的机械运动结果同时更新各物理场的计算域。在 ANSYS Workbench 中，通过多场耦合接口实现各模块之间的数据自动传递，采用隐式耦合求解方法，保证各场求解的收敛性与同步性。同时，需合理设置求解步长，兼顾仿真精度与计算效率，一般采用毫秒级的时间步长，满足电弧快速运动的仿真需求。

03 MCCB 电弧运动仿真的工程实现与结果分析

以 MCCB 触头打开后的电弧运动过程为经典仿真案例，基于 ANSYS Workbench 构建多物理场耦合仿真模型，从几何建模、网格划分、边界条件设置到求解计算，形成完整的工程实现流程，通过仿真结果分析电弧运动规律与灭弧效果，为灭弧室设计提供依据。

仿真模型的建立与设置

1、几何建模

采用 ANSYS SpaceClaim/DM 进行几何建模，简化 MCCB 的灭弧室结构，保留核心的动静触头、灭弧栅片、电弧区域等关键部件，去除非关键的倒角、圆角等特征，减少计算量。

2、网格划分

采用 ANSYS Meshing 进行网格划分，对电弧区域、触头与栅片的接触区域进行网格加密，提高仿真精度；对灭弧室外部区域进行网格稀疏化，平衡精度与效率，整体采用非结构化四面体网格，网格数量根据模型复杂度控制在数百万级。

3、材料属性设置

定义触头、灭弧栅片的材料为铜合金，其热导率、电导率随温度变化；电弧等离子体采用空气等离子体模型，电导率、热导率等参数根据温度场结果动态调整；灭弧室外壳采用绝缘材料，设置为绝热边界。

4、边界条件与初始条件

设置触头的分断速度与运动轨迹，定义电路的初始故障电流与电压；电磁场设置为交变磁场，边界为远场边界；流体场设置为无滑移边界，热场设置触头与空气的对流换热系数，初始环境温度为 20℃。

仿真结果与工程分析

通过仿真计算，可获取 MCCB 触头分断过程中电弧的温度、电流、电压、形态及动网格的动态变化结果，各结果从不同维度反映电弧运动规律与灭弧效果，为工程设计提供关键依据：

1、温度变化结果

触头打开瞬间，触头间产生高温电弧，核心温度迅速升至 5000℃以上，在电磁力与热浮力作用下，电弧向灭弧栅片运动，进入栅片后被分割为多个短电弧，电弧温度逐渐降低。温度云图可直观呈现电弧的高温区域分布，明确电弧对触头、栅片的热冲击位置，为优化触头材料、增加栅片散热结构提供依据。

2、电流与电流密度变化结果

电流密度云图通过颜色深浅反映电流的分布规律，触头分断初期，电流集中在触头间的电弧区域，电弧进入栅片后，电流被栅片分割，电流密度分布趋于分散，栅片的切割效应显著。通过电流变化分析，可验证栅片的限流效果，当电弧被分割后，电弧电压升高，故障电流被强制降低，达到限流目的，仿真结果可量化分析栅片数量、间距对限流效果的影响。

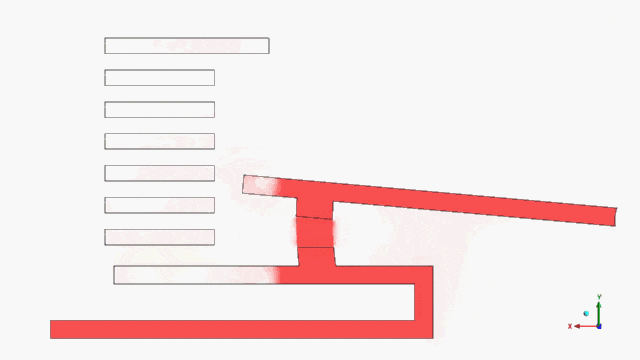

电流变化过程如图所示，电流密度变化可以很好的显示电流的变化过程，通过红色的深浅方式来显示，可以达到较好的效果，能够更好的展示栅片切割电弧的作用。

3、电压变化结果

电弧运动过程中，电弧电压呈现先上升后趋于稳定的趋势，触头打开初期，电弧长度较短，电压较低；电弧向栅片运动并被分割后，电弧长度增加，电弧电压显著升高，当电弧电压高于系统供电电压时，故障电流开始下降。通过电压变化云图，可分析灭弧栅片布局的合理性，若栅片布局不当，电弧无法顺利进入栅片，电弧电压上升缓慢，限流与灭弧效果不佳，需调整栅片的间距、角度与位置。

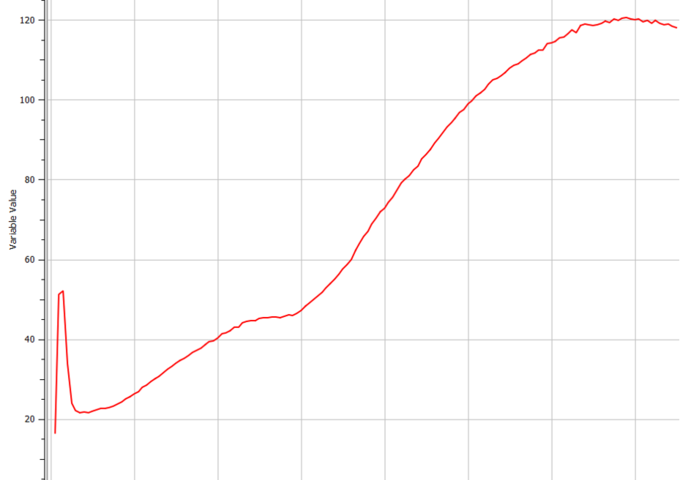

电压出现下降趋势，结果如图

4、电弧等值面与动网格结果

采用等值面方式显示电弧的形态变化，可清晰呈现电弧从触头间产生、拉伸、向栅片运动直至被分割的全过程；动网格结果实时反映触头运动与电弧空间位置的变化，验证网格更新的合理性与仿真的稳定性。电弧等值面的形态变化直接反映了电动力与气流对电弧的作用效果，可为优化灭弧室的气道结构、提高电弧运动速度提供依据。

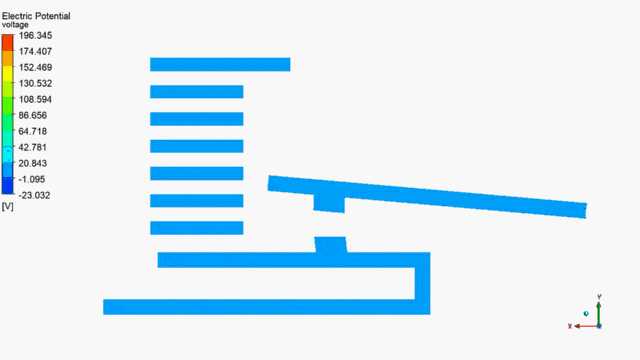

电弧采用等值面的方式显示

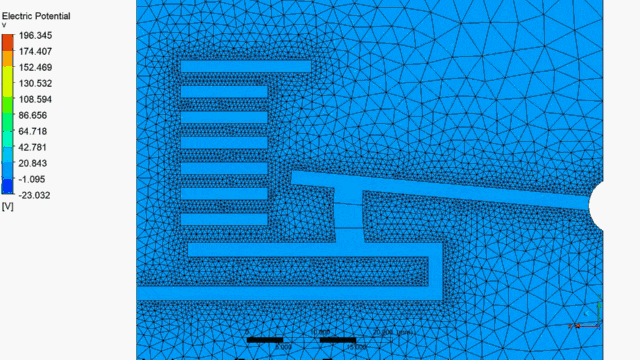

采用的动网格显示效果如图所示

04 仿真技术在 MCCB 设计与优化中的工程价值

MCCB 等低压断路器的仿真技术，不仅实现了对电弧运动与灭弧过程的精准模拟，更在产品研发、设计优化、性能验证等环节发挥了不可替代的工程价值，推动了低压断路器设计从 “经验设计” 向 “仿真驱动设计” 的转变，其价值主要体现在以下方面：

为灭弧室结构设计提供理论依据

灭弧室是 MCCB 的核心部件，其结构设计（栅片布局、气道结构、触头位置等）直接决定灭弧效果。仿真技术能够直观呈现不同结构参数下的电弧运动规律，量化分析栅片数量、间距、气道尺寸等参数对电弧运动速度、灭弧时间的影响，避免了传统设计中依靠经验的盲目性，为灭弧室的精准设计提供理论依据。例如，通过仿真可确定最优的栅片间距，既保证电弧能顺利进入栅片被分割，又避免栅片间距过小导致电弧堵塞。

优化产品性能，提升分断与限流能力

分断能力与限流能力是 MCCB 的核心性能指标，直接反映产品对故障电流的切断能力。通过仿真分析，可识别产品设计中的性能短板，如电弧运动速度慢、栅片切割效果差、电弧电压上升缓慢等问题，并针对性地进行结构优化。例如，通过优化触头的形状与分断轨迹，增大电弧运动的电磁力；通过优化灭弧室的电磁结构，增强电弧区域的磁场强度，推动电弧快速向栅片运动，从而提升产品的分断速度与限流效果，满足国标 GB/T 10963.1 及欧盟 EN 60898-1 等标准对短路分断能力的要求。

降低研发成本，缩短设计周期

传统 MCCB 研发需制作多版实物样机进行试验，每次试验均需消耗大量的人力、物力与时间，且试验结果难以直观反映电弧的内部运动过程，故障排查难度大。仿真技术可在设计初期对多种方案进行模拟分析，快速筛选出最优设计方案，大幅减少实物样机的制作数量与试验次数。同时，仿真能够实时反馈设计方案的性能缺陷，设计师可在计算机上直接进行参数调整与优化，避免了实物修改的繁琐流程，将产品研发周期缩短 30% 以上，研发成本降低 50% 左右。

突破试验限制，实现全流程性能分析

在 MCCB 的实物试验中，高温电弧的瞬时性、高温性导致无法实时观测电弧的运动过程与内部状态，仅能通过试验后的结果反推电弧的运动规律，存在较大的局限性。仿真技术能够实现对电弧从产生到熄灭的全流程、多维度观测，获取电弧的温度、电流、电压、电磁力、流体速度等海量数据，实现对产品性能的精细化分析。同时，仿真可模拟极端工况下的产品性能，如短路电流峰值、极限分断速度等，而实物试验受设备条件限制，难以实现极端工况的模拟，仿真技术填补了这一空白。

推动低压断路器的智能化与小型化发展

随着配电系统向智能化、小型化发展，对 MCCB 的体积、重量与性能提出了更高的要求，需在更小的空间内实现更高的分断能力。仿真技术能够实现产品结构的精细化优化，在保证性能的前提下，最大限度地缩小灭弧室体积、减轻产品重量，推动 MCCB 的小型化设计。同时，仿真获取的海量性能数据可为 MCCB 的智能化监测提供模型支持，通过建立仿真数据与产品实际运行数据的关联模型，实现对断路器运行状态的实时监测与故障预警，推动低压配电系统的智能化升级。

05 MCCB 仿真技术的发展趋势与挑战

随着计算机技术、多物理场耦合理论的不断发展，MCCB 等低压断路器的仿真技术正朝着高精度、高维度、多尺度、智能化的方向发展，同时也面临着一些技术挑战，需要行业内不断探索与突破。

发展趋势

一是高精度模型的建立，未来将进一步完善电弧等离子体的物理模型，考虑电弧的化学反应、辐射换热的精细化计算，提高仿真结果的准确性；二是多尺度仿真，实现从微观的材料分子运动到宏观的灭弧室结构性能的跨尺度仿真，分析材料微观特性对宏观电弧运动的影响；三是仿真与试验的融合，通过实物试验数据修正仿真模型，实现仿真与试验的相互验证、协同优化，提高仿真模型的工程适用性；四是智能化仿真设计，结合人工智能、机器学习技术，实现仿真参数的自动优化、设计方案的智能生成，推动 MCCB 设计的全流程智能化。

技术挑战

一是多物理场耦合的深度与效率平衡，目前的仿真技术在实现多场深度耦合时，往往面临计算量过大、求解效率低下的问题，需通过算法优化、高性能计算（HPC）等方式，在保证耦合深度的前提下提高计算效率；二是电弧等离子体模型的精准性，电弧的高温、高压特性导致其物理过程极为复杂，目前的等离子体模型仍存在简化假设，需结合更多的试验数据与理论研究，完善模型的物理内涵；三是动态材料属性的获取，高温下电弧、触头、栅片的材料属性参数难以通过试验精准获取，成为制约仿真精度的关键因素，需开发新的材料测试技术，获取宽温度范围内的材料属性数据。

06 结论

MCCB 等低压断路器的仿真技术，是多物理场耦合理论、计算机仿真技术与电气工程设计的深度融合，其突破了传统实物试验的局限性，实现了对电弧运动与灭弧过程的精准模拟，为低压断路器的研发设计、性能优化提供了核心技术支撑。

在 ANSYS 等仿真平台的支持下，通过构建流体 - 热 - 电场 - 磁场四场耦合模型，结合动网格技术，能够全面呈现电弧从产生、运动到熄灭的全过程，量化分析各结构参数对产品性能的影响，推动了 MCCB 设计从 “经验驱动” 向 “仿真驱动” 的转变。
