谐波减速器传动的核心实现方式是什么？
核心原理

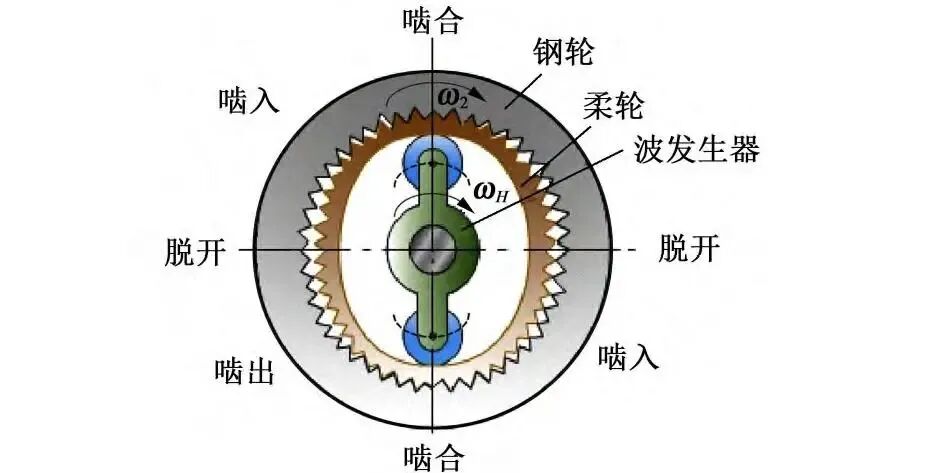

谐波减速器通过波发生器迫使柔轮发生弹性变形，使其齿与刚轮齿在旋转中周期性啮合与分离，实现错齿运动。 关键组件
包括刚轮（固定）、柔轮（弹性变形部件）和波发生器（椭圆凸轮或滚珠轴承），三者协同完成高减速比传动。 传动特点
具有高精度、大减速比（通常50:1以上）、小体积和回差小等优势，适用于机器人、航空航天等精密领域。 变形过程
波发生器旋转时，柔轮椭圆状变形区齿与刚轮啮合，随着旋转，啮合区域移动，每转一圈柔轮相对刚轮错动少量齿数，形成减速。 应用扩展
除工业机器人关节外，也用于精密机床、医疗器械和光学设备，满足高传动精度、低振动的传动需求。
工业机器人关节驱动：在六轴工业机器人的旋转关节中，谐波减速器通过柔轮在波发生器作用下发生周期性弹性变形，与刚轮产生错齿啮合，从而实现高精度、大减速比的运动传递，保证了机器人末端执行器的定位精度和运动平稳性。
航空航天伺服机构：卫星天线指向机构或航天器太阳能帆板驱动装置中，谐波减速器利用柔轮的弹性变形实现微小角度的精确调整，其错齿啮合原理有效消除了回程间隙，确保在太空环境下长期可靠传输动力与位置信号。
精密光学仪器调焦系统：高分辨率天文望远镜或医疗显微镜的自动对焦系统中，谐波减速器通过柔轮的周期性变形驱动镜片组进行微米级位移，错齿啮合结构保证了传动无空回且响应灵敏，显著提升成像清晰度和调节效率。
柔轮：谐波减速器中的薄壁弹性零件，可在周期性外力作用下产生可控变形。
弹性变形：材料在外力作用下发生形状改变，外力撤销后能恢复原状的现象。
错齿啮合：两个齿轮在啮合过程中，齿槽与齿牙的对应位置发生周期性偏移的传动方式。
