看我的旋风分离器！

旋风分离器是一种利用离心力从气流中分离出固体颗粒或液滴的设备，它没有运动部件，结构简单，广泛用于工业除尘、气力输送中的物料回收以及化工生产中的分离过程。

其工作原理可以概括为以下几个步骤：

1. 切向导入与旋转运动

含尘气体以较高的速度沿切向进入分离器圆筒部分，由此在筒体内部形成强烈的旋转气流。气流运动主要分为两层：

• 外层旋流：气流沿着器壁向下旋转运动（通常称为外涡旋）。

• 内层旋流：到达锥体底部后，气流转而向上旋转，形成内涡旋，最终从顶部的排气管排出。

2. 离心沉降

这是分离的关键步骤。

• 受力分析：当气流携带固体颗粒一起旋转时，气体分子质量小，所需的向心力小，继续沿着器壁旋转；而固体颗粒（或液滴）质量远大于气体分子。

• 离心力作用：颗粒受到离心力的作用被甩向器壁。离心力通常比重力大几百倍甚至几千倍，因此能够有效地将颗粒从气流中分离出来。

• 碰撞与减速：颗粒一旦触及器壁，由于失去了惯性支撑，便在重力作用下沿壁面下落，最终进入下部的集灰斗或卸料装置。

3. 分离的物理条件

颗粒能否被分离出来，取决于其受到的离心力与气流的阻力之间的平衡：

离心力：  ⋅Vt^2/r（Vt为切向速度，   r为旋转半径）。切向速度越高，颗粒质量越大（或粒径越大），离心力越大。

• 斯托克斯阻力：气体粘性对颗粒运动的阻碍作用。

当离心力大于阻力时，颗粒向器壁移动；当两者平衡时，颗粒理论上会在某一半径处旋转（临界状态）。粒径较大的颗粒容易被分离，极小的微尘由于质量小，可能未来得及到达器壁就被卷入内涡旋随气流排出。

4. 涡流与二次效应

在锥体底部和排气管附近，常存在局部涡流。

• 返混：被收集在器壁的颗粒如果受到高速气流的冲刷，可能被重新卷起带走（二次扬尘）。

• 灰斗分离：进入灰斗的粗颗粒沉降，但细小的颗粒可能被旋转气流核心重新吸入内涡旋而逃逸。



总结图示意

1. 入口速度：速度越高，离心力越大，效率越高，但压损（阻力）也会增大，且过高会导致 turbulence（湍流）加剧和磨损。

2. 颗粒直径与密度：大颗粒和密度大的颗粒容易分离。

3. 筒体直径：直径越小，旋转半径越小，在相同切向速度下离心加速度更大，分离效率越高（但处理气量变小）。

4. 气体粘度：粘度越高，阻力越大，分离效率越低（高温气体粘度大，效率会下降）。

优点：结构简单、无运动部件、耐高温高压、维护成本低。
缺点：分离细颗粒（<5-10μm）效率低，气流阻力较大，高浓度或粘性物料容易堵塞。

它在工业上常用于流化床反应器后部催化剂的回收、粮食加工厂的气固分离、以及作为高效过滤器的预分离设备。

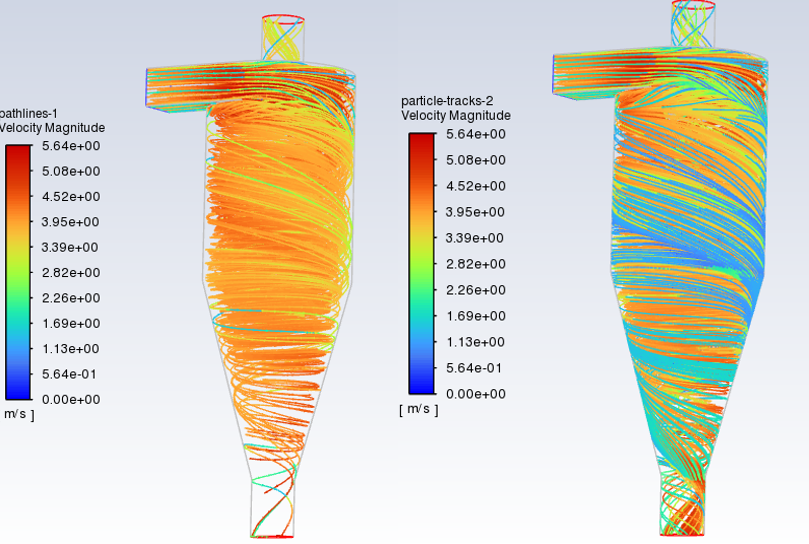

（迹线图和颗粒轨迹图）
