农机技术攻坚！Abaqus仿真参数化优化揉丝机锤片，效率拉满还耐磨

仿真圈

5月前浏览559

近期，“我国玉米秸秆综合利用率突破86.7%”“农业绿色发展助力双碳目标”等新闻持续引发关注。作为农业大国，我国每年产生约3.3亿吨玉米秸秆，其资源化利用是推动生态农业的关键。

但长期以来，秸秆揉丝机普遍面临锤片易磨损、破碎效率低、能耗过高等痛点，核心症结在于传统锤片设计中无法精准预判冲击载荷下的裂纹扩展与断裂风险——而这正是Abaqus裂纹扩展与断裂模拟仿真技术的核心应用场景。

1.主轴2.铡刀3.锤片4.锤片隔套5.主轴衬套6.抛扔叶板7.锤架板8.销轴

图-转子结构示意图

01 热点背后的工程痛点：传统设计为何难破局？

新闻中亮眼的秸秆利用率背后，是农机装备的技术攻坚。

锤片作为揉丝机的核心部件，需在高速旋转中反复冲击韧性极强的秸秆，其齿形设计、结构参数直接决定破碎效率与使用寿命。传统设计依赖经验试错，存在两大致命缺陷：

1、无法精准捕捉冲击过程中的应力集中区域，导致锤片易出现裂纹甚至断裂；

2、难以平衡破碎效率与能耗，厚锤片耐磨但能耗高，薄锤片高效却易磨损。这些问题不仅增加了农业生产成本，更制约了秸秆资源化利用的规模化推进。

而Abaqus的裂纹扩展与断裂模拟技术，恰恰为解决这类“动态冲击下的结构可靠性”问题提供了关键方案。通过精准模拟材料在复杂载荷下的应力分布、裂纹萌生与扩展路径，工程师可在物理样机制造前就优化结构设计，从源头规避失效风险——这一技术已在《揉丝机锤片作用力分析及结构参数优化》的研究中得到充分验证。欢迎在文章末尾点赞和再看，分享到朋友圈截图发到本公众号后台，我发你原论文学习。

02 论文实证：Abaqus仿真如何实现“高效+耐磨”双重突破？

该研究针对玉米秸秆揉丝难题，全程以Abaqus为核心仿真工具，构建了从破碎机理分析到参数优化的完整解决方案，其技术应用与成效极具代表性：

1. 精准建模：还原真实破碎场景的力学本质

研究首先通过拉伸试验测得玉米秸秆外皮（3959.747MPa）与内瓤（56.675MPa）的弹性模量，在Abaqus中建立了包含Cohesive单元的秸秆三维模型，同时构建了矩形、锯齿形、阶梯形三种锤片模型。通过设置3200rpm的真实转速、0.3的摩擦系数等边界条件，精准还原了锤片高速冲击秸秆的动态过程——这正是Abaqus显式动力学模块在断裂模拟中的核心优势，能够捕捉到秸秆从接触形变、纤维剪切到完全破碎的全阶段力学响应。

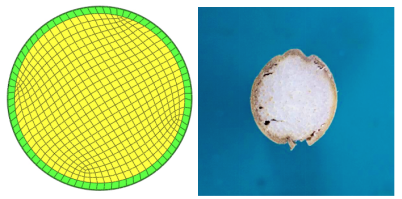

图-玉米秸秆三维建模与实物对照图

2. 裂纹风险预判：筛选最优锤片结构

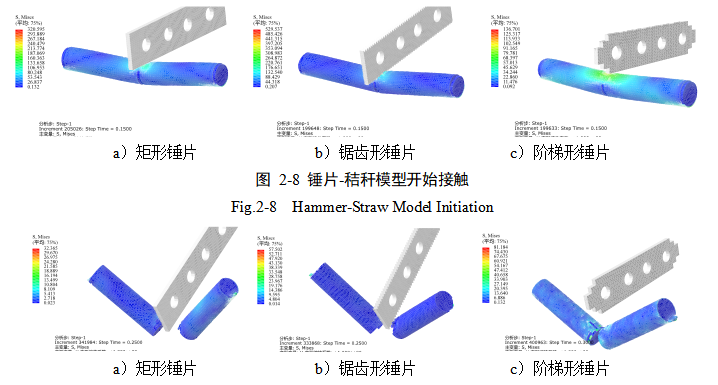

传统锤片因应力集中易开裂，而研究通过Abaqus仿真发现：锯齿形锤片破碎秸秆时，最大接触应力仅315MPa，远低于矩形锤片（401MPa）和阶梯形锤片（437MPa），且破碎时间最短（0.172s）。

这一结果直接揭示了锯齿形结构的应力分散优势，从仿真层面预判了其更低的裂纹萌生风险，为后续优化锁定了最优基础结构——若缺乏仿真支持，仅通过物理试验根本无法精准量化不同结构的应力差异。

3. 多参数优化：平衡效率与结构可靠性

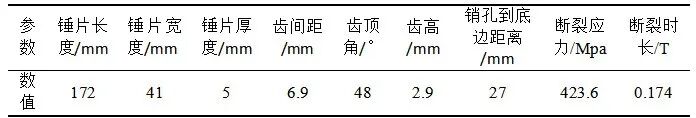

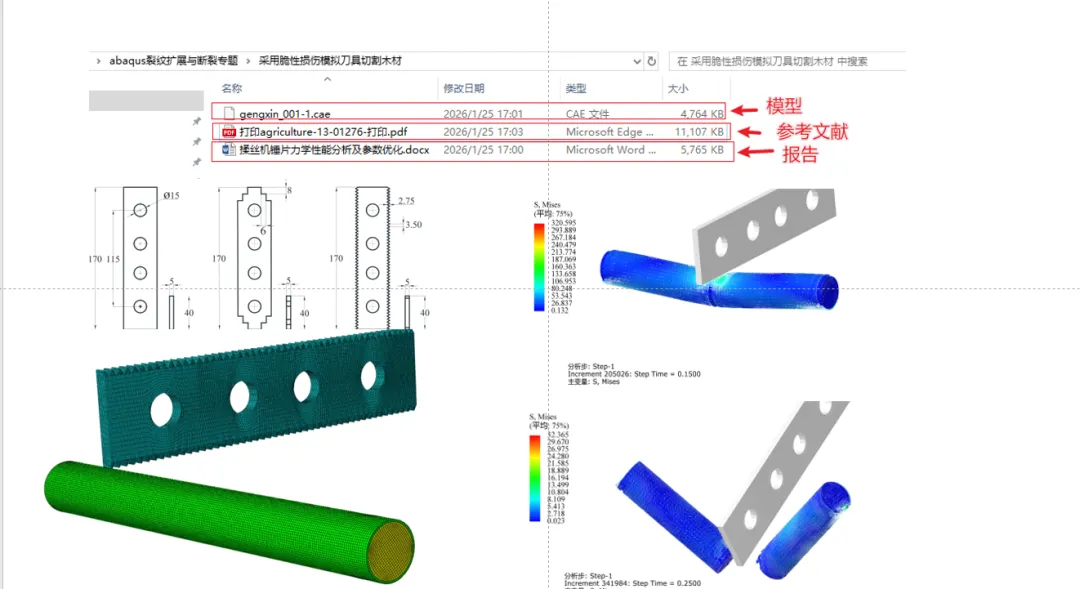

基于Abaqus仿真数据，研究进一步通过敏感性分析筛选出锤片厚度、宽度、齿间距三大关键参数，采用NSGA-Ⅱ算法进行多目标优化，最终确定最优参数组合：长度172mm、宽度41mm、厚度5mm、齿间距6.9mm。优化后锤片的最大应力降低20.52MPa，破碎时长缩短0.02s，实现了“破碎效率提升”与“裂纹风险降低”的双重目标。这一过程充分体现了Abaqus仿真与优化算法结合的价值——无需反复制造样机，即可通过虚拟迭代找到最优设计方案。

本论文设计模型和资料已经收录到我的仿真秀官网视频教程的《Abaqus裂纹扩展与断裂模拟实战课程》，欢迎订阅详情见下文。

03 掌握核心技术：从“理论验证”到“工程落地”

《揉丝机锤片作用力分析及结构参数优化》的研究充分证明，Abaqus裂纹扩展与断裂模拟技术已成为解决农业机械、工程机械等领域“动态冲击下结构优化”问题的关键工具。无论是秸秆揉丝机锤片、农机刀具，还是其他承受冲击载荷的核心部件，都能通过这一技术实现设计效率与产品可靠性的双重提升。

在我看来，Abaqus裂纹扩展与断裂模拟，是一门“理论+实操”结合的技术，核心在于“理解理论、掌握技巧、解决问题”——断裂力学理论是建模的基础，明确模拟的物理本质与判据；实操技巧是核心，掌握预制裂纹、XFEM、单元删除法三种建模方法，能够排查常见问题；应用落地是目标，将模拟技术应用于工程设计、科研实验、论文撰写中，发挥其核心价值。

如果你也想掌握这一前沿仿真技术，将论文中的理论方法转化为工程实践能力，推荐读者朋友关注我发布在仿真秀官网的《Abaqus裂纹扩展与断裂模拟仿真进阶：预制裂纹、XFEM、金属/脆性材料/疲劳裂纹等全搞定
》。该课程将从基础理论出发，结合实际工程案例，系统讲解Abaqus中Cohesive单元建模、显式动力学仿真、应力分析与优化设计等核心技能，帮助你快速掌握从模型建立、参数设置到结果分析的全流程，轻松应对各类结构断裂与裂纹扩展的仿真难题。

限时特价（限10名）

券后价：299元（价值：399元）

可回放/开发票/奖学金/加餐

提供vip群答疑/学习资料

Abaqus裂纹扩展与断裂模拟仿真进阶：预制裂纹、XFEM、金属/脆性材料/疲劳裂纹等全搞定

结合《Abaqus裂纹扩展与断裂专题实战课》的学习内容，给学习者提出两点实践建议：

一是注重理论与实操的结合，不要单纯背诵理论，也不要盲目操作，每学习一个理论知识点，就结合课程案例，动手实操一遍，加深理解，建立理论与实操的关联；二是注重案例复用与举一反三，课程提供的全套案例模型，是最实用的学习资源，建议学习者先模仿案例建模，掌握技巧后，结合自身的工作或科研需求，修改案例参数、调整场景，实现举一反三，逐步形成自己的建模思路。

对于高校学习者而言，掌握这项技术，可快速完成毕业论文、科研项目，提升自身的专业竞争力；对于工程技术人员而言，可解决工作中的裂纹模拟难题，提升工作效率，支撑工程决策；对于科研人员而言，可补充实验数据，丰富研究成果，提升论文的学术价值。

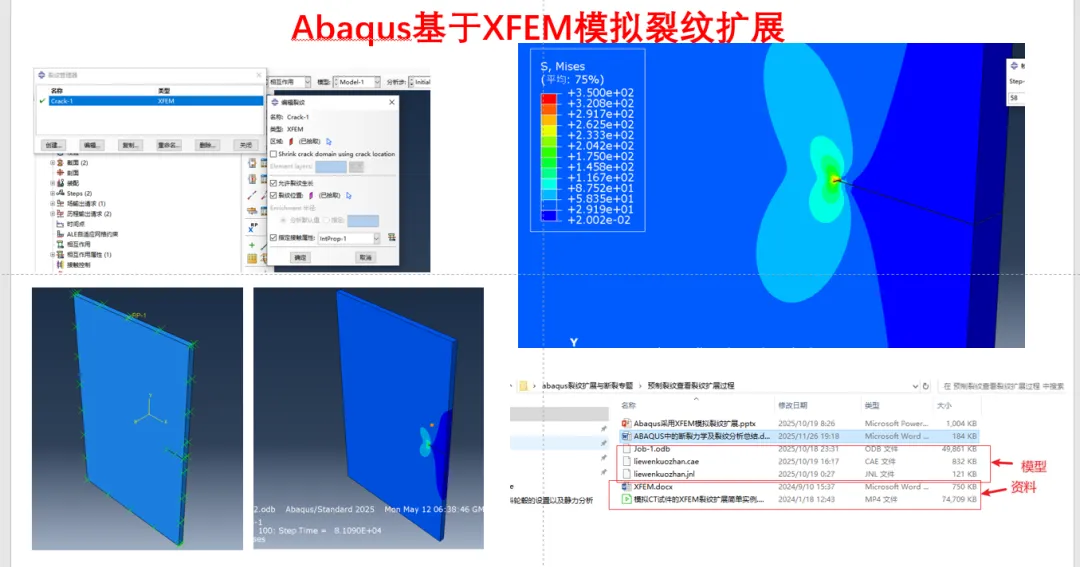

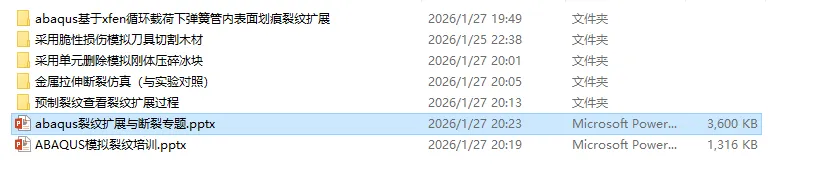

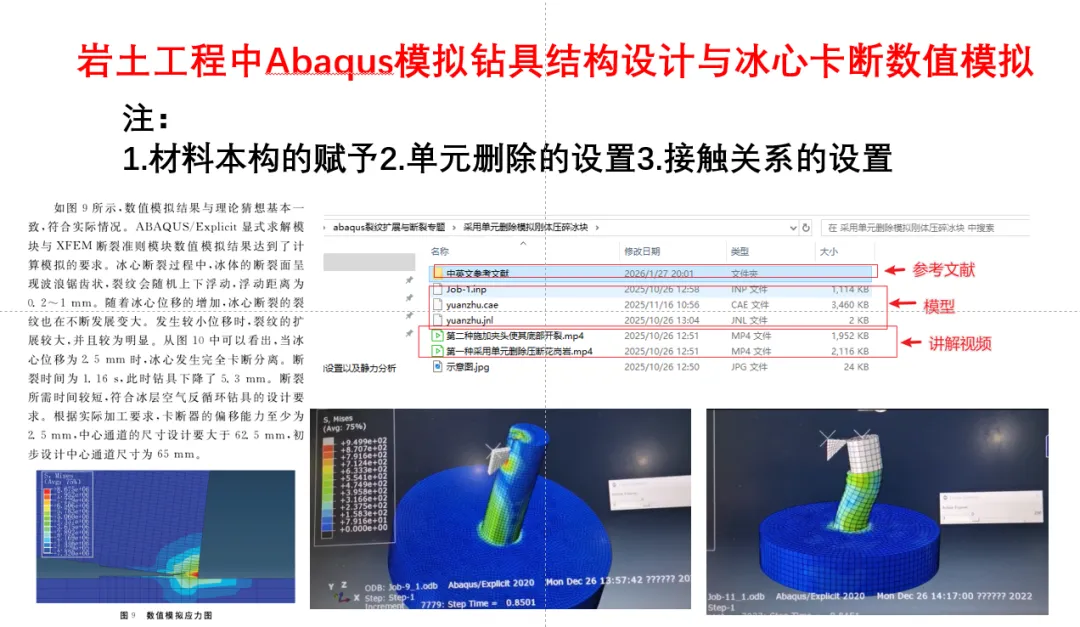

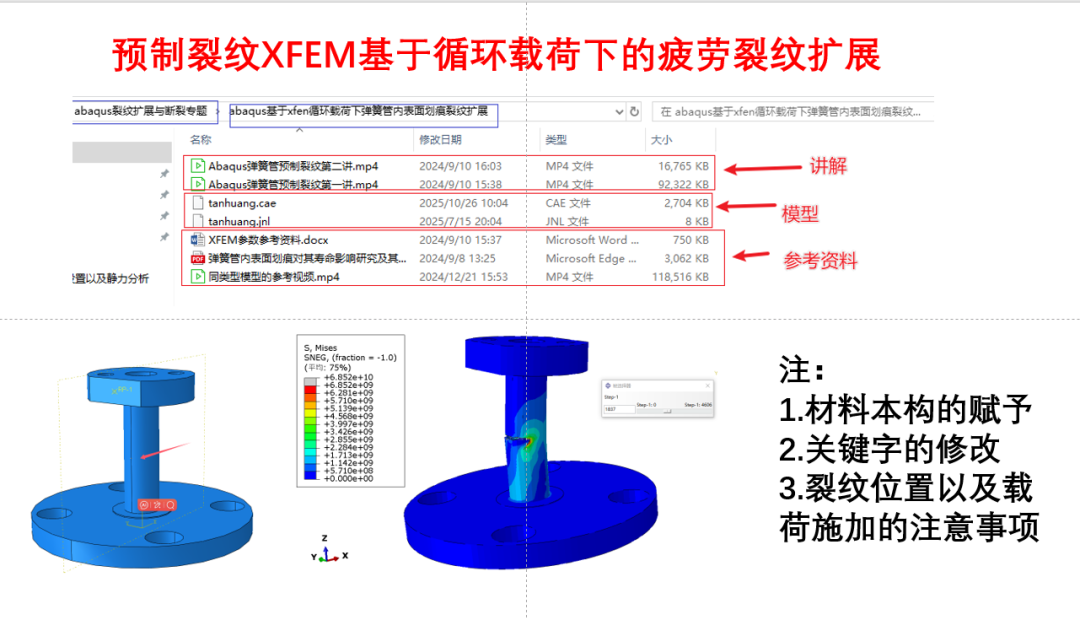

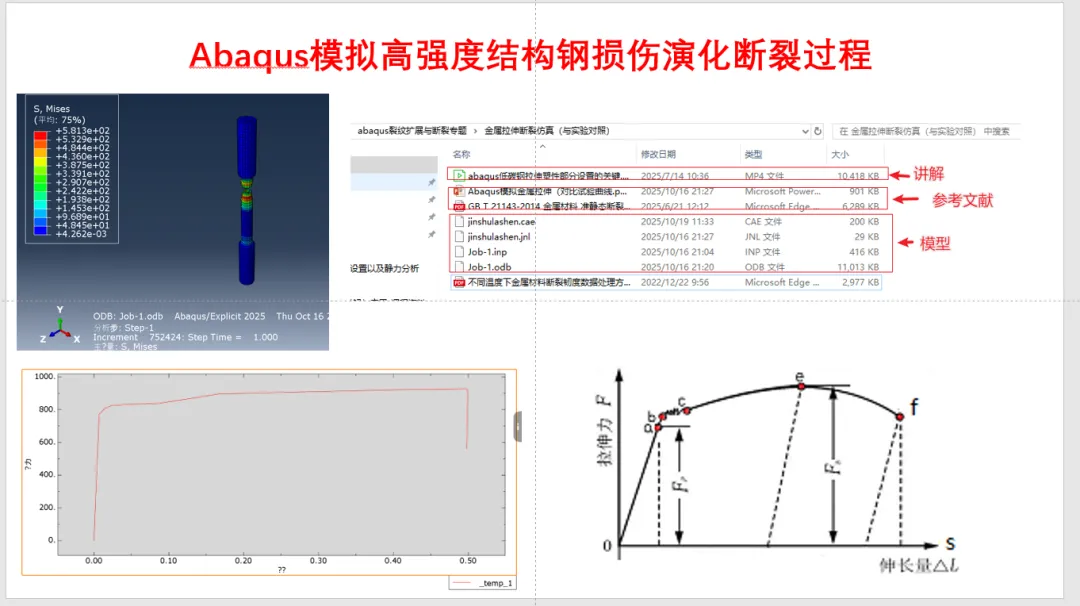

以下是课程配套案例（赠送给用户练习）
