新能源永磁同步驱动电机 NVH 的优化及改善
但很多新能源车主都遇到过这样的困扰：急加速时，电机突然发出“尖锐的电磁声”，像金属摩擦般刺进驾驶室；高速行驶时，低频“嗡嗡声”挥之不去，连听音乐都得调大音量。这些烦人的噪声，根源往往藏在电机的转子结构里。
今天，我们就结合某车型的真实NVH优化案例，拆解新能源驱动电机“异响”的底层逻辑，看工程师如何用“改转子”解决“噪声痛”。
一、电机异响的“罪魁祸首”：径向力波与共振
要搞懂电机噪声，得先明白电磁力的“分工”：
电机运行时，定子的旋转磁场与转子的永磁磁场相互作用，会产生三类力——麦克斯韦力、洛伦兹力和磁致伸缩力。其中，径向力波（麦克斯韦力的径向分量） 是“噪声主谋”：
空载时，气隙磁场由永磁体单独激励，径向力波是“静态”的；
负载时，定转子磁场联合作用，径向力波变成“随时间和空间交变的行波”——就像往水里扔石头，波纹一圈圈扩散，引发定子振动，再通过电机壳体“放大”，最终变成驾驶室里的噪声。
而噪声的“阶次”（如48阶），往往对应定子槽数或倍频阶次——这是电机NVH的“典型特征”。
二、真实案例：某车型急加速的“48阶异响”之谜
我们曾遇到某新能源车型的问题：外特性工况急加速时，电机发出明显电磁声，超出NVH标准线。

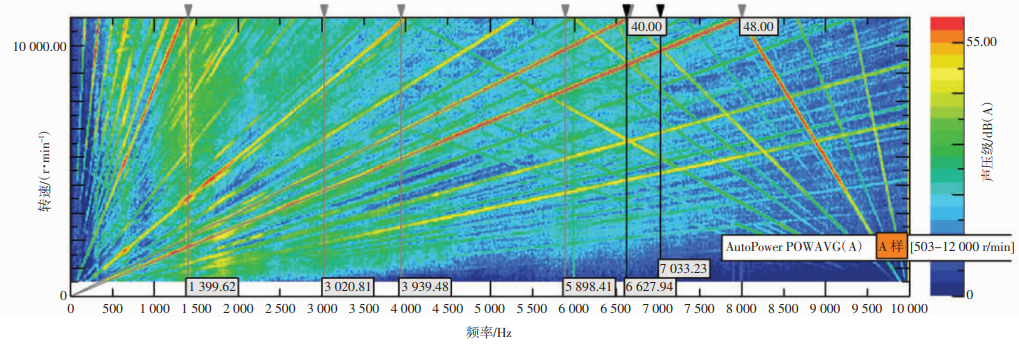

工程师首先做了起动过程音频采集，把异响转化为“振动频谱图”（图1：电机运行时的瀑布图）——结果显示，噪声集中在48阶次，且在1300Hz、3300Hz、5700Hz有三个“共振尖峰”。
图1 电机运行时的瀑布图
进一步对48阶次噪声“切片”（图2：48阶次噪声切片），发现3300Hz的尖峰是“罪魁祸首”——它正好接近电机转子1阶扭转模态频率（3500Hz） 和定子呼吸模态频率（6500Hz），属于“共振放大”的典型表现。
图2 48阶次噪声切片
三、问题根源：“一”字斜极的“反向受力”陷阱
为什么会出现共振？答案在转子结构里。

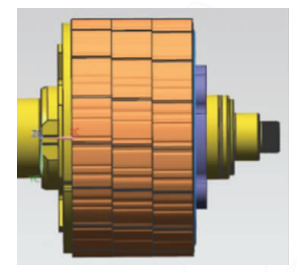

该车型电机转子采用“一”字斜极设计（图3：“一”字斜极转子结构）：将转子铁芯沿轴向分成3段，每段扭转一定角度。但问题就出在——第一段与第三段的扭转方向，恰好与激励的扭转方向相同！
就像你推秋千，推的方向和秋千摆的方向一致，秋千会越摆越高；转子的“反向受力”与激励力“同频共振”，直接把3300Hz的噪声“放大”成可感知的异响。
图3 “一”字斜极转子结构
四、破局：6段“V”字斜极，让受力“反着来”
要解决问题，最直接的方法是改变转子模态振型——让转子的受力方向与激励力“相反”，避开共振。
工程师做了两个关键调整：
增加分段数量：把3段“一”字斜极改成6段；
改变斜极形状：从“一”字改成“V”字（图4：6段“V”字结构转子）。
图4 6段“V”字结构转子
原理很简单（图5：转子受力方向对比）：
3段“一”字斜极：第一段与第三段受力方向相反，但和激励力“同方向”，引发共振；
6段“V”字斜极：第一段与第6段受力方向相同，但和激励力“反方向”——相当于“推秋千时往反方向推”，直接抵消共振。
图5 转子受力方向对比
五、效果：10dB降噪，异响“消失”
优化后的效果，用数据说话：

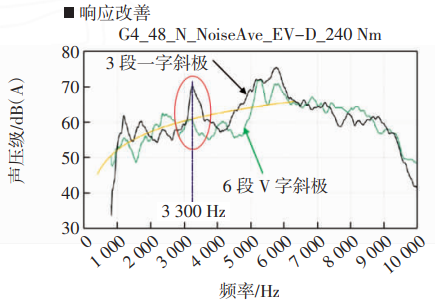

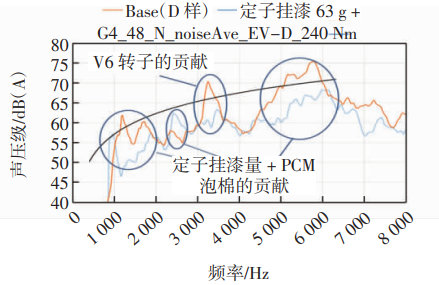

台架测试：将新旧转子装在同一台变速箱测试，48阶次下3300Hz的波峰完全消失，该处噪声降低10dB（图6：更改前后斜极转子测试结果对比）；
主观评价：装车后，驾驶室内“尖锐电磁声”彻底消失，NVH评分从“不可接受”跃升至7分（可接受水平）。
图6 更改前后斜极转子测试结果对比
结语：NVH优化，从“治标”到“治本”
这个案例给我们两个关键启示：
NVH的根源在“力”：新能源电机的噪声，本质是径向力波与结构模态的“共振游戏”；
转子结构是“破局点”：通过调整斜极的分段数量与形状，能直接改变转子受力方向，从机理上避开共振。
对新能源车企来说，NVH优化不是“后期补丁”，而是从设计端就需重视的“用户思维”——毕竟，安静的驾乘体验，才是新能源汽车“高端感”的重要体现。
未来，随着电机转速越来越高（如20000rpm以上），NVH优化会更依赖多物理场仿真（电磁-结构-声学联动），但“从机理出发、从结构破局”的核心逻辑，永远不会变。
【本文基于《新能源永磁同步驱动电机NVH的优化及改善》研究论文整理，作者：邵杰、刘丽明等】
