Fluent联合ABAQUS流固耦合仿真方法

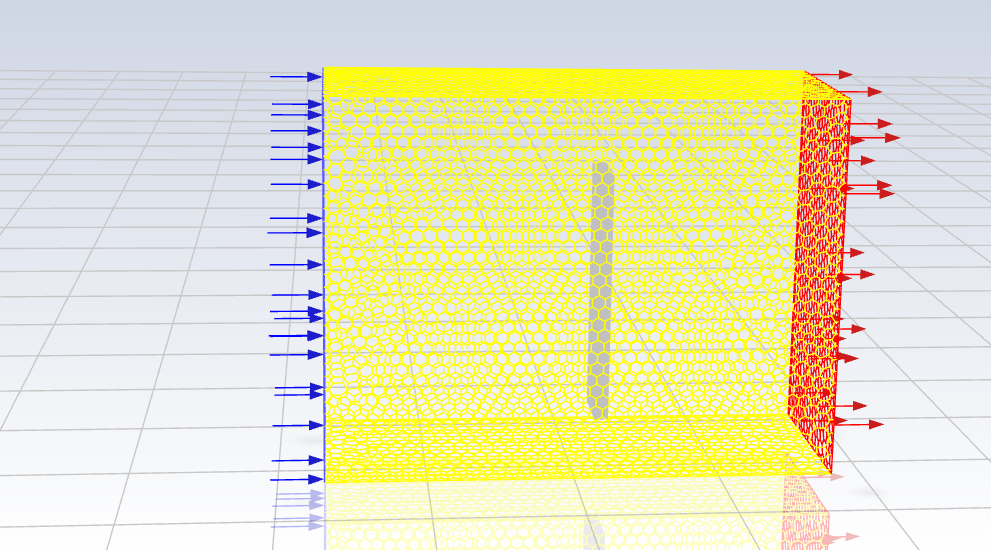

这里的案例是用fluent模拟20m/s的风吹到广告立牌上，如下图，用稳态定常计算

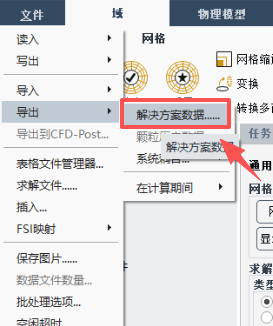

文件-导出-解决方案数据

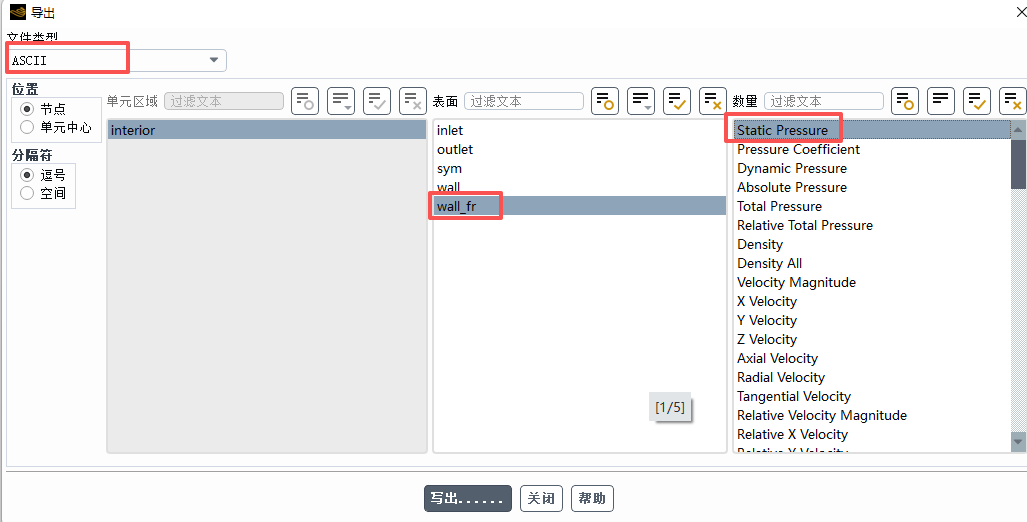

这里选择文件类型ASCII，选择输出迎风壁面上的静压

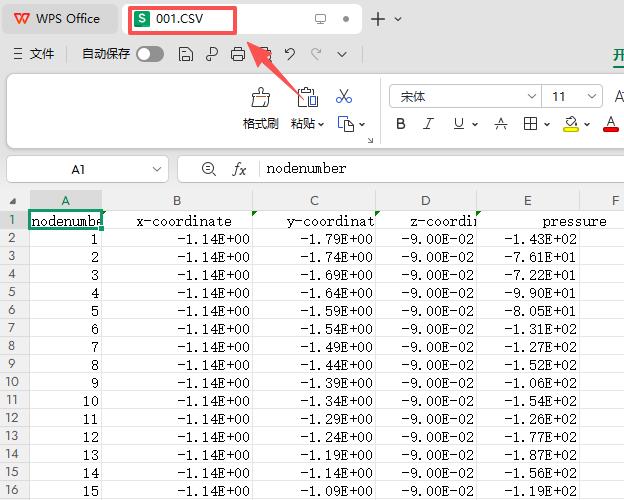

导出文件后修改文件的后缀名为.CSV,聪明的你不难看出，这里面的其实是每个坐标的压力值。



02

结果映射到abaqus

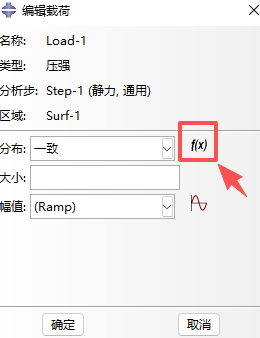

在abaqus中施加载荷，选择压强，选择f(x)，确定。在弹出的界面选择映射场

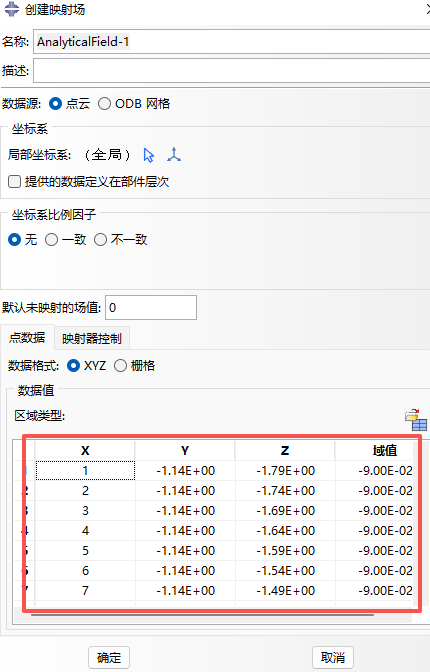

在下面的区域类型里，复 制粘贴上前面CSV里的坐标和压强即可。



03

abaqus提交计算

载荷映射如下，在做好其余求解设置即可。

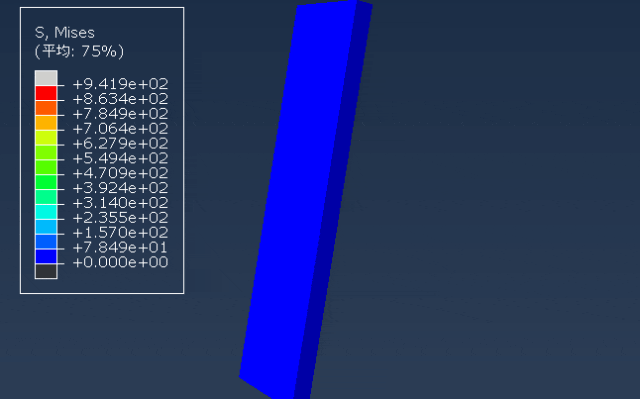

采用静力学，提交计算，计算结果如下图;
