CST详解如何精准计算LC谐振电路的Q值与带宽

前言

想象一下高级汽车的悬挂系统——它能在特定频率下高效吸收路面震动，同时过滤掉其他干扰频率。LC谐振电路在PCB中的工作方式与此惊人相似，而CST Studio Suite就像一套精密的悬挂测试台，让我们能在实际制造前，就精确预测并优化电路的谐振性能。

今天，我将手把手带你通过CST，探索LC谐振中Q值与带宽的内在关系。

理论回顾：Q值与带宽的黄金公式

在进行仿真前，我们先快速回顾核心理论。对于LC谐振电路，Q值与带宽（BW）存在如下关系：

其中：

• 谐振频率f0：






• Q值代表电路的选择性，定义为谐振时存储能量与每周期损耗能量的比值

• 带宽BW指-3dB（功率下降一半）的频率范围

在PCB现实中，损耗主要来自：电感绕组电阻、电容ESR、介质损耗和导体损耗。CST的强大之处在于能全波仿真这些复杂因素的综合影响。

如何通过CST计算LC谐振得Q值和带宽

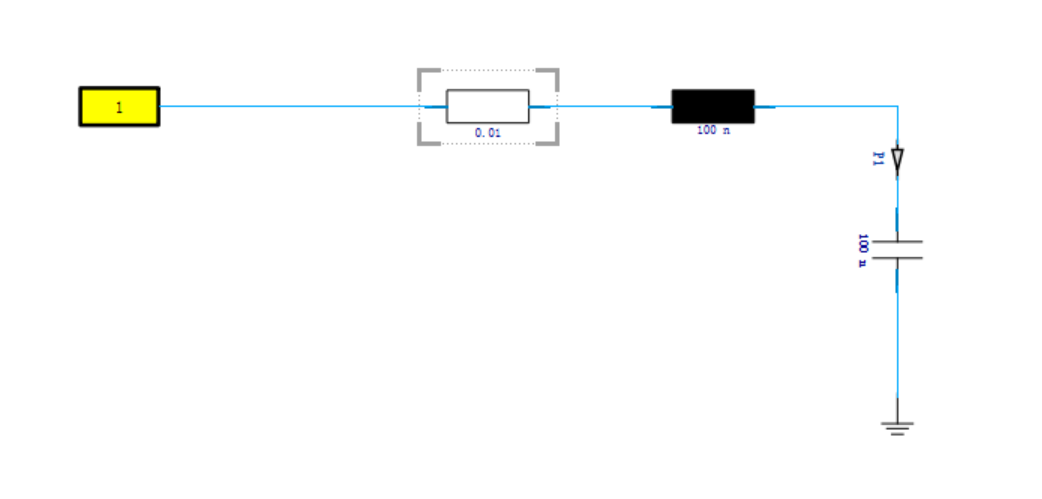

第一步，以下面这个LC为例

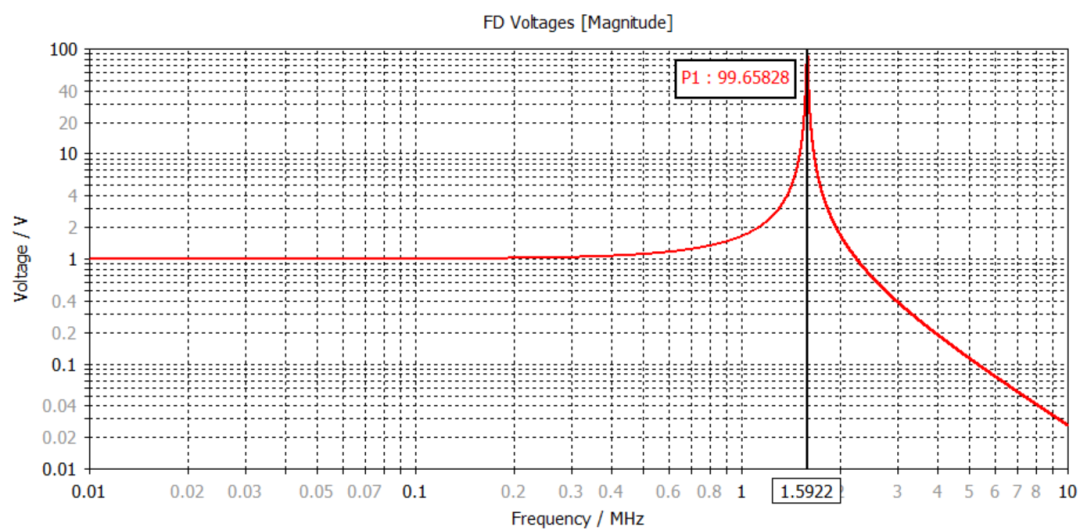

它的幅频响应曲线如下

谐振频率是1.5922MHz

第二步，后处理PP

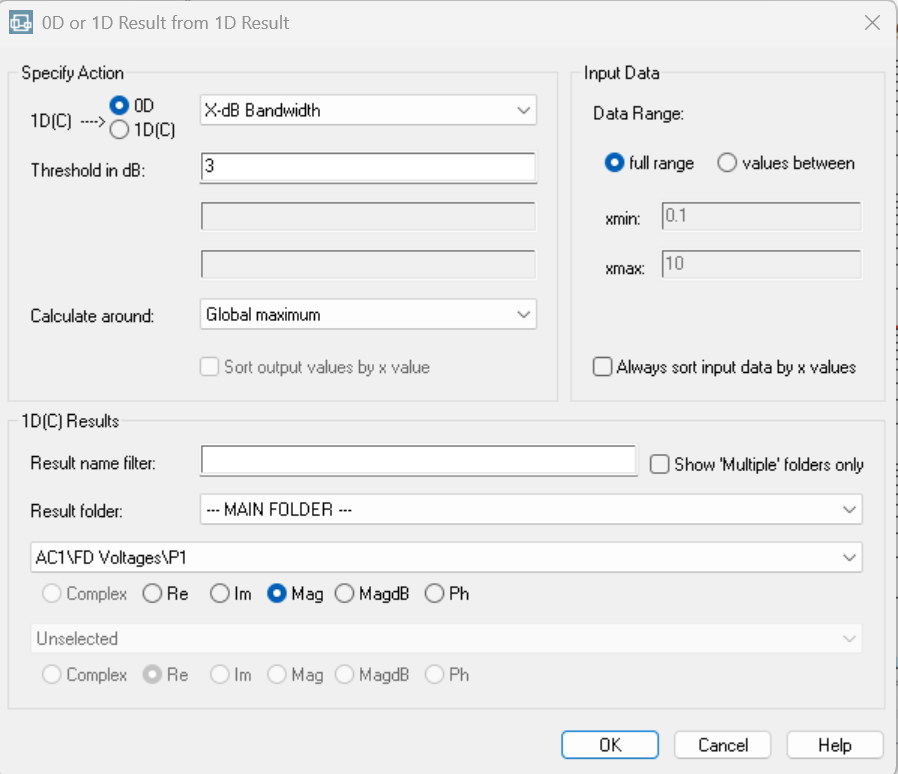

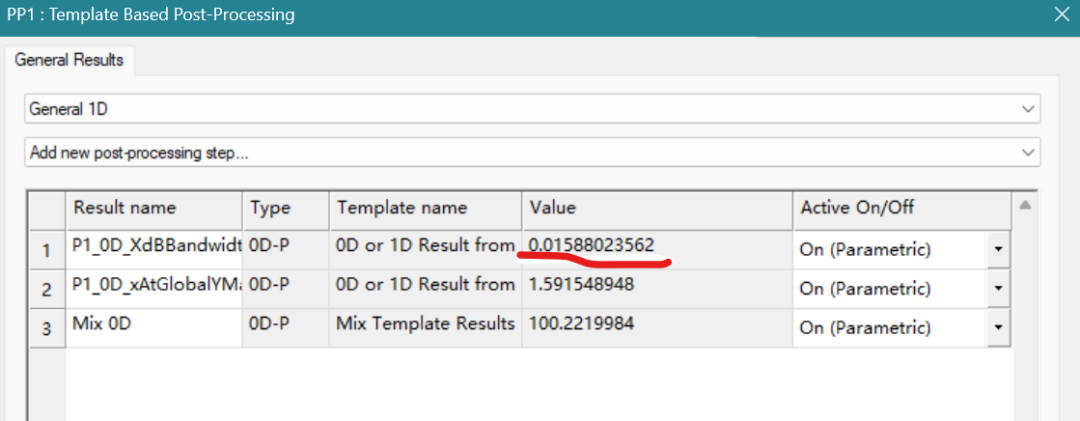

1D里面，如下设置，先求出BW

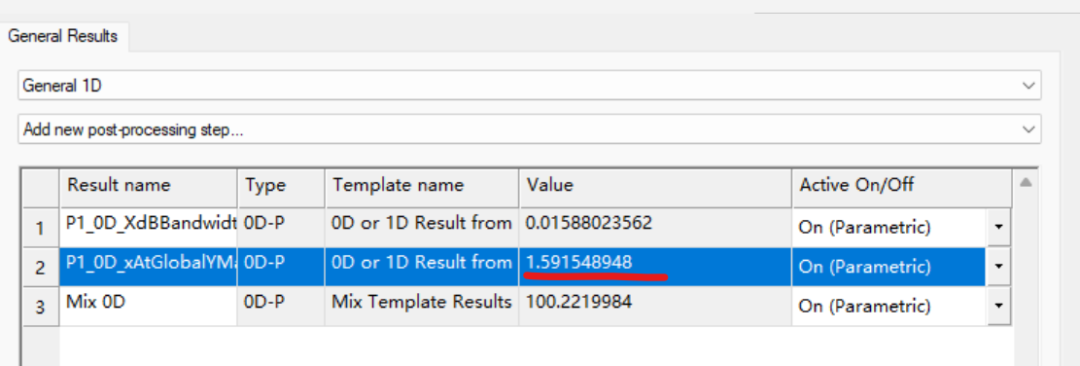

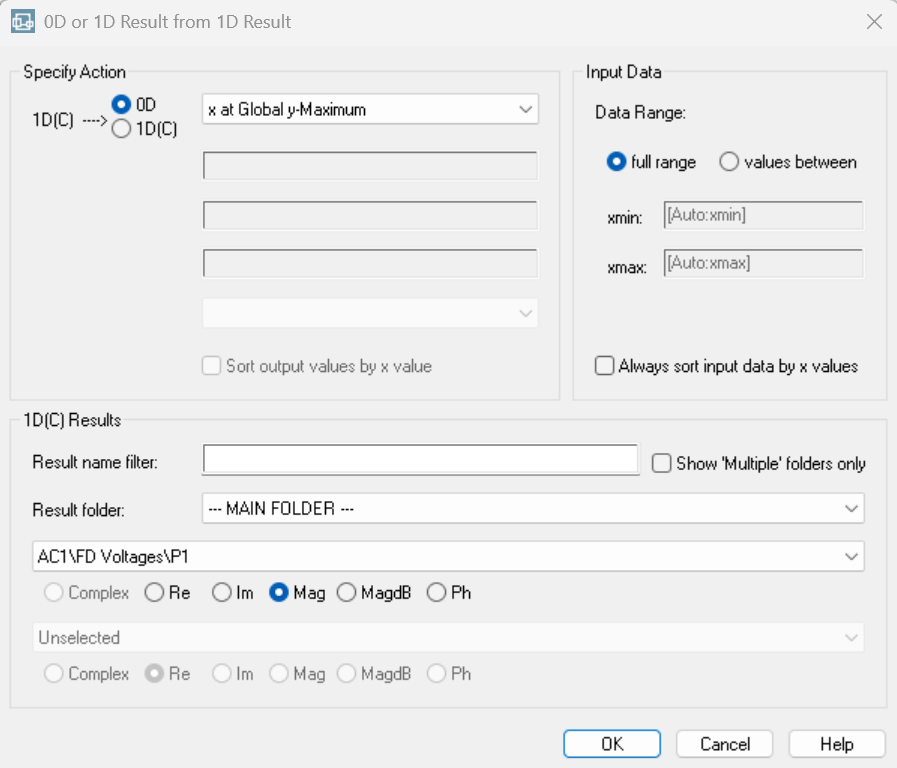

第三步，后处理，求出截止频率

设置如下

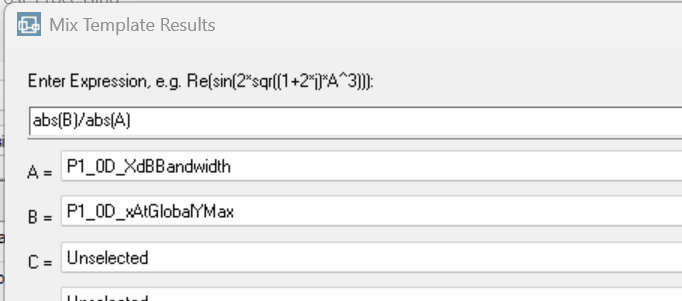

第四步，后处理MIX0D计算Q值

设置如下

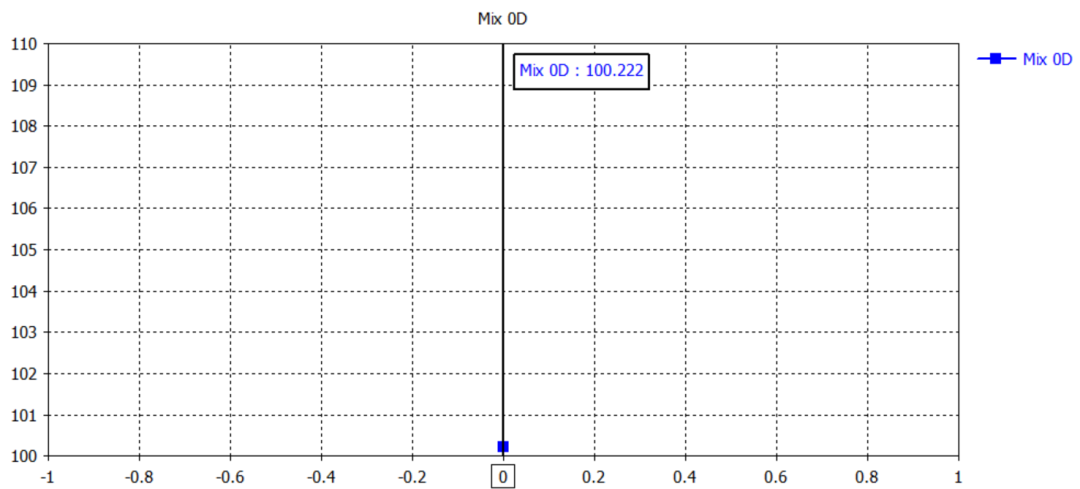

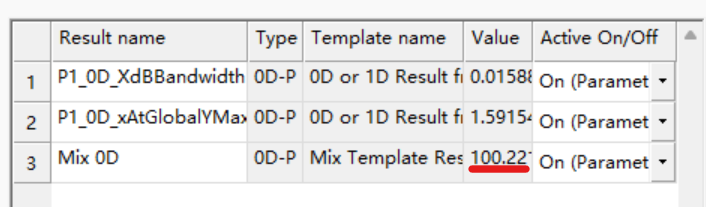

最终结果如下

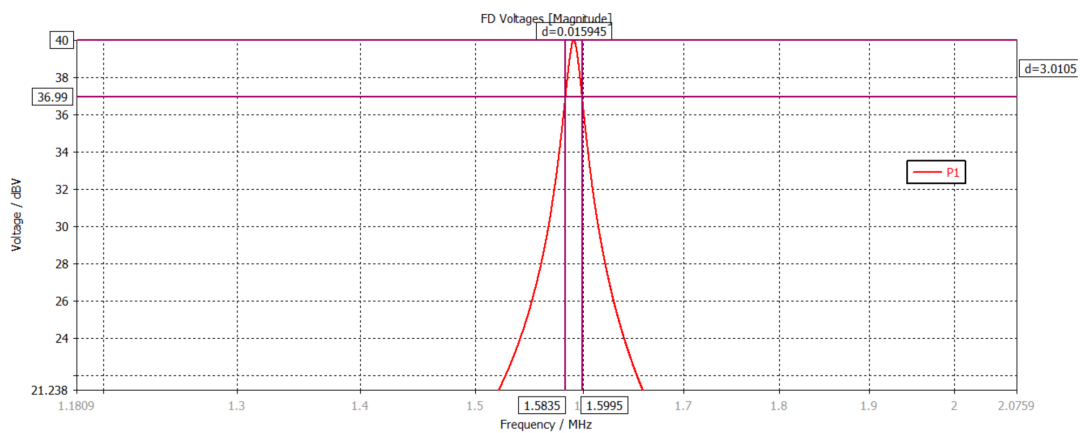

再来看一下幅频响应曲线：

本文总结

掌握CST仿真LC谐振电路，就像拥有了电路性能的“预言水晶球”。通过今天介绍的方法，你能够：

• 在投板前预测并优化Q值与带宽

• 理解各因素对性能的定量影响

• 设计出一次成功的高性能谐振电路

记住，仿真的价值不在于追求与理论的完美吻合，而在于系统性地揭示偏差来源，指导我们做出更稳健的设计。
