模态分析中“一阶”到“几阶”的含义与工程取值指南
一、“阶数”的本质：结构振动的“序号”
模态分析中的“阶数”，是对结构固有振动特性的排序标签，核心规则是按频率从低到高排列。每个“阶”对应一个完整的模态，包含两个关键要素：
模态频率：结构在该模式下自由振动的频率（单位：Hz），决定振动的“快慢”；
模态振型：结构振动时的变形形状（如弯曲、扭转、局部波动），反映振动的“模式”。

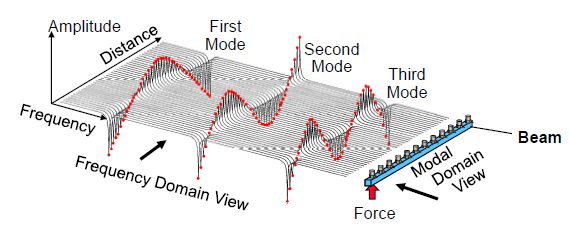

例如，一阶模态是结构频率最低、最易激发的基本振动模式（如桥梁的整体弯曲），二阶模态频率更高、振型更复杂（如桥梁的局部扭转），依此类推。
二、“一阶”到“高阶”的工程意义
不同阶数的模态，对应结构的不同振动特性，其工程价值随阶数升高而变化：
1. 低阶模态（1-3阶）：结构的“安全底线”
核心特点：频率最低、能量最大、最易被外部激励激发；
振型特征：以整体振动为主（如框架结构的整体弯曲、机械底座的整体扭转）；
工程意义：直接决定结构的致命共振风险。例如：
桥梁的1阶频率需避开风振、交通荷载的频率，否则可能引发整体垮塌；
汽车方向盘的1阶模态需避开发动机怠速激励（约20-30Hz），否则会导致驾驶员手抖；
建筑的前3阶模态直接关系抗震稳定性（如8度设防建筑的1阶频率需低于1Hz）。
2. 中阶模态（4-6阶）：局部问题的“放大镜”
核心特点：频率中等（约为低阶的1.5-3倍），振型出现多个节点（振动幅度为零的位置）；
振型特征：局部或多区域协同振动（如框架结构的多节点波动、机械臂关节的振动集中、手机薄壁结构的波纹振动）；
工程意义：暴露结构的薄弱部位，避免局部疲劳失效。例如：
机械臂的3-4阶模态会显示关节连接处的振动集中，需加强局部刚度以防止断裂；
手机的5-6阶模态若未控制，会导致拍摄时高频抖动（如防抖系统失效）或异响。
3. 高阶模态（7阶及以上）：特殊场景的“关键指标”
核心特点：频率高（可为低阶的5-10倍以上），振型极其复杂（如涡轮叶片的局部屈曲、PCB板的微小元件振动）；
振型特征：局部高频振动（如航空发动机涡轮叶片的20阶以上模态、电子设备PCB板的500阶以上模态）；
工程意义：对高速、精密设备至关重要，可能引发微小零件的高频失效。例如：
航空发动机涡轮叶片的20阶以上高阶模态，高速旋转时（约10000rpm）可能引发局部共振断裂；
电子设备的500阶以上模态，直接影响抗随机振动能力（如手机跌落时的PCB板振动）。
三、工程上如何选择模态阶数？
模态阶数的选择无固定标准，但需遵循“精度-效率”平衡原则，核心判断标准有三个：
1. 覆盖激励频率范围（最重要）
模态阶数必须覆盖产品工作时的外部激励频率，且需留20%-50%的裕量（避免遗漏高频共振峰）。
应用场景：激励频率已知（如电机转速、路面激励、风荷载）；
计算方法：模态频率上限 = 激励频率上限 × 1.2-1.5；
例子：
汽车子系统激励频率（发动机、路面）为20-200Hz，模态需算到250-300Hz（约前100-200阶）；
电子设备随机振动（10-2000Hz），模态需覆盖到2600-3000Hz（可能需1000阶以上）。
2. 累积模态质量≥80%-90%（量化判据）

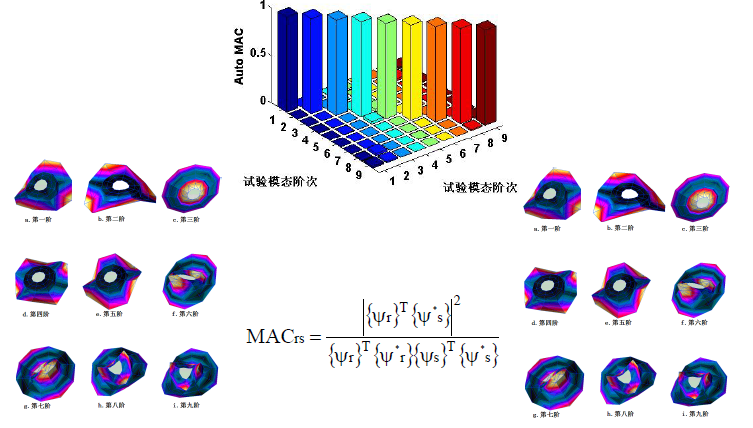

结构对载荷的响应，主要由参与质量大的模态贡献。在Ansys、Abaqus等有限元软件中，可查看X/Y/Z三个方向的累积参与质量（即该方向上所有模态质量的总和占总质量的比例）。
判断标准：每个方向的累积参与质量达到80%-90%，说明关键模态已全部包含；
应用场景：地震工程、基础激励（如建筑、桥梁）；
例子：地震工程中，建筑底座需计算至70阶，确保水平地震作用下的参与质量超过90%。
3. 结合结构类型（工程经验法）
不同结构的复杂度不同，所需模态阶数差异极大，直接参考以下经验：
简单结构（如梁、柱、简单框架）：前3-6阶（覆盖低阶整体振动）；
中等复杂度结构（如汽车底盘、机械臂、建筑框架）：前10-20阶（覆盖低阶+中阶局部振动）；
复杂结构（如大跨空间钢结构、航空发动机、电子设备）：前100-1000阶及以上（覆盖高阶局部高频振动）。
四、常见误区避坑
“只关注低阶模态”：错！高速旋转机械（如航空发动机）、精密仪器的高阶模态更危险（可能引发突发断裂）；
“阶数越多越精准”：没必要！高阶模态多为局部振动，对全局响应贡献极小，过多阶数会增加计算时间、导致求解器不收敛；
“模态分析只能靠实验”：Out 了！现代有限元仿真（如Ansys、Abaqus）可高效模拟数百阶模态，大幅降低测试成本。
总结：阶数选择的“黄金法则”
记住三句话，阶数选择不踩坑：
优先看激励频率：覆盖1.2-1.5倍上限（避免遗漏共振峰）；
其次看参与质量：每个方向累积≥80%-90%（确保关键模态不遗漏）；
最后靠工程经验：结合结构类型（简单/复杂）调整阶数（避免过度计算）。
模态分析的本质是给结构做“振动体检”，阶数选择就是确定体检项目的深度——太浅可能查不出隐患，太深则成本高昂。掌握好上述原则，就能在精度与效率之间找到最佳平衡点，确保结构设计的可靠性。
