HyperMesh单元质量检测全攻略：2D/3D网格的“体检标准”都在这了

最近在整车轻量化项目中，有部分工作就是划分网格，对于不合格的单元需要进行调整，那么如何针对不同错误单元调整的时候，逻辑会不一样，对CAE工程师来说，网格质量直接决定了仿真结果的可靠性——而HyperMesh的单元检查功能，就是给网格做“全面体检”的核心工具。今天带大家吃透HyperMesh中2D/3D单元的质量检测方法，从Aspect Ratio到Volume Skew，每个指标的计算逻辑、合格标准都讲清楚！

一、先搞懂：HyperMesh单元检查的通用逻辑

HyperMesh的单元检查会适配主流求解器的兼容性，且对3D单元的检查规则有个特殊设定：

• • 3D单元的质量指标（如Aspect Ratio），会先检查每个面（视为2D单元）的质量，取“最差面”的数值作为整个3D单元的质量结果。

二、2D/3D单元通用检查项（共9个）

这些指标同时适用于2D（壳单元）和3D（体单元），是网格质量的基础“体检项”。

1. 长宽比（Aspect Ratio）

• • 计算逻辑：
• • 2D单元：最长边 ÷ 最短边（或“角节点到对边的最短距离”）；
• • 3D单元：取每个面的Aspect Ratio最大值作为整体结果；
• • 合格标准：极少超过5:1（超过则网格拉伸严重，易导致计算误差）。

2. 弦偏差（Chordal Deviation）

• • 计算逻辑：单元边的中心点到对应几何曲面的最大距离（二阶单元仅用角节点计算，避免高成本）；
• • 核心作用：衡量网格与几何模型的贴合程度（偏差大则网格偏离设计曲面）；
•

3. 内角（Interior Angles）

• • 计算逻辑：分别计算三角形/四边形的最大、最小内角；
• • 合格标准：
• • 三角形：建议在30°-150°之间；
• • 四边形：建议在45°-135°之间（避免出现“尖角”或“钝角”）。

4. 雅克比（Jacobian）

• • 计算逻辑：单元偏离“理想形状”的程度（如三角形偏离等边、四边形偏离矩形）；
• • 数值范围：0.0（完全变形）~1.0（完美形状）；
• • 计算方式：可选择“高斯积分点”或“角节点”评估（在Check Element设置中切换）；
• • 合格标准：高斯积分点评估时，≥0.7为可接受范围。

5. 最小长度（Length (min)）

• • 计算逻辑：两种方法（在Check Element设置中切换）：
1. 1. 最短边长度（适用于非四面体3D单元）；
2. 2. 角节点到对边/对面的最短距离（称为“最小归一化高度”，适用于四面体）；
•
  • 注意：该设置会影响Aspect Ratio的计算。

6. 最小尺寸（Minimum Length / Size）

• • 计算逻辑：三种方式可选：
1. 1. 最短边：取单元最短边长度；
2. 2. 最小归一化高度（MNH）：
• • 三角形：角节点到对边的垂直距离 × 缩放因子（确保等边三角形的MNH等于边长）；



• • 四边形：取“8个角节点到对边的距离 + 4条边长度”共12个值的最小值；



3. 3. 最小高度：同MNH，但无缩放因子；
• • 核心作用：控制网格的最小尺寸，避免过细网格增加计算量。

7. 偏斜（Skew）

• • 计算逻辑（仅三角形）：角节点到对边中点的向量，与相邻边中点向量的最小夹角，用90°减去该夹角即为Skew；

• • 合格标准：建议≤30°（数值越大，网格越“歪”）。

8. 锥度（Taper）

• • 计算逻辑（仅四边形）：
1. 1. 计算每个角点形成的三角形面积；
2. 2. 取“三角形面积 ÷ 四边形面积的1/2”的最小值；
3. 3. 最终Taper = 1 - 上述最小值（值越接近0，越接近矩形）；
•

• • 特殊规则：三角形单元的Taper固定为0（避免被误判为不良四边形）。

9. 翘曲（Warpage）

• • 计算逻辑（仅四边形/3D单元的面）：将四边形沿对角线分成两个三角形，测量两个三角形法向量的夹角；
• • 合格标准：≤5°为可接受范围（翘曲大则单元偏离平面，影响壳单元的受力计算）；

三、3D单元专属检查项（共4个）

这些指标仅针对3D体单元，是评估体网格质量的关键项。

1. 3D最小尺寸（Minimum Length / Size）

• • 计算逻辑：两种方式：
1. 1. 最短边长度；
2. 2. 最小归一化高度：角节点到对面平面的垂直距离的最小值；

2. 四面体坍塌（Tetra Collapse）

• • 计算逻辑：
1. 1. 计算每个节点到对面的高度 ÷ 对面面积的平方根；
2. 2. 取4个节点结果的最小值 ÷ 1.24（归一化，完美四面体结果为1.0）；
• • 合格标准：越接近1.0越好（接近0则四面体接近坍塌）；

3. 体积长宽比（Vol. Aspect Ratio）

• • 计算逻辑：
• • 四面体：最长边 ÷ 节点到对面的最短高度；
• • 其他3D单元（如六面体）：最长边 ÷ 最短边；
• • 合格标准：同2D单元，建议≤5:1。

4. 体积偏斜（Volume Skew）

• • 计算逻辑（仅四面体）：

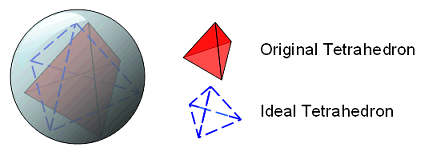

1. 1. 形状因子 = 单元体积 ÷ 同外接球半径的理想四面体体积；
2. 2. Volume Skew = 1 - 形状因子（0为完美，1为最差）；

四、总结：HyperMesh单元质量检查的“优先级”

1. 1. 先看Jacobian（核心指标，直接影响计算收敛性）；
2. 2. 再看Aspect Ratio、Interior Angles（控制网格的基础形状）；
3. 3. 最后看Chordal Deviation、Warpage（适配几何与受力场景）；
4. 4. 3D单元额外关注Tetra Collapse、Volume Skew（避免体网格坍塌）。
