硬件工程师能取代射频工程师吗

6月前浏览564

硬件工程师能取代射频工程师吗?

一、一个行业的普遍焦虑

"射频芯片都集成到这种程度了,还需要专门的射频工程师吗?"

这是近年来行业最常听到的疑问之一。随着射频前端模组(FEM)、全集成收发器(Transceiver)的普及,射频电路似乎正在变成"搭积木"的工作——选对芯片,照着参考设计连上电源和天线,看起来一切都水到渠成。硬件工程师顺带把射频做了,似乎成了成本最优的自然选择。

然而,现实真的如此理想吗?

最近接手的一个收发机优化项目(公 众号更新的慢了许多,抱歉),恰恰说明了集成化带来的不是简单,而是隐蔽的复杂性

二、遗留项目的恐惧:不敢动的电路

这个项目有着典型的"技术遗产"特征: predecessor(前任工程师)已经完成设计并量产,现在的团队需要在此基础上做优化改进。但面对 PCB 上那些密密麻麻的匹配网络、阻抗变换结构和滤波器拓扑,现任工程师陷入了一种技术失语状态。

"不敢动。"

这三个字道出了射频设计最核心的痛点。电路板上明明画满了电感、电容,看起来是经过精心设计的匹配网络,但当你真正试图理解它时,会发现一个尴尬的事实:看似有设计,实则几乎没有设计依据

这些 0402 的电容电阻值是怎么选出来的?是基于史密斯圆图的精确计算,还是"试试这个值能工作"的调试结果?

微带线的长度和宽度是基于哪个频段的阻抗匹配?有没有考虑过板材介电常数的批次差异?

屏蔽罩的开口方向是为了抑制谐波,还是只是为了方便调试时的探头接触?

没有人知道。更可怕的是,没有人知道"不知道"的后果

三、器件替换的困局:从设计降级到试错

项目进展到器件替换阶段时,这种知识的断层暴露得更加彻底。

理论上,替换一个射频器件(比如将某品牌 PA 换为 pin-to-pin 兼容的国产替代料)应该遵循严格的射频工程流程:

重新评估新器件的 S 参数模型

在仿真软件中验证原有匹配网络对新器件输出阻抗的适配性

分析谐波抑制、EVM、ACPR 等系统指标的变化

制定针对性的测试验证方案

但现实是,团队只能"改改电阻"——把原来的 10pF 换成 12pF,把 0805 的封装换成 0603,然后对着频谱仪祈祷噪声底不要恶化,祈祷功率不要掉 3dB。

这种做法的本质,是把射频工程降级为"焊工+运气"的玄学。每一次替换都是黑盒操作,每一次改动都可能破坏原本脆弱的平衡——而这种平衡,可能只是前任工程师在某个深夜调试时恰好找到的"甜蜜点",而非基于理论的最优解。

四、测试的盲区:不知道什么是合格

更深层的问题体现在验证环节。

当电路替换完成后,团队面临的是三重无知:

不知道该测什么:只测功率和灵敏度就够了?不同应用场景的测试项差异巨大,而硬件工程师往往缺乏射频指标的系统认知。

不知道什么是合格:即便测出了数据,-75dBc 的谐波是好是坏?EVM 3% 在这个频段算不算超标?没有射频背景的人很难建立正确的指标基线。

不知道出了问题怎么解:当测试发现接收灵敏度掉了 6dB,是匹配问题?屏蔽问题?还是本振泄漏?射频故障的症状同样,病因却千差万别。没有扎实的电磁场理论和射频链路分析能力,调试就像蒙眼修车。

这种"测试-盲目调整-再测试"的低效循环,最终消耗的时间和物料成本,往往远超雇佣一名射频工程师的薪资。

五、隐性知识:射频工程的护城河

这个问题背后,是射频工程与硬件工程之间那条看不见的鸿沟——隐性知识(Tacit Knowledge)的积累。

硬件工程师擅长数字逻辑、电源完整性、低速信号完整性,他们的设计范式通常是"确定性"的:0 和 1 有明确的阈值,I2C 协议有标准的时序,只要满足 Setup/Hold time,电路就能工作。

但射频是"连续不确定性"的艺术:

阻抗匹配的敏感性:一段 1mm 的走线差异,在 2.4GHz 就是 0.1λ 的相位变化,足以让匹配点偏离最优位置。

寄生参数的不可见性:封装引脚的寄生电感、PCB 过孔的寄生电容,在低频设计中可以忽略,在射频频段却是主导因素。

电磁耦合:两个看似不相连的电感,可能通过近场耦合产生意想不到的反馈路径,导致振荡或噪声恶化。

器件的非线性特性:PA 的 P1dB、IP3、AM-PM 转换,这些 subtly 的指标决定了系统能否通过严苛的通信标准。

·

这些知识无法通过 datasheet 获得,也无法通过"参照参考设计"掌握。它们是射频工程师在无数次调试、仿真、失败中积累的对"电磁场直觉"的培养。就像老工匠能通过听诊棒判断机器故障,资深射频工程师能通过频谱仪上噪底的细微起伏,嗅出匹配失谐或本振泄漏的味道。

这种经验的积累,不是看几本教材就能跨越的

六、集成化的真相:封装复杂性,而非消除它

回到最初的问题:射频集成度的提升是否会让射频工程师失业?

恰恰相反。高集成度芯片(如 Zero-IF 收发器、集成 PA 的前端模组)实际上做的是将复杂性封装进硅片,而非消除复杂性。

以现代的 5G 射频前端为例:

多频段复用:一颗模组要覆盖 Sub-6GHz 的数十个频段,每个频段都有独特的阻抗特性和滤波要求。

MIMO 隔离度:多天线同时工作时,端口隔离度如何保证?这需要系统级的电磁仿真和布局优化,芯片集成解决不了板级耦合问题。

热与功率的平衡:集成 PA 的散热设计、功率回退策略、DPD(数字预失真)算法的协同,都需要射频系统级的思考。

EMC/EMI 合规:集成度越高,谐波和杂散越容易被"封装"进系统,要通过 CE/FCC 认证,往往需要在板级做额外的滤波和屏蔽设计。

硬件工程师可以"连上"这些芯片,但如何让它们工作在最佳区域、如何在性能和功耗之间找到最优折中、如何在批量生产时保证一致性,这些仍然是射频工程师的核心价值。

七、协作而非取代:重新定义边界

这不是要贬低硬件工程师的价值,而是强调专业分工的必要性

理想的开发流程应该是:

射频工程师:负责链路预算、阻抗匹配、电磁兼容、射频指标定义和架构选型,解决"为什么这样设计"和"如何调优"的问题。

硬件工程师:负责电源树设计、数字接口、低速控制逻辑、生产工艺转换,解决"如何可靠实现"和"如何降低成本"的问题。

当硬件工程师试图"顺带"做射频时,他面临的不仅是技术鸿沟,更是风险管理的失控。一个不合格的射频设计可能导致:

产品通过不了入网认证(如 3GPP 的杂散指标)

批量生产时良率暴跌(射频匹配对器件公差极度敏感)

现场使用中偶发的通信失败(射频问题往往难以复现和定位)

这些风险的代价,远高于维持一个专业射频团队的成本。

八、结语:敬畏专业,尊重边界

硬件工程师与射频工程师之间,差的不是几节电路课,而是对电磁世界的敬畏,以及对那些看不见、摸不着却真实存在的波的深刻理解。

在追求降本增效的今天,我们或许应该重新思考:用专业化的深度,换取系统级的可靠性——这才是工程实践真正的智慧。

来源:射频通信链

ACP非线性寄生参数电源电路信号完整性芯片通信理论
著作权归作者所有,欢迎分享,未经许可,不得转载
首次发布时间:2026-02-05
最近编辑:6月前
匹诺曹
签名征集中
获赞 14粉丝 69文章 481课程 0
点赞
收藏
作者推荐

OFDM对射频系统影响

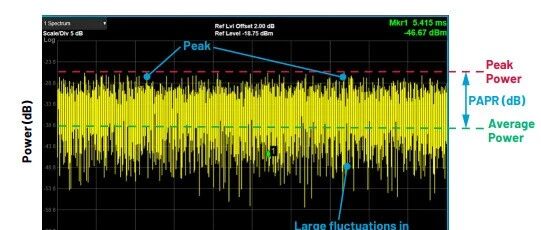

正交频分复用(OFDM)作为5G及未来通信系统的核心技术,通过多载波并行传输实现了高频谱效率与抗多径能力,但其独特的信号结构对射频前端设计提出了颠覆性挑战。本文基于相位噪声敏感性与发射链设计两维度,系统剖析OFDM对射频系统的三大核心影响及应对策略。一、OFDM信号的本质特征与射频挑战OFDM的基本思路其实很巧妙:把高速数据流拆分成许多“小包裹”,让它们在不同频率的“车道”上并行传输。就像把一条拥堵的高速路,扩展成多条并行车道,车辆各行其道,整体通行效率自然大大提升。OFDM将高速串行数据流分解为N个正交子载波上的并行低速QAM调制,时域表达式为:这种结构带来两个根本性射频挑战:1.高峰均功率比(PAPR) 根据中心极限定理,当子载波数N>64时,OFDM信号包络服从瑞利分布。实测表明,5G NR信号在0.01%概率下PAPR可达11-13dB,远超传统单载波QAM的3-5dB。这要求功率放大器(PA)必须具备处理瞬时峰值功率的能力,否则将引发非线性失真。2.子载波正交性脆弱性 OFDM依赖严格的频率正交性(Δf=1/T_s),但射频 impairments 会破坏这种正交性。相位噪声导致子载波间干扰(ICI),而本振泄漏引入公共相位误差(CPE),两者共同恶化系统EVM。二、OFDM对射频系统的三大核心影响影响一:PA线性度与效率的不可调和矛盾高PAPR迫使PA在远低于1dB压缩点(P1dB)的功率回退(IBO)区域工作,导致效率灾难性下降:传统策略:PA回退6-8dB保证线性度,但效率从饱和区的55%暴跌至15%以下非线性代价:当峰值驱动PA进入压缩区,AM-AM/AM-PM失真产生三阶交调(IMD3),使邻道泄漏比(ACLR)恶化20dB以上,带内EVM超过-30dB,无法满足256QAM的-38dB要求工程拐点:5G大规模MIMO要求单PA功耗<5W,传统回退策略在散热与能源成本上完全不可行。影响二:相位噪声的双重破坏机制相比单载波系统,OFDM对相位噪声更敏感,表现为:公共相位误差(CPE):所有子载波经历相同相位旋转,星座图整体旋转,可通过导频补偿子载波间干扰(ICI):相位噪声的频谱展宽破坏子载波正交性,产生子载波间 leakage,等效为噪声基底抬升定量分析:相位噪声功率密度积分后的总相位误差(TE)需满足: TErms<2∘(64QAM要求) 对载波,1MHz偏移处相位噪声需低于 -110dBc/Hz ,这对毫米波射频本振设计提出极高要求。影响三:频谱纯度与带外辐射的严苛管控OFDM的非恒定包络经PA压缩后产生频谱再生,导致:ACLR超标:3GPP要求BS ACLR <-45dBc,但非线性PA在回退不足时仅能达-30dBcEVM恶化:带内失真使64QAM的EVM从-40dB恶化至-25dB,误码率(BER)上升两个数量级接收机灵敏度下降:OFDM信号峰值的频谱扩散抬升接收机噪声底三、系统级应对策略:数字前端架构现代射频系统采用"CFR+DPD"双引擎架构化解OFDM挑战:策略1:削峰(CFR)——PAPR主动抑制脉冲消除算法:设定动态阈值 Tth检测超过阈值的峰值位置 工程效果:三级级联CFR可将PAPR从12dB压缩至7dB,PA效率提升40%以上。代价权衡:削波引入带内失真,需在EVM与PAPR间取得平衡,通常优化为EVM恶化<2dB。策略2:数字预失真(DPD)——PA线性化实时工作流程:观测接收机采样PA输出(通过定向耦合器)系数应用:DPD执行器对基带信号预失真,抵消PA非线性策略3:相位噪声与LO泄漏联合抑制相位噪声抑制:采用PLL+VCXO低噪声本振架构,优化环路带宽至100-200kHz在接收端采用CPE补偿算法,利用DMRS导频估计相位误差并旋转星座图回正确位置零中频(ZIF)LO泄漏抑制:ADRV9040集成Tx LO泄漏校正,注入反向校正信号抵消直流偏置实测LO泄漏 <-60dBc(满足3GPP <-30dBc要求)优势:相比超外差架构,ZIF使射频BOM成本降低40%,功耗降低10%四、结论OFDM技术虽然对射频系统提出了极高要求,但也催生了CFR、DPD等关键技术的快速发展。像ADRV9040这样的高度集成射频芯片,正以其卓越的性能,助力5G实现效率与线性度的完美平衡。展望未来,6G将采用更高阶的调制方式和更宽的信号带宽,对射频系统提出更为苛刻的挑战。唯有从系统层面协同设计数字算法与模拟电路,才能充分释放OFDM潜力。 来源:射频通信链
