OFDM对射频系统影响

8月前浏览417

正交频分复用(OFDM)作为5G及未来通信系统的核心技术,通过多载波并行传输实现了高频谱效率与抗多径能力,但其独特的信号结构对射频前端设计提出了颠覆性挑战。本文基于相位噪声敏感性与发射链设计两维度,系统剖析OFDM对射频系统的三大核心影响及应对策略。

一、OFDM信号的本质特征与射频挑战

OFDM的基本思路其实很巧妙:把高速数据流拆分成许多“小包裹”,让它们在不同频率的“车道”上并行传输。就像把一条拥堵的高速路,扩展成多条并行车道,车辆各行其道,整体通行效率自然大大提升。

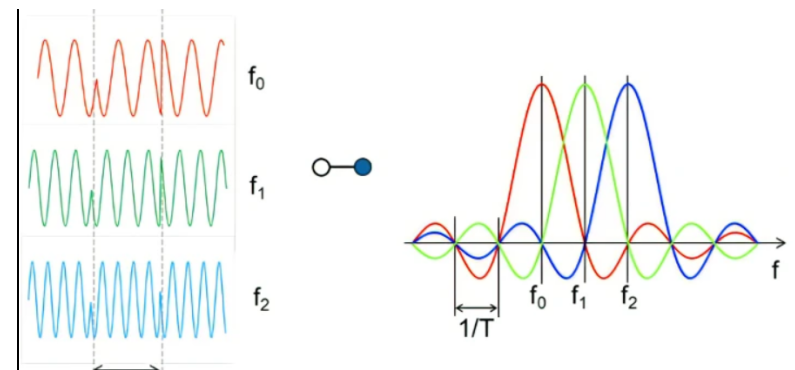

OFDM将高速串行数据流分解为N个正交子载波上的并行低速QAM调制,时域表达式为:

这种结构带来两个根本性射频挑战:

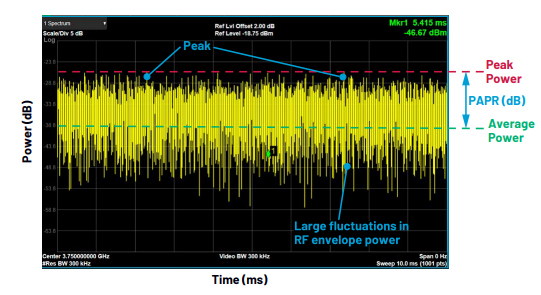

1.高峰均功率比(PAPR) 根据中心极限定理,当子载波数N>64时,OFDM信号包络服从瑞利分布。实测表明,5G NR信号在0.01%概率下PAPR可达11-13dB,远超传统单载波QAM的3-5dB。这要求功率放大器(PA)必须具备处理瞬时峰值功率的能力,否则将引发非线性失真。

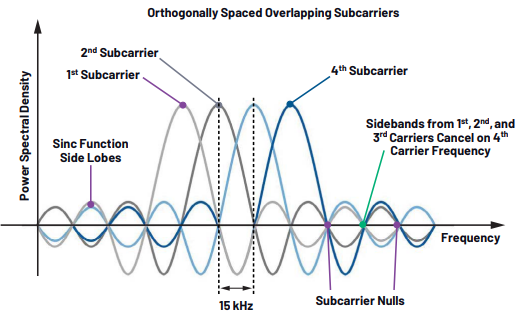

2.子载波正交性脆弱性 OFDM依赖严格的频率正交性(Δf=1/T_s),但射频 impairments 会破坏这种正交性。相位噪声导致子载波间干扰(ICI),而本振泄漏引入公共相位误差(CPE),两者共同恶化系统EVM。

二、OFDM对射频系统的三大核心影响

影响一:PA线性度与效率的不可调和矛盾

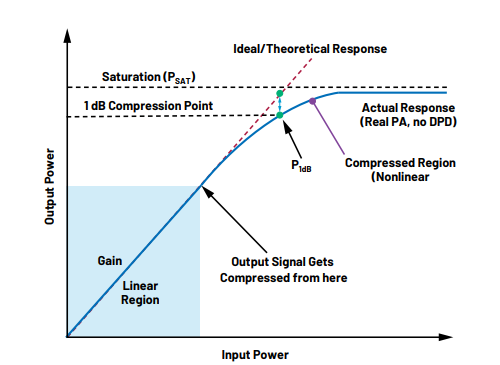

高PAPR迫使PA在远低于1dB压缩点(P1dB)的功率回退(IBO)区域工作,导致效率灾难性下降:

传统策略:PA回退6-8dB保证线性度,但效率从饱和区的55%暴跌至15%以下

非线性代价:当峰值驱动PA进入压缩区,AM-AM/AM-PM失真产生三阶交调(IMD3),使邻道泄漏比(ACLR)恶化20dB以上,带内EVM超过-30dB,无法满足256QAM的-38dB要求

工程拐点:5G大规模MIMO要求单PA功耗<5W,传统回退策略在散热与能源成本上完全不可行。

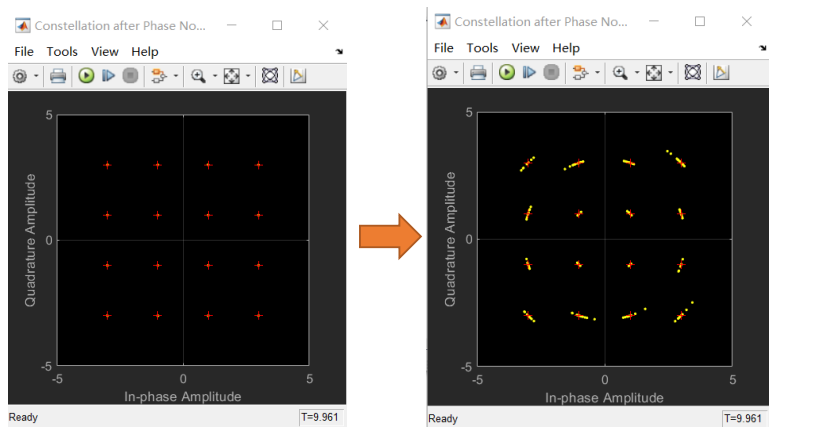

影响二:相位噪声的双重破坏机制

相比单载波系统,OFDM对相位噪声更敏感,表现为:

公共相位误差(CPE):所有子载波经历相同相位旋转,星座图整体旋转,可通过导频补偿

子载波间干扰(ICI):相位噪声的频谱展宽破坏子载波正交性,产生子载波间 leakage,等效为噪声基底抬升

定量分析:相位噪声功率密度积分后的总相位误差(TE)需满足: TErms<2∘(64QAM要求) 对载波,1MHz偏移处相位噪声需低于 -110dBc/Hz ,这对毫米波射频本振设计提出极高要求。

影响三:频谱纯度与带外辐射的严苛管控

OFDM的非恒定包络经PA压缩后产生频谱再生,导致:

ACLR超标:3GPP要求BS ACLR <-45dBc,但非线性PA在回退不足时仅能达-30dBc

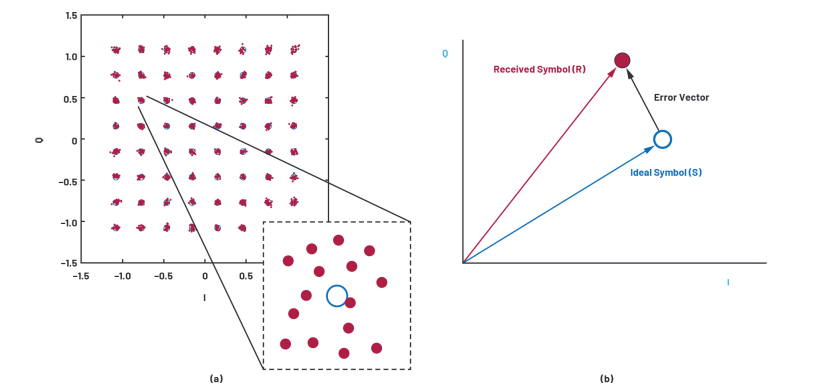

EVM恶化:带内失真使64QAM的EVM从-40dB恶化至-25dB,误码率(BER)上升两个数量级

接收机灵敏度下降:OFDM信号峰值的频谱扩散抬升接收机噪声底

三、系统级应对策略:数字前端架构

现代射频系统采用"CFR+DPD"双引擎架构化解OFDM挑战:

策略1:削峰(CFR)——PAPR主动抑制

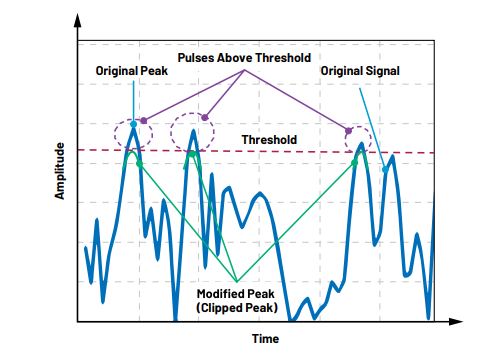

脉冲消除算法:

设定动态阈值 Tth

检测超过阈值的峰值位置

工程效果:三级级联CFR可将PAPR从12dB压缩至7dB,PA效率提升40%以上。

代价权衡:削波引入带内失真,需在EVM与PAPR间取得平衡,通常优化为EVM恶化<2dB。

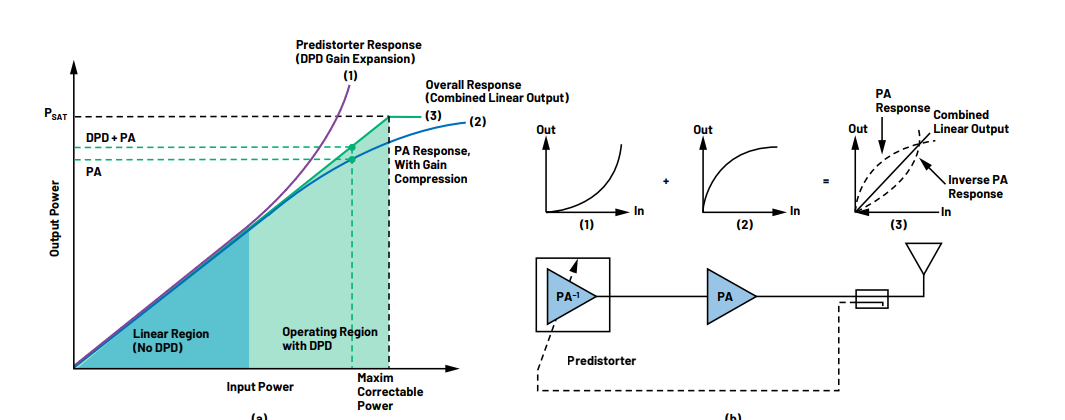

策略2:数字预失真(DPD)——PA线性化

实时工作流程:

观测接收机采样PA输出(通过定向耦合器)

系数应用:DPD执行器对基带信号预失真,抵消PA非线性

策略3:相位噪声与LO泄漏联合抑制

相位噪声抑制:

采用PLL+VCXO低噪声本振架构,优化环路带宽至100-200kHz

在接收端采用CPE补偿算法,利用DMRS导频估计相位误差并旋转星座图回正确位置

零中频(ZIF)LO泄漏抑制:

ADRV9040集成Tx LO泄漏校正,注入反向校正信号抵消直流偏置

实测LO泄漏 <-60dBc(满足3GPP <-30dBc要求)

优势:相比超外差架构,ZIF使射频BOM成本降低40%,功耗降低10%

四、结论

OFDM技术虽然对射频系统提出了极高要求,但也催生了CFR、DPD等关键技术的快速发展。像ADRV9040这样的高度集成射频芯片,正以其卓越的性能,助力5G实现效率与线性度的完美平衡。

展望未来,6G将采用更高阶的调制方式和更宽的信号带宽,对射频系统提出更为苛刻的挑战。唯有从系统层面协同设计数字算法与模拟电路,才能充分释放OFDM潜力。




来源:射频通信链
