Icepak|05网格划分基本功能

导读：介绍Icepak网格划分基本功能。

• Mesher-HD (HD: Hex Dominant)

网格包含六面体、四面体和多面体，可以进行多层次网格划分；

• Hexa Unstructured

网格仅针对网格Icepak原始对象（包括多边形、圆圈和圆柱体）。网格只包含六面体。

• Hexa Cartesian

可以为一些简单的问题创建更好的质量单元格，但可能不能近似于弯曲的或不与模型轴对齐的几何形状。倾斜曲面和曲面是阶梯式的。楼梯台阶选项也可为Mesher-HD；网格仅包含六面体。

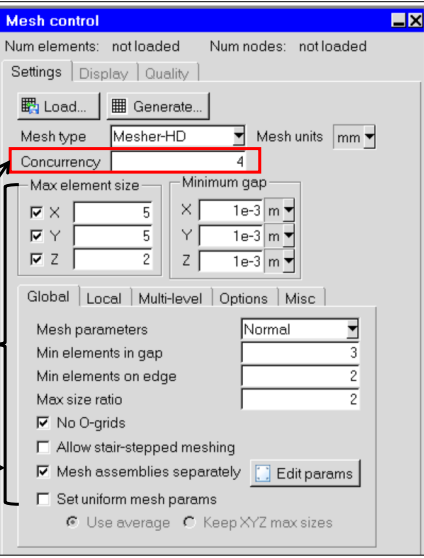

所有网格控制活动的都在这个窗口中，  可以直接通过快捷窗口栏打开：选项卡可以打开网格设置、网格显示和网格质量的面板，可以导入先有的网格，也可以生成全新网格。

Concurrency用于定义网格并行核数，加快网格划分速度

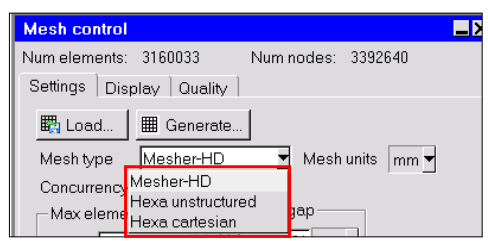

• 定义网格类型（所有创建的对象默认为此设置）
• 定义网格尺寸单位（所有网格尺寸）

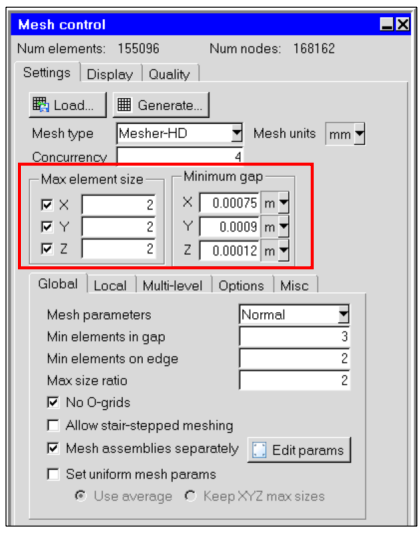

• Max element size

在X、Y、Z方向上设置所需的最大网格长度；

推荐设置：各方向Cabinet的1/20（对于大体积模型（房间）或自然对流问题可以更小）。

• Minimum gap

指定在模型中分隔对象的最小距离；

所有低于此公差的几何图形都将被介质忽略（确保没有任何几何图形小于此值，因为它们的体积将被忽略）；

如果为任何方向指定的最小间隙大于该方向上最小对象的大小，则Icepak将显示一个“Minimum Separation”警告消息。

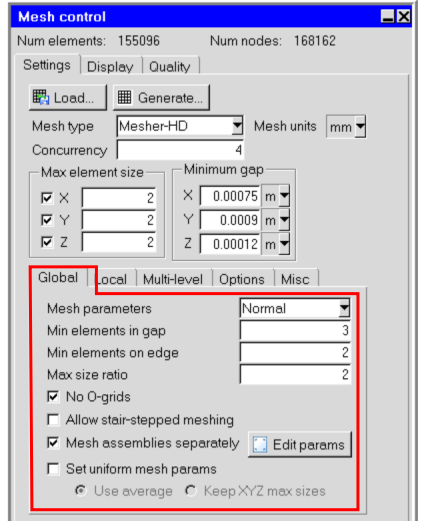

Mesh Parameters：有两个选项，Coarse和Normal，Coarse为2，Normal为3，也可以手动进行调整。

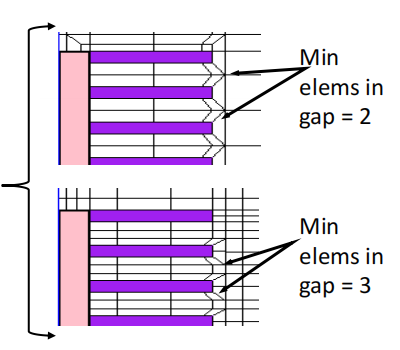

Min elements in gap：两个面之间插入的网格数量，在全局设置中不应超过3（2适合系统级模型）

Min elements on edge：定义线上最小的网格数量，推荐值是1或2.

• Max Size ratio：定义网格增长率，不能超过10，推荐在2到5之间，小模型推荐2

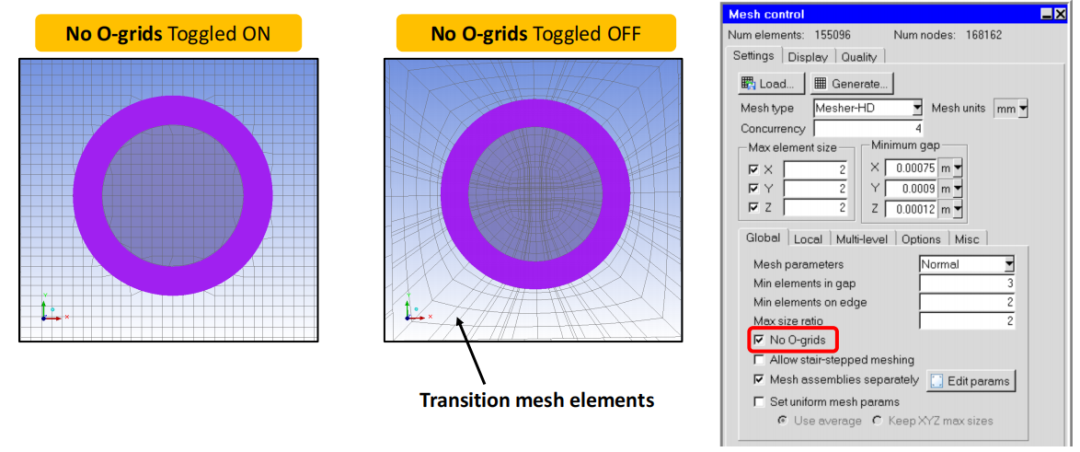

O-grids方法，激活后网格会如下进行过渡

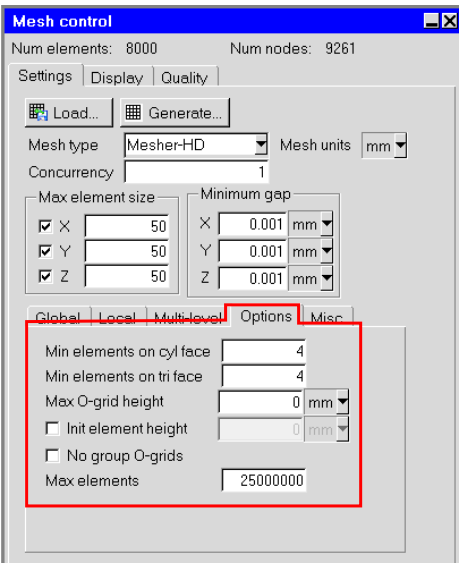

Min elements on cyl face:1/4圆面的最小网格数量

Min elements on tri face：最长对角线上的最小网格数量

Max O-grid height：o形网格可以在表面上形成最远的距离，默认值是0，即未用上。

Initial Element Height：不建议用于大型模型（将所有第一个元素的大小设置为此值）-应对每个对象分别设置

No group O-grids：跟“No O-grids” 类似，但是是针对分组的对象。 Max elements:默认网格数量25000000，系统复杂情况下 可以相应增多。

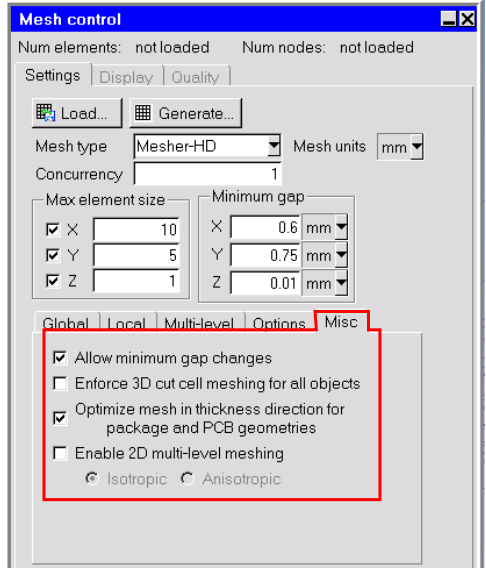

• Allow minimum gap changes

自动设置最小间隙：首先找到最小的几何或网格间隙，将以上值除以10，在X、Y、Z方向上应用结果值（因此保持所有几何图形），这也可以在单个的非保形组件中完成。

• Enforce 3D cut cell meshing for all objects

忽略Icepak原始形状的每个对象参数，并使用在后面的multi-level meshing划分中描述的切割单元格网格划分

• Optimize mesh in thickness direction for package and PCB geometries

通过在每一层放置一个网格，减少PCB的网格。

• Enable 2D multi-level meshing

启用二维多边形或CAD形状的切割单元网格

对于单个对象，有两个选项可以打开每个对象的参数面板：

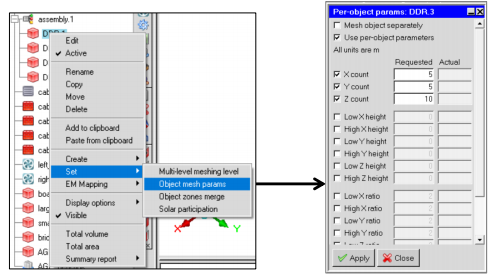

1、右键单击树中的对象，并选择“Edit mesh parameters”，也可以同时选中多个

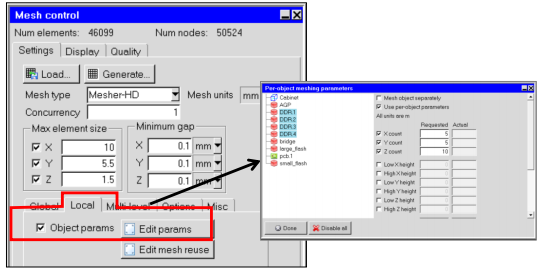

2、使用“Mesh Control”下的“Local”选项卡，检查““Object params”选项，然后单击“Edit”按钮

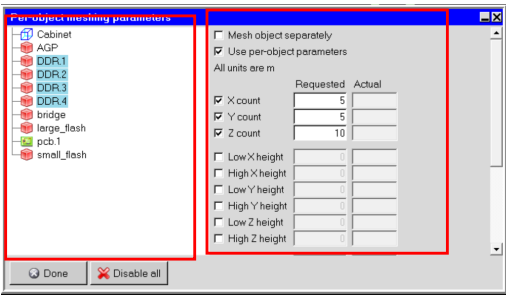

从第二个选项进入后，左侧是选择的对象，右侧是加密的参数，注意需要激活“Use per-object parameters”，才能进行设置，点击“Done”完成设置。面板参数说明

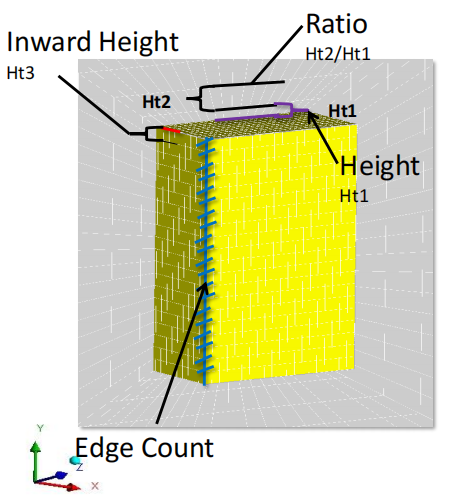

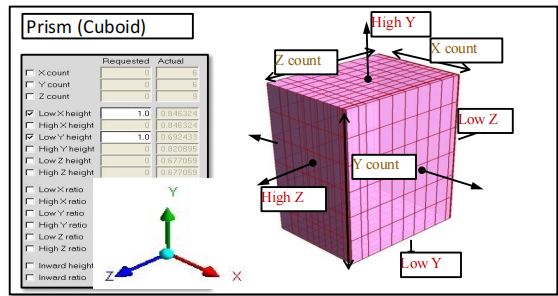

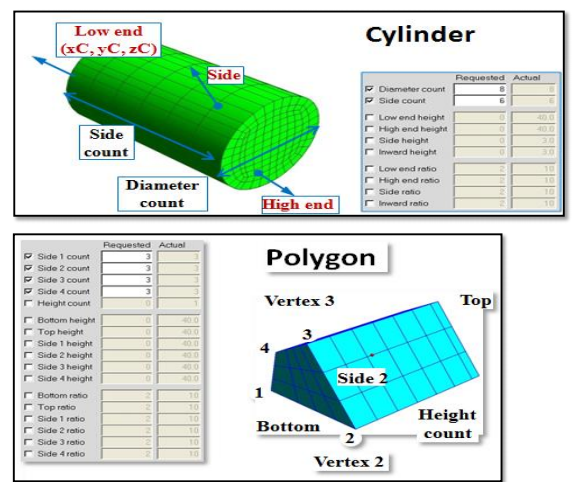

1、Count:在一个边上或在一个方向上的单元格数。 2、Height：从表面到流体的第一个网格高度。 3、Ratio：网格的增长比。 4、Inward height：第一层边界层高度。 5、Inward ratio：边界层网格的增长比。不同基本形状的尺寸控制面板略有出入：

2D网格细化：

方法与3D类似，Height是距离边的高度，根据正、负通过平面轴向定义的高低边

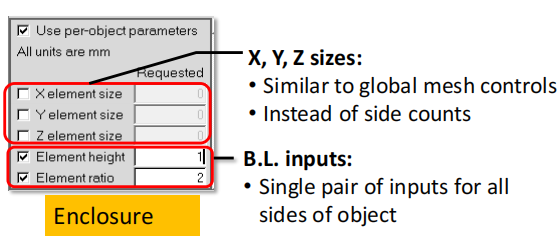

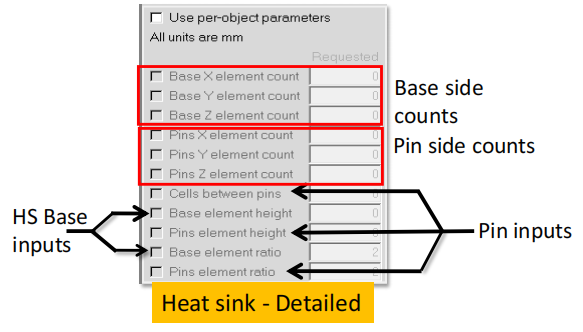

复合对象类型：包括Heat sink, 3D Fan, Enclosure等等。

这些对象不能直接定义Count, Height, Ratio。设置方法更加直观：

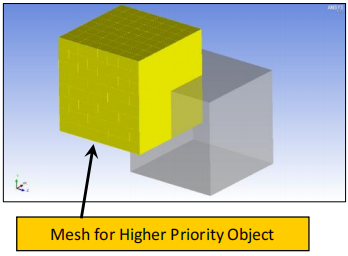

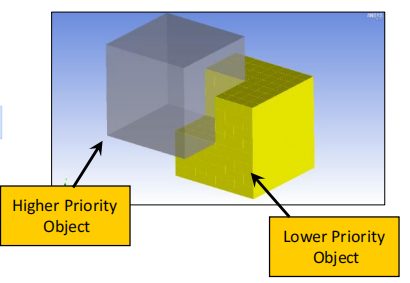

当两个不同的三维对象或二维曲面在同一区域重合（相交）时，相交区域中，只有一个对象能在相交区域中进行网格划分相交区域的“所有权”由两个（或多个）对象的网格优先级（meshing priority）决定。具有最高优先级的对象拥有公共区域。

网格优先级可以由两类定义：对象类型跟优先数（Priority number）

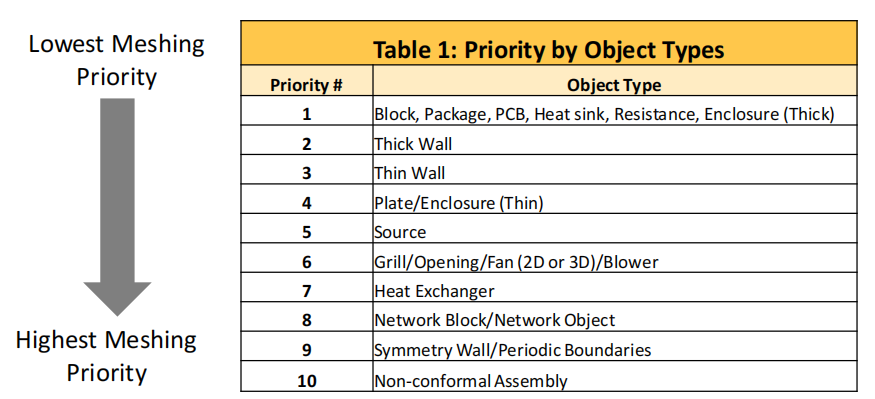

• 对象类型：不同类型的优先级不同；不能按类型更改优先级；不管优先级数。

• 优先数：在创建对象时分配优先数，最近创建的对象具有最高的优先数，优先数可以稍后再更改。

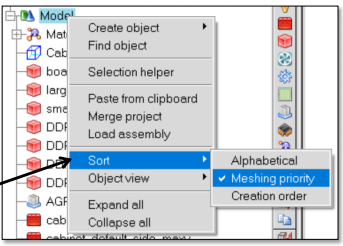

• 可以通过优先数对左侧对象进行排列：

当交叉对象在上表的同一行时，使用优先级数。

优先级数可以通过3种方式进行修改：

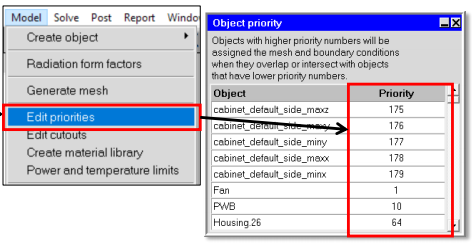

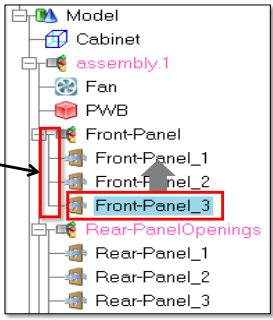

1、 Model > Edit priorities2、右键选中对象，点击“Edit”，优先级位于“Info”下：必须知道相交对象的优先级号，才能确定适当的值。3、在模型树中拖放对象，将选定的对象拖放到另一个对象的上方，以更改优先级号，移动对象会自动重新分配适当的优先级号

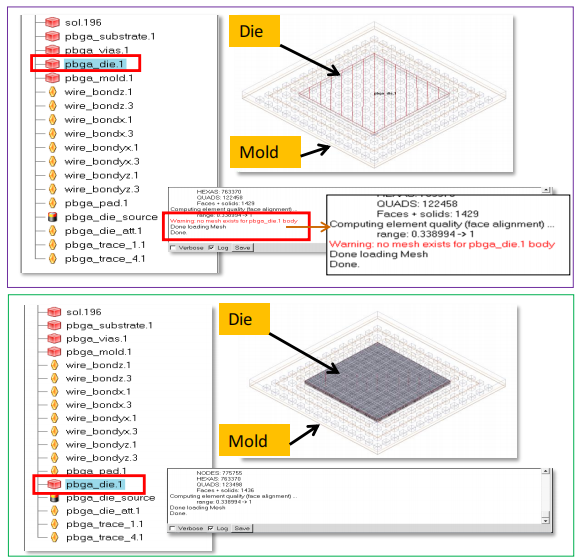

示例：显示模型的体网格。

• 顶部图像中的die没有网格，因为树中的die比Mold要高（优先级较低）。消息窗口列出在网格中被忽略的对象。
• 底部图像显示，die在左侧中比Mold低，就形成网格（增加die的网格优先级）。由于die已被网格化，因此警告将消失在消息窗口中

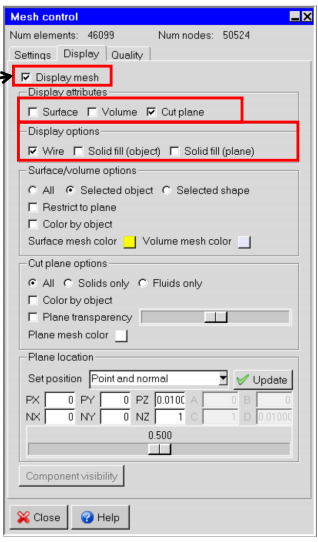

• 在选择了显示网格后，才会显示网格Display Options:
• Surface：仅显示外部二维网格。这是查看二维对象上的网格的唯一方法。
• Volume：显示对象中的三维网格。二维曲面不会出现任何东西

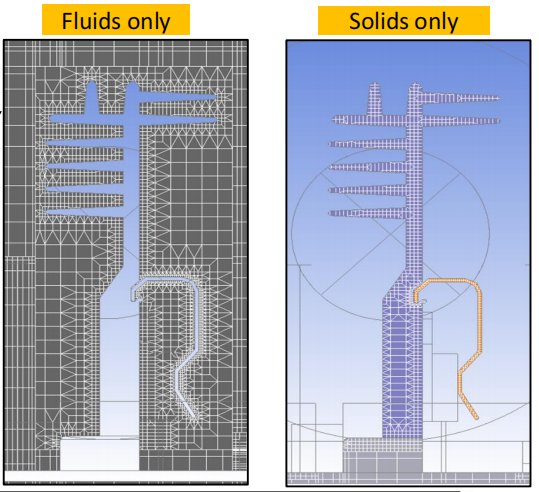

• Cut plane：显示域中的二维平面上的所有网格（实体和流体）以及仅实体或流体。 分别显示由实体/流体区域所占据的网格，激活[Color by object]

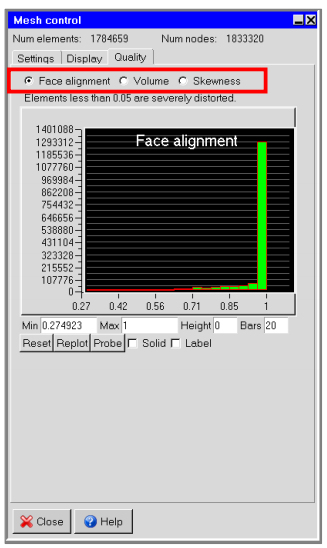

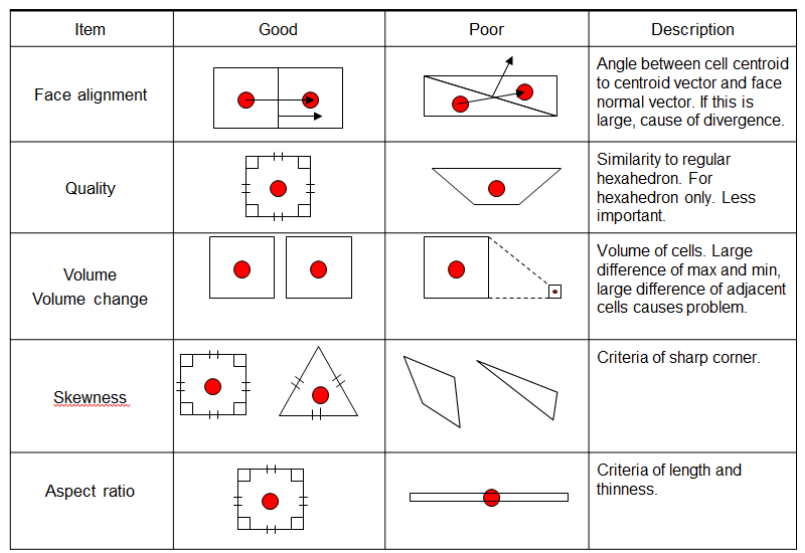

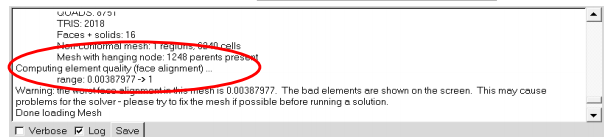

• Face Alignment

范围0-1，越接近1越好，最低要求大于0.05。

• Quality

必须使用质量>为0；最好使用质量>为0.01。

• Volume

对于单个精度解算器，最好是体积大于1e^-13；只要模型的总幅度差为<12（即10^-8)，双精度可以处理极小的体积（1e-20至10-8)。单精度的最大/最小网格体积应为< 10^7。

• Skewness

偏度决定了一个面或网格是否接近理想（即等角或等角），最好是在0.02以上。报告质量诊断：

选择质量度量值。

显示差的网格:

1、点击绿色长方条

2、条形图的颜色将更改为粉红色

3、此时将显示相应的单元格

4、将单元格显示为固体可以帮助查看，特别是在较浅的背景下。此外，启用“标签”选项将在GUI中显示这些单元格的网格统计信息

消除质量差的单元格：

1、使用全局控件/局部细化（每个对象的参数）。

2、局部细化，Counts特别有用。

3、根据需要使用non-conformal (N/C)。

4、Max X, Y, and Z sizes。
