细长压杆在轴向压力作用下发生屈曲是结构力学中的经典稳定性问题，也是有限元分析中 特征屈曲分析与几何非线性屈曲分析的典型入门案例 。Euler 屈曲理论给出了理想条件下的临界载荷解析解，但在数值分析中，屈曲行为的捕捉高度依赖边界约束、分析步类型、特征值提取方法以及后续非线性路径跟踪策略。

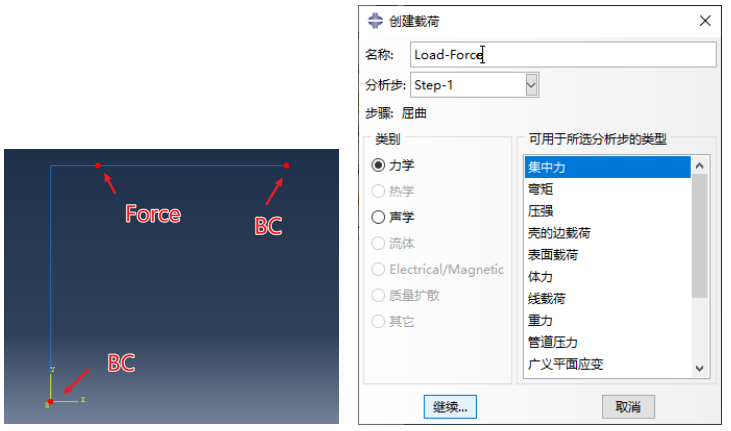

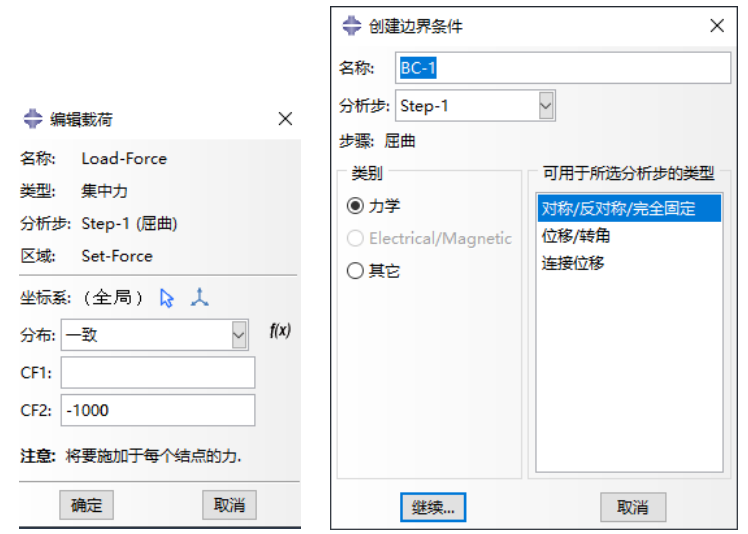

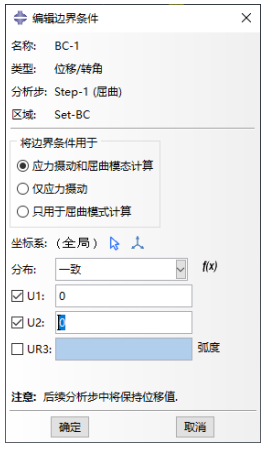

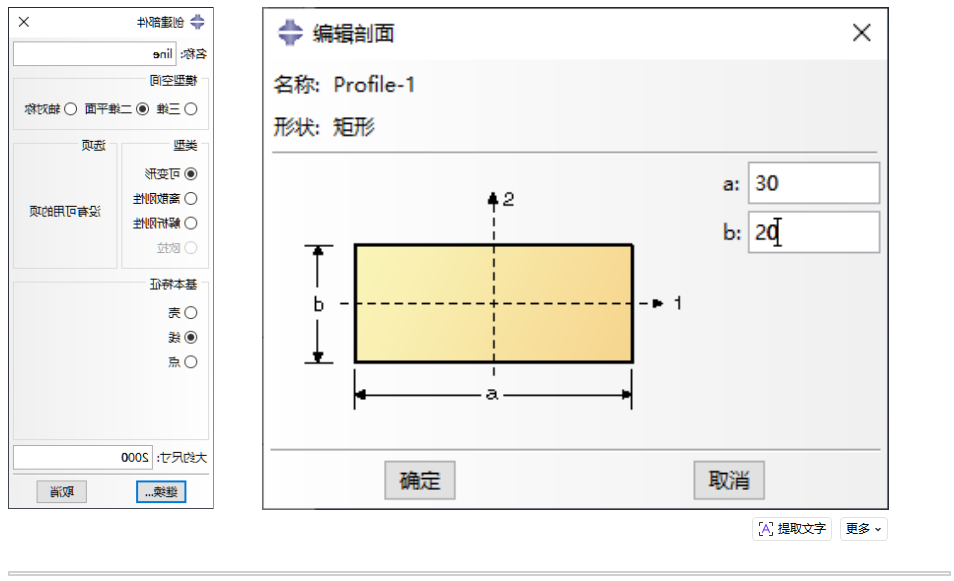

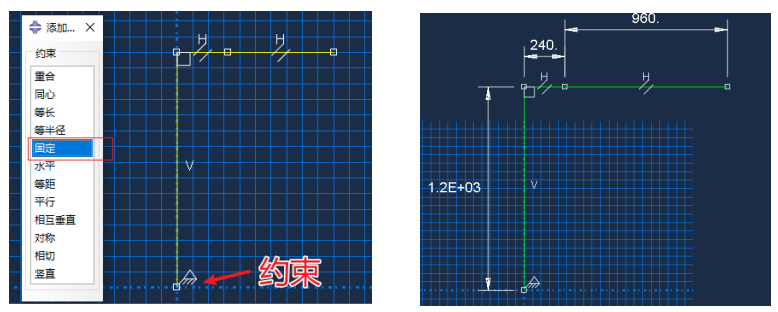

本案例以二维细长柱结构为研究对象，分别采用线性特征屈曲分析（Lanczos）与非线性 Riks 弧长法分析 ，对屈曲模态、临界载荷及变形形态进行计算，并与 Euler 理论结果进行对比验证。柱结构采用二维几何建模方式，在草图阶段通过 “固定”约束 对关键端点进行位置约束，确保几何形态与理论模型一致。 图中明确标出了“ 约束 ”位置，避免在草图生成后出现自由度冗余或几何漂移问题。该步骤虽然属于前处理阶段，但对后续屈曲分析的稳定性具有基础性作用，尤其是在细长结构中，微小几何偏差都会显著影响屈曲模态。U1 = U2 = U3 = UR1 = UR2 = UR3 = 0该设置与 Euler 理论中一端固支、一端受压的理想边界条件保持一致，为后续理论对比提供前提。在载荷施加过程中，通过 区域选择（Region Selection） 明确区分：

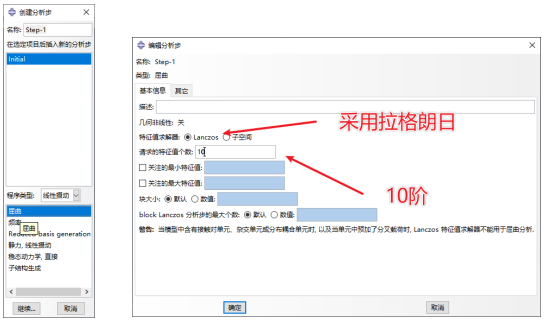

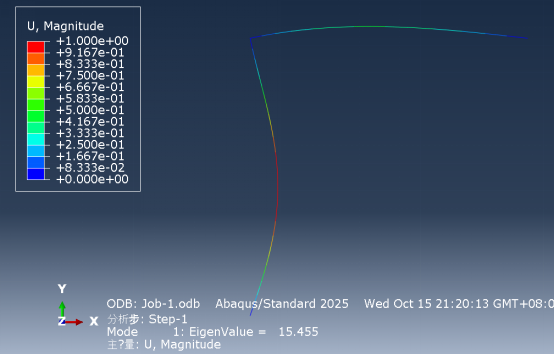

这种基于集 合（Set）的建模方式有助于保证分析步之间载荷与约束的一致性，避免因几何或网格调整导致加载区域失效。在 Step-1 中采用 屈曲分析（Buckle） ，并明确选择 Lanczos 特征值提取算法 。 根据图中设置， 请求的特征值个数为 10 阶 ，即提取前 10 个屈曲模态。采用 Lanczos 方法的主要原因在于其对大规模稀疏矩阵具有良好的数值稳定性，适合用于屈曲模态的快速提取。Mode 1：EigenValue = 15.455对应的位移云图以 U, Magnitude 形式显示，呈现出典型的 Euler 一阶弯曲屈曲形态。 该模态与理论中细长柱的一阶屈曲模态在形态上高度一致，验证了边界条件与建模方式的正确性。在 Step-2 中采用 Riks 方法 进行非线性屈曲路径跟踪分析。 根据图中设置，关键参数包括：

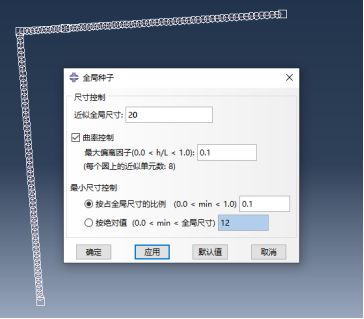

图中明确标注：“ 弧长的最大值不能太大，也不能太小，尤其模型复杂的时候 ”，这一经验在屈曲分析中尤为关键。弧长法的本质是通过控制载荷—位移路径的参数化长度，来跨越屈曲点附近的极限状态。 若弧长最大值设置过大，容易跳过关键屈曲阶段；若设置过小，则可能导致计算效率显著下降甚至不收敛。本案例通过合理控制弧长范围，使结构能够平稳进入屈曲后路径。在网格划分中采用 全局种子（Global Seed） 控制方式，并启用 曲率控制 ，其中：
该设置保证了在弯曲区域具有足够的单元分辨率，使屈曲变形曲线平滑、连续，避免因网格过粗导致屈曲模态失真。
- 第一阶屈曲模态形态与 Euler 理论预测完全一致；

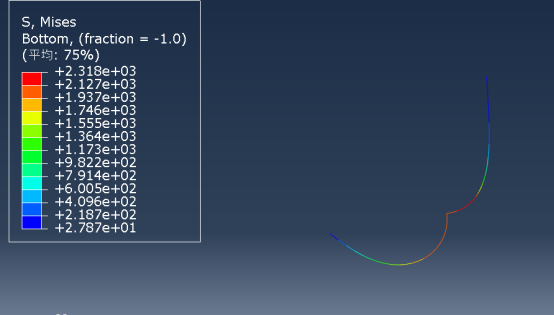

- Riks 分析能够在特征屈曲点附近继续追踪结构的后屈曲响应，而线性屈曲分析仅能给出临界点信息。
该对比说明： 线性屈曲分析适用于临界载荷的快速估算，而 Riks 方法更适合用于研究屈曲后的非线性响应。结合本案例，可总结 Euler 屈曲有限元分析中的关键经验：2、屈曲分析优先采用 Lanczos 方法提取多个模态；3、特征值阶数不宜过少，10 阶是常用且稳妥的选择；本案例系统展示了 Euler 柱屈曲问题在 Abaqus 中的完整建模与分析流程，并通过 Lanczos 特征屈曲分析 与 Riks 非线性屈曲分析 的对比，验证了数值结果与经典理论的一致性。该案例不仅适合作为结构稳定性分析的教学示例，也为复杂结构的屈曲分析提供了可靠的建模参考。本课程聚焦 Abaqus 接触、屈曲、材料非线性核心技术，其价值在于帮学习者打通 “理论 - 建模 - 实操 - 落地” 全链路，掌握复杂结构的力学响应分析能力，解决工程与科研中 “接触失效、结构失稳、材料损伤” 等高频难题。应用场景广泛覆盖机械、土木、材料等领域，包括螺栓连接 / 齿轮啮合等接触问题仿真、欧拉柱 / 薄板等结构屈曲稳定性分析、金属塑性变形 / 橡胶超弹性 / 裂纹扩展等材料非线性模拟，适配工程技术人员的项目设计校核、科研人员的课题研究、CAE 工程师的技能升级等核心需求，助力快速提升问题解决效率与实战竞争力。本文模型已经收录本课程，供学习者下载使用，更多课程案例请查看下列清单，欢迎加入我的订阅用户VIP交流群，提供答疑 解惑服务。案例10、薄壁结构带摩擦接触的屈曲分析（综合多非线性耦合）
