5G 射频前端（RFFE）入门：从架构到案例，看懂手机 “信号引擎” 怎么工作
你有没有想过，5G 手机能同时连接 WiFi、打电话、定位，还能跑满 1Gbps 速率，背后靠的是什么？答案就是射频前端模块（RFFE） —— 它就像手机的 “信号引擎”，负责发射和接收射频信号，是 5G 通信的核心硬件。
Skyworks Solutions 发布的《RF Front End Module Architectures for 5G》一文，详细拆解了 RFFE 的设计原理，但满是专业术语和公式，普通人很难看懂。本文把复杂理论转化为 “大白话”，结合真实案例，让你轻松搞懂 5G RFFE 的核心逻辑。
No.1 先搞懂：5G RFFE 为啥这么复杂？
1. 5G 的 “硬核需求” 逼着 RFFE 升级
和 4G 相比，5G 对信号的要求堪称 “苛刻”：
速率要快：从 100Mbps 跳到 1Gbps，需要信道带宽从 20MHz 扩展到 100MHz； 覆盖要广：既要支持城市里的 Sub-6GHz 频段，又要兼容偏远地区的 4G 重耕频段； 功能要多：同时兼容 5G、WiFi6、蓝牙、GPS、UWB（超宽带定位），相当于 “一台设备里装了多个信号发射器”。
2. 一张图看懂 RFFE 的 “复杂构成”

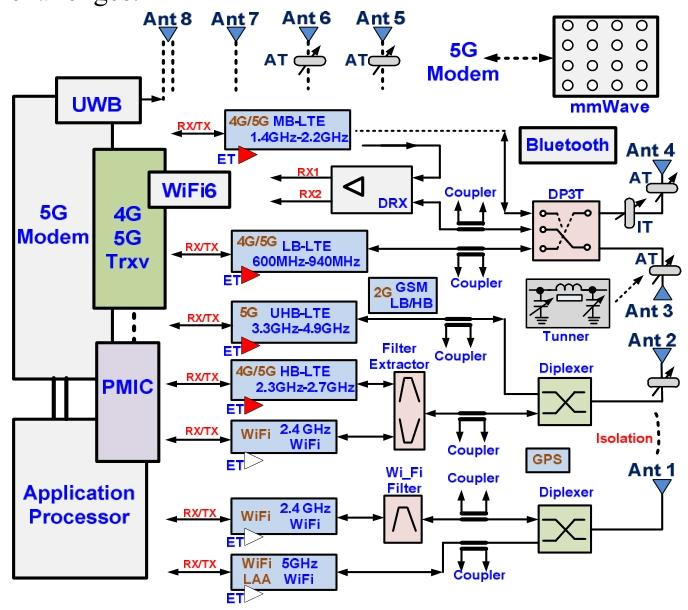

图 1（4G/5G RF 前端 diagram）清晰展示了 RFFE 的 “全家福”：

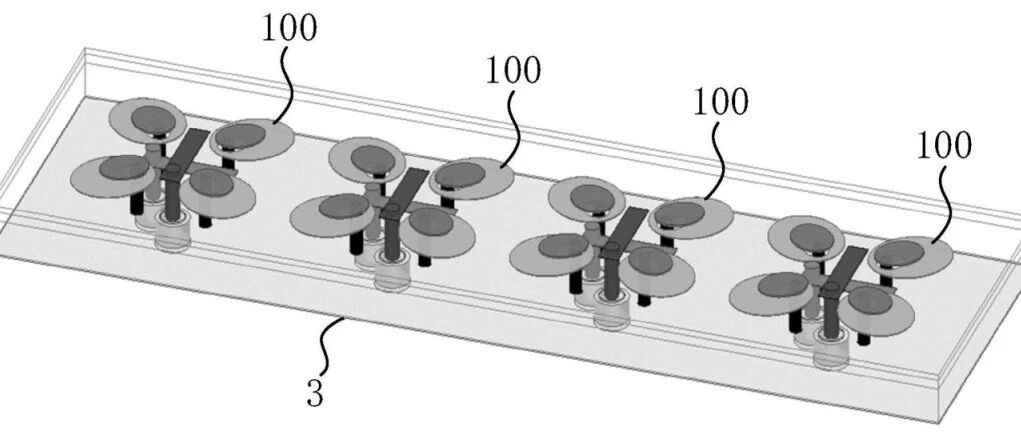

6-8 根天线：负责信号收发，数量是 4G 手机的 2-3 倍； 多个射频模块：5G NR、4G LTE、WiFi6 等各自的信号处理单元； 核心组件：功率放大器（PA）、滤波器、开关、调谐器，就像 “信号链条上的关键齿轮”。
3. 真实痛点案例：多信号共存的 “干扰噩梦”
某手机厂商曾遇到一个问题：手机开启 5G 和 WiFi6 后，WiFi 速率突然下降 30%。排查后发现，是 5G 的 Band 41 频段和 WiFi 的 2.4GHz 频段相互干扰 —— 这就是 5G RFFE 最头疼的 “共存问题”，也是设计的核心难点。
No.2 5G RFFE 核心组件

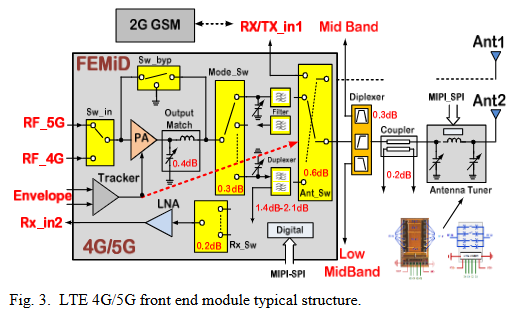

5G RFFE 的本质是 “模块化集成”，每个组件都有明确分工，就像工厂里的不同车间。结合图 3（LTE 4G/5G 前端模块典型结构），我们逐一拆解：
（一）功率放大器（PA）：信号的 “发动机”
功率放大器PA把手机基带的弱信号放大，变成能远距离传输的强信号，相当于 “给信号加力”。
核心要求
既要放大信号（5G HPUE 要求天线端口功率达 26dBm，相当于小路由器的发射功率），又不能失真（否则会干扰其他信号）。 关键技术案例

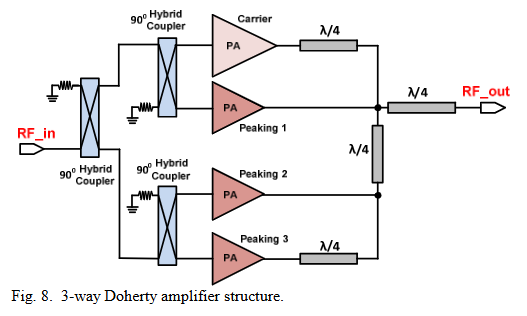

Doherty PA：华为 Mate 50 的 5G 模块用了这种技术，在低功率时效率达 50%，高功率时达 40%，兼顾续航和信号强度；

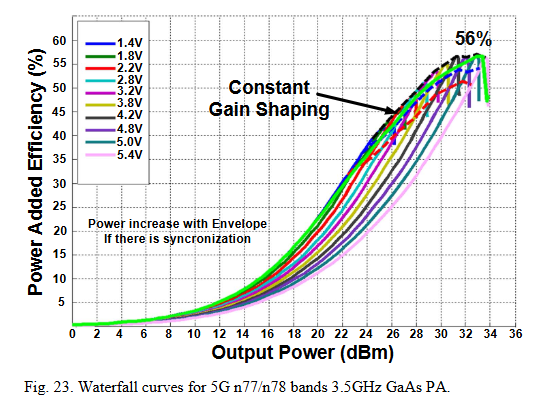

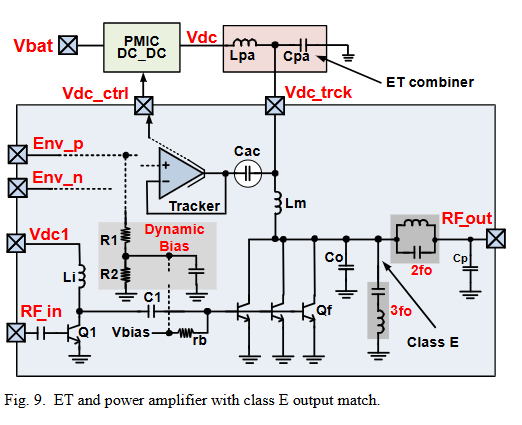

包络跟踪（ET）PA：苹果 iPhone 14 的 A16 芯片搭配 ET 技术，动态调整 PA 供电电压 —— 信号强时给高电压，信号弱时给低电压，让 PA 效率提升 15%，续航多 1 小时。
（二）滤波器：信号的 “守门员”

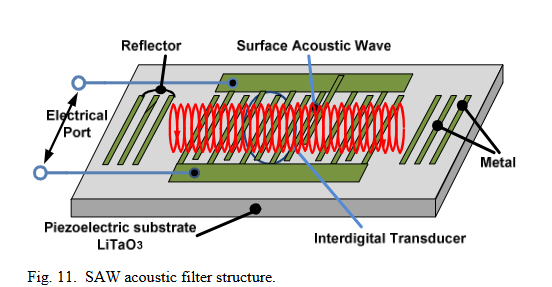

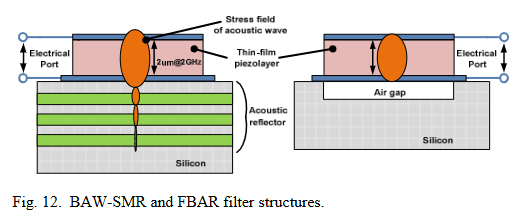

两种核心类型（对应图 11、12）
类型 通俗特点 应用案例 SAW 滤波器 成本低、适合中低频 4G 重耕频段（如 Band 8，900MHz） BAW 滤波器 抗干扰强、适合高频 5G 新频段（如 n77/n78，3.3-4.2GHz）
应用案例
高通骁龙 X70 调制解调器搭配 BAW 滤波器，能让 5G 信号在 WiFi6 密集的写字楼里，抗干扰能力提升 20%，下载速率稳定在 800Mbps 以上。
（三）RF 开关：信号的 “交通指挥员”
核心要求
：切换速度快（微秒级）、信号损失小（插入损耗 < 0.5dB）、抗干扰强。 技术案例

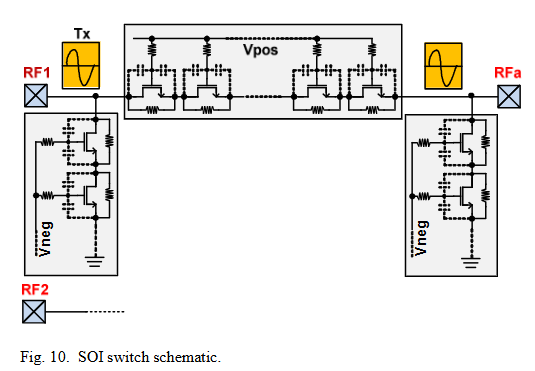

Skyworks 的 SOI 开关（对应图 10），被广泛用于小米 14、OPPO Find X7 等手机，能支持 10 个以上频段的快速切换，切换时信号中断时间 < 1 毫秒，用户几乎感觉不到。
（四）天线调谐器：信号的 “优化器”

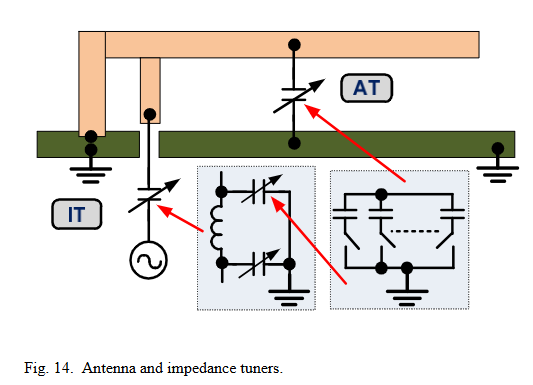

手机天线的 “阻抗匹配管家”—— 不同频段的信号需要不同的阻抗，调谐器能动态调整，让天线始终工作在最佳状态。
应用案例

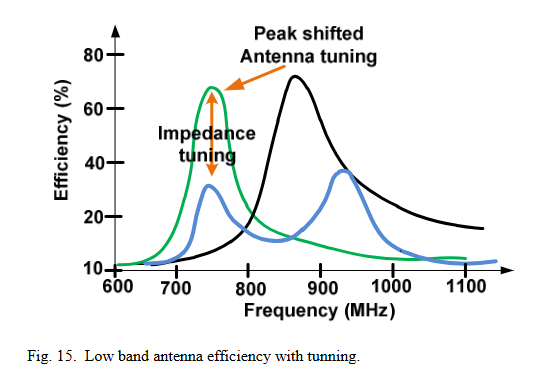

某安卓旗舰手机曾遇到 “低频段信号弱” 的问题，在天线处增加调谐器后（对应图 15），600-900MHz 频段的天线效率从 40% 提升到 65%，农村地区的 5G 信号接收能力提升 30%。

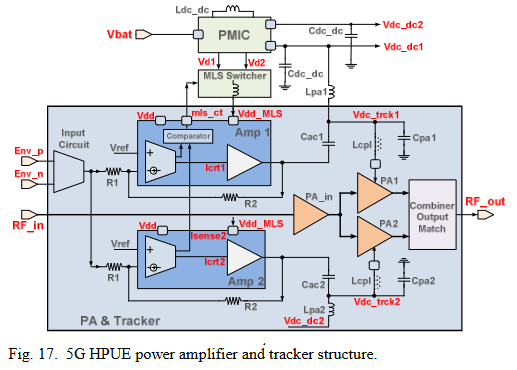

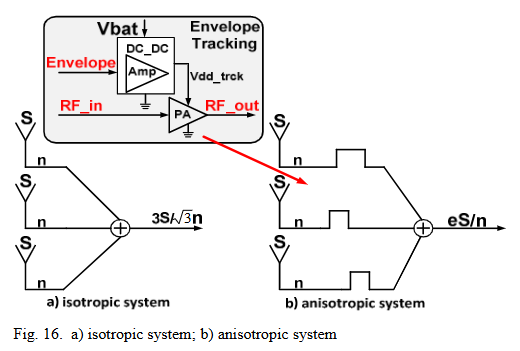

（五）包络跟踪 器（ET）：效率的 “节能大师”
PA 的 “智能供电管家”，根据信号的强弱动态调整供电电压 —— 就像汽车的 “智能变速箱”，高速时挂高挡，低速时挂低挡，避免能量浪费。
实测案例
三星 S24 Ultra 的 5G 模块用了 ET 技术，在同样的 5G 信号强度下，比没有 ET 的手机省电 25%，连续 5G 上网时间从 8 小时延长到 10 小时。
No.3 5G 部署关键场景：NSA 和 SA 的 “信号差异”
5G 有两种部署模式，RFFE 的设计也不同，用通俗的例子就能看懂：

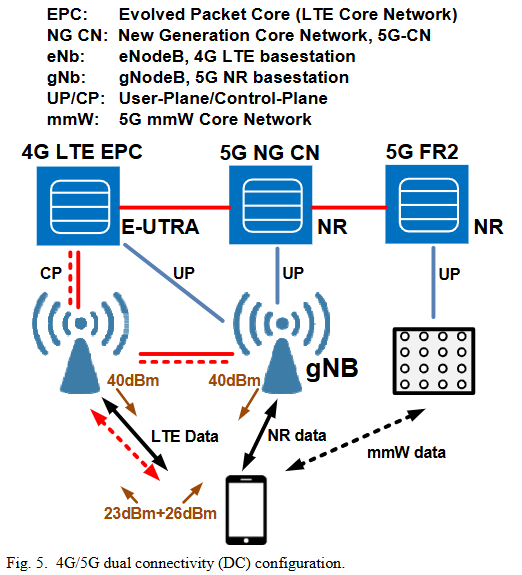

1. NSA（非独立组网）：“4G 搭台，5G 唱戏”
RFFE 要求
：同时支持 4G 和 5G 信号，需要双射频模块协同，比如 iPhone 12 初期的 5G 就是这种模式。 真实案例
：2021 年国内 5G 刚普及，中国移动的 NSA 网络中，手机 RFFE 需要同时处理 4G 的 Band 3 和 5G 的 n78 频段，通过双工器隔离信号，避免干扰。
2. SA（独立组网）：“纯 5G 专属通道”
RFFE 要求
：全频段覆盖，支持 100MHz 带宽，比如华为 Mate 60 的 5G 模块就是纯 SA 设计。 优势案例
：在深圳的 SA 网络下，Mate 60 的 5G 下载速率达 1.2Gbps，比 NSA 模式快 50%，因为 RFFE 不需要兼顾 4G 信号，效率更高。
No.4 5G RFFE 最头疼的问题：干扰抑制
多信号共存必然带来干扰，RFFE 的核心设计目标之一就是 “防干扰”。结合真实案例和图示，看看怎么解决：
1. 三次谐波干扰

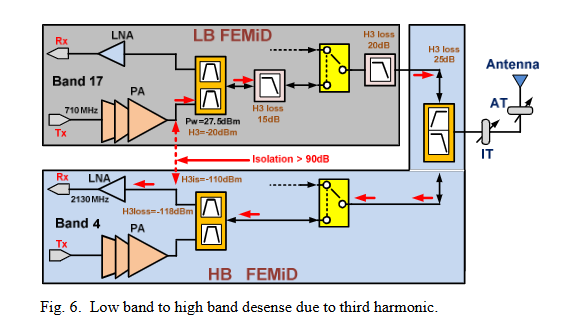

手机在低频段（如 Band 17，700MHz）发射信号时，会产生 3 倍频率的谐波（2100MHz），刚好落在中频段的接收通道，导致中频段信号变弱。
解决案例
OPPO Find X7 用了 “BAW 滤波器 + 屏蔽罩” 方案，让谐波衰减 95dB（相当于干扰信号缩小到原来的 1/3000），完美解决这个问题。

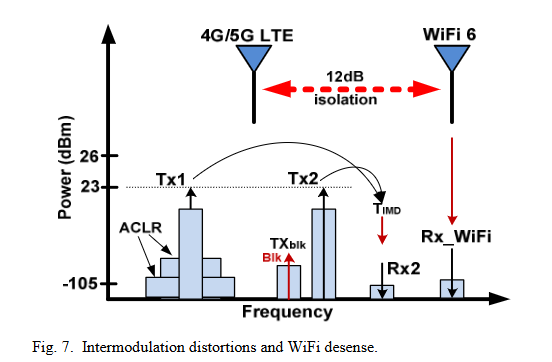

2. 互调失真干扰
两个不同频段的信号（如 5G 的 Band 41 和 WiFi 的 5GHz）同时传输时，会产生新的干扰信号，导致 WiFi 接收灵敏度下降。
解决案例
小米 14 的 RFFE 采用 “高线性度 SOI 开关”，开关的 IIP3（线性度指标）达 87.5dBm，能有效抑制互调失真，让 5G 和 WiFi6 共存时互不影响。
No.5 实测数据说话：5G RFFE 的性能底线
厂商设计 RFFE 时，会用实测数据验证性能，以下是某旗舰手机 n41 频段的实测结果（对应表 II），看看 “合格的 5G RFFE” 该达到什么水平：
对比案例：
合格的 5G 手机：在信号弱的地下室，接收灵敏度 - 118dBm/Hz，能正常通话和上网； 不合格的手机：接收灵敏度 - 110dBm/Hz，会出现通话卡顿、上网掉线。
总结：5G RFFE 的未来趋势
5G RFFE 的设计核心的是 “平衡”—— 平衡性能与功耗、平衡多信号共存与干扰、平衡成本与集成度。未来的发展方向很明确：
更集成：把多个组件集成到一个芯片（如 FEMiD），减少手机内部空间占用； 更智能：通过 AI 算法动态调整组件参数，比如根据环境信号强度优化 PA 功率； 更宽频：支持更多频段，实现 “一部手机全球通用”。
其实 5G RFFE 离我们并不远 —— 你手机的信号强度、续航时间、上网速率，都和它息息相关。下次手机信号不好时，或许可以想想：是不是 RFFE 的某个 “组件” 在 “罢 工”？
