BQ40Z80新板一接电池就报废？电池供电超过24V，故障复现概率高，何解？
大家好，我是EE小新。
我在TI的论坛发现一个有意思的问题，相信大家在硬件设计中很大概率能遇到这种问题。

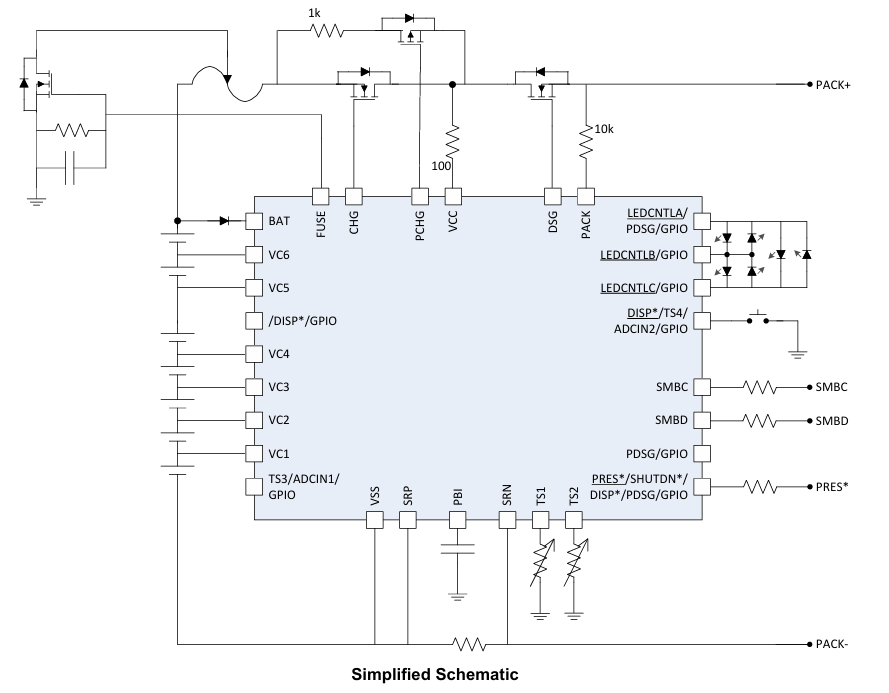

首先看看BQ40Z80这颗芯片，是一颗 2 节至 6 节电池包管理芯片，应用电路如下图所示。
看看问题：

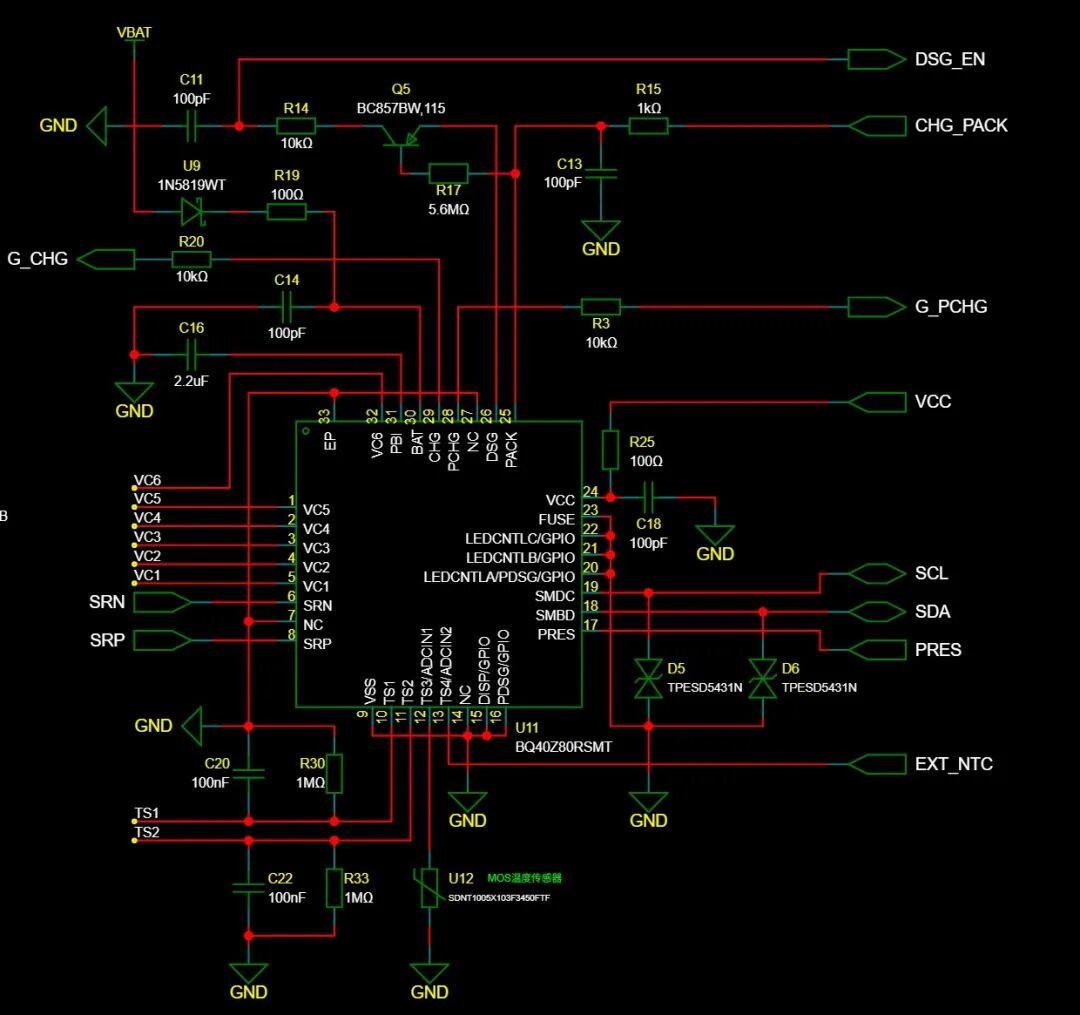

作者是zheyuan（以下简称我），我基于BQ40Z80设计了一个BMS，具有独立且平行的充放电路径。我观察到一个非常奇怪的现象：当一块新板直接连接到电池（即硬供电）时，BQ40Z80芯片很可能会瞬间损坏，表现为完全失去通信。
具体观察如下：
1. 当VBAT低时不会出现这个问题。然而，当VBAT超过24V时，故障的可能性会大幅增加。
2. 我怀疑这是由主板上输入电容(Cin)引起的，在开机时会产生谐振状态，导致电压过冲，从而损坏芯片。调试时，我减少了Cin从3uF降至300nF，并在电容输入端串联了一个3.9 Ω电阻。这几乎消除了开机时可见的火花，但芯片仍然失效，且“故障阈值电压”未增加。

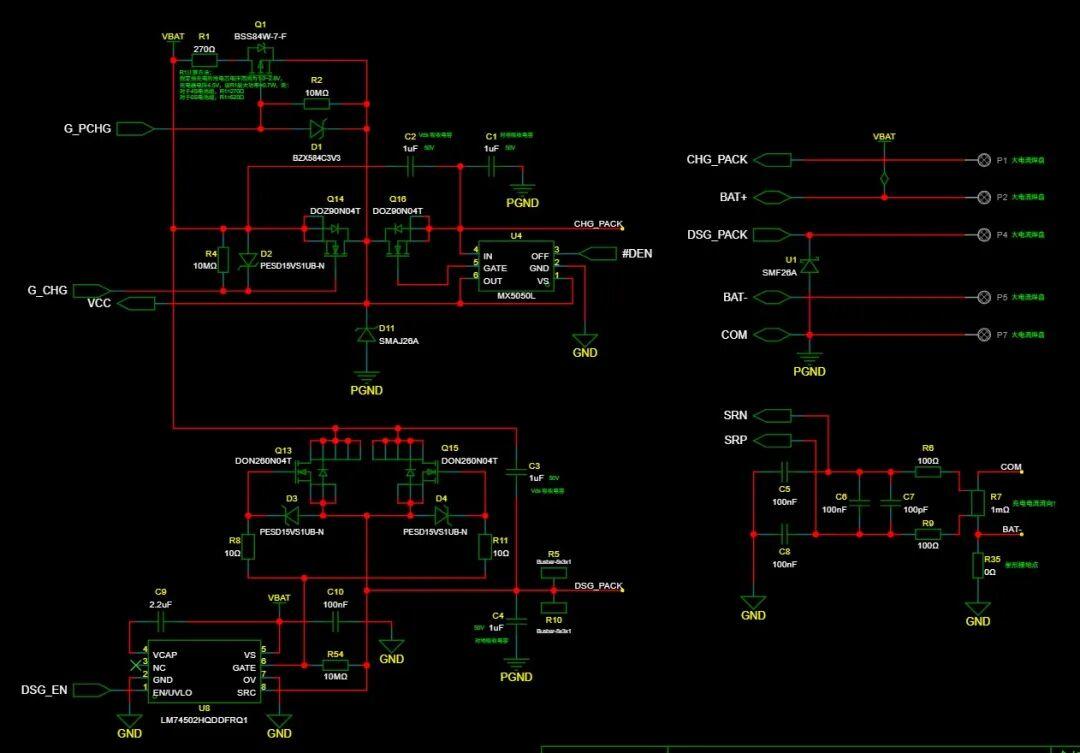

3. 该板实际上包含一个TVS二极管（SMF26A），其阴极连接到VCC，阳极连接到GND。理论上，由于充放电MOSFET带有体型二极管，任何来自电池或CHG_PACK线的电压尖峰都应被该TVS钳制。
有没有专家能分享一下可能是什么导致这个问题的见解或建议？
解决方案：

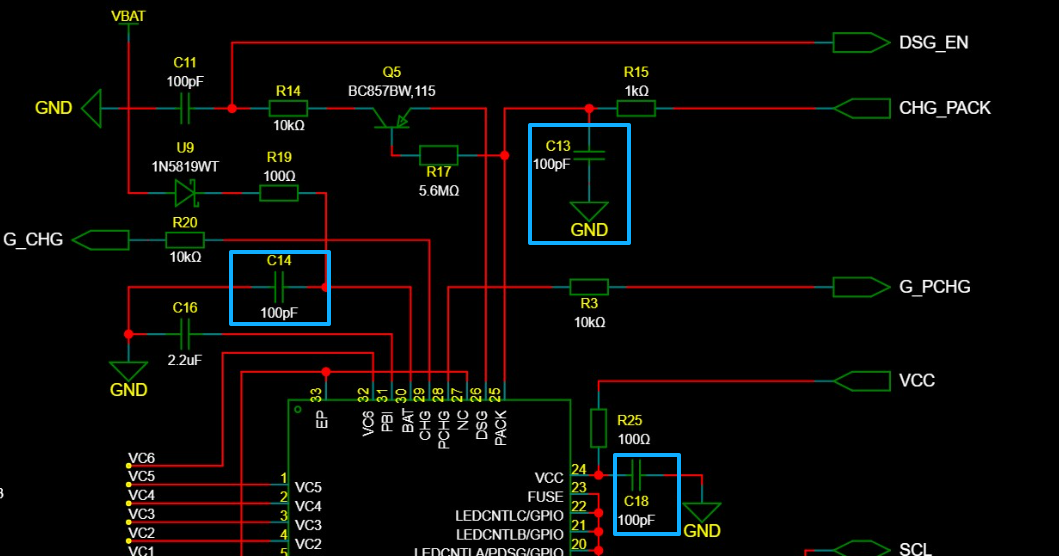

BQ40Z80有三个电源引脚：VBAT、VCC和PACK。根据官方参考原理图，这些引脚都通过RC网络（100 Ω + 100 pF）进行滤波。然而，这个电容值远小于有效吸收电路板连接到电池时产生的电压尖峰。更换为100 nF电容后，问题立即解决。
另外，给大家一个小提示：在我的电路图中，我在VCC引脚处放了一个TVS二极管，用来钳位来自不同方向的瞬态干扰。该方法已在实际电路中验证有效。然而，TVS击穿电压必须经过仔细选择。经过全面测试和考虑，我认为SMF26A / SMA26A / SMB26A是最合适的选择，因为它们与2S–6S电池配置高度契合。虽然SMx24A零件也可以使用，但与高压电池搭配时可能会产生明显漏电流，除非绝对必要，否则请避免使用。
