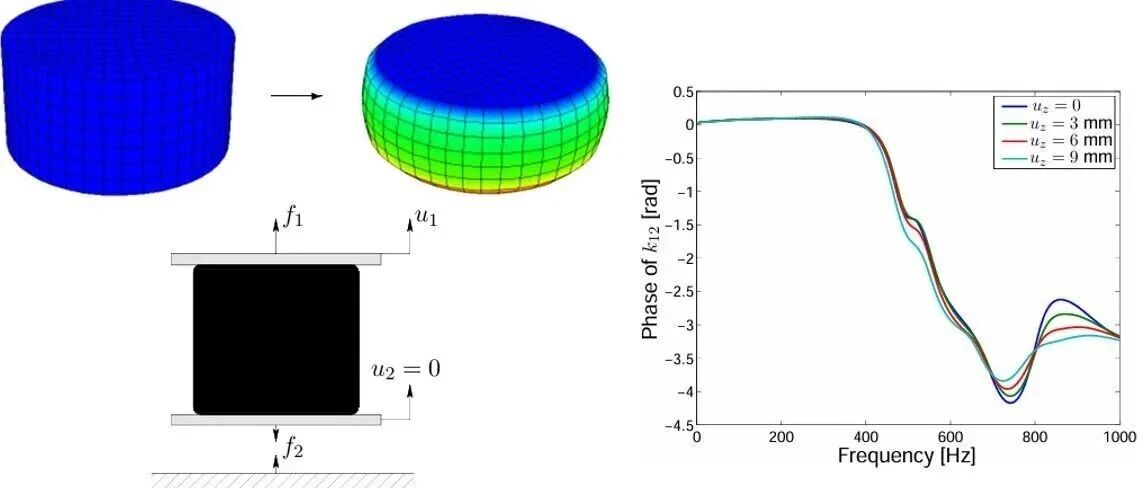

在汽车工程中，结构传播噪声（structure‑bornenoise）是座舱内重要的噪声来源，而发动机振动通过机脚垫传递至车身是其中关键路径之一。为了有效抑制高频振动，提高整车NVH性能，必须准确研究和建模橡胶机脚垫的动态传递刚度（dynamictransferstiffness）特性。本文介绍一种结合有限元分析（FEA）的橡胶机脚垫动力学建模方法，重点讨论**预压缩（staticpreload）**对机脚垫动态刚度的影响。1.引言橡胶机脚垫承担发动机支撑与隔振的双重任务，其主要功能是阻隔发动机高频振动向车身的传递。橡胶材料本身具有高度非线性与不可压缩性，因此为了评估机脚垫在宽频范围内的隔振性能，必须建立一个足够真实的数值模型以模拟其在预载荷条件下的动态行为。研究采用了商用有限元软件Abaqus，通过非线性静态分析与叠加线性谐波分析，构建一套用于预测机脚垫动态刚度随频率变化规律的方法。2.方法与分析流程2.1橡胶材料特性橡胶具有以下典型力学特征：大变形特性：变形过程中应变可达数十甚至上百个百分点；非线性本构关系：载荷—位移曲线明显非线性；近似不可压缩：体积变化极小；黏弹性：动态加载下表现出频率相关性。因此传统线性材料模型难以描述其真实行为，需要采用非线性材料模型并结合静态预变形。2.2分析步骤分析过程分为两个主要阶段：由于发动机重量会使机脚垫产生显著的轴向预压缩，因此需要首先计算这一初始变形状态（图1）。该步骤使用非线性求解器，采用真实橡胶材料模型，得到受载后的稳定形状。图1：机脚垫在轴向载荷下的静态预变形u₁。在静态预变形基础上，叠加小幅振动并进行线性化谐波分析（图2）。假设发动机运行产生的振动幅值相对较小，可将其视为在预变形平衡状态周围的线性扰动。3.动态传递刚度的计算机脚垫的动态行为可用一个分块动态传递刚度矩阵描述，其中包含三个平动方向与三个旋转方向的耦合项。对于轴向方向，动态传递刚度定义为：k12=F2/u1其中：F2：作用在机脚垫另一侧的反力；u1：在上端施加的轴向振动位移。图3与图4分别展示了不同预变形水平下，机脚垫轴向动态传递刚度的幅值与相位随频率变化的典型结果。图3：不同预变形水平下轴向动态传递刚度的幅值图4：不同预变形水平下动态传递刚度的相位曲线从图中可观察到：预压缩会显著改变刚度曲线，特别是在中高频段。4.结果与讨论研究发现：预压缩显著影响机脚垫的动态刚度;某些频率范围内，随着预变形程度增加，动态传递刚度可能急剧变化；动态刚度幅值的增加会使机脚垫隔振性能下降（因为更高刚度→更强传递路径），从而导致结构传播噪声加剧；相位变化反映了机脚垫在不同频率下的能量传递效率与滞后行为，对动力系统NVH调校具有工程意义。这意味着在实际整车NVH仿真与标定过程中，忽略静态预载荷会导致动态刚度评估显著偏差，从而影响隔振设计。5.结论本文基于有限元建模展示了橡胶机脚垫在静态预变形与动态加载共同作用下的动态刚度特征，主要结论如下：静态预压缩对动态刚度影响显著，必须在模型中正确体现。机脚垫在宽频范围内表现出明显的频率相关性，尤其是高频段。随着预压缩程度增加，某些频率范围的动态刚度会明显上升，使隔振性能下降。基于预变形+小幅线性扰动的建模方法适用于机脚垫等橡胶构件的NVH数值分析。该方法为整车NVH分析提供了更准确的橡胶隔振件动态特性输入，适合作为前期设计、材料选择与结构优化的依据。来源：ABAQUS仿真世界
