GJB 151C-2024与GJB 151B-2013深度差异解析:新增测试项目及全附录解读

7月前浏览885

2025 年 1 月 7 日,中央军委装备发展部正式颁布《GJB 151C-2024》,该标准将于 2025 年 3 月 1 日起实施,全面取代 2013 年版的《GJB 151B-2013》。为帮助装备研制、测试验收及电磁兼容(EMC)设计相关人员快速掌握新版标准核心调整,本文从 “引用文件、术语定义、一般要求、测试项目、附录” 五大核心维度,系统梳理两版标准的关键差异,重点突出新增项目(如 CS117 雷电感应瞬态测试)、方法优化(如 FFT 接收机应用)及附录扩展的实用价值,为标准落地应用提供清晰指引。



一、主要变化内容概述



两版标准的修订覆盖范围广泛,除第一章(总则)未修订外,其余所有章节均存在调整,核心变化可概括为两点:

  1. 新增 4 个附录:含资料性附录与规范性附录,进一步完善标准的实操性与指导性;

  2. 新增 1 项测试项目:CS117 “电缆和电源线雷电感应瞬态传导敏感度”,填补了雷电感应瞬态场景的测试空白。



二、引用文件的关键调整

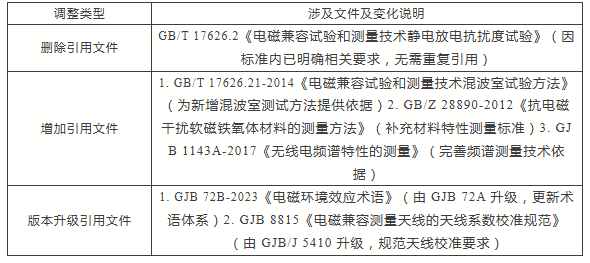

引用文件的修订围绕 “精简冗余、补充新方法、升级旧标准” 展开,具体变化如下表所示:




三、术语、定义与缩略语的更新



为适配新测试场景与技术发展,术语体系进行了 “新增、修改、删减” 三维调整,确保概念表述精准统一。

3.1 新增术语与定义(7 项)

新增术语聚焦 “设备分类、空间定义、信号特性、武器系统”,均引用自 GJB 72B-2023,具体如下:

  1. 设备(equipment):可作为完整单元实现单一功能的电气、电子、机电装置 / 元件集 合;

  2. 分系统(subsystem):含两个及以上集成单元的系统分支,可单独设计测试,但无法独立执行系统完整功能(明确两类需视为分系统的场景);

  3. 暴露的甲板下(exposed below deck):舰船外壳内带电大开口的区域(如机库、船舱、潜艇压力舱外上层建筑),设备 / 电缆易受外部电磁环境影响;

  4. 天线端口(antenna port):发射机 / 接收机 / 放大器连接射频能量的接口(含直接 / 间接连接天线的连接器、端子、波导);

  5. 互连电缆(interconnecting cable):分系统 / 设备壳体外的导线集 合(不含主电源线),细分为 “电源线(非主电源)” 与 “信号线”;

  6. 占用带宽(occupied bandwidth):发射能量占用的频带宽度(默认两端功率为总功率的 0.5%);

  7. 军械(ordnance):含电爆装置的武器系统、弹药、安全应急设备等。

3.2 修改术语与定义(2 项)

针对 “甲板区域”“安全关键设备” 的表述进行优化,更贴合实际应用场景:


3.3 缩略语调整

  • 1、删除 8 项冗余缩略语:AC(交流)、BIT(机内自检)、DC(直流)、EMC(电磁兼容性)、EMI(电磁干扰)、GTEM(吉赫兹横电磁波)、TEM(横电磁波)、TPD(终端保护装置)(因表述通用或标准内已明确全称);

  • 2、新增 2 项实用缩略语:ESD(静电放电)、FFT(快速傅立叶变换)(适配新增测试方法);

  • 3、修改 1 项表述:“ERP(有效辐射功率)” 更新为 “EIRP(等效各向同性辐射功率)”,与国际通用表述对齐。



四、一般要求的细化修订



一般要求围绕 “测试配置、设备操作、参数限制” 进行优化,进一步提升测试的准确性与可操作性,核心调整如下:

4.1 滤波要求(仅适用于海军)

针对 50Hz 设备的 “线 — 地电容量” 限制收紧:

旧版(151B):≤0.1μF;新版(151C):≤0.07μF,减少地线干扰风险。

4.2 金属接地平板(屏蔽室外测试)

接地平板覆盖范围扩大:

旧版:测试配置边界各方向至少超 1.5m;新版:至少超 2.5m,提升测试环境稳定性。

4.3 EUT 电缆敷设要求(新增两类场景)

1.大型 EUT(机柜 / 落地式设备):

  • 机柜电缆从顶部 / 近顶部走线:需下垂至测试台接地平板,平行边界前缘走线 2m;

  • 落地式设备电缆从顶部走线:同机柜要求;从底部走线:需上引至接地平板,平行边界前缘走线 2m。

2.外置电源适配器供电的 EUT:

  • 输入主电源线按常规要求布置;

  • 输出电源线:长度>2m 时 “Z” 字形折叠至 2m,长度<2m 时展平,均需平行边界前缘布置后接 EUT。

4.4 FFT 接收机应用(新增测量要求)

明确 FFT 接收机的使用条件与参数设置:

  1. 允许使用场景:用户界面可直接控制 / 验证表 2(带宽及测量时间)参数,且无法直接控制 FFT 功能;

  2. 驻留时间定义:表 2 中驻留时间为 “总采样时间”,不含处理时间(避免测量误差)。

4.5 敏感度信号调制(补充脉冲参数)

  1. 新增调制脉冲的上升 / 下降时间要求:CS114、RS103 测试中,1kHz、50% 占空比脉冲的上升 / 下降时间≤20ns(定义为 “10% 幅值→90% 幅值”“90% 幅值→10% 幅值” 的时间间隔);

  2. CS114 信号扩展:新增 “单频连续波信号”,与原脉冲调制信号共同作为测试信号(覆盖更多干扰场景);

  3. 灵活调整原则:保留 “订购方可指定调制方式” 的条款,鼓励结合实际电磁环境优化测试方案。

4.6 测试设备计量周期(调整频率)

优化无源 / 有源装置的计量频率,平衡准确性与经济性:

  1. 无源装置(天线、电流探头、LISN 等):每 2 年至少计量 1 次;

  2. 有源装置(杆天线、电场探头等):每年至少计量 1 次(旧版未明确区分,新版更精准)。



五、详细测试项目的差异



22 项测试项目中,1 项为新增(CS117),21 项旧项目均存在 “限值调整、方法优化、适用平台更新”,核心差异如下:

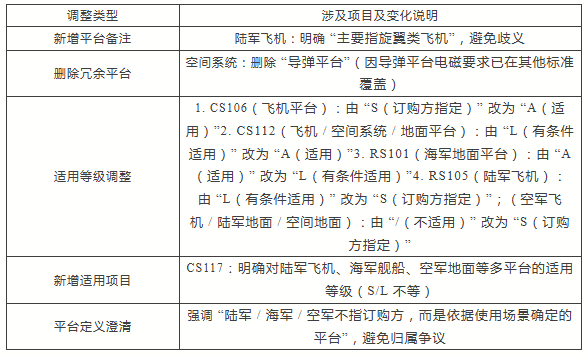

5.1 测试项目适用平台调整(8 项关键变化)


5.2 重点测试项目的具体变化

(1)新增项目:CS117 “电缆和电源线雷电感应瞬态传导敏感度”

针对雷电感应瞬态场景,填补旧版空白,核心内容包括:

  • 测试波形:按平台结构阻抗规定 6 类波形(如波形 1:T1=6.4μs±20%、T2=69μs±20%;波形 5A:T1=0.25μs±20%、T2=40μs±20%);

  • 测试电平:按设备安装部位分 “内部设备”“外部设备”,明确不同等级的测试电平与最大电平;

  • 测试方法:含 “多重回击”(1 次首次回击 + 13 次再击,分布≤1.5s)与 “多重脉冲组”(每组 20 个瞬态,组间间隔 30~300ms,共 3 组),通过注入探头将脉冲注入受试电缆。

(2)CE101(电源线传导发射)

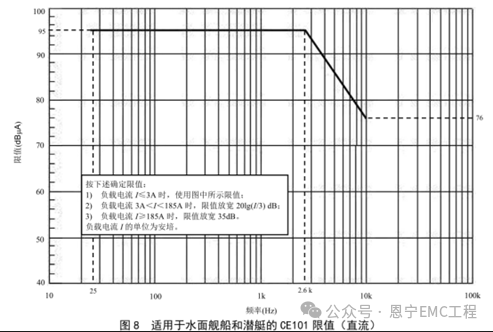

  • 限值明确:区分平台限值 —— 图 8~10 适用于水面舰船 / 潜艇,图 11 适用于海军 ASW 飞机 / 陆军飞机(含机场维护区),空间系统可按订购方要求用图 11;

  • 电流计算:三相电源的 “基波电流” 明确为 “电流探头在基波上的测量数据”,直流电流可用卡钳仪表测量(旧版表述模糊)。

(3)CE106(天线端口传导发射)

  • 测试优先级:新增 “有源天线、非 50Ω 阻抗设备优先用 RE103 测试” 的说明;

  • 豁免频段扩展:海军水面舰船中,峰值功率>1kW 的发射机,豁免频段由 “基波 ±5%” 扩展为 “f 扩 =±f×(0.05+(0.001/dB)×(PtPk [dBm]-60 [dBm]))”(PtPk 为峰值发射功率),更贴合高功率设备实际场景;

  • 术语更新:“发射信号带宽” 改为 “占用带宽”,与新增术语对齐。

(4)CS112(静电放电敏感度)

  • 测试方法转型:由 “偏向电压测量” 改为 “偏向电流测量”,提升测试准确性;

  • 新增系统检查:明确 ESD 发生器的电压(静电电压表)、电流(静电电流靶)检查配置;

  • 限值等级细化:按测试电压分 4 级(±2kV、±4kV、±8kV,含接触 / 空气两种放电方式)。

(5)RE102(辐射发射)

  • 天线高度调整:默认高度仍为 1.2m,但新增 “随 EUT 高度调整” 的灵活要求,确保 3dB 波瓣覆盖 EUT 全侧面(含电缆);

  • 天线位置:200MHz 以上需增加位置数量,确保覆盖 EUT 壳体及电缆的关键线段。

(6)RE103(天线端口辐射发射)

  • 豁免频段修改:与 CE106 一致,海军水面舰船高功率(>1kW)发射机的豁免频段按 “f 扩公式” 扩展,保持标准内部一致性。



六、附录的新增与优化

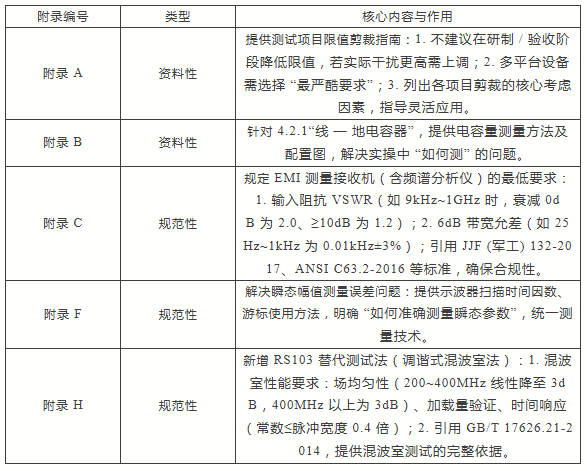

新版标准新增 4 个附录,同时优化原有附录,从 “应用指南、测量方法、设备规范、替代测试法” 四个维度完善支撑体系,具体如下:




结语



《GJB 151C-2024》通过 “新增 1 项测试(CS117)、4 个附录,优化 21 项旧测试、术语体系及引用文件”,全面提升了电磁兼容测试的 “场景覆盖性、方法准确性、实操指导性”。对于装备行业相关单位而言,需重点关注三大方向:

  1. 新增项目落地:针对 CS117 雷电感应瞬态测试,配套采购注入探头、波形发生器等设备,完善测试环境;

  2. 方法细节调整:如 FFT 接收机参数设置、接地平板范围扩大、电缆敷设规范等,需更新测试作业指导书;

  3. 附录工具应用:利用附录 A 的剪裁指南、附录 F 的瞬态测量方法、附录 H 的混波室替代法,提升测试效率与灵活性。

本文通过全维度差异解析,为标准适配提供清晰路径,助力相关单位快速完成技术升级,确保装备在复杂电磁环境下的可靠性与安全性。


来源:电磁兼容之家
