2025年6月，《中国矿业》期刊发布了一项重磅研究——宝日希勒露天煤矿采用Tavares破碎模型，通过EDEM仿真实现了9000t/h双齿辊破碎机的性能优化，破碎比达38.7，彻底解决了半连续工艺中物料运输堵塞的行业痛点。

无独有偶，同期CSDN文库披露，某3D打印企业借助离散元仿真优化SLS工艺铺粉环节，将零件表面精度提升23%。这两则热点新闻看似分属矿业与增材制造两大领域，却指向同一个核心技术——颗粒破碎与流动的精准仿真，而Tavares模型正是其中的关键支撑。

对于从事离散元仿真的工程师、科研人员及理工科学生而言，如何将Tavares模型的理论优势转化为实际工程解决方案，如何在EDEM与Rocky DEM双软件中实现参数精准标定，始终是行业痛点。由笔者【CAE仿真工坊】推出的《EDEM和Rocky DEM中Tavares破碎模型理论-实验-仿真详解》视频课程，恰好以“理论-实验-仿真”三位一体的教学体系，为这些难题提供了系统性解决方案。本文将结合我的课程（试看部分）内容，从应用场景、技术价值与实操落地三个维度，解析Tavares模型的技术内核与学习路径，让大家直观感受课程的干货密度与实用价值。

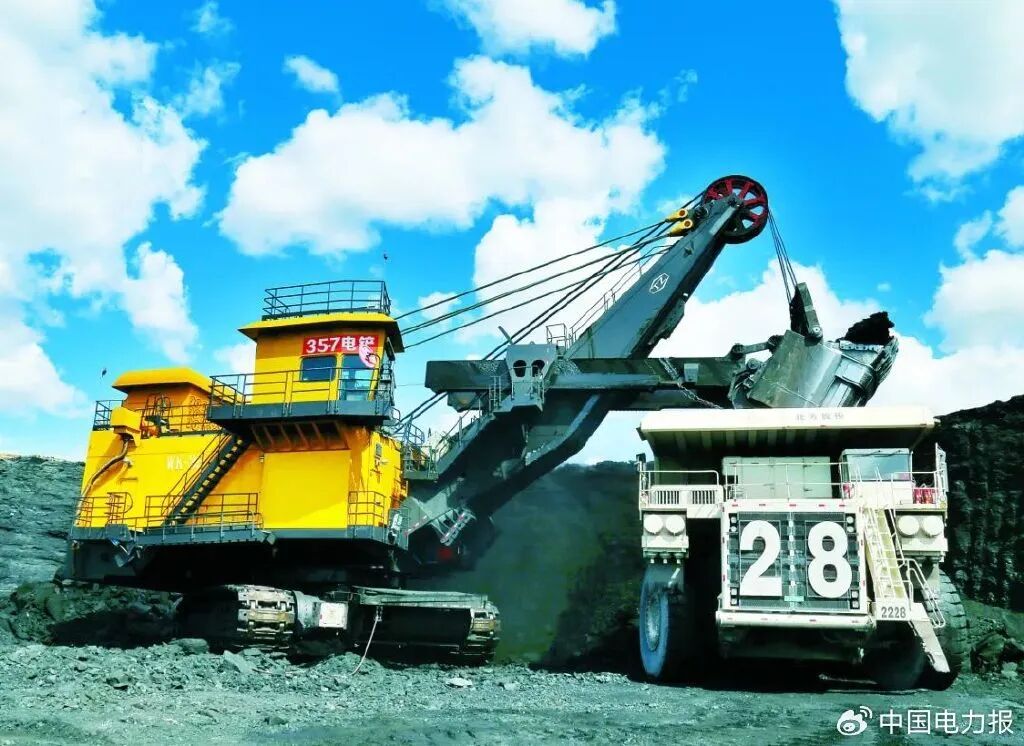

雁宝能源宝日希勒露天煤矿

Tavares模型从矿山到实验室的全领域覆盖

在离散元仿真领域，Tavares模型并非单一场景的“专用工具”，而是覆盖矿产加工、材料科学、机械工程等多领域的“通用解决方案”。从最新行业实践来看，其应用场景主要集中在三大核心领域，这也正是我的课程参数标定实验的重要实践背景。

矿业破碎设备：从“经验试错”到“仿真预判”的转型

2025年宝日希勒露天煤矿的案例，堪称Tavares模型在矿业领域的标杆应用。该矿采用半连续工艺处理剥离物料，双齿辊破碎机作为核心设备，其处理能力直接决定整个运输系统的效率。传统方案中，工程师需通过现场调试调整辊缝、转速等参数，单次试错成本超10万元，且难以精准匹配9000t/h的设计产能。

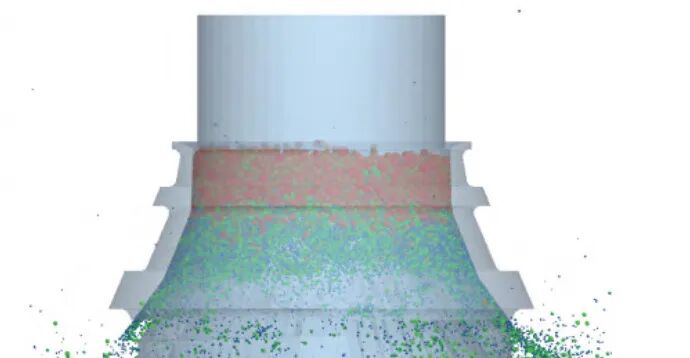

在EDEM中，圆锥破碎机的tavares破碎模型，目前只能用球形颗粒破碎，破碎后的颗粒也是球形颗粒

通过Tavares模型仿真，项目团队首先在EDEM中构建了1:1设备模型，基于现场统计的100-2000mm入料粒径数据，完成基础参数标定。

基础参数标定是Tavares模型仿真的前提，没有精准的实验数据支撑，后续的仿真分析全是空中楼阁。我们做矿业破碎仿真时，第一步必须先获取现场矿石的物理力学参数，比如断裂能、摩擦系数、单轴抗压强度这些核心指标，再通过规范的实验流程，把这些指标转化为仿真软件能识别、能应用的参数。

我还详细拆解了实验流程：针对矿业场景的大粒径矿石，我们通常采用YAW-600型液压伺服试验系统做单轴压缩试验，通过力-位移曲线积分计算断裂能，再拟合对数正态分布函数，得到断裂能的统计分布模型。这里要注意，实验过程中必须控制加载速率，一般设定为0.5mm/min，避免加载过快导致数据失真，同时要多次重复实验，取平均值减少误差。

宝日希勒煤矿项目团队正是遵循这一流程，将实验获取的矿石断裂能数据导入模型，最终模拟结果显示：破碎后平均粒径从1121mm降至28.95mm，功率响应与设计值偏差仅3%，完全满足后续皮带输送的安全要求。这类应用场景的核心需求，在于解决“大粒径、高负荷”下的破碎性能预测问题。

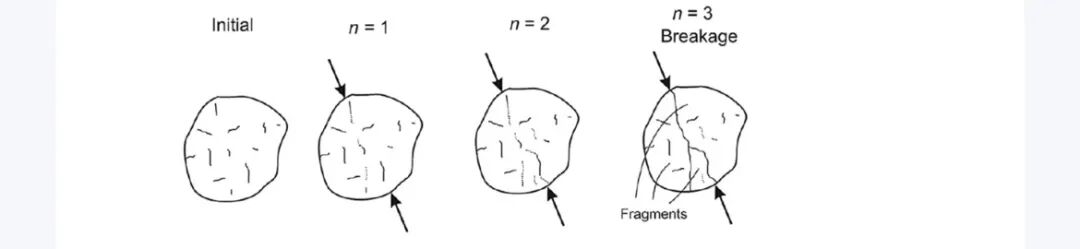

tavares破碎模型中，物料冲击次数增多，损伤累积到了一定程度，物料开始破碎

特别提醒：很多工程师做矿业仿真时容易踩坑，跳过实验标定直接套用软件默认参数，结果仿真结果与实际工况偏差超过30%，根本无法指导生产。大家一定要记住，不同矿区的矿石属性差异极大，即使是同一矿区，不同层位的矿石力学性能也有区别，必须针对性做实验标定。

增材制造SLS工艺：微米级颗粒的“精准操控”

与矿业的“宏观破碎”不同，增材制造领域的Tavares模型应用聚焦于微米级粉末的流动与堆积。2025年10月CSDN文库发布的研究显示，某企业在SLS工艺中采用EDEM仿真优化铺粉环节，通过Tavares模型模拟尼龙粉末的破碎与团聚行为，将铺粉均匀性提升18%，零件致密度从92%提高至96%。

这一场景的核心挑战在于“多物理场耦合下的参数标定”，对此我认为：增材制造的SLS工艺比较特殊，粉末不仅受刮刀的机械力作用，还会受到激光加热产生的热应力影响，颗粒可能发生软化、黏结甚至微破碎，这就要求我们的实验标定必须兼顾力学参数和热物理参数。除了常规的摩擦系数、弹性模量，还要通过差示扫描量热法测定粉末的熔融温度、比热容，通过高温拉伸试验测定不同温度下的屈服强度，这些参数都要同步导入Tavares模型，修正破碎判据才能保证仿真精度。

我们之前帮一家3D打印企业做技术支持，他们一开始只测了常温下的粉末参数，仿真结果和实际铺粉效果偏差很大，零件表面出现明显瑕疵。后来按照课程里的方法，补充了不同温度下的参数标定，调整了模型中的能量阈值，仿真结果立刻贴合实际，最终帮他们优化了铺粉速度和刮刀压力，解决了零件精度问题。

对于材料科学专业学生或3D打印行业工程师而言，这些实操经验能帮助他们快速建立“颗粒属性-工艺参数-零件质量”的逻辑链条，避免在仿真中陷入“参数调优无方向”的困境。

半自磨机钢球级配：磨矿效率的“数字优化”

2023年公布的一项发明专利（CN 115845991 A），揭示了Tavares模型在磨矿领域的创新应用——通过预测半自磨顽石破碎效果，确定最优钢球级配。传统磨矿工艺中，钢球级配依赖经验公式，顽石积累问题常导致设备负荷波动，磨矿效率下降15%-20%。

该专利技术的核心步骤，与课程讲解的“基础参数标定流程”高度契合。例如：磨矿场景的参数标定，重点在于钢球与矿石的接触参数测定。我们首先要做原矿的单轴压缩试验和落锤冲击试验，获取力-位移曲线和冲击能量数据，拟合损伤变量与位移的幂函数，得到损伤累积常数；然后还要测定钢球与矿石、矿石与衬板之间的摩擦系数、碰撞恢复系数，这些参数直接影响钢球的运动轨迹和矿石的破碎效果。

针对关键的t10破碎分布函数，t10值就是破碎后物料粒径是原颗粒1/10的占比，这个数值能反映颗粒的破碎敏感性。我们通过不同冲击能量下的破碎试验，统计t10值，绘制t10-冲击能量曲线，再把曲线参数导入Tavares模型，就能精准模拟不同钢球级配下矿石的破碎程度。之前有学员按照这个方法做半自磨机仿真，很快就筛选出了最优级配方案，让顽石产率降低25%，合格粒级产率提升18%，大幅减少了实验室磨矿试验的工作量。

Tavares模型为何成为离散元仿真的“必学内容”

从上述应用场景不难看出，Tavares模型之所以成为离散元仿真领域的“核心工具”，其价值不仅在于“精准预测破碎行为”，更在于“打通理论、实验与仿真的闭环”，解决了传统方法难以突破的三大行业痛点。

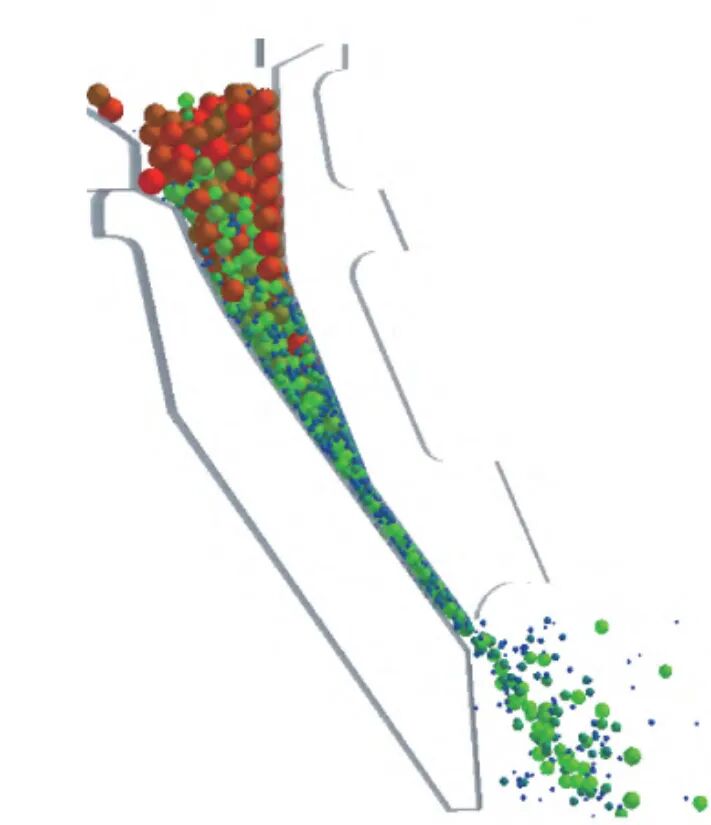

EDEM中圆锥破碎机破碎腔内的物料的挤压破碎的示意图

突破“实验不可观测”的技术瓶颈

传统颗粒破碎研究中，许多关键过程难以通过实验直接观测。例如，露天矿破碎机内部的颗粒碰撞、SLS工艺中粉末床的微观流动、半自磨机内钢球与矿石的相互作用，要么处于高温、高压的封闭环境，要么发生在微米、毫米尺度，可视化难度极大。对此我给出了技术解决方案：

Tavares模型的核心优势就是数值重构，能把不可观测的破碎过程直观呈现出来。它的逻辑很简单，就是用实验数据给模型‘喂料’，通过基础实验获取颗粒的临界破碎能量、损伤累积规律这些核心指标，再在模型中设定对应的判据，就能还原颗粒从受力、损伤到破碎的全过程。我们做仿真不是为了得到一堆数据，而是为了通过数据看到背后的物理过程，找到工艺优化的方向。

结合双齿辊破碎机案例我还做了补充：

比如我们监测每个颗粒在破碎腔内的能量吸收情况，就能清楚看到哪些区域能量不足，颗粒破碎不充分，哪些区域能量过剩，导致过度破碎浪费能耗。针对这些问题调整辊轮转速、辊缝，就能实现精准优化。这种可视化分析能力，是传统实验方法无法比拟的，也是Tavares模型能广泛应用的核心原因。

降低“多软件适配”的学习成本

离散元仿真领域，EDEM与Rocky DEM是两款主流软件，但二者在Tavares模型的参数设置上存在差异，这也是很多学习者的痛点。我专门针对双软件适配做了详细讲解：很多学员问我，学会了EDEM的Tavares模型，再用Rocky DEM是不是还要重新学？其实不用，核心就是掌握实验参数到软件参数的映射方法。同一组实验数据，在两款软件中只是输入路径和表述不同，本质逻辑是一致的。

我还拆解了具体差异：EDEM有GEMM材料库，提供了一些预校准参数，我们可以在材料库基础上根据实验数据微调，颗粒替换算法需要手动设定碎片生成规则；Rocky DEM没有现成的材料库，更强调自定义接触模型，但支持自动生成符合特定粒径分布的碎片。我们在实验标定阶段获取的核心参数，比如断裂能、摩擦系数，在两款软件中是通用的，只是需要根据软件特性调整部分辅助参数，比如EDEM中的滚动阻力矩，Rocky DEM中的刚度系数。

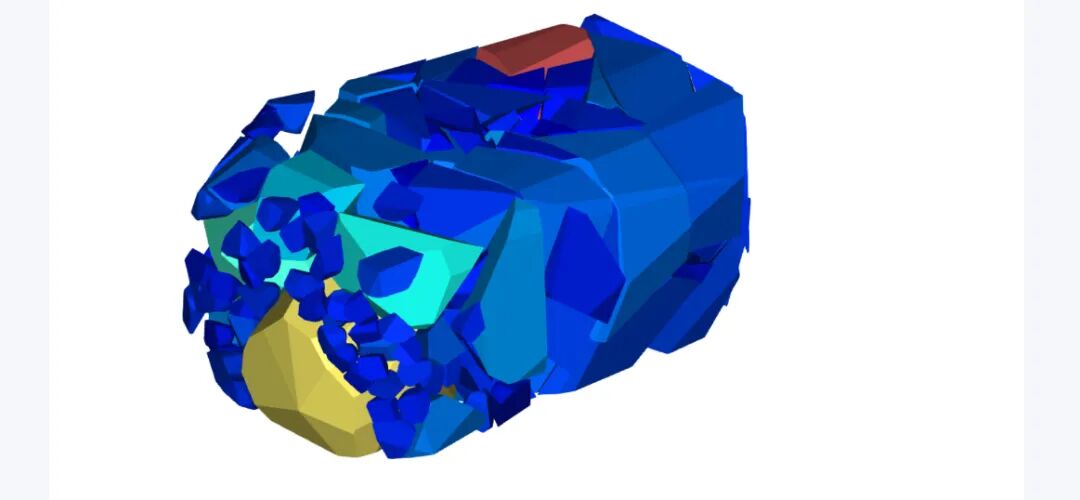

Rocky DEM中，tavares破碎模型使用多面体破碎-效果图

这种双软件对照讲解，大幅降低了学习者的跨软件学习成本，提升了技能通用性。

缩短“从仿真到工程”的落地周期

离散元仿真的最终目的是解决实际工程问题，但很多学习者常陷入“会仿真不会应用”的困境。总之，我们学习Tavares模型，核心是要建立仿真结果与工程指标的关联，把仿真数据转化为可执行的工程方案。基础参数标定就是搭建这座桥梁的关键，因为只有实验数据精准，仿真结果才能对应实际工程指标。

曾几何时，有一家矿产加工企业的学员，之前做破碎机仿真总是得不到可用结果，后来参加课程学习实验标定方法，重新做了参数测定和模型校准，设备调试周期从2个月缩短到2周，试错成本降低70%。他们就是通过Tavares模型输出的破碎比、颗粒流率、功率响应曲线，直接判断设备参数是否符合设计要求，让仿真真正指导生产。现在企业招聘离散元仿真人才，最看重的就是这种落地能力，这也是我们课程重点培养的核心能力。

如何搭建Tavares模型的学习框架

作为整个课程的开篇，第一讲“基础参数标定实验简介”（可免费试看）并非简单罗列实验步骤，而是从应用需求出发，构建理论-实验-仿真的完整学习框架，语音文字稿的内容编排也充分体现了这一思路，每个模块都紧密结合实际应用场景，确保学习者“学即能用”。

实验设计：明确“仿真需要什么数据”

很多学习者在开展仿真时，常陷入盲目采集实验数据的误区。在我看来，做实验设计之前，一定要先明确仿真目的和应用场景。不同场景需要的参数不一样，矿业破碎重点测宏观力学参数，增材制造要兼顾力学和热物理参数，磨矿场景还要补充接触参数，不能盲目跟风测数据，既浪费时间又没有意义。

针对不同场景，我们要选择合适的实验设备和方法。大粒径矿石用液压伺服试验系统做单轴压缩，微米级粉末用激光粒度仪测粒径分布，高温场景要用到高温拉伸试验机。同时要规范实验流程，控制实验变量，比如加载速率、温度、湿度，这些因素都会影响实验数据的准确性，进而影响仿真结果。

通过这种针对性讲解，帮助学习者避开实验设计的误区。

数据处理：掌握“实验数据如何用”

获取实验数据后，如何转化为仿真参数，是Tavares模型应用的关键。比如断裂能计算，我们可以把单轴压缩试验得到的力-位移曲线导入Excel，用梯形积分法计算面积，这个面积就是断裂能。然后我们要对多组实验数据进行统计分析，拟合分布函数，因为颗粒的力学性能存在离散性，不能只用单一数值，要用分布模型才能更贴近实际工况。

数据处理完不能直接导入模型，还要做验证。比如我们可以通过堆积试验，测定颗粒的堆积密度，再和仿真结果对比，如果偏差超过5%，就说明摩擦系数、颗粒形状这些参数有问题，需要重新调整实验数据。这种闭环验证思维，是确保仿真结果可靠的关键，大家一定要养成习惯。

软件映射：实现“实验参数到仿真的转化”

将处理后的实验数据导入软件，是基础参数标定的最终环节。在EDEM中，我们可以先在GEMM材料库中找到相近的材料模板，把实验测得的密度、弹性模量、摩擦系数填进去，再根据实验数据微调；在Rocky DEM中，要手动创建接触模型，把Hertz-Mindlin模型的刚度系数、阻尼系数，和实验数据对应起来。这里要注意，两款软件的参数单位可能不同，导入时一定要统一单位，避免出现数量级错误。

之前有学员把颗粒形状参数忽略了，直接用默认的球形颗粒，结果仿真的堆积密度和实际偏差超过20%。还有学员没统一单位，把毫米当成米导入，模型直接报错。这些细节问题，大家在实操时一定要注意，实验参数的完整性和准确性，直接决定了仿真的成败。

Tavares模型—离散元仿真工程师的“核心竞争力”

从宝日希勒露天煤矿的高效破碎，到3D打印的精准铺粉，再到半自磨机的优化级配，Tavares模型正成为推动离散元仿真技术落地的核心工具。对于从事这一领域的工程师、科研人员及学生而言，掌握Tavares模型不仅是掌握一项技能，更是建立一套从实验到工程的系统思维。

以上内容来自我的《EDEM和Rocky DEM中Tavares破碎模型理论-实验-仿真详解》课程的第一讲，它正是这套思维的入门钥匙。通过基础参数标定实验的系统讲解，结合讲师干货满满的语音教学，学习者能快速建立“实验数据-软件参数-工程指标”的逻辑链条，避开仿真实操中的常见误区。课程后续还将深入讲解Tavares模型原理、双软件参数对照、进阶调试技巧等内容，形成完整的知识体系，请识别下方二维码试看。
