轴承仿真温度沿周向和轴向分布出图

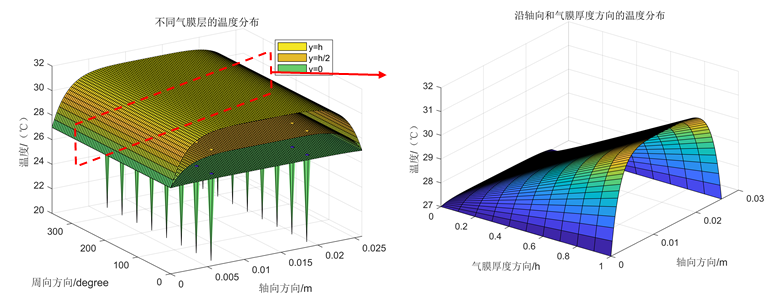

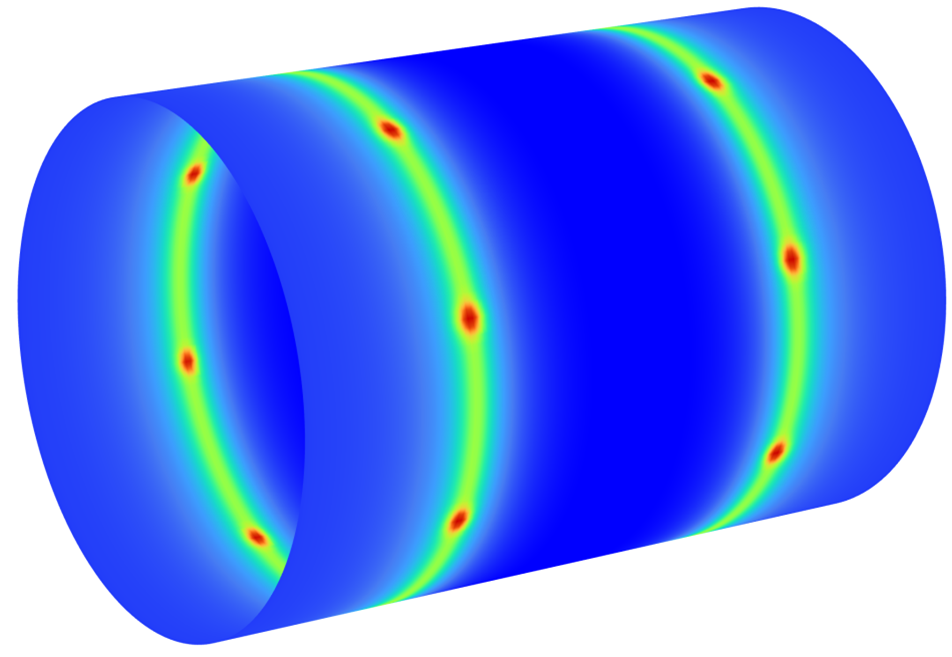

要将下左图所示的温度分布，生成下右图类似的温度沿周向和轴向分布出图。

在ANSYS Workbench中导出稳态热仿真指定面的温度与坐标数据，可按以下步骤操作：

（1）设置导出格式（包含坐标信息）

进入Mechanical模块‌：打开热仿真项目的Solution模块。

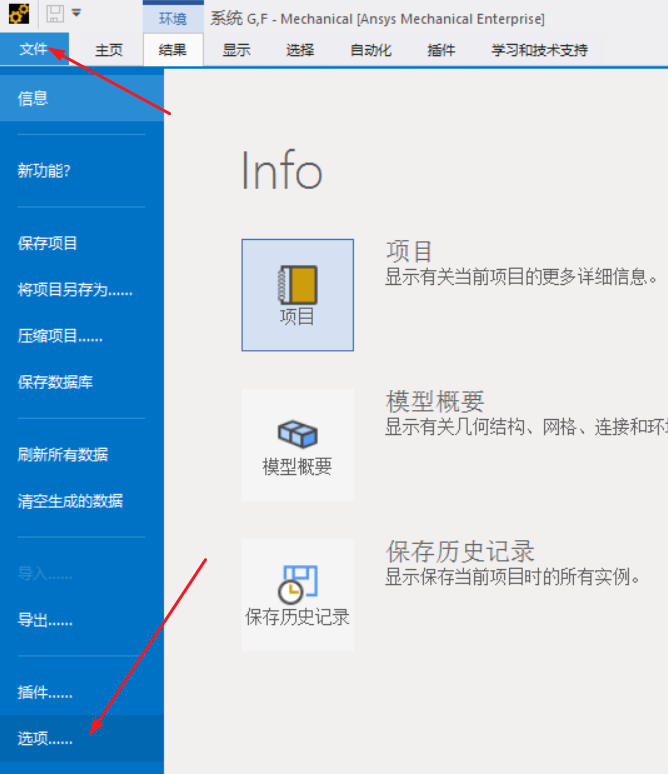

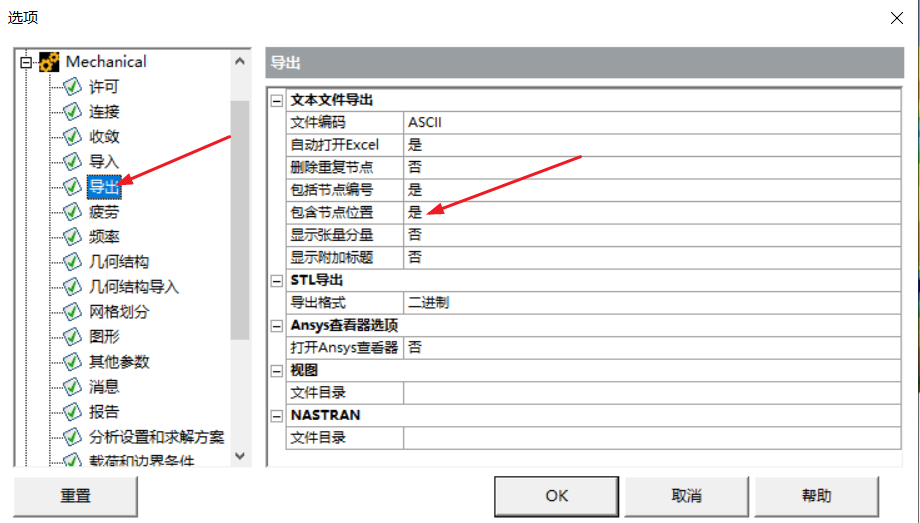

‌修改导出设置‌：点击菜单栏 File > Options > Export，将 Include Node Location 设置为 ‌Yes。

此设置确保导出的数据包含节点坐标。

（2）创建指定面的节点集 合（Named Selection）

‌选择目标面‌：在模型树中右键点击指定面（如 Geometry > Surface），选择 ‌Create Named Selection‌ 并命名该面。

‌生成节点组‌：右键新建的Named Selection，选择 Create Nodal Named Selection，将几何面的节点保存为独立集 合。

此操作确保仅导出该面的节点数据。

（3）导出温度与坐标数据

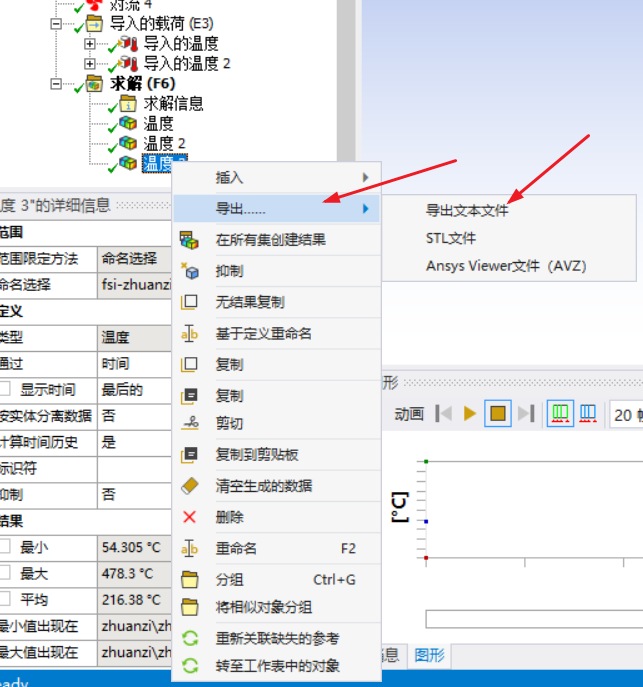

选择温度结果‌：在Solution分支下右键点击 Temperature 或其他温度相关结果项。

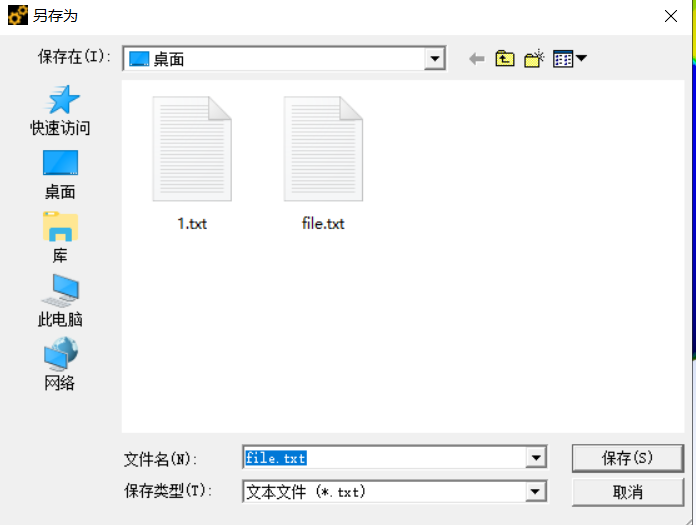

‌导出数据‌：选择 Export > Export Text File，保存为TXT格式‌。导出文件包含节点坐标及对应温度值，数据按节点顺序排列。

注意事项：

‌格式验证‌：导出后检查TXT文件，确认列标题包含 X/Y/Z Coordinate 和 Temperature。

‌瞬态分析扩展‌：若为瞬态仿真，需在导出时指定时间步或选择所有时间点的数据。

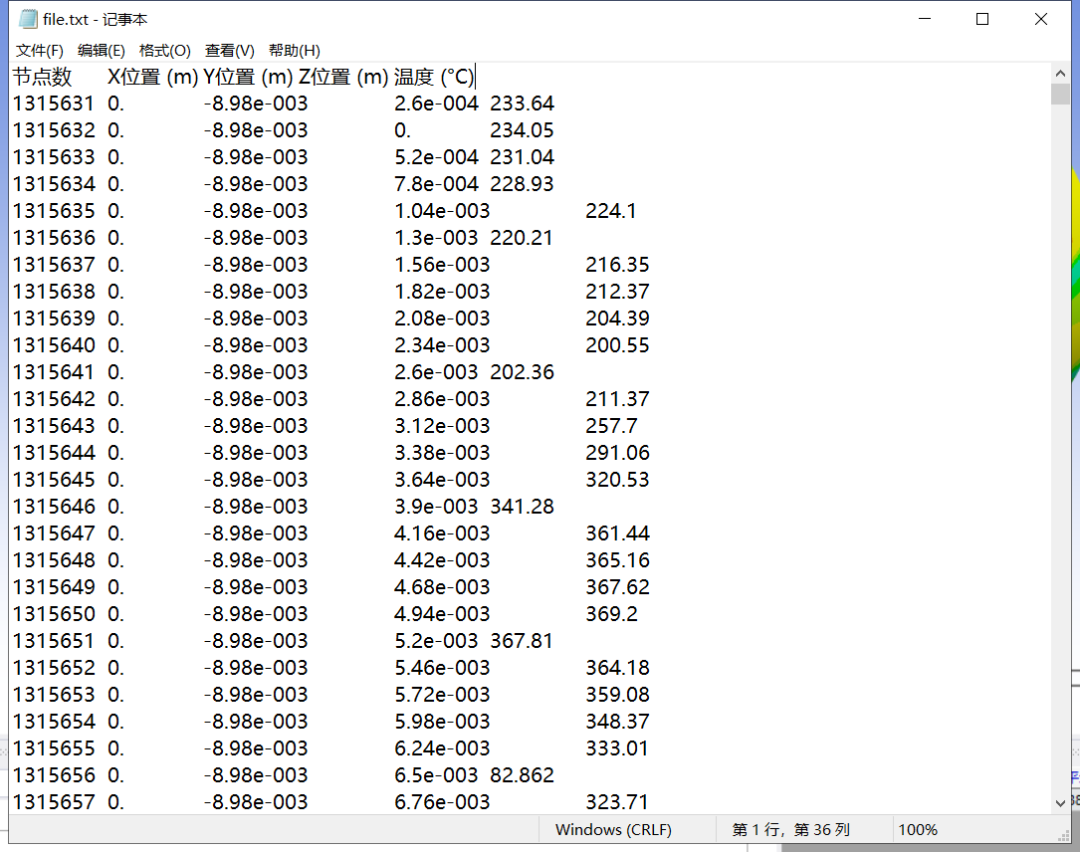

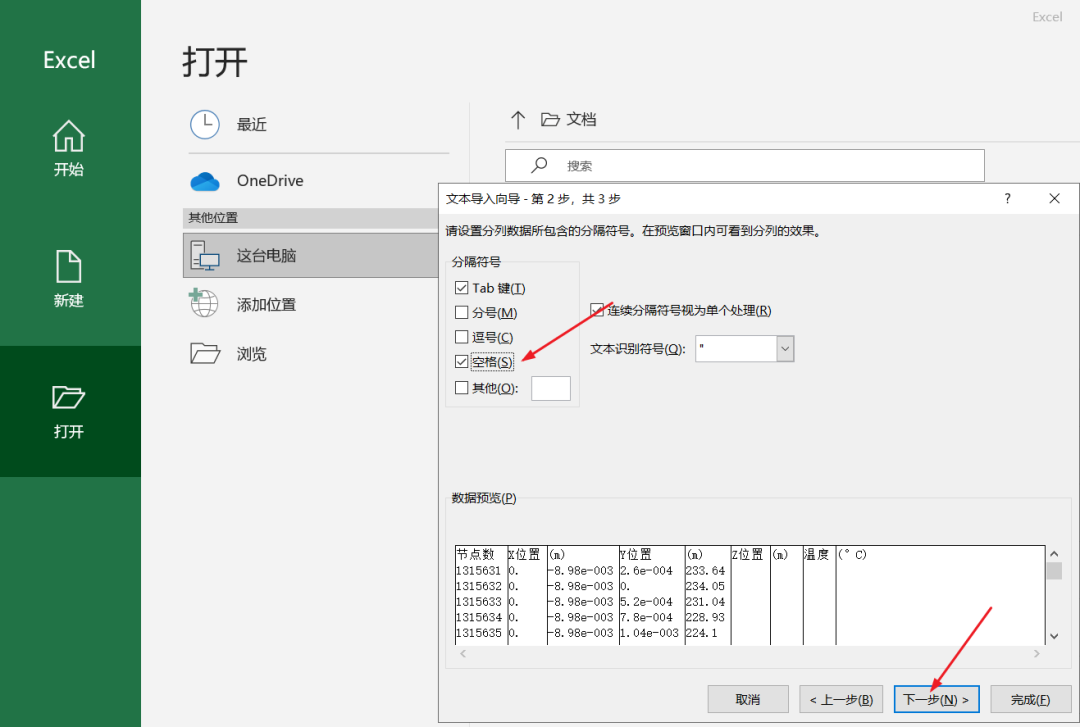

导出的数据如下格式：

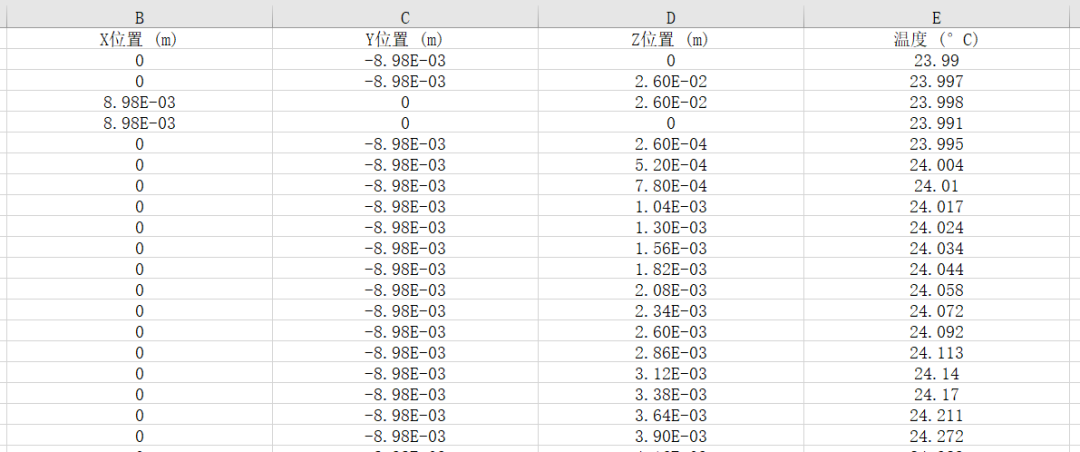

在EXCEL中整理数据格式

仅保留位置信息和温度

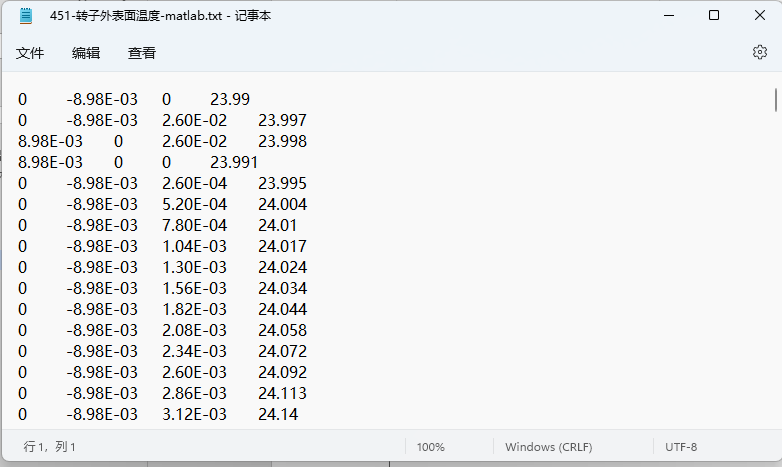

整理好后复 制纯数据到TXT文档

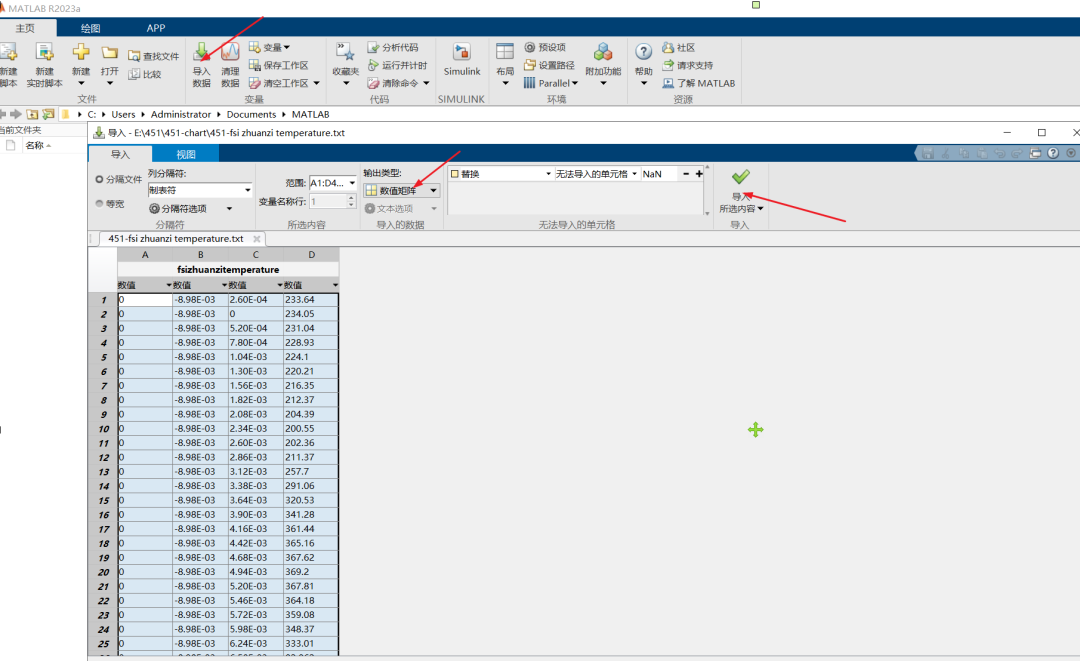

导入处理好的TXT文档数据到MATLAB，输出类型选择 数值矩阵

读进来后，将矩阵名称改为b（即下述代码中的b；用简单的名称更方便）

a(:,1)=atan2(b(:,2),b(:,1))*180/3.14;

a(:,2)=b(:,3);

a(:,3)=b(:,4);

x = a(:,1); % 第一列作为x坐标

 y = a(:,2); % 第二列作为y坐标

 z = a(:,3); % 第三列作为z值（高度）

[X, Y] = meshgrid(unique(x), unique(y)); % 确保网格点与x和y的唯一值相匹配

Z = griddata(x, y, z, X, Y); % 使用griddata进行插值以匹配网格点

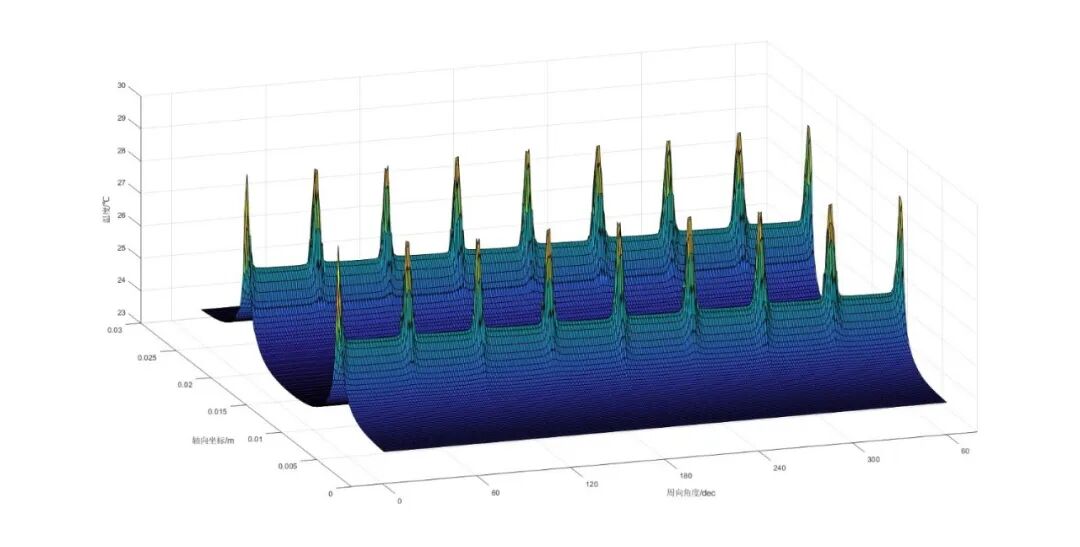

surf(X, Y, Z, 'EdgeColor', 'none')% 绘制曲面图，并且不会显示网格线
