单天线实现全双工！华为这项泄漏消除专利，破解 5G/6G 通信核心痛点
在无线通信领域，全双工技术一直是提升频谱效率的关键 —— 它能让设备在同一时间、同一频段既发射又接收信号，理论上可将通信容量翻倍。但一个棘手的问题始终存在：发射信号（TX）会不可避免地泄漏到接收端（RX），形成强干扰，严重影响接收信号质量。

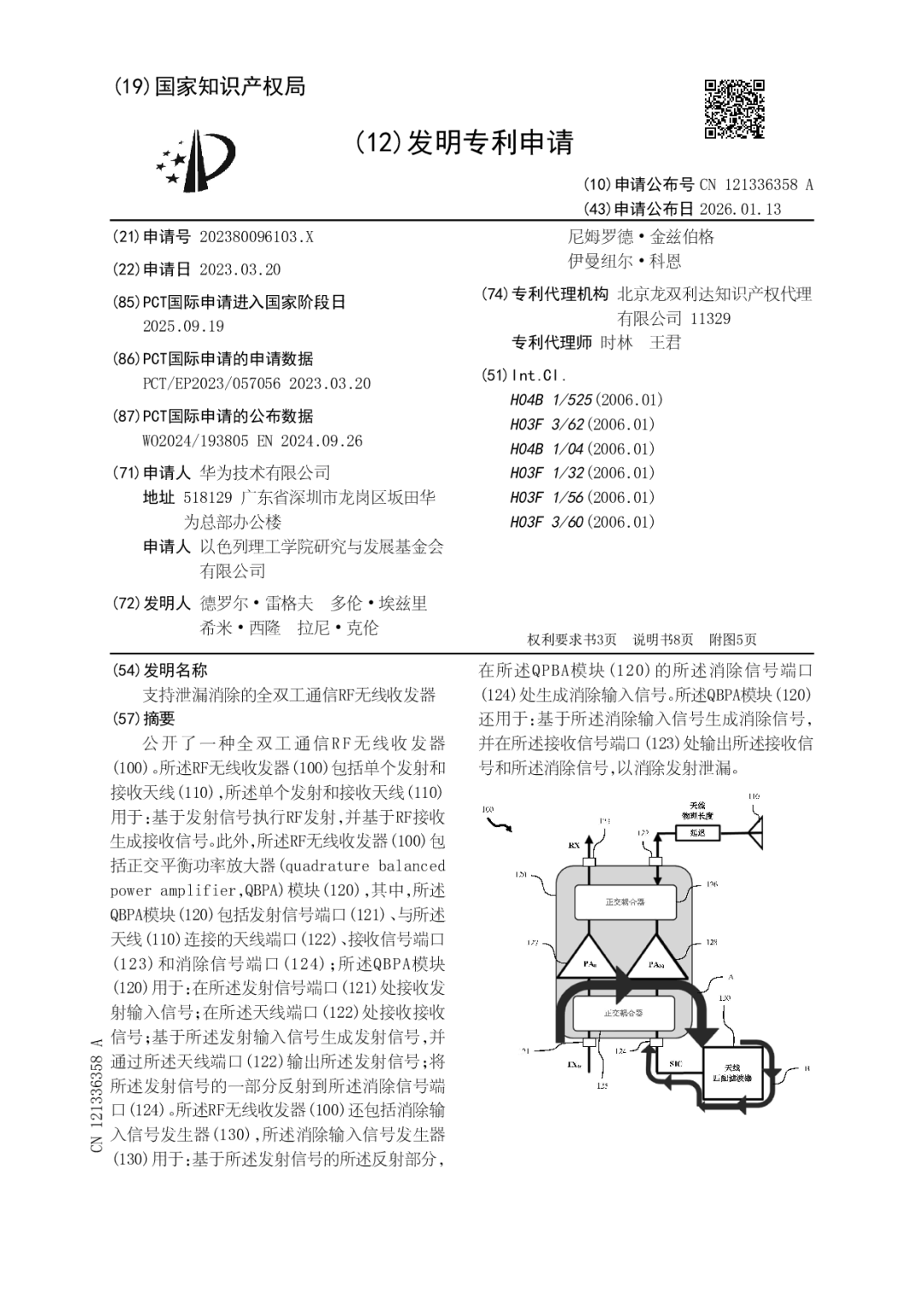

传统解决方案要么依赖复杂的多天线阵列，要么通过数字信号处理进行后级消除，不仅体积大、功耗高，还难以适配手机、AR/VR 等小型化终端。而华为与以色列理工学院联合研发的 “支持泄漏消除的全双工通信 RF 无线收发器” 专利（公开号：CN121336358A），用单天线 + 创新硬件架构，给出了更简洁高效的答案。
今天我们一起来学习一下这个专利。
这项专利的核心是通过硬件架构的巧妙设计，实现 “发射 - 接收 - 泄漏消除” 一体化，无需复杂后处理，就能从源头抑制 TX 泄漏。
其创新点可概括为三点：
创新一： 正交平衡功率放大器（QBPA）：四端口集成架构，实现信号 “分 - 合 - 消”，传统功率放大器（PA）仅负责信号放大，而 QBPA 模块首次将 “发射、接收、天线、消除” 四个端口集成一体，既是功率放大器，也是泄漏消除的核心枢纽。
发射端：接收发射输入信号，分成两路相位差 90° 的信号分别放大，再通过耦合器合成后从天线端口输出； 接收端：天线接收的信号同样分成两路 90° 相位差信号，经放大器反射后重构，在接收端口输出； 泄漏消除端：专门设计消除信号端口，捕捉发射信号的反射泄漏部分，为后续消除提供 “原始素材”。
这种架构让信号放大、信号分离、泄漏捕捉在同一模块内完成，大幅减少了信号传输损耗和延迟，为实时消除奠定基础。
创新二： 反射式消除机制：用 “泄漏信号” 反制 “泄漏信号”
专利最巧妙的设计，是不回避发射信号的反射泄漏，反而将其转化为消除干扰的 “工具”：
发射信号在天线端口会产生不可避免的反射，这部分泄漏信号被 QBPA 模块引导至消除信号端口； 消除输入信号发生器（核心是匹配滤波器）接收该反射信号后，以 “天线反射系数两倍” 的反射系数将其反射回 QBPA 模块，生成 “消除输入信号”； QBPA 模块对消除输入信号放大、相位调整后，生成与泄漏信号幅度相等、相位相反的 “消除信号”，在接收端口与泄漏信号精准抵消。
简单说，就是用泄漏信号的 “镜像版” 去中和原泄漏信号，消除效率更高，且完全适配宽带场景。
创新三： 自适应反馈闭环：动态优化消除效果
为应对复杂通信环境下的信号变化，专利还设计了自适应反馈机制：
在接收端口设置检测器，实时监测残留的泄漏信号； 将残留泄漏信号的幅度、相位信息反馈给消除输入信号发生器，动态调整消除输入信号的参数； 即使天线阻抗变化、信号频率波动，也能持续保持最优消除效果，解决了传统固定消除方案适应性差的问题。
专利很长，读起来也很拗口，我们结合专利图示一起来看一下这个单天线全双工的工作原理
专利中的 5 幅附图（图 1 - 图 5）是理解 “支持泄漏消除的全双工 RF 无线收发器” 技术原理的关键 —— 从基础架构、性能分析、信号流向，到优化方案、操作流程，层层递进呈现核心设计。

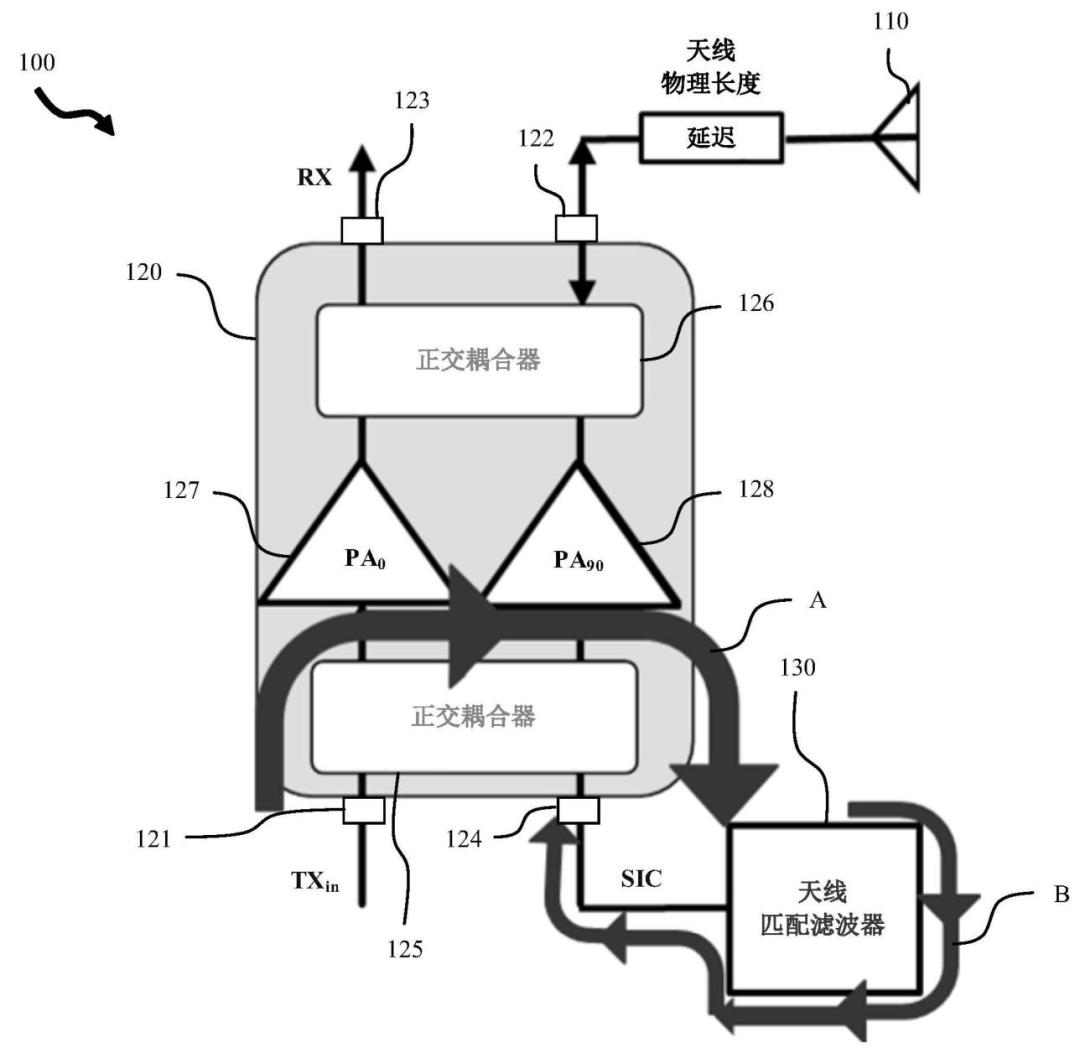

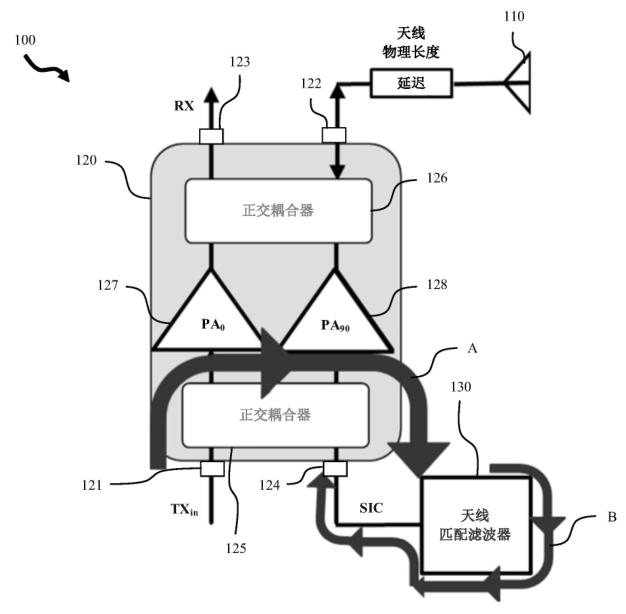

图 1：核心架构示意图
图1 展示 RF 无线收发器的最小可行架构，明确 “天线 - QBPA 模块 - 消除输入信号发生器” 三大核心组件的连接关系，是理解整体工作原理的基础。
组件拆解（对应专利标注）

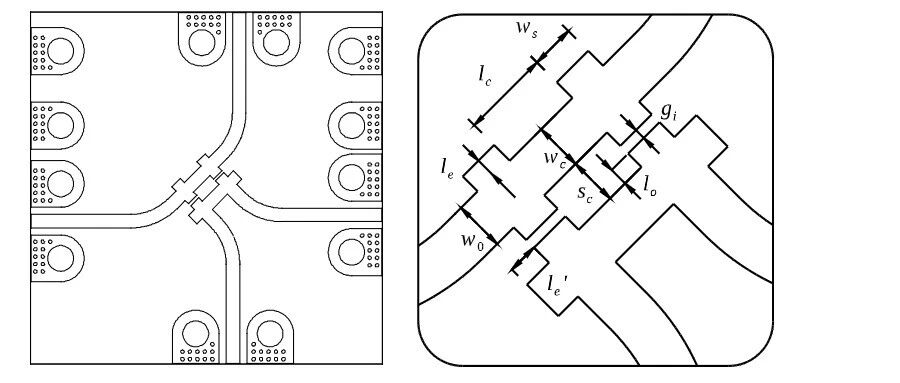

QBPA 模块是 “信号处理中心”：通过两个正交耦合器实现信号的 “分 - 合”，两个放大器实现信号放大，四个端口分别对接发射、天线、接收、消除四条链路。 匹配滤波器 130 直接连接消除信号端口 124，形成 “泄漏信号 - 反射调整 - 消除输入信号” 的闭环，是硬件级泄漏消除的核心。
图 2：S 参数分析示意图
专利图2 通过 S 参数（散射参数）量化收发器的端口特性，验证 QBPA 模块的隔离度和泄漏消除潜力，是技术可行性的关键验证。
S 参数描述端口间信号的传输 / 反射特性，专利中重点关注 3 个核心参数：
S11（发射端口反射系数）
：描述发射信号端口 121 的信号反射程度。专利中通过调整放大器 127/128 的电流消耗控制 S11≈0.5，确保足够的泄漏信号被反射到消除端口 124，为消除提供 “素材”。 S22（天线端口反射系数）
：描述天线端口 122 的信号反射程度。这是发射泄漏的主要来源之一（信号经天线反射后回流到接收端），专利中通过匹配滤波器的反射系数调整（Γ_SIC=2×Γ_Antenna）抵消该泄漏。 S31（发射 - 接收隔离度）
：描述发射信号从端口 121 直接泄漏到接收端口 123 的程度。QBPA 模块通过正交耦合器的 “相消设计”，使 S31 最小化，减少直接泄漏。
图中曲线和节点展示了不同频率下各参数的变化趋势，验证了收发器在目标带宽内（适配 IEEE 802.11 标准）具备稳定的隔离度和泄漏消除能力。 S 参数的优化目标：让发射信号在天线端口 “相长输出”、在接收端口 “相消泄漏”，同时让消除信号在接收端口 “相长抵消”。
图 3：信号流示意图
专利图3 详细拆解图 1 架构中 “发射 - 泄漏 - 消除 - 接收” 的完整信号路径，直观展示泄漏信号如何被捕捉、调整并抵消，是理解技术原理的核心图示。
发射信号路径
发射输入信号（Pri）从端口 121 进入→第一耦合器 125 拆分为两路（相位差 90°）→放大器 127/128 放大→第二耦合器 126 合成→从天线端口 122 经天线 110 发射（P_TX）。 泄漏信号捕捉
发射信号在天线端口 122 产生反射泄漏（P_TX 反射）→被第二耦合器 126 捕捉→引导至消除信号端口 124（P_SIC）。 消除信号生成
泄漏信号 P_SIC 进入匹配滤波器 130→以 2 倍天线反射系数反射→生成消除输入信号（P_SIC 调整后）→重新送入端口 124→经第一耦合器 125 拆分、放大器 127/128 放大→第二耦合器 126 合成消除信号（P_消除）。 接收信号路径
天线 110 接收外部信号（P_RX）→从端口 122 进入→第二耦合器 126 拆分为两路（相位差 90°）→放大器 127/128 反射→第二耦合器 126 合成纯净接收信号→与消除信号 P_消除在端口 123 叠加（泄漏信号被抵消）→输出最终接收信号（P_RX 最终）。
消除信号与泄漏信号 “幅度相等、相位相反”：通过匹配滤波器的反射系数调整和正交耦合器的相位控制实现，确保在接收端口精准抵消。 发射信号与接收信号 “路径分离”：发射信号在接收端口相消，接收信号在发射端口相消，从架构上减少相互干扰。

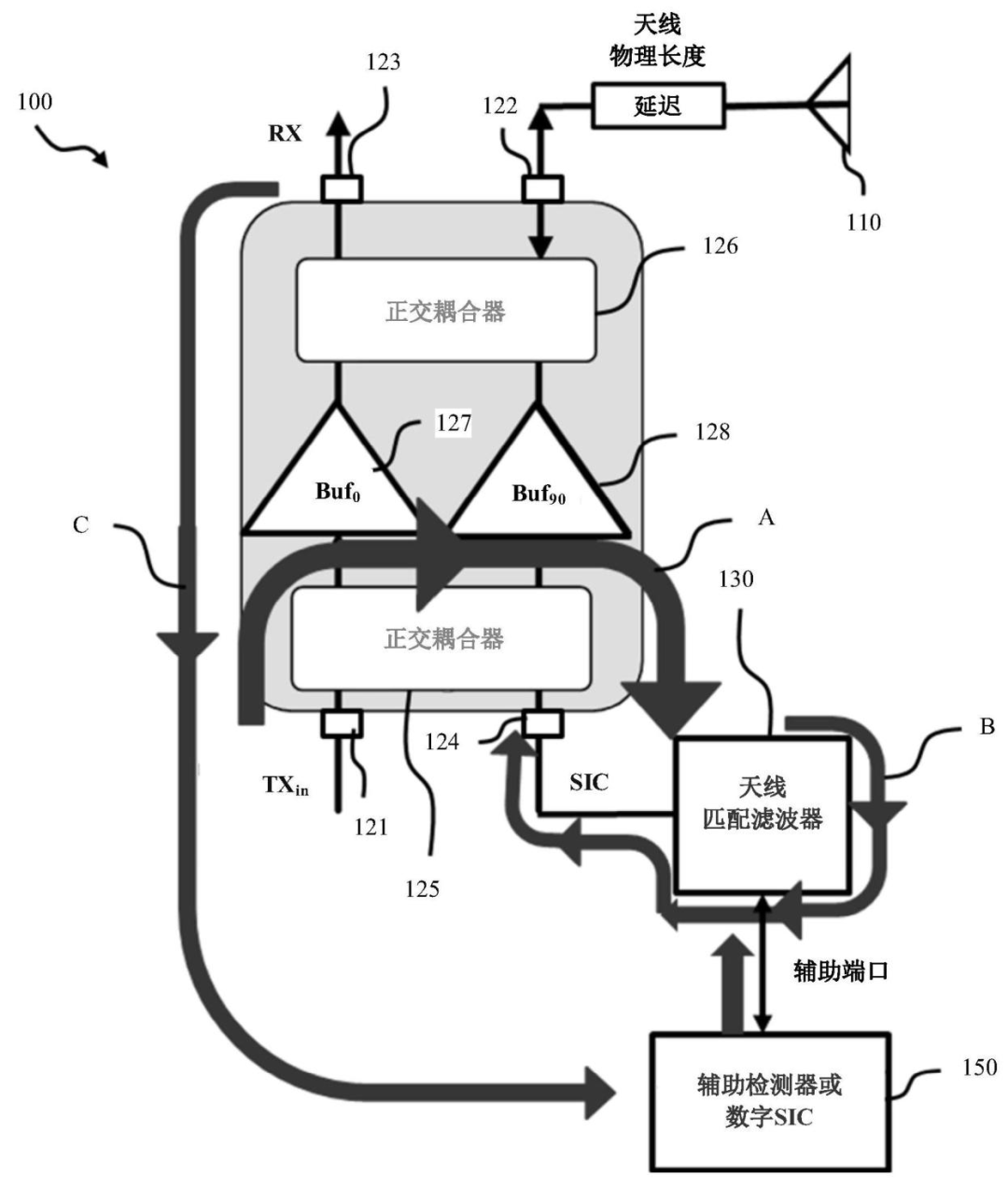

图 4：优化架构示意图（带反馈 + 数字辅助）
专利图4 展示在基础架构（图 1）上增加自适应反馈和数字辅助消除的优化方案，解决复杂环境下的残留泄漏问题，提升技术鲁棒性。
新增组件及功能（对比图 1）
自适应反馈闭环：检测器 150 将残留泄漏信息反馈给匹配滤波器 130→匹配滤波器动态调整反射系数和延迟特性→消除信号实时优化，确保泄漏最小化。 模拟 + 数字双消除：模拟消除（硬件架构）解决大部分泄漏，数字 SIC（辅助端口注入）解决残留泄漏，突破纯模拟消除的性能极限。 模式兼容：支持全双工（FD）和半双工（HD）切换，HD 模式下可关闭 QBPA 模块，使 S22≈1，降低接收损耗。

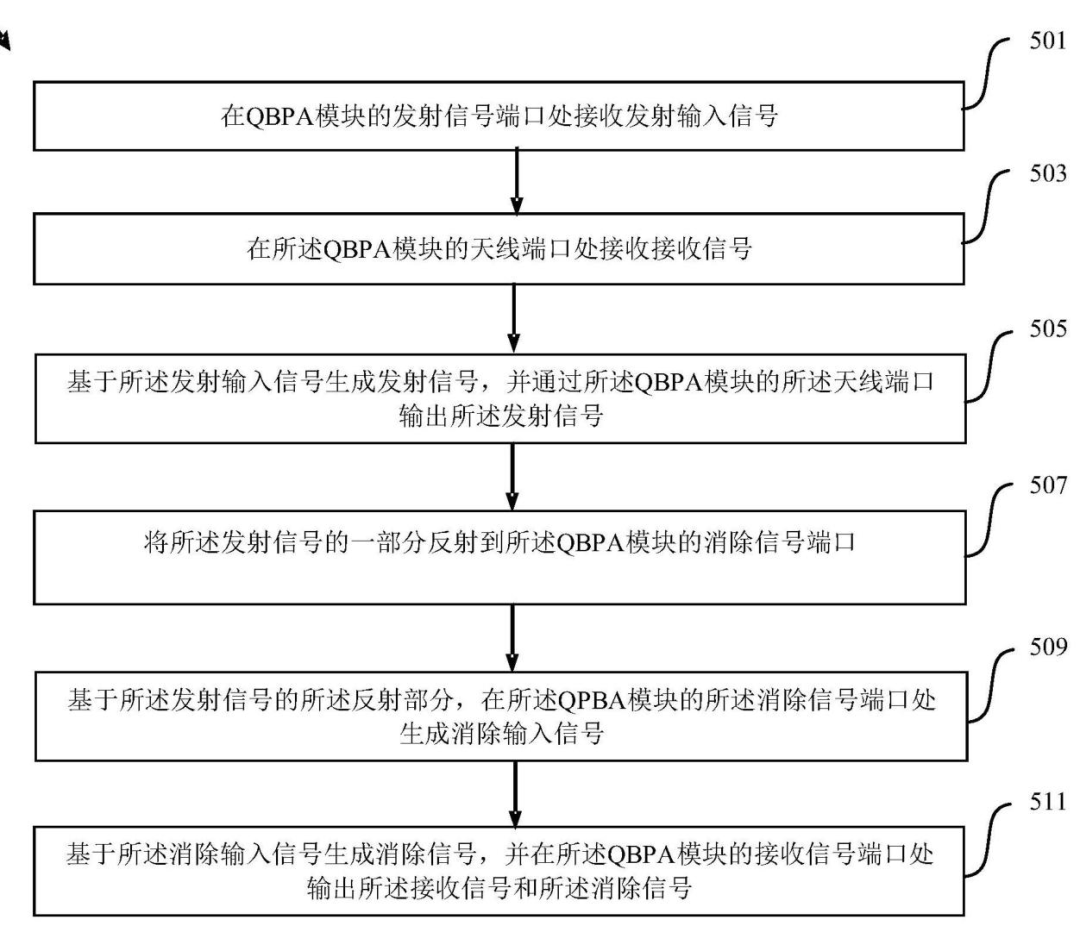

图 5：操作方法流程图
专利图5 将专利的技术方案转化为可执行的步骤，对应图 1 - 图 4 的硬件架构，明确收发器的工作流程，是 “装置专利” 对应的 “方法专利” 核心图示。
步骤拆解（对应专利权利要求 15）
步骤 501：接收发射输入信号
：QBPA 模块的发射端口 121 接收外部发射信号（如基站 / 终端的待发射数据）。 步骤 503：接收外部接收信号
：天线 110 接收外部 RF 信号，通过 QBPA 模块的天线端口 122 送入模块内部。 步骤 505：生成并发射信号
：发射输入信号经耦合器拆分、放大器放大、耦合器合成后，从天线端口 122 经天线发射。 步骤 507：反射泄漏信号到消除端口
：发射信号在天线端口产生的反射泄漏，被引导至消除信号端口 124。 步骤 509：生成消除输入信号
：匹配滤波器基于泄漏信号，以 2 倍天线反射系数反射生成消除输入信号，送入消除端口 124。 步骤 511：生成消除信号并输出
：消除输入信号经 QBPA 模块处理生成消除信号，与接收信号在接收端口叠加，抵消泄漏后输出纯净接收信号。
关键逻辑
步骤顺序不可逆：发射信号的泄漏是 “不可避免的副作用”，因此步骤 507（泄漏捕捉）必须在步骤 505（发射信号输出）之后，确保消除信号能精准匹配泄漏信号。 全流程硬件驱动：所有步骤均由 QBPA 模块、匹配滤波器等硬件组件执行，无需复杂软件干预，实现低延迟泄漏消除。

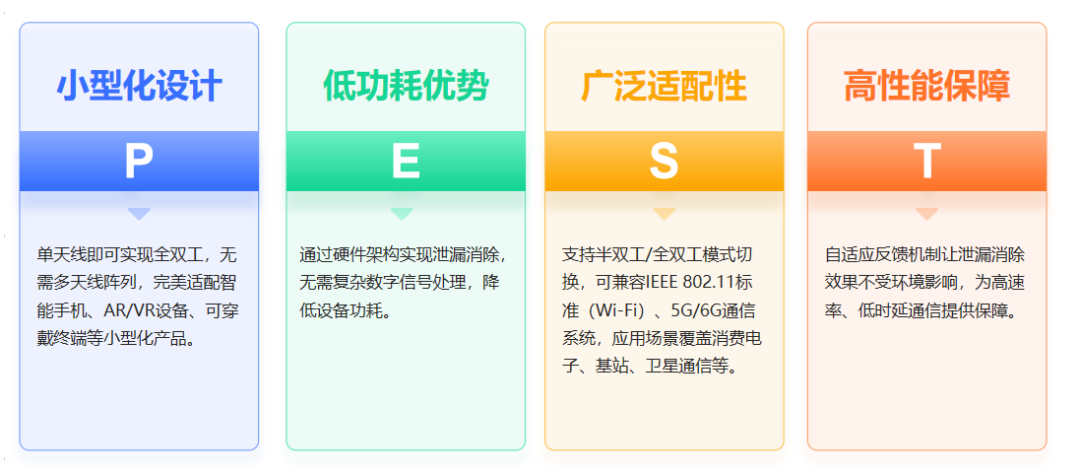

这项专利的优势不仅在于技术创新，更在于极强的实用性：
总结
在 6G 时代，随着通感一体化、超密集组网等技术的推进，全双工将成为终端和基站的标配。这项专利通过硬件创新解决了全双工的核心痛点，不仅能提升现有 5G 设备的通信效率，更将为 6G 小型化、高性能终端的研发奠定基础。
从单天线到全双工，从被动抗干扰到主动消除，这项专利再次展现了通信领域 “以巧取胜” 的技术魅力 —— 用架构创新替代复杂设计，或许正是未来无线通信的突破方向。
