大电流注入（BCI）测试，评估抗扰性能的重要手段

什么是大电流注入



大电流注入（BCI）是一种通过电流注入探头将干扰信号直接诱导到线束中进行抗扰度测试的方法。

注入探头是一个电流变压器，被测设备（DUT）的线束通过它。抗扰度测试是通过改变测试严重程度和诱导干扰的频率来进行的。

大电流注入测试工作原理



大电流注入测试的工作原理是利用电流注入探头这个互感器将干扰信号感应至线束。



在这个试验过程中，电流注入钳相当于第一电流变换器，线束作为第二电流变换器，因此，射频干扰信号通过电流注入探头耦合后，转换为射频电流，在线束中以共模方式流过，通过参考地回流进入EUT的连接端口，也称CBCI，一般应用在高频测试（30MHz~400MHz）。

或者以差模方式流过，通过被测线束以外的其它线束回流进入EUT连接端口，也称DBCI，一般应用在低频测试（0.1MHz~30MHz）。电流监测钳作为线缆电流的测量装置，实时监测线束实际感应电流值。

大电流注入测试方法



BCI测试分为替代法和闭环法。

01

替代法

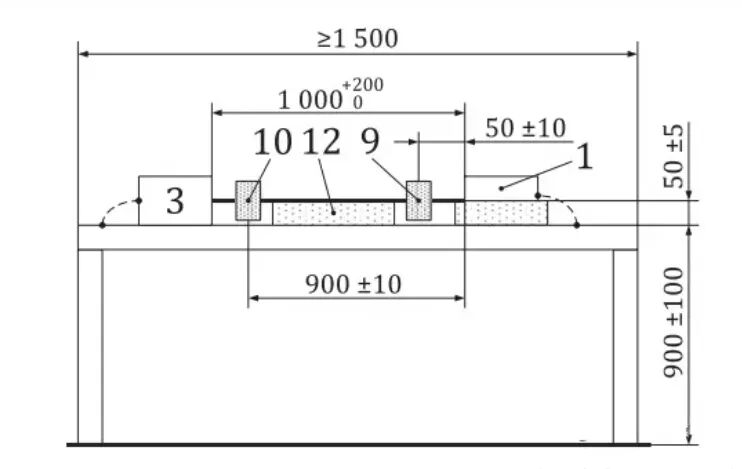

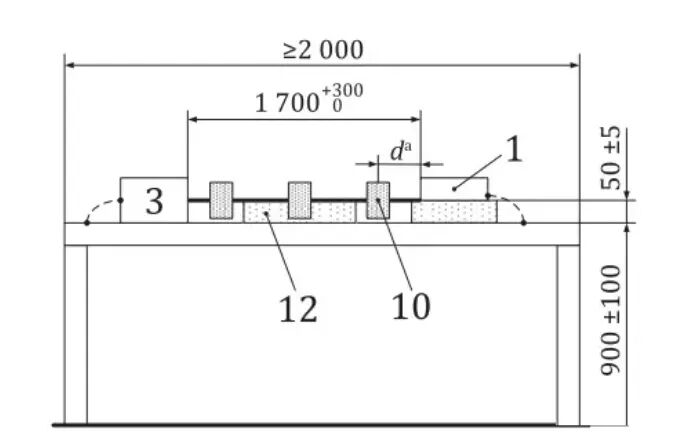

在试验之前以前向功率作为试验的基准参数进行系统校准，产生所要测试的电流等级，记录好功放输出的前向功率。

测试过程中按校准确定的基准参数对DUT施加干扰信号进行试验。校准和试验过程中前向功率、试验电流等级都应被记录下来。



来源：网络

02

闭环法

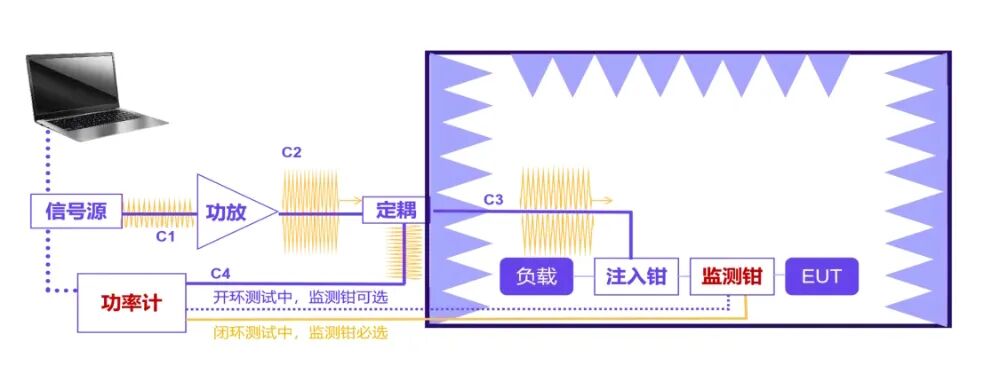

将预先校准好的RF干扰信号经射频功率放大器放大后，通过电流注入探头注入至线束中。

同时通过电流测量探头测量线束中的实时电流值，比较实时电流值与目标值，决定是升高或降低信号电平输出来达到预先设置的目标值。



来源：网络

大电流注入测试的注意事项
