SolidWorks钣金设计：实体转换成钣金

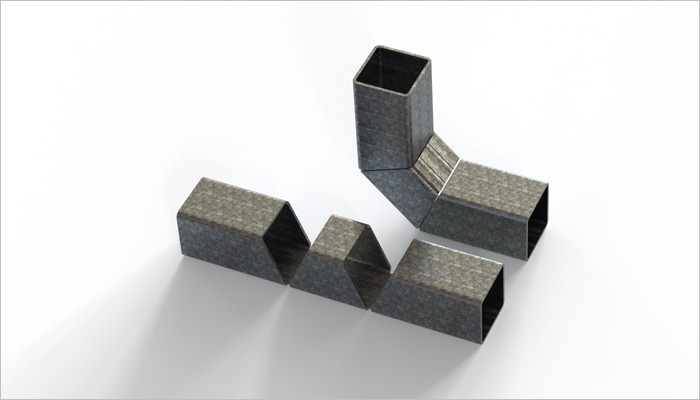

最终结果如下图所示。

方法：

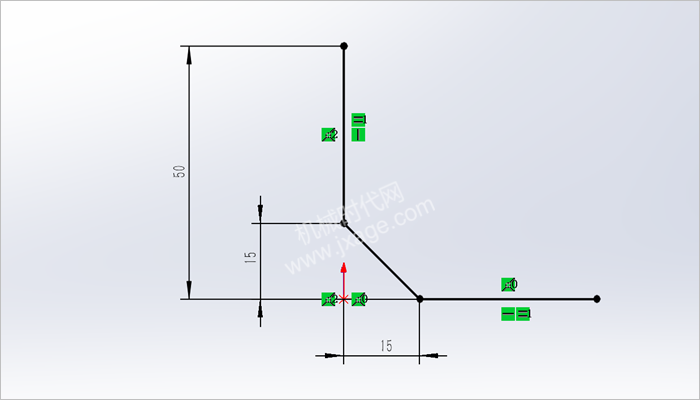

1.点击“草图绘制”，在前视基准面上绘制如下图所示的草图，点击勾号完成。

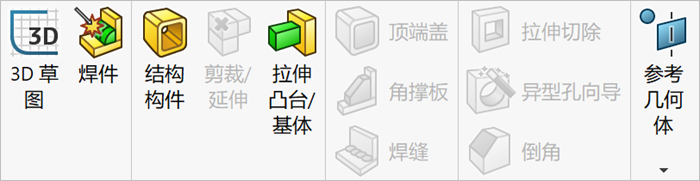

2.切换到“焊件”选项卡，点击下图中的“焊件”按钮，然后点击“结构构件”。

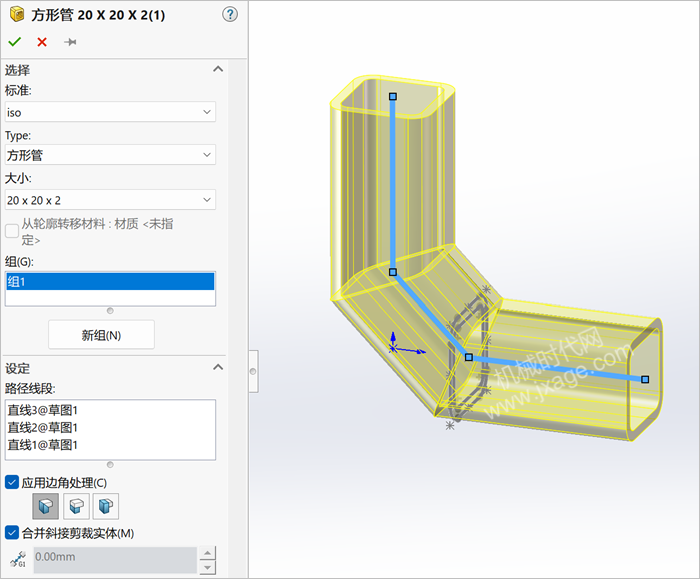

依次选择下图所示的3条蓝色草绘直线，焊件的轮廓参数和边角处理设置如下图所示，点击勾号完成。

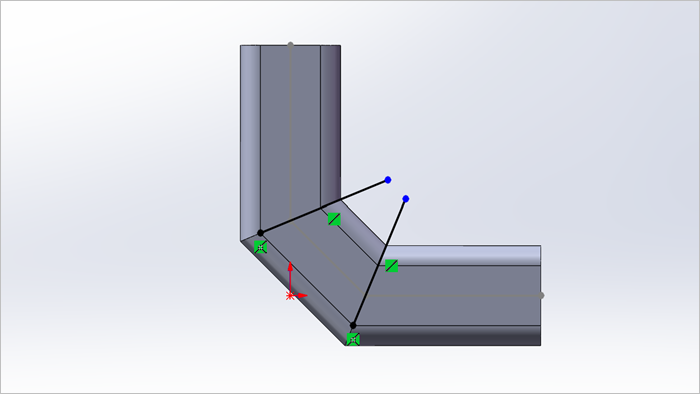

3.点击“草图绘制”，在前视基准面上绘制如下图所示的草图，点击勾号完成。

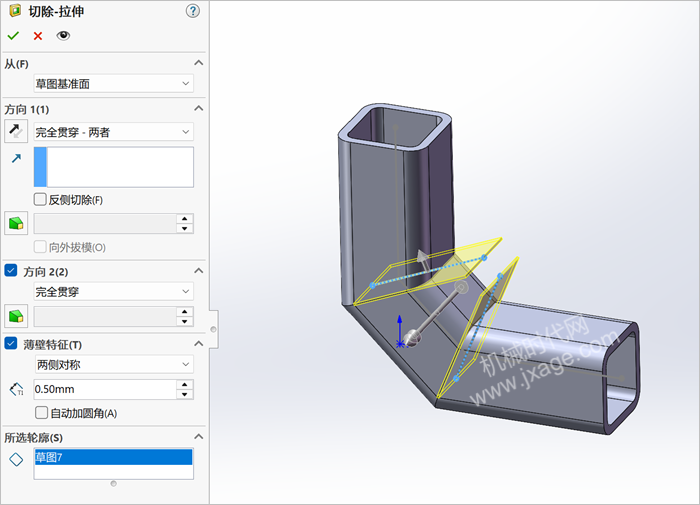

4.点击拉伸切除，选择上一步创建的草图作为拉伸切除的草图轮廓，勾选“薄壁特征”，两侧对称，其他设置如下图所示，点击勾号完成拉伸切除。

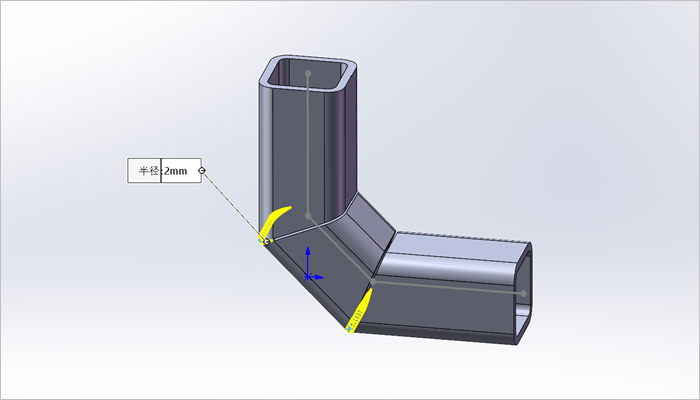

5.倒圆角。

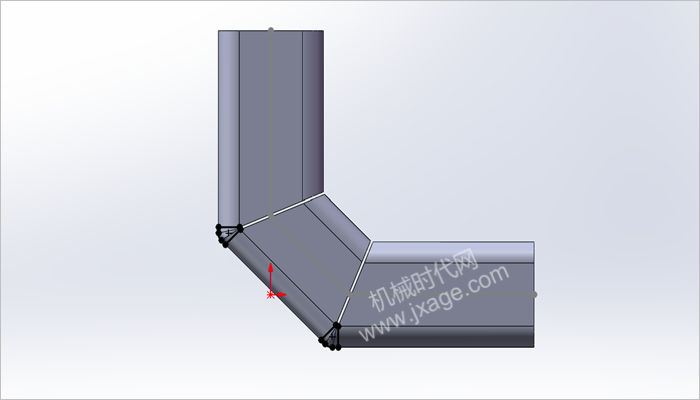

6.点击“草图绘制”，在下图所示的模型面上（平行屏幕且距离我们最近的面）绘制如下图所示的草图，点击勾号完成。

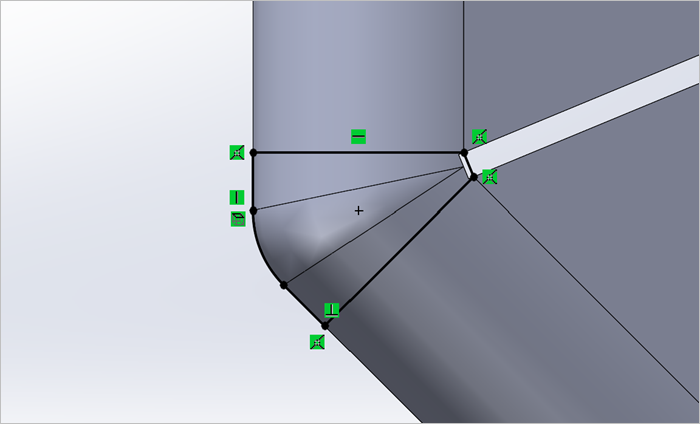

下图是草图上部的细节。

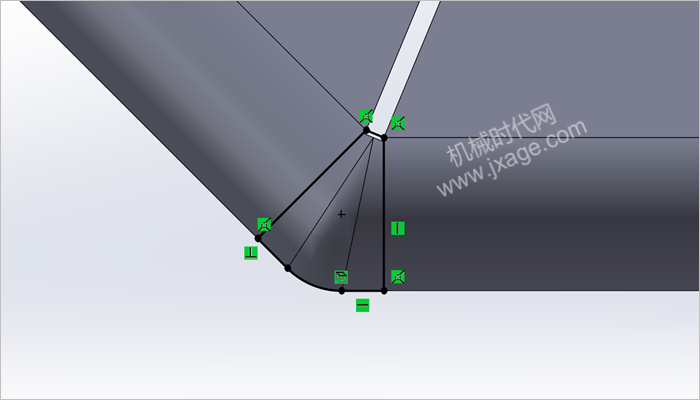

下图是草图下部的细节。

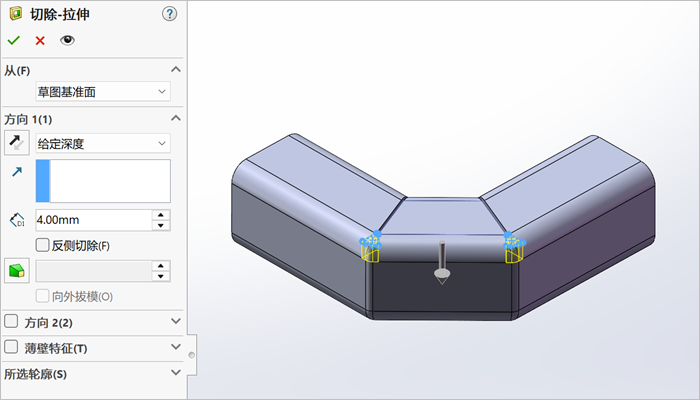

7.点击拉伸切除，选择上一步创建的草图作为拉伸切除的草图轮廓，设置拉伸深度为4.0mm，如下图所示。

点击勾号完成拉伸切除。

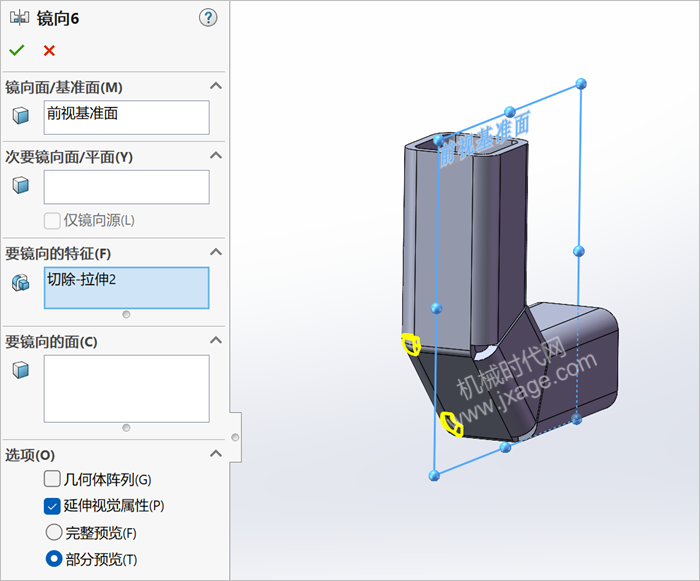

8.镜向上一步的拉伸切除特征。

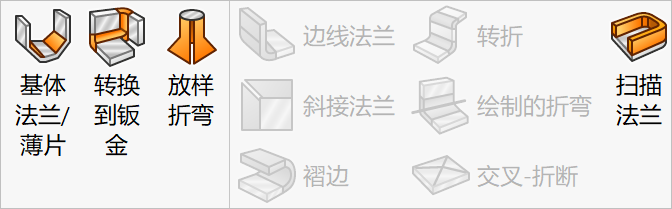

9.点击“转换到钣金”按钮，如下图所示。

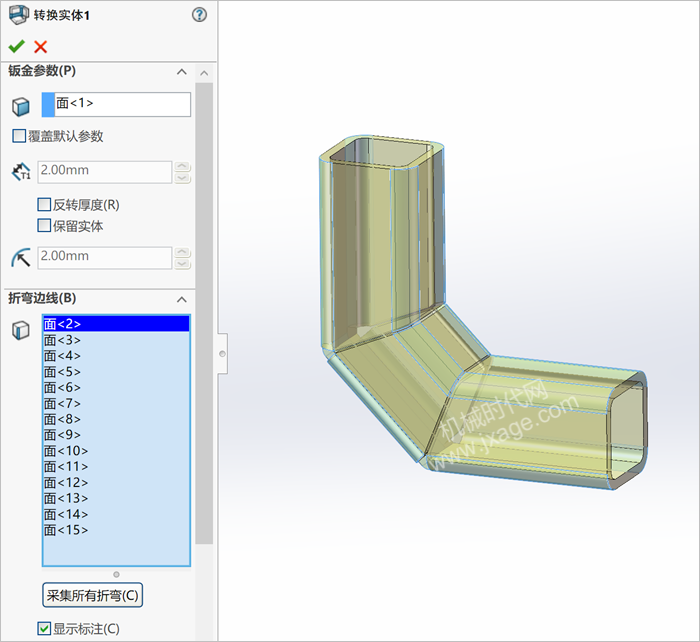

任意选择一个平面，然后点击“采集所有折弯”按钮，此时系统会自动选择所有圆角所在的曲面，点击勾号完成。

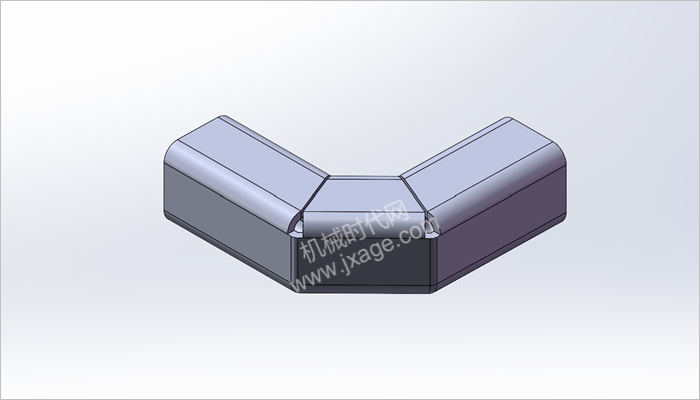

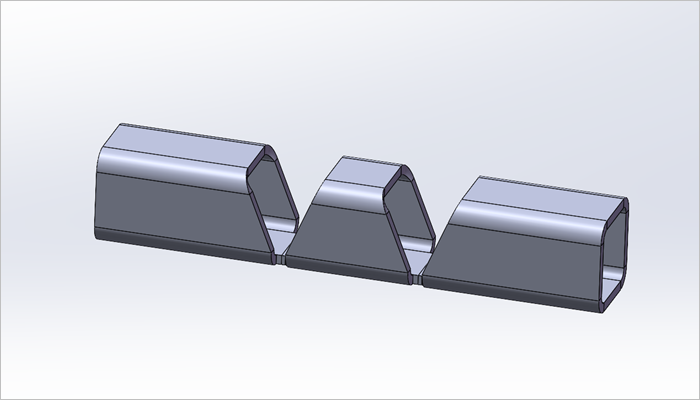

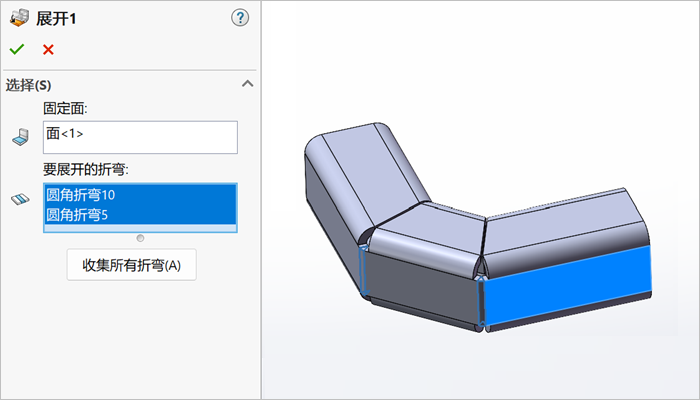

10.点击展开按钮，固定面选择下图蓝色的面，要展开的折弯选择下图所示的2个折弯。

点击勾号完成。

11.完成。

来源：SolidWorks技巧
