阵列的妙用！SolidWorks建模一个渐变立方体

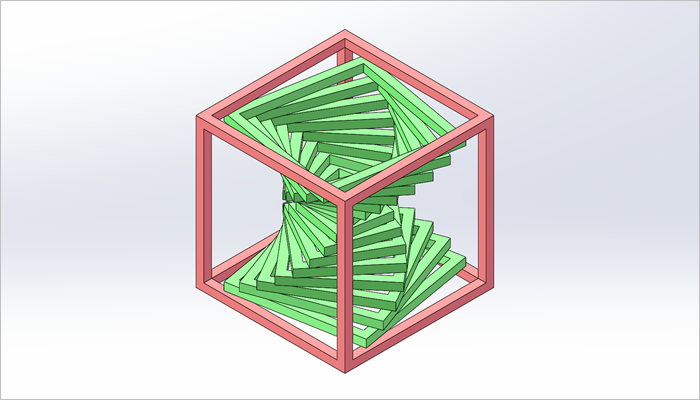

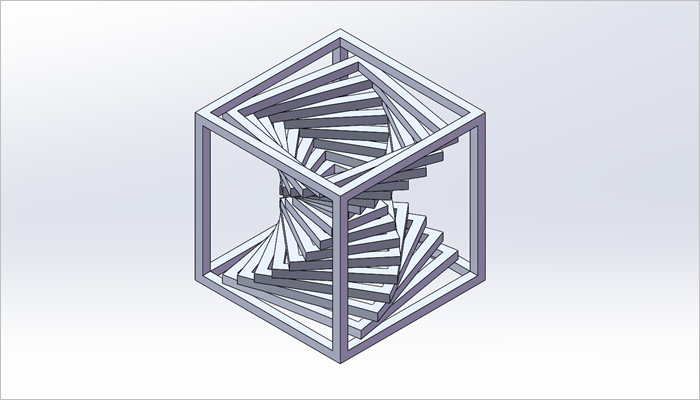

最终结果如下图所示：

方法：

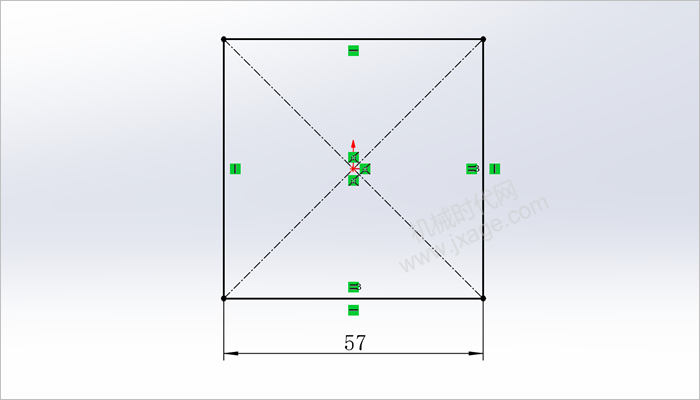

1.点击草图绘制，选择上视基准面作为草图平面，绘制如下图所示的草图。

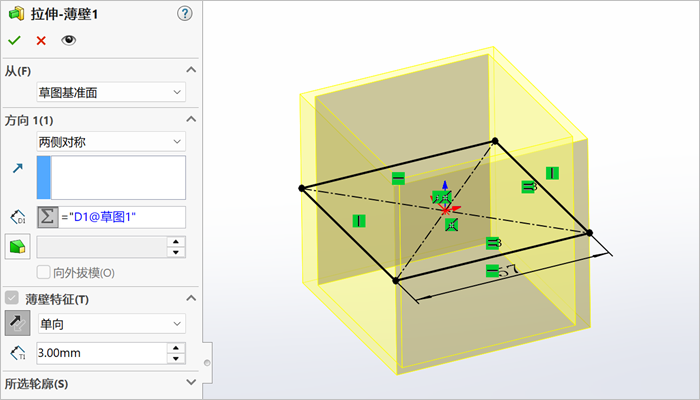

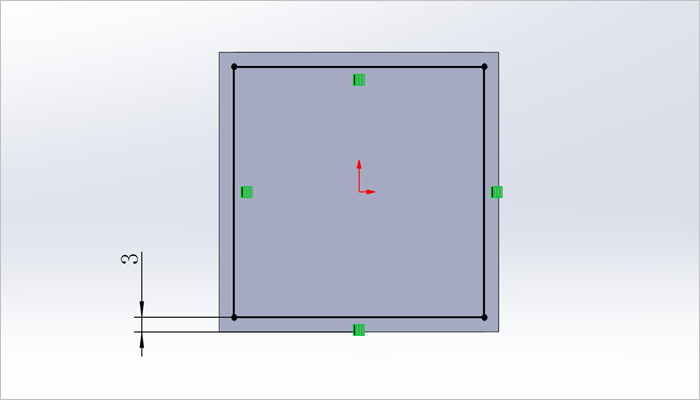

2.点击拉伸凸台/基体，选择上一步创建的草图作为拉伸截面，方向两侧对称，拉伸深度值输入：="D1@草图1"，勾选薄壁特征，设置厚度值为3mm，如下图所示。

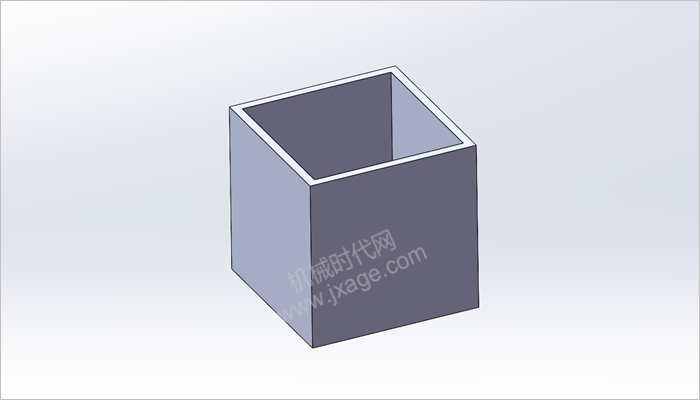

点击勾号完成。

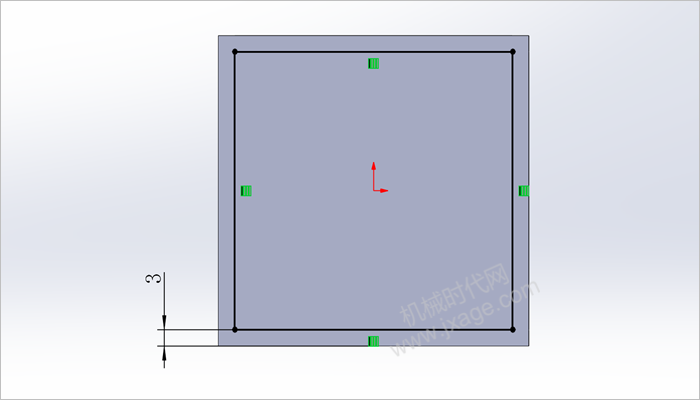

3.点击草图绘制，在前视基准面上绘制如下图所示的草图。

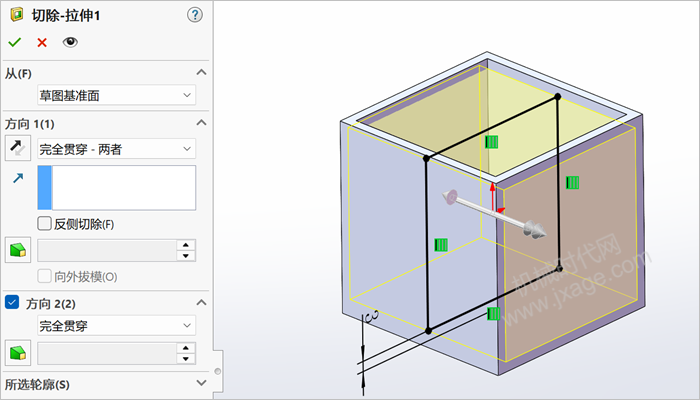

4.点击拉伸切除，选择上一步创建的草图作为拉伸截面，方向1和方向2均选择“完全贯穿 ”，如下图所示。

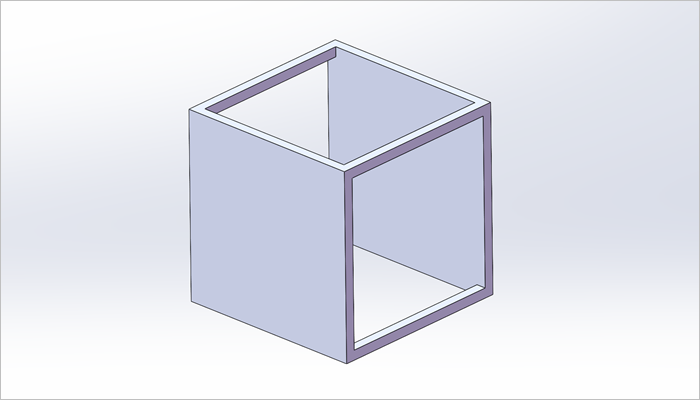

点击勾号完成。

5.点击草图绘制，在右视基准面上绘制如下图所示的草图。

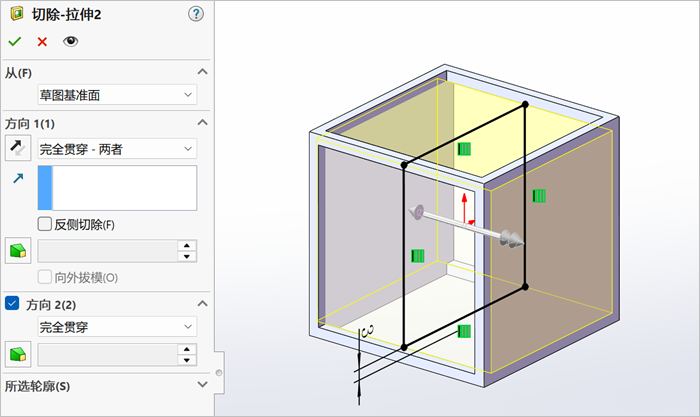

6.点击拉伸切除，选择上一步创建的草图作为拉伸截面，方向1和方向2均选择“完全贯穿 ”，如下图所示。

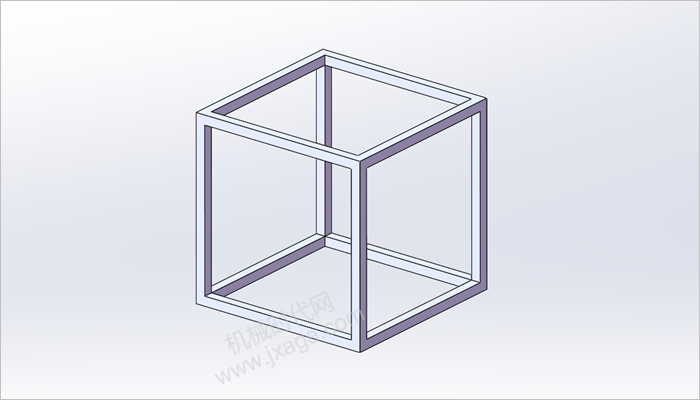

点击勾号完成。

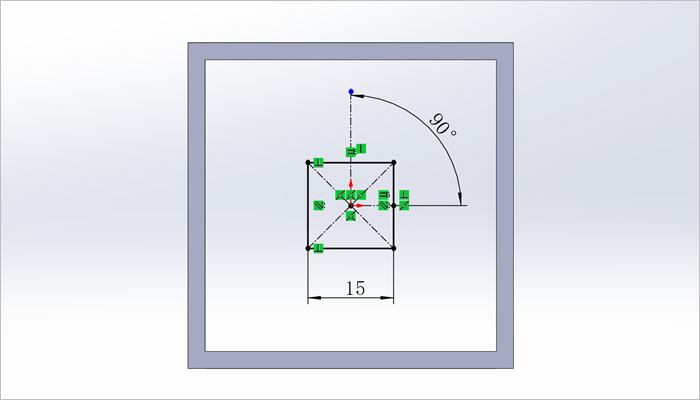

7.点击草图绘制，在上视基准面上绘制如下图所示的草图，注意下图中的角度尺寸90°和长度尺寸15mm。

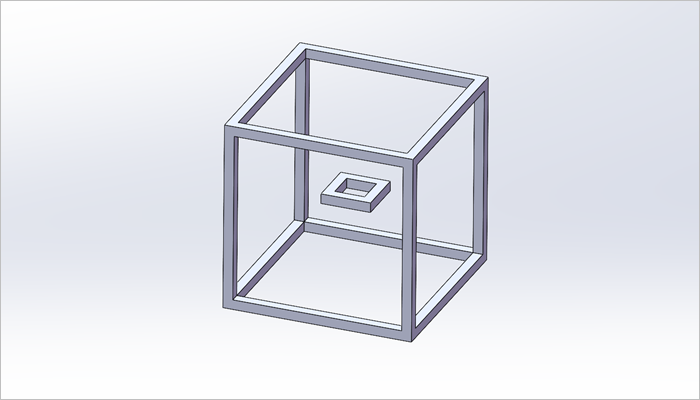

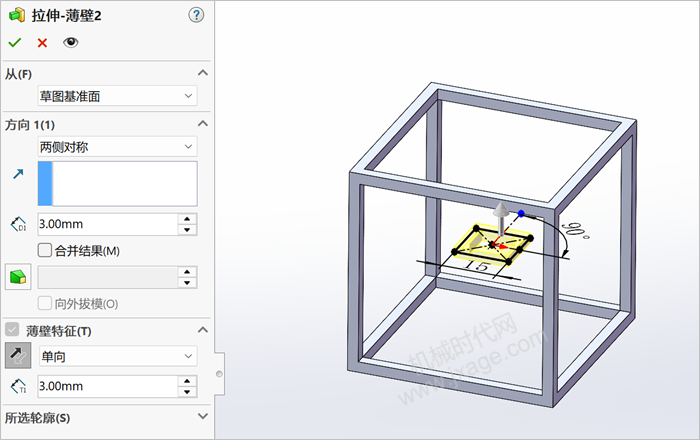

8.点击拉伸凸台/基体，选择上一步创建的草图作为拉伸截面，方向两侧对称，拉伸深度值为3mm，勾选薄壁特征，单向，厚度值为3mm，如下图所示。

点击勾号完成。

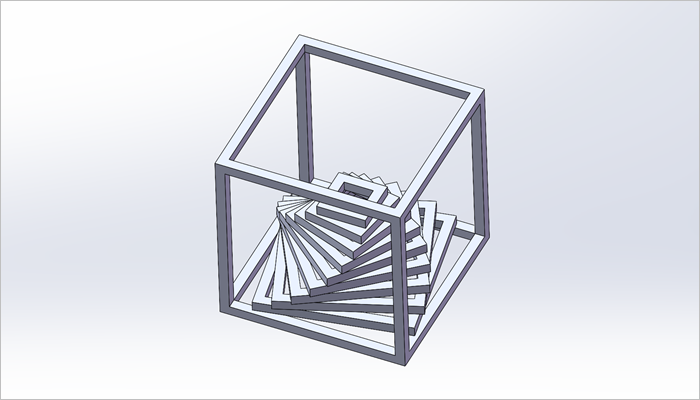

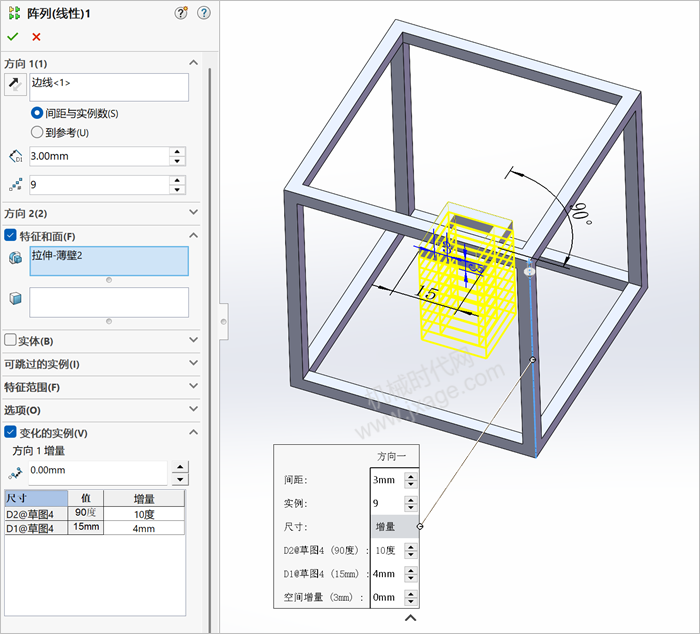

9.点击线性阵列，选择上一步创建的拉伸薄壁特征作为阵列对象，阵列参数按照下图进行设置。

勾选“变化的实例”选项，选择角度尺寸90°和长度尺寸15mm，尺寸增量分别设置为10°和4mm，如下图所示。

点击勾号完成。

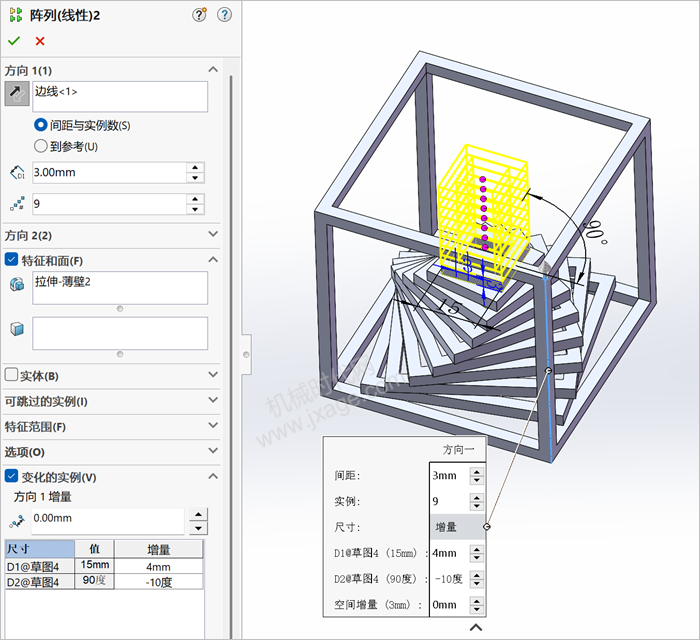

10.再次点击线性阵列，选择上一步创建的拉伸薄壁特征作为阵列对象，阵列参数按照下图进行设置。

勾选“变化的实例”选项，选择角度尺寸90°和长度尺寸15mm，尺寸增量分别设置为-10°和4mm，如下图所示。

点击勾号完成。

11.完成。
