安静驾乘的背后：工程师如何用“软垫”锁住风扇的噪声与振动？

当你坐在一辆安静行驶的汽车里，享受宁静的驾乘体验时，可能不会想到：发动机舱里的冷却风扇正高速旋转，产生着巨大的振动和噪声。是什么阻止了这些振动传入车内？答案往往藏在一系列不起眼的“小软垫”——隔振器（Isolator）中。

今天，我们就借助一份通用汽车（GM）的内部技术文档，为你揭秘振动隔离的工程逻辑。

一、为什么风扇振动需要被“隔离”？

冷却风扇是发动机热管理的核心部件，也是主要的振动源。如果将它直接刚性连接在车架或散热器支撑结构上，振动就会像声音通过实心墙传播一样，轻易传入乘客舱。

解决方案很简单：在振动源（风扇模块）和车身结构之间加入“弹性元件”，即隔振器。它的作用就像一块高级席梦思，让你（车身）感觉不到同床人（风扇）的翻身。

二、隔振器的核心指标：刚度比

文档中反复强调一个关键目标：

Corporate Target: KB≈10⋅KI

这是什么意思？

• KI：隔振器本身的刚度（软硬程度）。

• KB：隔振器连接的车身安装点的刚度。

这个公式意味着，一个有效的隔振系统要求车身结构必须比隔振器“硬”10倍以上。只有这样，振动才会被隔振器吸收和衰减，而不会通过坚硬的结构传播出去。

文档中通过计算指出，10:1 的刚度比能带来 -20 dB 的隔振效果，即振动能量被削弱到原来的十分之一以下。这是确保车内宁静的“企业标准”。

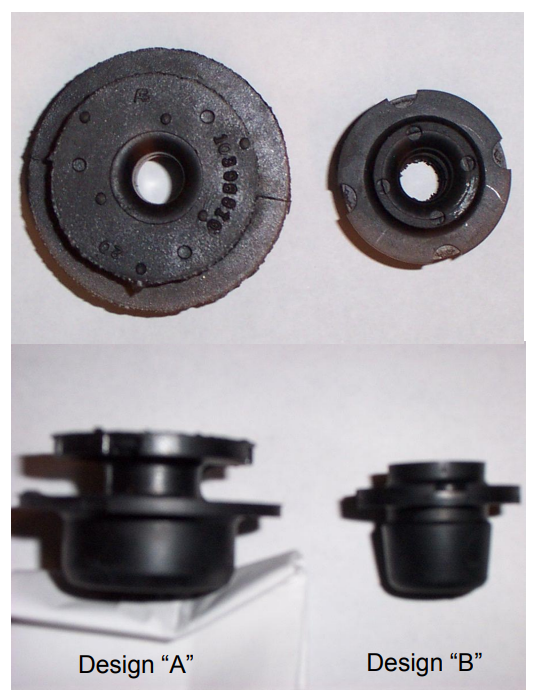

三、隔振器怎么选？剪切式 vs. 压缩式

文档中对比了两种常见的隔振器设计，这对工程师选型非常有启发：

• 设计A（剪切式）：

• 优点：行程长，线性好，随使用时间推移性能稳定。

• 比喻：像用手缓慢拉伸一根橡皮筋，力道均匀，易于控制。

• 设计B（压缩式）：

• 缺点：行程短，容易非线性变化（开始时很软，压到底突然很硬），易因长期使用而下沉（Sag），导致隔振效果变差。

• 比喻：像坐在一个很薄的抱枕上，一开始有点软，但很快就感觉像直接坐在地板上。

结论很明确：剪切式设计（Design A）在性能和耐久性上更胜一筹，是工程师优先考虑的方案。

四、更深层的工程语言：从“静态刚度”到“动态导纳”

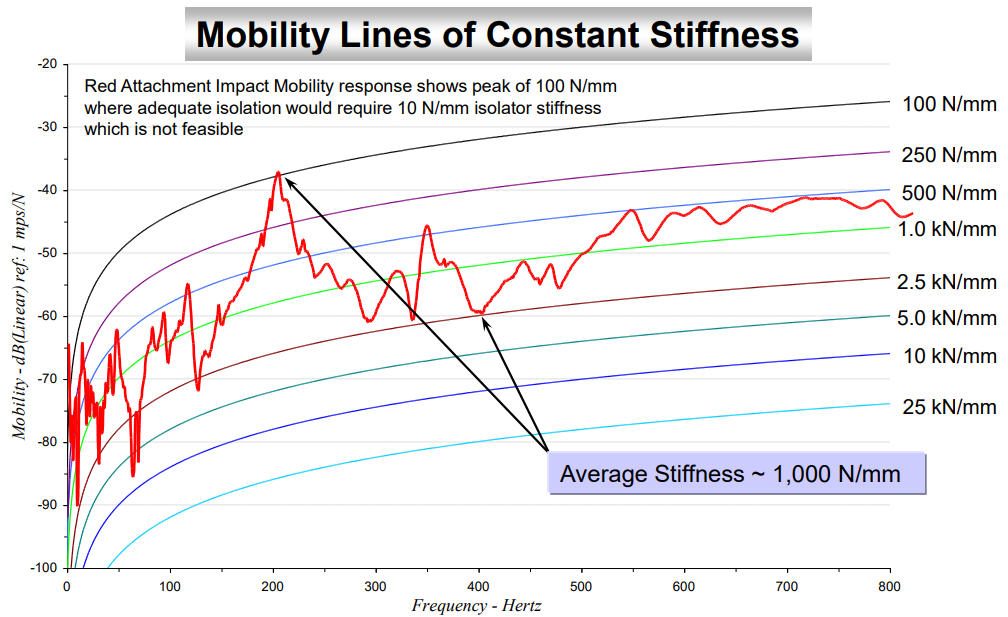

在高速振动领域，只用“软”和“硬”来形容已经不够了。工程师引入了更高级的概念——导纳（Mobility）。

• 静态刚度：单位力作用下产生的变形（k=F/X），适合描述缓慢的受力。

• 动态导纳：单位力作用下产生的振动速度（M=V/F），适合描述高频振动。

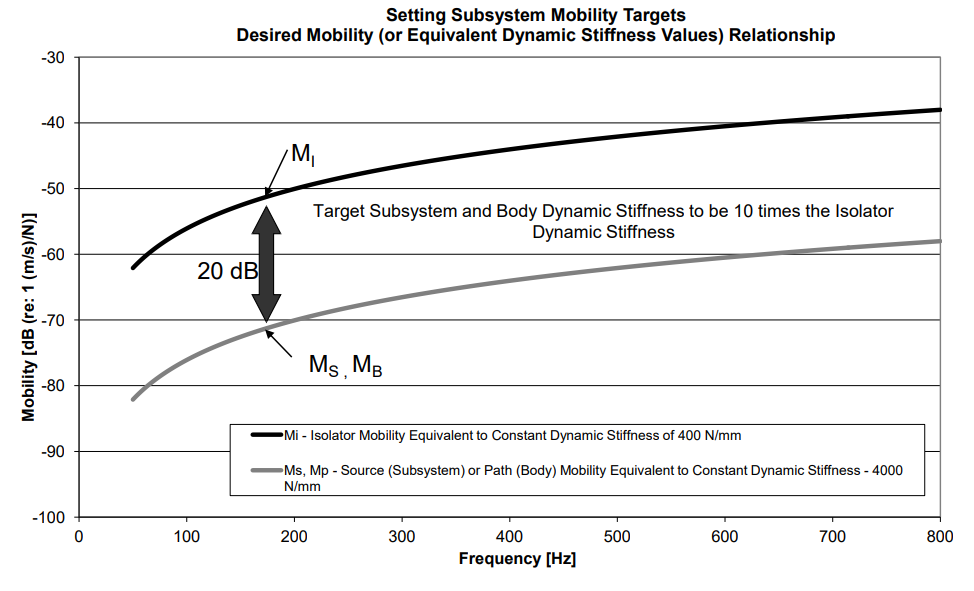

导纳越高，代表结构在动态下显得越“软”，越容易振动。 因此，隔振的目标是：

隔振器的导纳 >> 车身结构的导纳

理想状态下，隔振器的导纳应是车身导纳的10倍以上（即20 dB的差距），这样才能确保振动被有效地“阻挡”在外。

五、总结：安静，是设计出来的

通过这份文档我们可以看到，汽车的静谧性并非偶然。它是通过对隔振器设计、车身结构刚度、以及二者之间精确的刚度/导纳匹配进行系统化设计和严格管控的结果。

下次当你享受车内宁静时，可以想起这些默默工作的“小软垫”。它们正是工程智慧“以柔克刚”的完美体现，在喧嚣的源头，为驾乘者锁住了那份难得的平静。

说明：本文解读基于通用汽车（GM）内部技术文档《Introduction to Powertrain Cooling, Module 6: PTC Hardware Components, Lesson 12: Controlling Fan Noise and Vibration》。文中概念已做通俗化处理，以便读者理解。需要原文的后台留言“散热器”获取。
