经典案例丨重点装备光学结构公差分析的工程应用

9月前浏览316

在重点装备光学系统的研发制造中，光学结构的尺寸链与公差设计直接影响装配可行性、光轴一致性及整机性能。随着光学组件结构复杂化、装配精度要求持续提高，传统依赖人工计算和经验判断的公差设计方式，已难以对曲面接触、非线性尺寸链及形位公差耦合等问题进行有效量化验证。另一方面，公差设定缺乏数据支撑，既可能推高加工成本，也易引发装配干涉、光轴偏移等风险，影响产品稳定性与交付质量。

在以上背景下，该单位引入诚智鹏公差仿真软件3DCC，对光学结构开展系统性公差分析。以下为两个典型的工程实践案例：

非线性光学结构轴向装配间隙分析

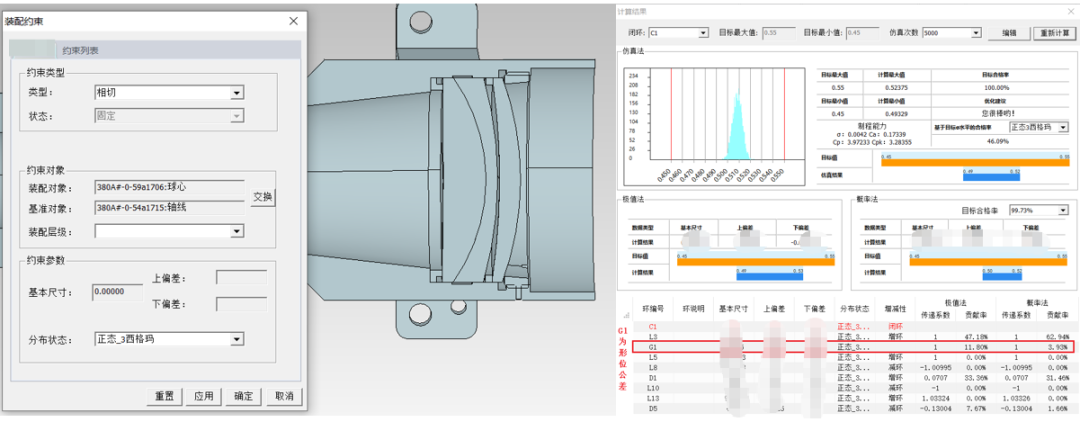

在某光学结构中，物镜胶合镜、隔圈与镜筒构成轴向封闭环，对装配间隙提出明确要求。该结构涉及曲面接触，属于典型非线性尺寸链问题。借助3DCC，工程人员基于三维模型完成公差建模与分析，软件自动识别尺寸与形位公差，并给出多种计算结果，直观量化各尺寸对装配间隙的影响，为公差优化提供依据，在保证装配合格率的同时有效降低制造成本。

变焦过程中光轴同轴度量化评估
在另一类变焦光学结构中，镜组在轴向运动过程中与镜筒配合，其间隙变化将直接影响光轴同轴度。通过3DCC的尺寸链与形位公差综合分析，可在同一模型下快速评估不同配合间隙条件对光轴一致性的影响，无需反复建模。计算结果直观反映了装配间隙与同轴度之间的定量关系，为结构设计与装配策略提供了明确决策依据。

除上述两个典型装配场景外，光学结构中普遍存在的公差累积、形位误差传递、零件互换性不足以及设计与检测数据割裂等问题，也可通过3DCC实现系统性分析与闭环处理。软件基于MBD原生模式，引入AI驱动的公差建模与装配约束自动生成能力，并结合高精度仿真结果，为工程决策提供可靠依据。通过应用3DCC，该单位逐步实现光学结构公差由经验设定向模型驱动、数据验证的转变，为高精度光学装备的稳定设计与装配提供了有效支撑。

来源：诚智鹏

非线性光学尺寸链曲面装配
