揭秘!500W热源"降温密码":VirtualFlow 冷板仿真结果深度解析

7月前浏览1208
在电子设备高功率化的发展趋势下,散热系统性能直接决定设备运行稳定性与使用寿命。冷板作为高效散热方案的核心部件,其内部流场与温度场的精准调控是保障散热效果的关键所在。本文将基于通用流体仿真软件VirtualFlow,结合详实的仿真数据,深度解析单相水冷相变冷却两种技术路径的散热机理,为冷板散热方案的优化设计提供理论支撑。


01

仿真基础:条件设定与模型处理,让结果更精准

清晰的条件设定、科学的模型处理,是保证仿真结果可靠性的基础。


核心仿真条件一览













本次仿真针对特定结构冷板展开,关键参数如下:

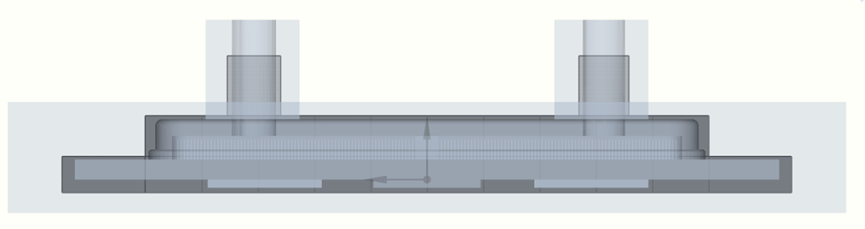

  • 冷板结构:内部翅片间微通道宽度0.3mm,翅片数量71×4组,翅片厚度0.2mm、高度3mm;

  • 辅助材料TIM(导热硅胶)厚度0.1mm;

  • 热源参数共5个热源,1个功率134W,其余4个热源共366W,总功率达500W;

  • 流体条件:进口温度37℃,进口流量1L/min;相变冷却场景额外设定饱和温度47℃;

  • 流体物性:仿真采用Solstice流体

  • 液态时密度1233.2Kg/m³、比热容1.256KJ/(Kg·K)、导热系数71.869W/(m·K)、粘度0.00040189Kg/(m·s)

  • 气态时密度10.625Kg/m³、比热容0.859KJ/(Kg·K)、导热系数11.429W/(m·K)、粘度0.000011498Kg/(m·s)



VirtualFlow模型处理技巧













为了更精准捕捉各部件的传热、流体流动特性,仿真采用“分部件建模”思路,将整体结构拆解为6个核心元器件:

  • 热源(合并为2个元器件)

  • 导热壳体

  • 进出口

  • 导热硅胶层(TIM)

  • 翅片部分

  • 辅助壳体(包围热源与导热壳体)



网格质量:7800万+网格,保障计算精度













网格是仿真计算的基础,该算例仿真网格总量达78,009,644个。高密度网格能更精准还原冷板内部复杂的微通道结构和流体流动细节,避免因网格粗糙导致的计算误差,为后续结果的可靠性提供了核心保障。



02

单相水冷仿真:传统高效散热的性能具象化

单相水冷是成熟的散热方案,本次仿真通过温度、速度、压力三大核心维度,完整呈现了其在500W热源下的散热表现。


温度分布:整体可控,梯度清晰

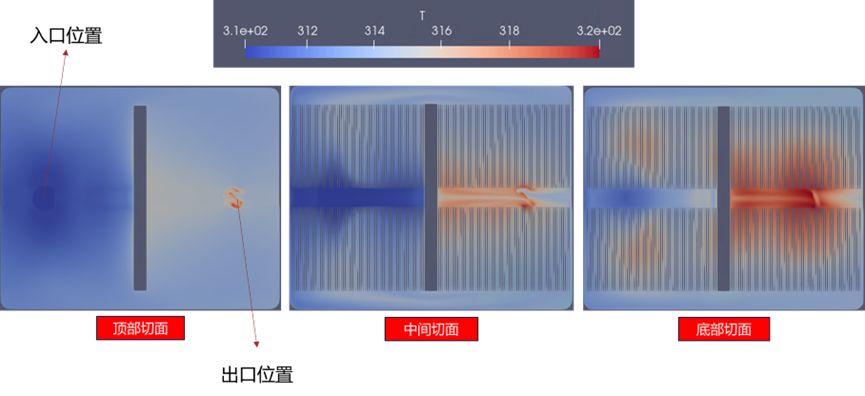

从温度分布云图(顶部、中间、底部三个切面)可以看出,冷板温度整体处于312K~320K(约39℃~47℃)区间,进口位置温度较低(接近37℃进口温度),出口位置温度略有升高,但未出现局部过热现象。三个切面的温度分布趋势一致,说明冷板内部传热均匀,翅片的导热作用得到充分发挥,能有效将热源热量传递至流体中。



速度分布:流动稳定,微通道适配性好

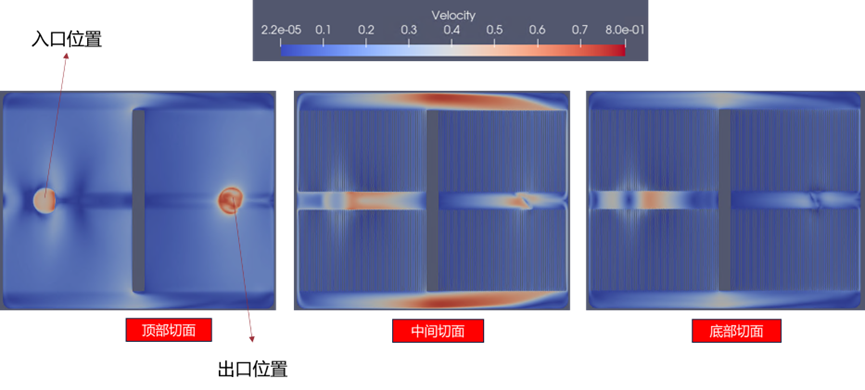

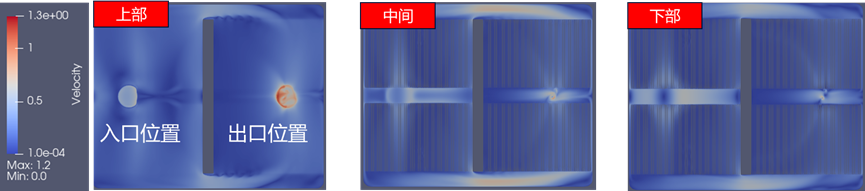

速度分布云图显示,冷板内部流体速度范围为2.2e-05m/s~0.8m/s,进口区域速度相对均匀,流经翅片微通道时,速度分布出现局部变化,但整体无明显涡流或停滞区域。这表明翅片结构设计合理,不会对流体流动造成过大阻碍,能保证流体与翅片的充分接触,提升传热效率。



压力分布:压降可控,系统负荷低

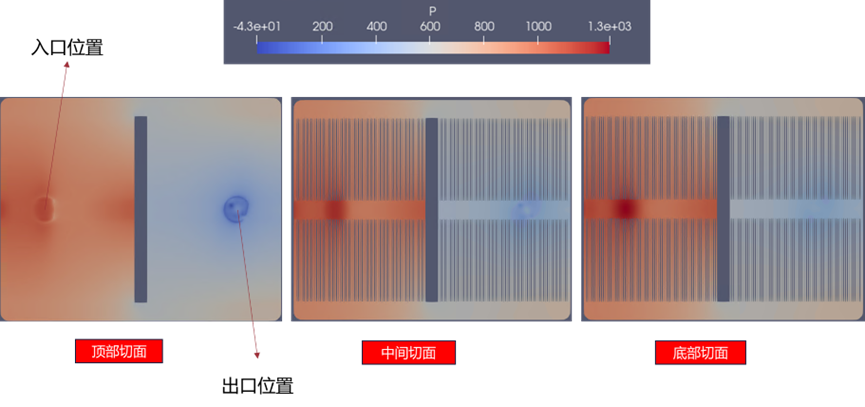

压力分布云图显示,冷板内部压力范围为-43Pa~1300Pa,进口至出口的压力梯度平缓,无明显压力突变区域。较低的压降意味着整个散热系统的泵体负荷较小,能降低系统能耗,提升长期运行的稳定性。


03

相变冷却仿真:高效相变吸热的散热进阶表现

相变冷却借助流体相变过程中的大量吸热实现高效散热,是高功率设备的理想散热方案。本次仿真在单相水冷基础上,增加饱和温度47℃的设定,重点分析温度、相变率、气相率、速度四大核心指标。


温度分布:精准控温,散热能力更强

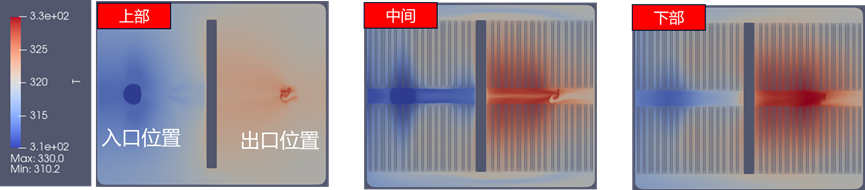

从不同切面(上部、中间、下部)及中心切面的温度分布云图可以看出,相变冷却状态下,冷板内部温度范围为310.1K~330.1K(约37℃~57℃),出口最高温度为327.1K(约54℃)。对比单相水冷,相变冷却在热源功率500W的情况下,温度控制精度依然较高,且中心切面温度分布更均匀,说明相变过程的吸热作用能快速带走热源热量,有效抑制局部温度升高。

不同切面温度云图


中心切面温度云图



相变率与气相率:相变充分,吸热效率高

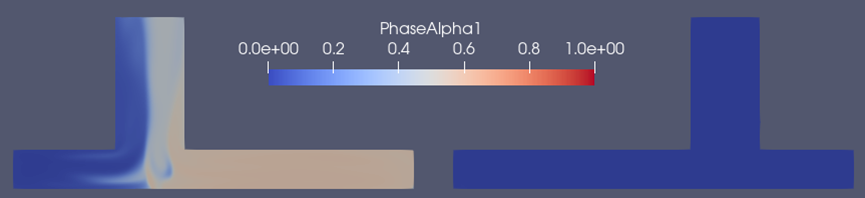

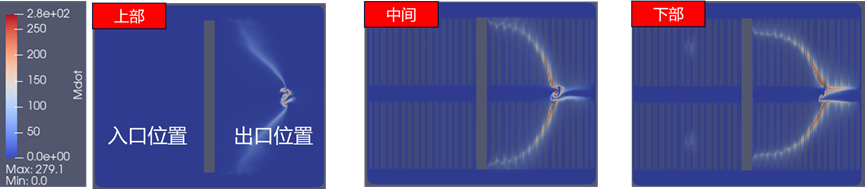

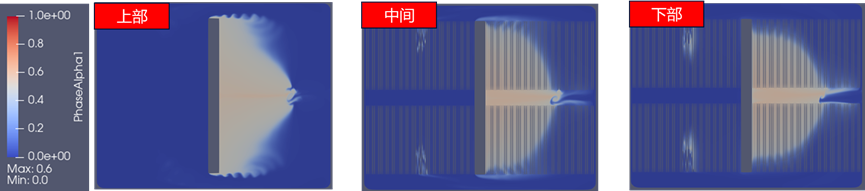

相变率分布云图显示,冷板内部相变率最大值为27.1,进口区域相变率较低,出口区域及靠近热源的区域相变率明显升高;气相率分布云图则显示,气相率范围为0~1.0,出口区域气相率较高,说明流体在流经热源区域时,充分吸收热量发生相变,生成大量气态流体,相变过程充分且高效。气相率的合理分布也表明,相变产生的气态流体能顺利排出,不会在冷板内部积聚,避免影响传热效果。

不同切面相变率云图


不同切面气相率云图


中心切面气相率云图



速度分布:流动适配相变,稳定性好













相变冷却状态下,冷板内部流体速度范围为4.8e-05m/s~1.3e+00m/s,整体流动趋势与单相水冷类似,但在相变剧烈区域,速度出现局部提升。这是因为流体相变后体积膨胀,推动流体流动速度加快,进一步促进了流体与翅片的接触传热。同时,无明显涡流区域,说明相变过程未对流体流动稳定性造成破坏。

不同切面速度云图

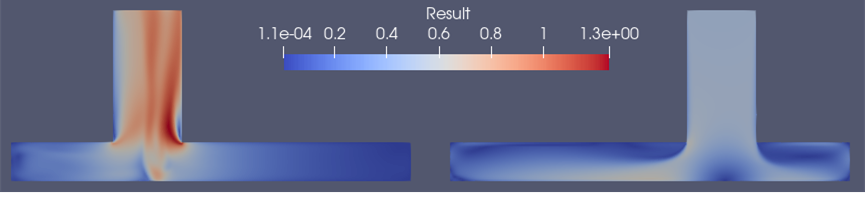

中心切面速度云图



压强分布:压降合理,系统兼容性强

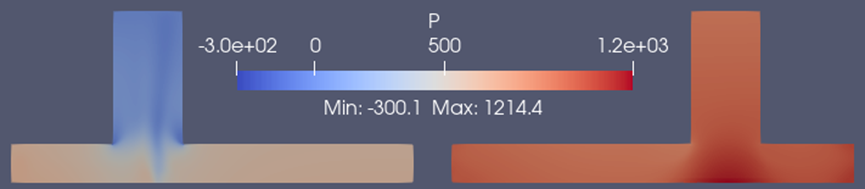

中心切面压强分布云图显示,相变冷却状态下,冷板内部压强范围为 -300.1Pa ~ 1214.4Pa,虽然最低压强低于单相水冷,但整体压降依然可控,不会对系统泵体造成过大负荷,具备良好的系统兼容性。

中心切面压强云图


04

核心对比:单相水冷VS相变冷却,该怎么选?

通过对两种冷却方式的仿真结果进行总结对比,我们梳理出核心差异与适用场景,为实际应用提供参考:


核心性能对比













  • 温度控制单相水冷温度范围312K~320K,相变冷却310.1K~330.1K;单相水冷整体温度更低,相变冷却控温精度更均匀,能应对更高功率密度的热源;

  • 传热效率单相水冷依靠流体对流换热,传热效率稳定;相变冷却借助相变吸热,单位质量流体的吸热量远高于单相水冷,散热能力更强;

  • 流动特性两者均无明显涡流,流动稳定;相变冷却因相变膨胀,局部速度更高,流体更新速度更快;

  • 系统负荷单相水冷压降范围-43Pa~1300Pa,相变冷却-300.1Pa~1214.4Pa,两者压降均可控,单相水冷系统负荷略低。



适用场景总结













  • 单相水冷适用于功率密度适中、对系统能耗要求较低的场景,如普通工业电子设备、中低功率服务器等,其成熟的技术和较低的系统负荷能保证长期稳定运行;

  • 相变冷却适用于高功率密度、对散热效率要求极高的场景,如高功率芯片、大型服务器集群、精密电子设备等,其高效的相变吸热能力能快速带走大量热量,有效保障设备在高负荷下的稳定性。


05

总结:仿真赋能散热设计,精准解锁最优方案

本次基于通用流体仿真软件VirtualFlow的冷板仿真,通过科学的模型处理和高密度网格计算,清晰呈现了单相水冷与相变冷却的散热性能。

仿真技术的价值就在于,能在实际产品量产前,精准预判不同方案的性能表现,为散热结构优化提供数据支撑,避免盲目试错。如果您的产品正面临散热难题,不妨借助仿真技术,解锁专属的最优散热方案。

来源:多相流在线
