【自制工具箱】「傅里叶变换工具箱」信号分析效率飙升
在信号处理、通信工程、声学分析、振动检测等诸多领域，傅里叶变换都是核心的分析工具——它能将复杂的时域信号分解为简单的频域成分，帮我们穿透信号表象，找到隐藏的频率特征。无论是破解通信信号的调制规律，还是定位机械振动的故障源头，亦或是优化音频信号的滤波效果，傅里叶变换都是不可或缺的“金钥匙”。
我们之前也分享过几种方法实现傅里叶变换【知识拓展】手把手教你实现快速傅里叶变换（FFT）的3种工具。
为了让更多从业者、研究者摆脱繁琐的手动计算与复杂的代码编写，高效完成信号分析工作，我们正式推出「傅里叶变换工具箱」。无需深厚的理论基础，就能轻松实现专业级的傅里叶变换分析，工具箱界面如下：
工具箱界面
一
核心功能亮点
核心功能亮点
一键式频谱分析

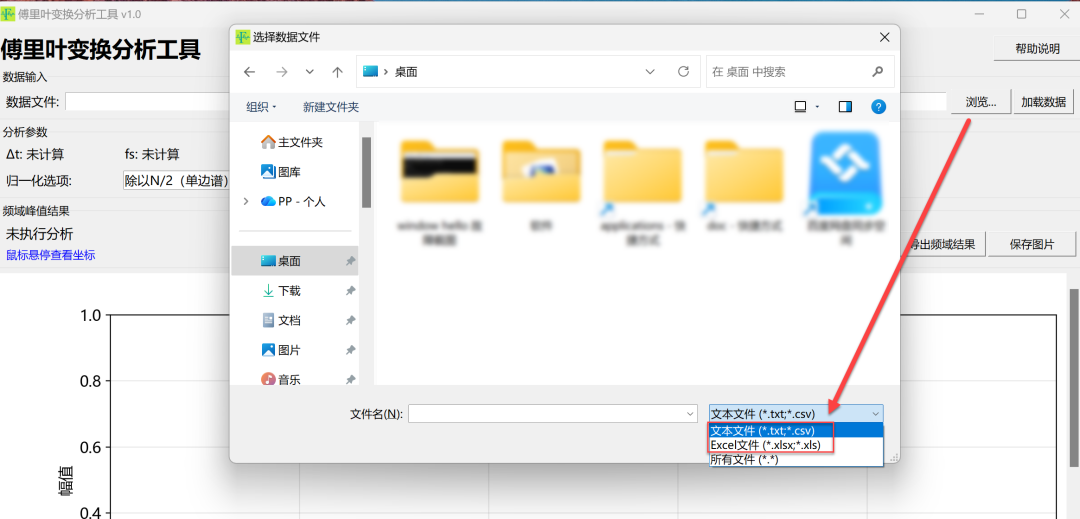

支持CSV、TXT、Excel等常见数据格式。
自动计算采样率与时间间隔，只需点击即可完成傅里叶变换。

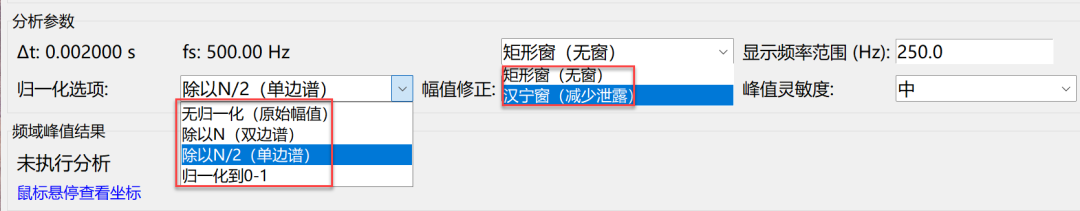

专业的处理选项
窗函数：提供矩形窗和汉宁窗，有效减少频谱泄露。
幅值修正：针对汉宁窗提供幅值修正选项，确保分析结果准确。
多种归一化方式：包含单边谱、双边谱等4种模式，满足工程分析、理论研究等不同场景。
智能峰值检测
自动识别频域图中的主要频率峰值。
提供“低、中、高”三级灵敏度调节，适应不同信噪比的信号。
鼠标悬停即可查看精确的频率与幅值信息。

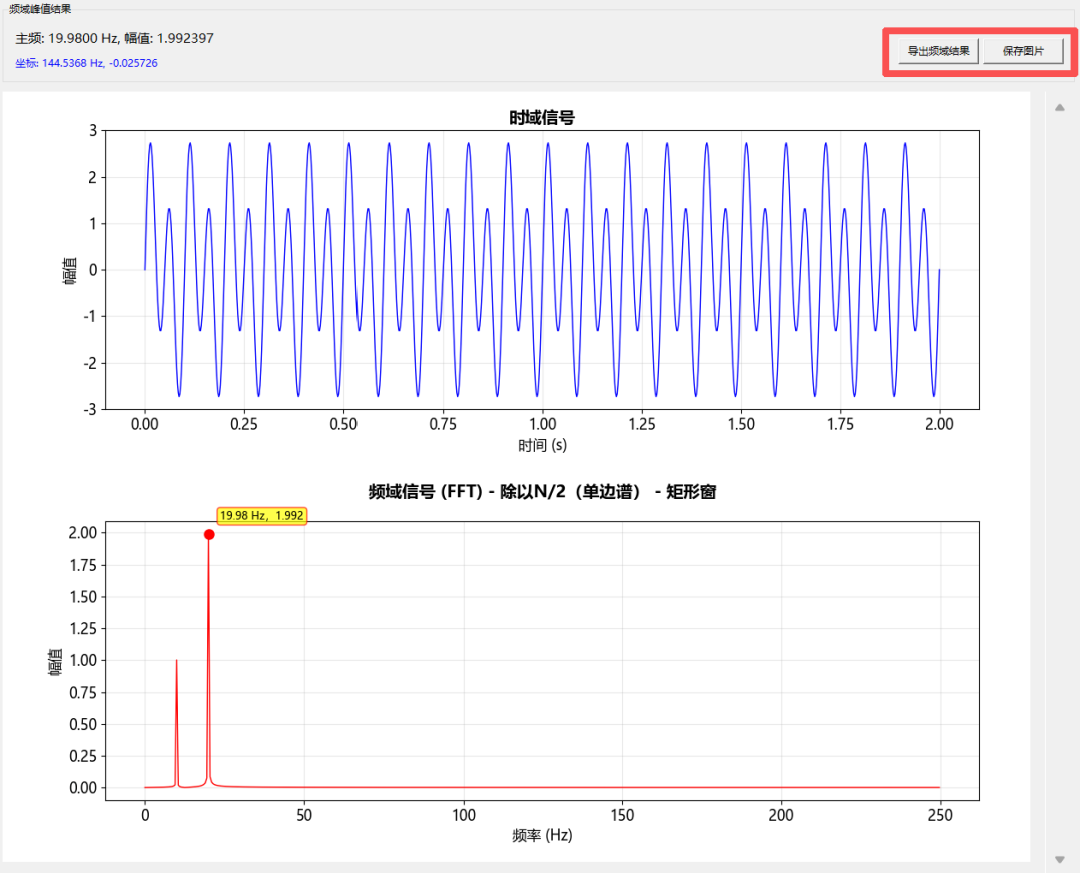

直观的可视化与导出
并排显示时域波形图与频域频谱图，对比一目了然。
检测到的峰值在图中以彩色圆点清晰标注。
支持将分析图表保存为高清图片，频域数据可导出为CSV或Excel格式。

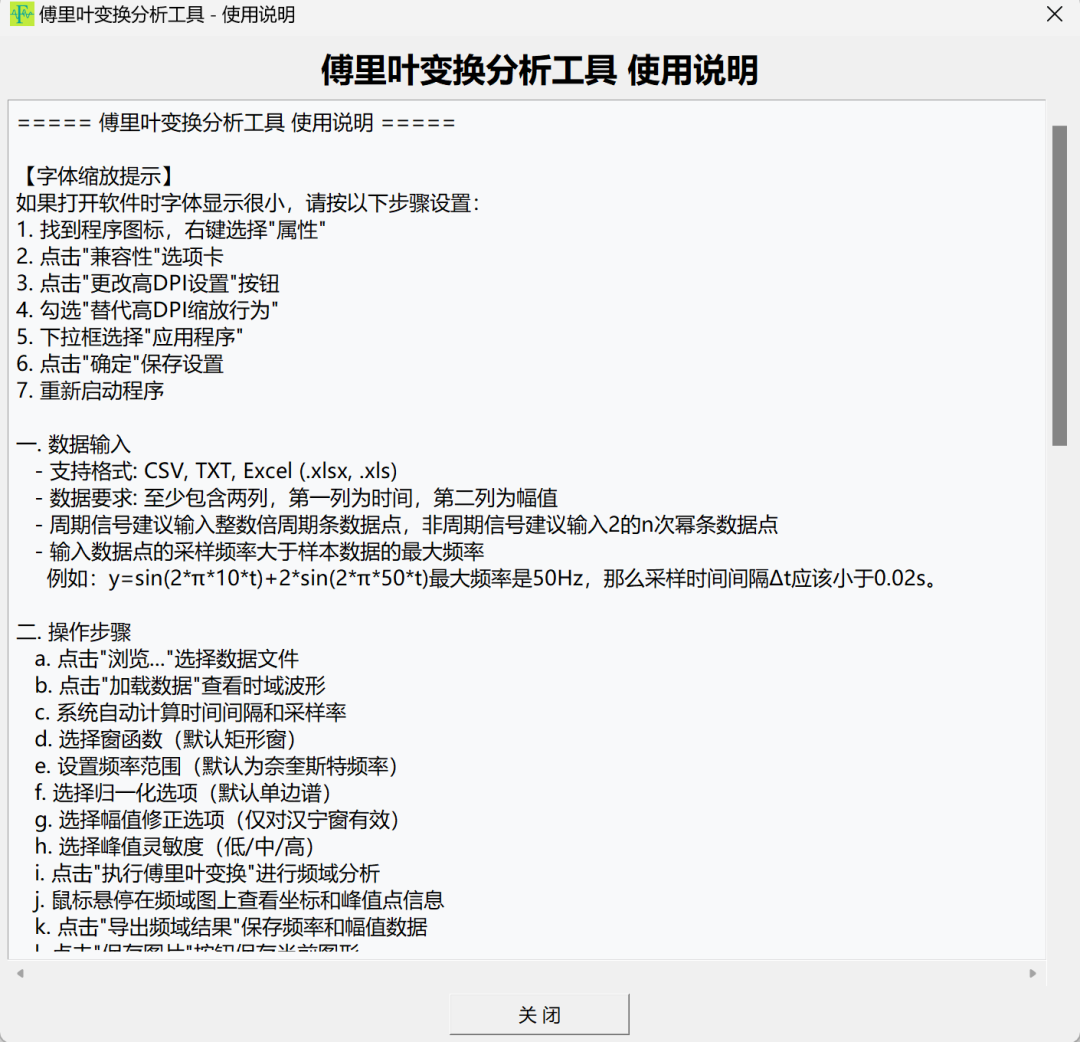

详尽的帮助指引
内置完整的帮助文档，详细说明了数据要求、参数含义、操作步骤和结果解读。
特别提供了不同应用场景下的归一化方法选择推荐，方便用户快速上手。
二
典型数据对比
典型数据对比
为了验证工具可靠性，用正弦函数y=sin(2*pi*10*t)+2*sin(2*pi*20*t)进行验证：
01
处理数据长度
根据函数可知，最大频率为20Hz,采样时间间隔应<1/20=0.05s，这里取0.002s满足要求；
对于周期性函数，信号总时间应大于10*信号周期=10*0.1s=1s，这里取2s满足要求；

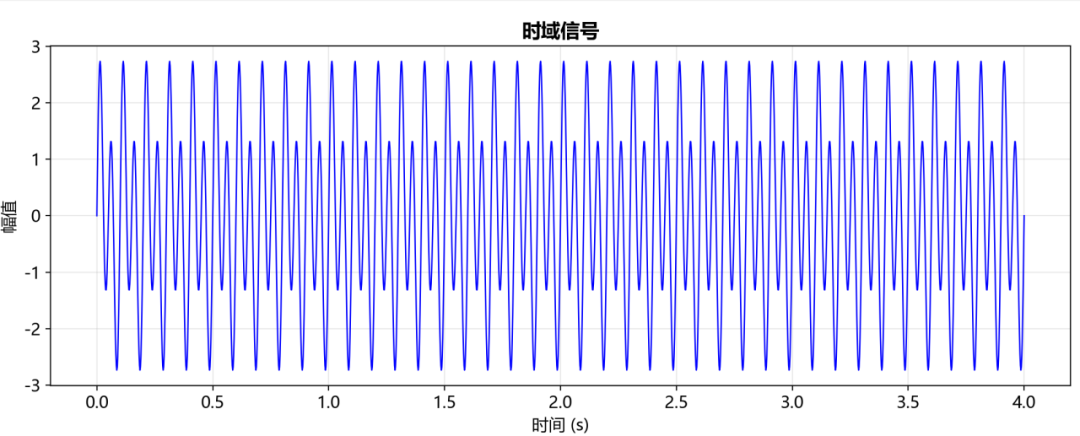

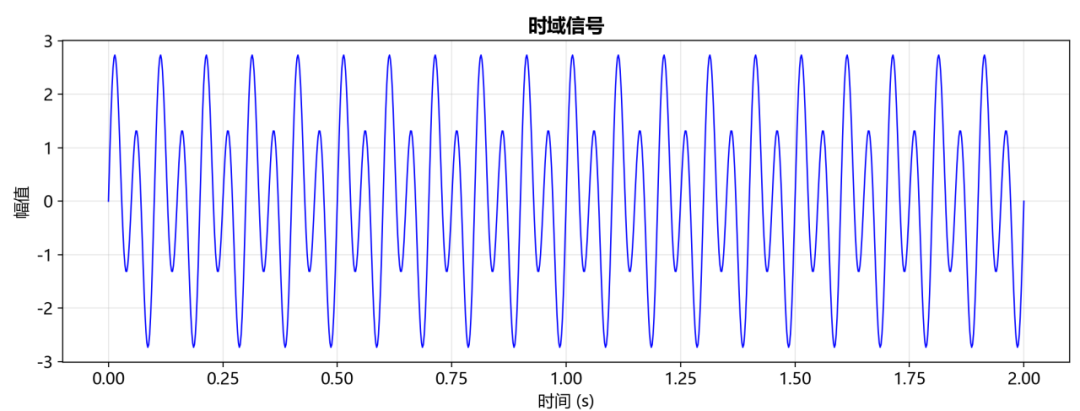

样本数据如下：
02
导入工具箱

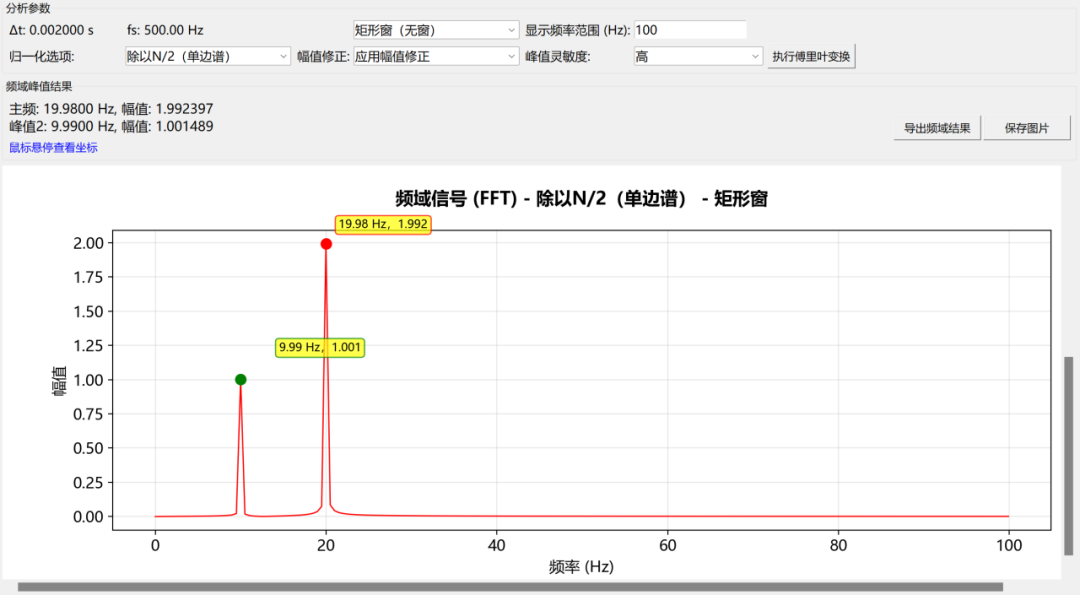

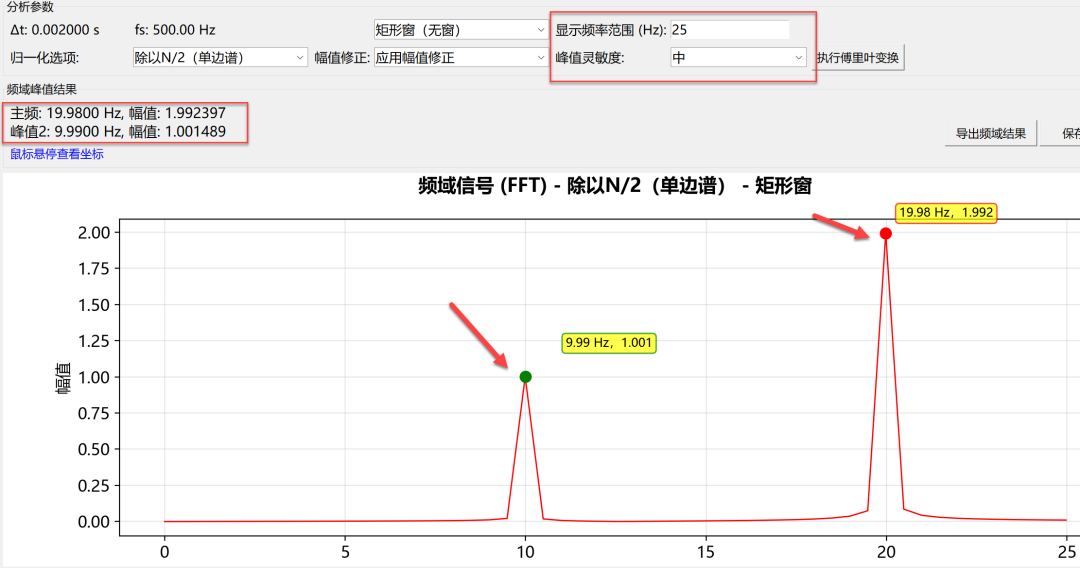

导入工具箱后进行FFT分析：
周期性函数，当输入整数倍周期个数据点时，不需要进行修正。
理论峰值：10Hz,幅值1和20Hz，幅值2
计算峰值：9.99Hz,幅值1.001和19.98Hz，幅值1.992
结果可靠！
03
当选择2的n次幂个数据点（1024个点）

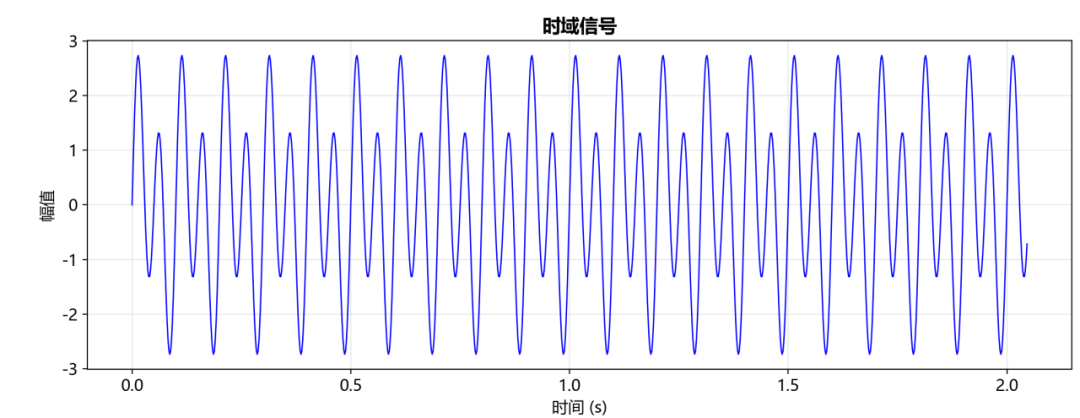

样本数据如下：

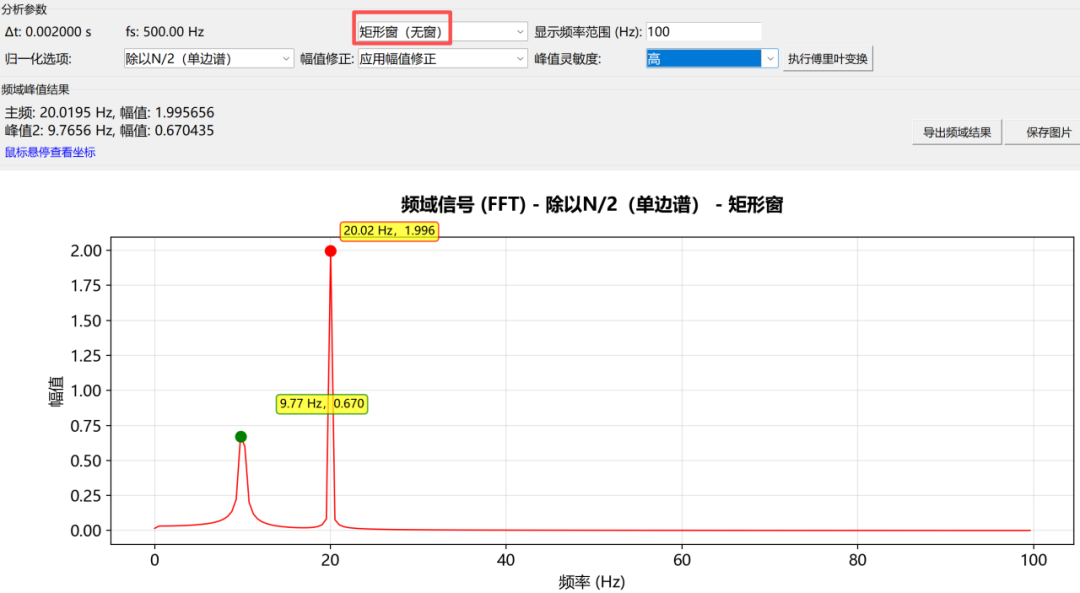

a.导入工具箱进行FFT分析（不修正）：
计算峰值：9.77Hz,幅值0.67和20.02Hz，幅值1.996；
误差较大！

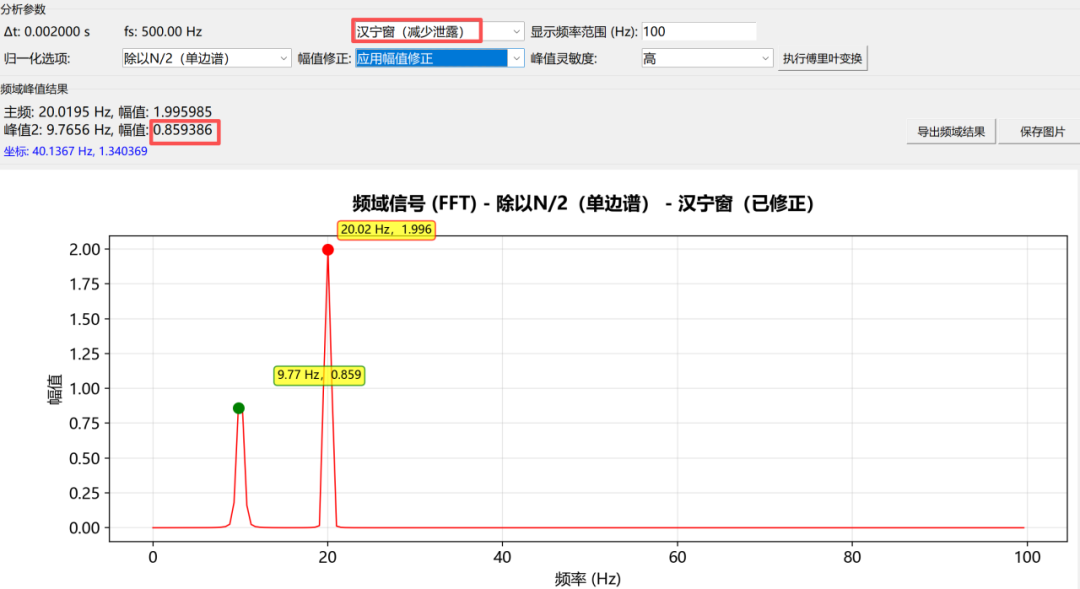

b.导入工具箱进行FFT分析（汉宁窗修正）：
计算峰值：9.77Hz,幅值0.859和20.02Hz，幅值1.996；
误差减小！
04
excel对比结果
由于excel的傅里叶变换仅支持2的n次幂个数据点，所以样本数据（1024个点）如下：

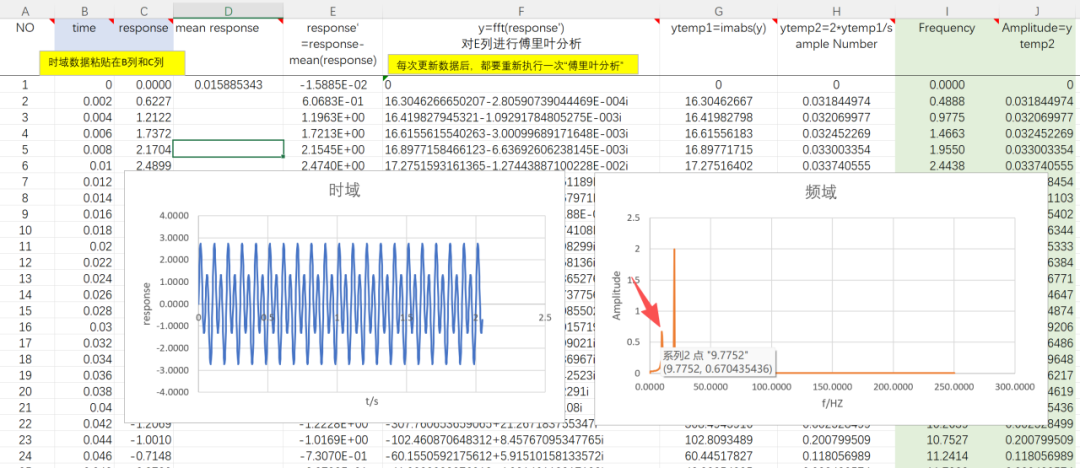

excel傅里叶变换结果如下：
计算峰值：9.77Hz,幅值0.67和20.03Hz，幅值1.996；
误差较大！且和工具箱使用2的n次幂个数据点一致
05
如何保证结果准确性？
是不是2的n次幂个数据点结果一定不正确呢？经测试发现，当使用2048个点时，计算结果和理论值结果十分接近。

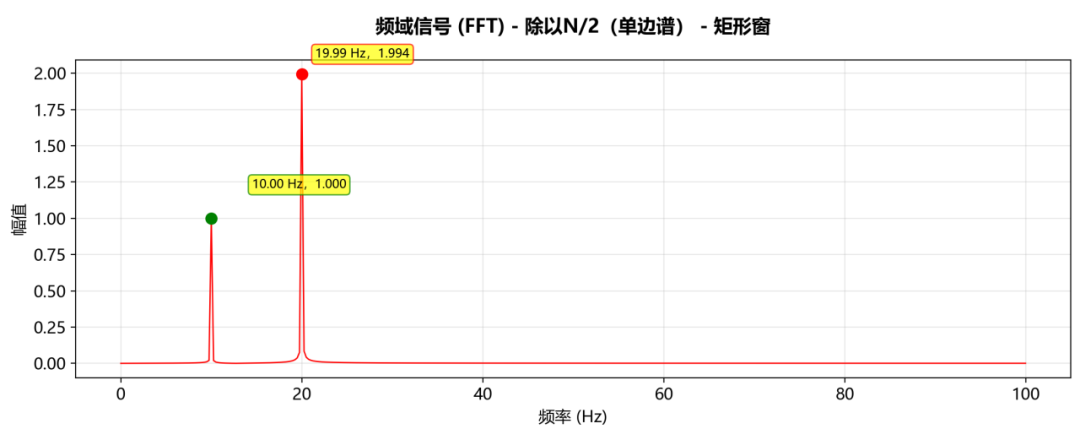

工具箱计算结果如下：
excel傅里叶变换结果如下：
当数据点足够多时，二者计算结果和理论值一致！
三

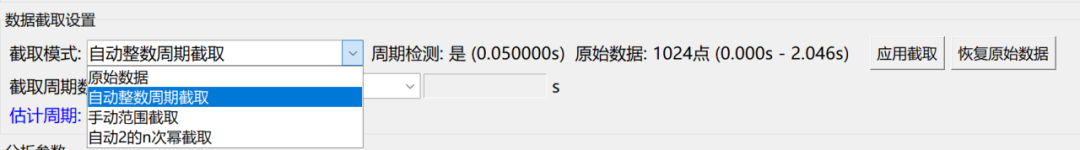

开发计划：智能截取
开发计划：智能截取
在进行傅里叶变换（FFT）分析时，数据长度的选择是获得准确频谱结果的核心前提。在1.0版本中，用户需要根据指引，提前手动处理信号长度，再导入工具箱进行分析，过程较为繁琐。
为了大幅提升您的工作效率，2.0版本计划将集成智能数据截取功能。新功能将在工具箱内部直接完成关键处理，并完整保留您的原始数据，具体包括：
智能长度推荐：系统将自动分析信号特征，为周期信号推荐整数倍周期的截取长度，为非周期信号推荐最接近的2的n次幂长度，确保FFT分析的最佳效果。
手动区域选择：同时提供图形化界面，支持您手动框选感兴趣的分析区域，操作直观灵活。
原始数据保全：所有截取操作均在工具箱内部进行，您的原始数据文件不会被修改，方便回溯与多种分析尝试。
通过这次升级，您无需再进行繁琐的前期数据准备，即可获得更专业、更高效的频谱分析体验。
