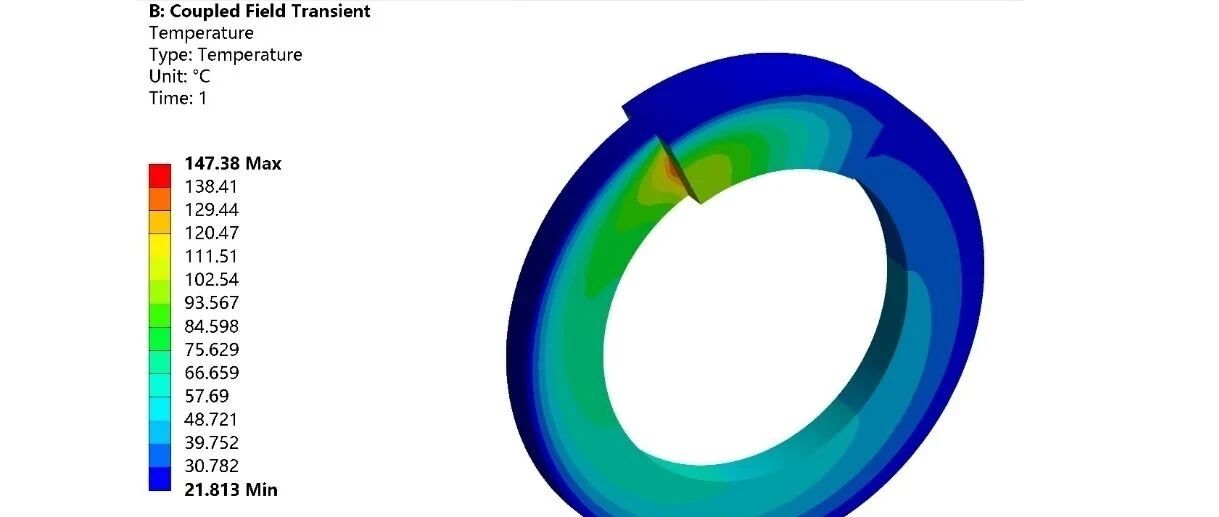

ANSYS中单元类型、材料表字段变量、非线性自适应网格定义命令详解!

7月前浏览602


在ANSYS workbench中,有时不能完全通过GUI形式对分析进行设置和处理,即GUI不能完全图形化处理APDL中的功能。为此,有时我们在使用workbench时需要插入一些命令流。


本公众 号在《ANSYS中关键字、实常数、材料属性和材料模型定义常用命令流!》一文中介绍了部分ANSYS中的命令。今天我们再讲讲几个常用命令的定义,包括:


① ET命令定义单元类型;

② TBFIELD定义材料表字段变量值;

③ NLADAPTIVE定义非线性自适应网格划分准则。



—01—

定义单元类型


ET命令,即Element Type,是在ANSYS中用于定义单元类型的命令。


ET命令的语法格式:

ET,ITYPE,Ename,KOP1,KOP2,KOP3,KOP4,KOP5,KOP6,INORP


其中:

 ITYPE—给选取的单元类型编号,默认为当前最大

              编号加1;

Ename—ANSYS单元类型库中的单元类型名称或

              编号,如beam188或单元编号,如188

              Ename=0,则定义一个空单元。

KOP1~KOP6用于控制单元的特定行为或特性的

             关键字,比如:激活或禁用某些功能、选

             择不同的计算模式等等。具体取值需参考

             单元库中对应单元的文档说明,如下各

             图。若需设置KEYOPT(7)及更高编号的

             选项,需使用KEYOPT命令单独定义。

INORP如果等于1,则抑制该单元类型所有的单

              元解输出,即不显示该类型单元的计算结

              果;默认为0(输出结果)。

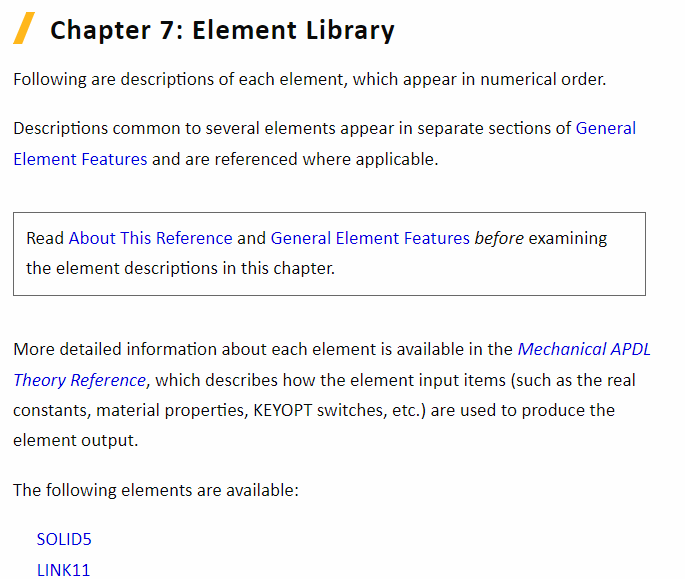

在ANSYS的单元库帮助文档中,列出了各单元检索列表,如下图。可以通过检索列表查看各单元的具体内容。如KEYOPT关键字选项、自由度、单元特性等等。

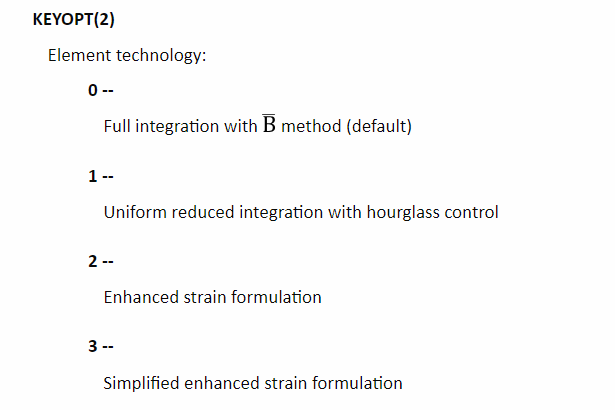

举例,下图为SOLID185单元的KEYOPT(2)选项,用于设置该单元的计算模式:

输入ET命令举例:

ET,,BEAM188  !定义单元类型为beam188,取的

                            单元类型采用默认的编号

ET,1,MASS21  !定义单元类型为mass21,取的

                            单元类型采用编号为1




—02—

定义材料表字段变量值


TBFIELD命令是ANSYS中用于定义材料数据表(Table)的字段变量值的命令。


TBFIELD的主要作用是为材料后续的属性值定义提供字段变量类型和值(如温度、时间等物理变量和其值),以便动态调整材料在该字段变量类型和值下的材料数据(通过TBDATA命令定义材料数据)。


TBFIELD命令的语法格式:

TBFIELD, field_type, VALUE


其中:

field_type—为字段变量类型。常用的包括:
                   TEMP:温度,用于定义与温度相关

                   的材料属性(如热膨胀系数、弹性模

                   量随温度变化)。

                   TIME:时间,用于定义随时间变化的

                   材料行为(如蠕变、磨损等)。
                   其他类型可能包括应力、应变等,

                   体可查询软件帮助文档

    VALUE—为指定字段变量的具体取值


输入命令举例:

①建立温度相关的材料属性:

TBFIELD, TEMP, 50    ! 定义温度为50℃
TBDATA, 1, 200          ! 在50℃下定义某属性值为200
TBFIELD, TEMP, 100  ! 定义温度为100℃

TBDATA, 1, 300         ! 在100℃下定义某属性值为300


②建立时间相关的材料属性(以接触磨损为例):

!材料参数磨损系数K、材料硬度H、压力指数m、速度指数n定义

K1=0

K2=1E-8

H=1000

m=1

n=1

! 定义磨损模型,其中MATID是与接触单元关联的材料ID,workbench中插入命令流时,特定接触面可用CID代替

TB,WEAR,MATID,,,ARCD     !激活接触磨损模型

TBFIELD,TIME,0             !字段变量TIME为0 时

TBDATA,1,K1,H,m,n       !定义材料磨损相关参数

TBFIELD,TIME,1            !字段变量TIME为1时

TBDATA,1,K1,H,m,n      !定义材料磨损相关参数

TBFIELD,TIME,1.01     !字段变量TIME为1.01时

TBDATA,1,K2,H,m,n     !定义材料磨损相关参数

TBFIELD,TIME,4           !字段变量TIME为4时

TBDATA,1,K2,H,m,n     !定义材料磨损相关参数


上述定义中,字段变量为TIME,当其值为0~1时为第一个载荷步,此时定义接触磨损系数为K1=0,当TIME值为1.01~4时,为第二个载荷步,此时定义接触磨损系数为K2=1E-8.

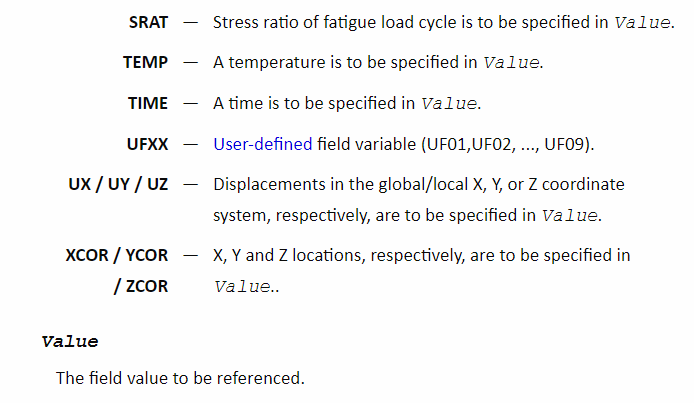

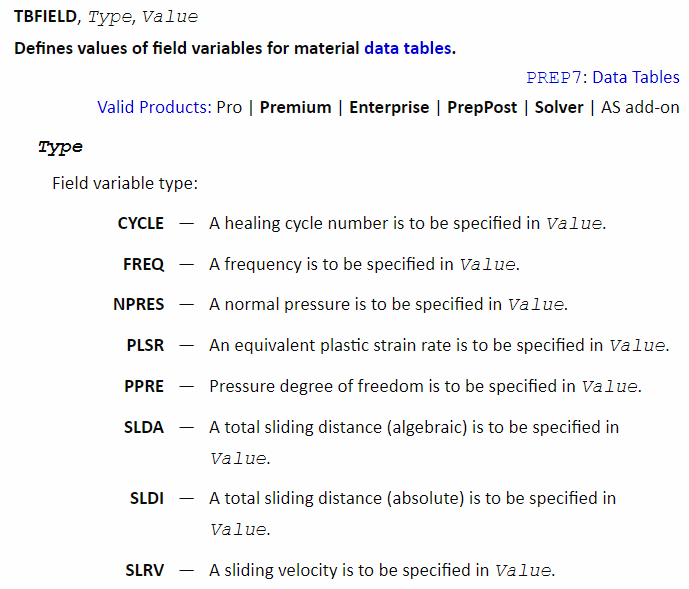

ANSYS帮助文档中关于TBFIELD命令内容更全面,具体应用建议查阅有关帮助文档,如下图。



—03—

定义非线性自适应网格划分准则


NLADAPTIVE命令是ANSYS中用于定义非线性自适应网格重新划分准则的命令。


该命令常用于大变形、接触、磨损等等复杂非线性分析问题中。通过该命令可自动调整网格质量,提高分析计算的计算精度和收敛性。


NLADAPTIVE命令语法格式:

NLADAPTIVEComponentActionCriterionOptionVAL1VAL2VAL3VAL4VAL5VAL6VAL7


其中:

component—指定参与自适应网格重划分的单元的

                      组件(element component),可通

                      过ESEL(element select)定义。
action—定义命令行为。包括:
              ADD:添加新的自适应准则。
                ON:启用自适应功能,并可指定检查时

                        间范围(val2为起始时间,val3为

                        结束时间)。
             LIST:列出当前定义的自适应准则。
criterion—定义自适应的判断标准:
                ENERGY:基于单元能量变化,当单元

                                能量超过阈值时网格重划分。
                      BOX:基于位置区域,当单元节点落

                                入指定的矩形或六面体区域内

                                时触发网格划分。
            CONTACT:基于接触单元数量或磨损

                                量,适用于接触或磨损模拟。

      MESH, SKEW:基于网格扭曲度,当单元扭曲

                                度超过阈值时触发。
option—根据不同的criterion选择相应的选项:对

             于ENERGY,option可省略,val1定义能

             量阈值。对于BOX,option为XYZRANGE,

             val1为区域尺寸,x1,x2,y1,y2,z1,z2定义区

             域边界。对于CONTACT,option为

             NUMELEM或WEAR,val1定义接触单元数

             量阈值或磨损量与单元高度的比率。对于

             MESH, SKEW,val1定义扭曲度阈值。
val1~val7—为具体数值根据criterion和option的组合而定,用于设置阈值、时间范围等。


输入命令举例:

注意以下举例中CP1~CP5为定义的组件的名称,具体分析项目中按自己定义的组件确定。


!基于能量的自适应准则
NLADAPTIVE, CP1, ADD, ENERGY, , 1.0e-3
!基于位置区域的自适应准则
NLADAPTIVE, CP2, ADD, BOX, XYZRANGE, 0.1, 0, 1, 0, 1, 0, 1
!基于接触单元数量的自适应准则
NLADAPTIVE, CP3, ADD, CONTACT, NUMELEM, 5

!基于接触磨损量的自适应准则

NLADAPTIVE,CP4,ADD, CONTACT,WEAR,0.50

!启用自适应功能并设置检查时间范围
NLADAPTIVE, CP5, ON, , , 1.0, 10.0

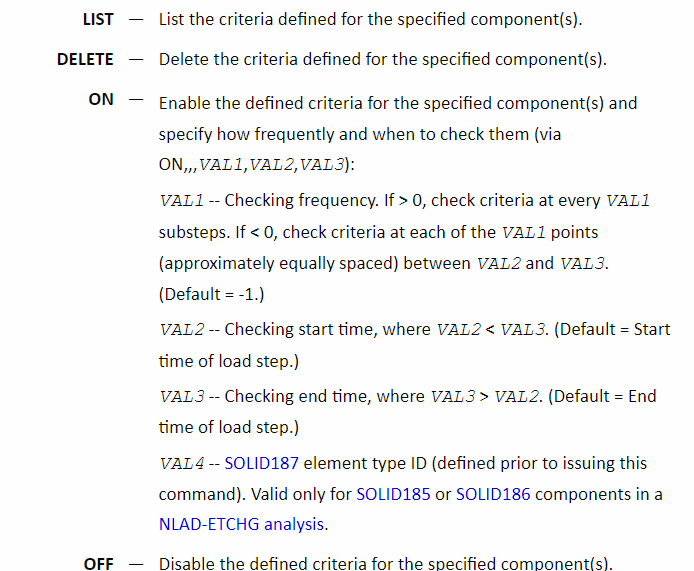

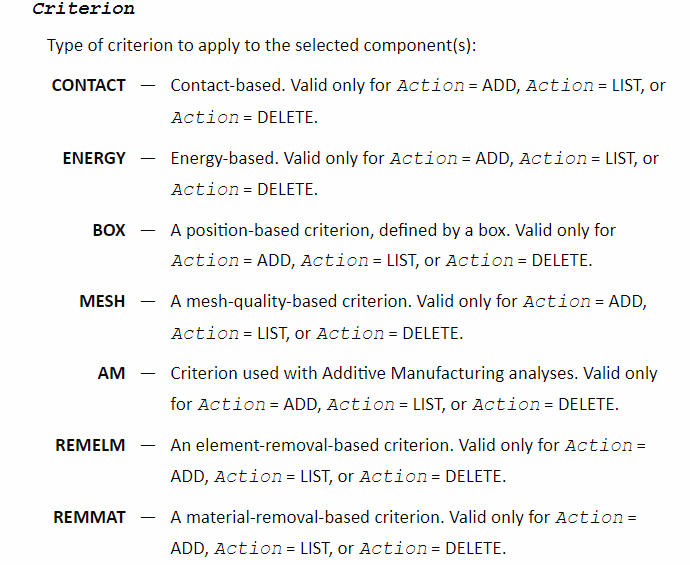

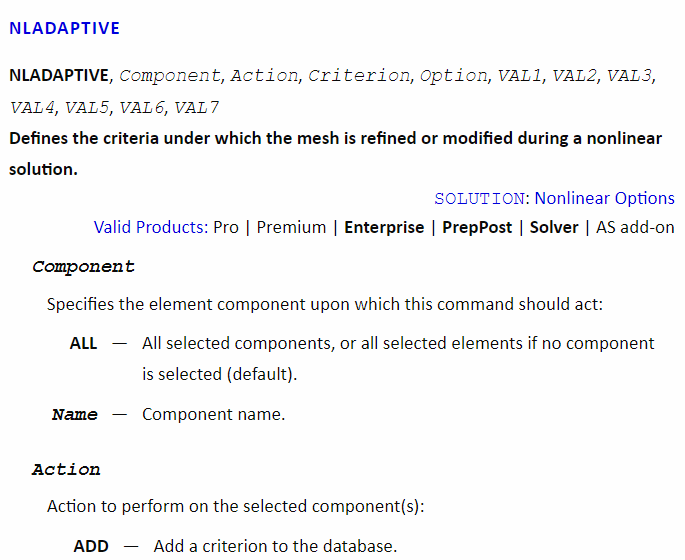

ANSYS帮助文档中关于NLADAPTIVE命令内容更全面,具体应用建议查阅有关帮助文档,如下图。
