Icepak|04建模实例

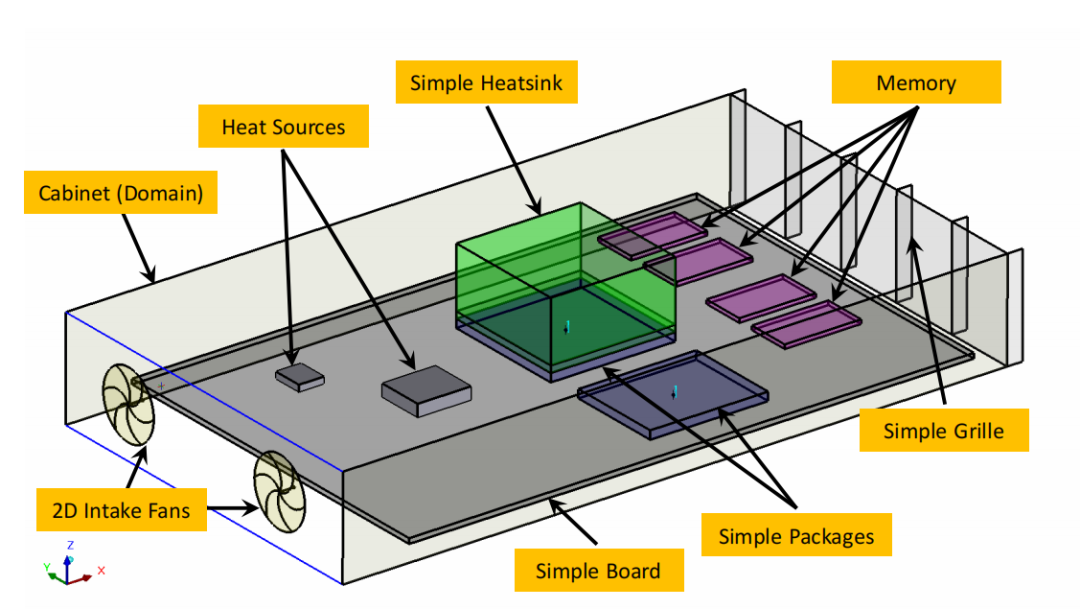

导读：通过案例演示Icepak建模。
启动Icepak
Start → All Programs → Ansys 20** R1 → Ansys Icepak 20** R1

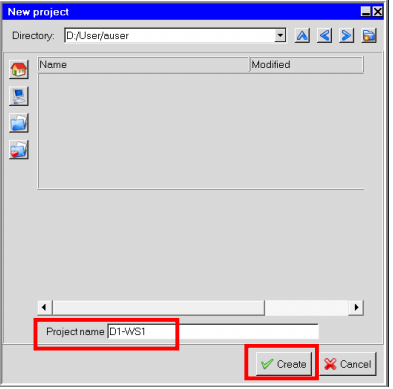

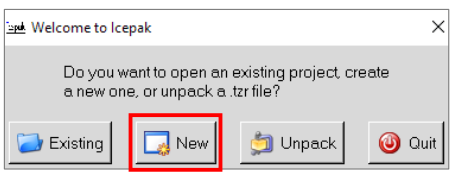

选择New创建新项目，并命名。通过百度网盘分享的文件。
将创建一个具有该项目名称的目录。所有项目数据都保存在此目录中。
一个Icepak项目由3个主文件和附加的文件组成。三个主文件包括job, model和problem

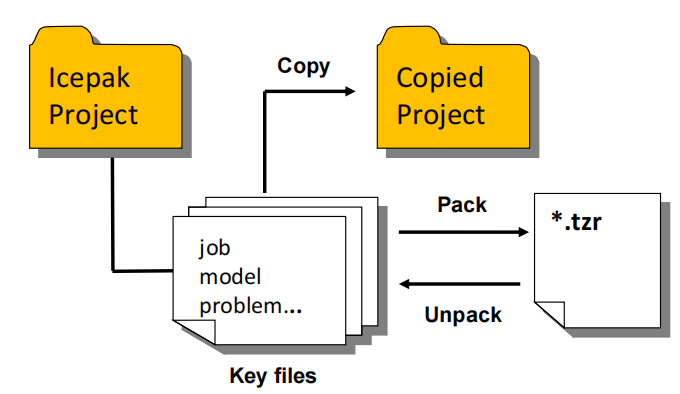

文件操作中有Pack/Unpack命令存档/提取三个关键文件,*.tzr文件通常用于备份保存。
软件基础操作

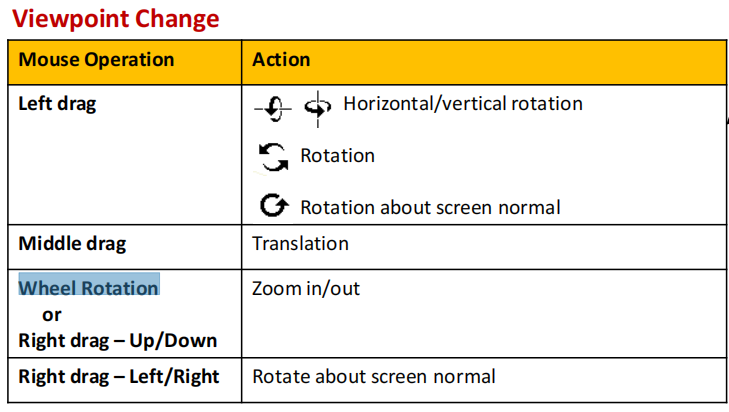

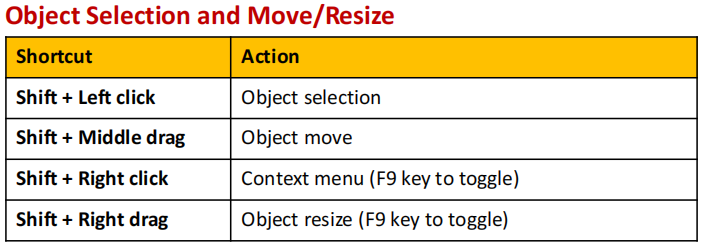

鼠标操作
鼠标基本操作包括一下几部分

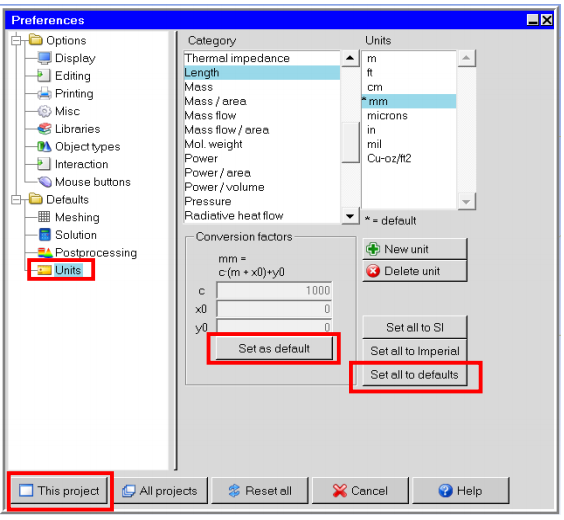

单位设置

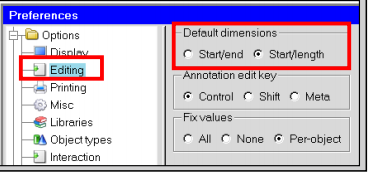

Edit → Preferences
将“长度”的默认单位更改为“mm”。（在进行此更改后，单击“Set all to defaults”）
将流量的默认单位更改为CFM。（在进行此更改后，单击“Set all to defaults”）
创建 Cabinet（创建计算域）
将Cabinet（计算域）的大小更改为机箱的大小，双击左侧Cabinet进入尺寸及属性边界设置

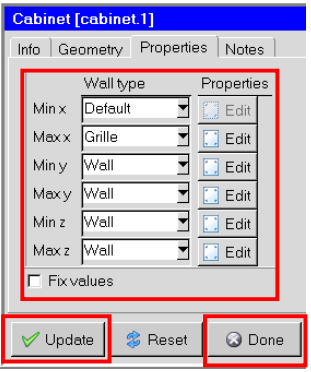

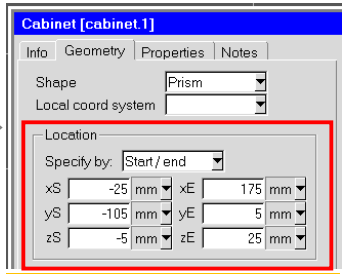

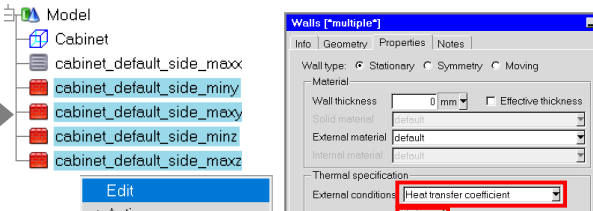

按照下图进行Cabinet边界设置

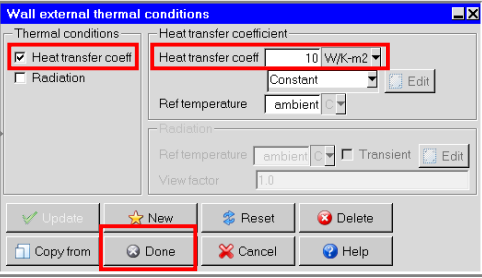

设置壁面换热系数为10W/(K-m2)
创建进气风扇
点击工作栏中的风扇

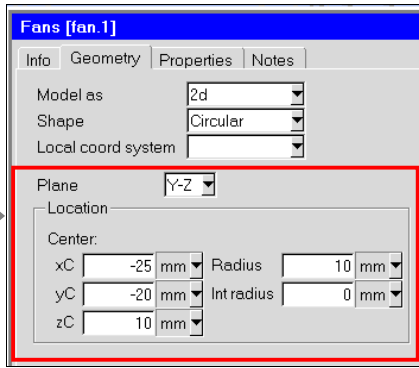

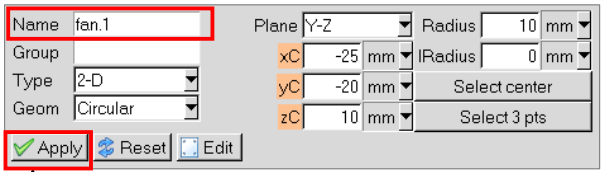

按照下图设置风扇尺寸及位置
在Properties中设置风扇流量
由于该风扇没有指定的轮毂或旋流器，因此它表现为一个入口管道。

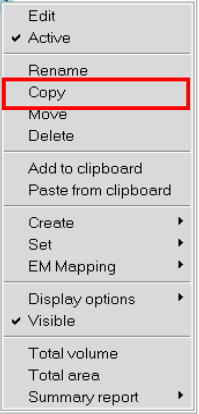

复 制 Fan

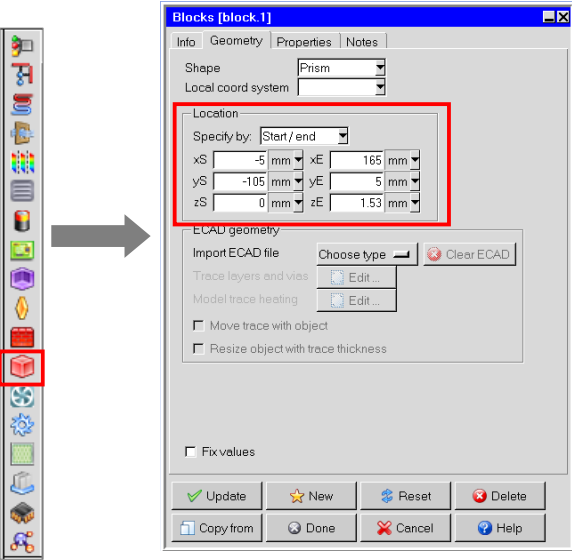

创建平板（Block）
点击工作栏中：

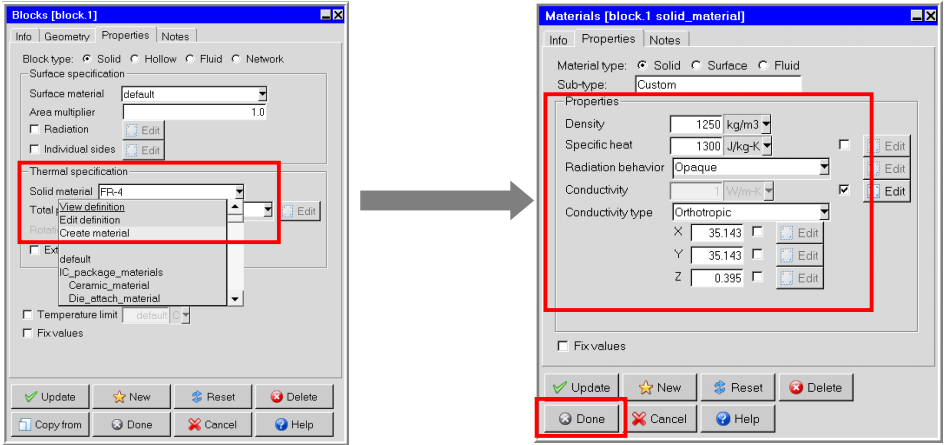

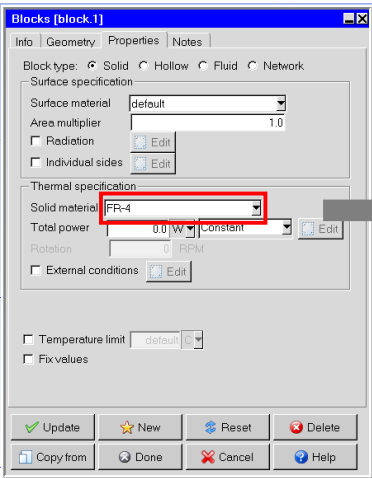

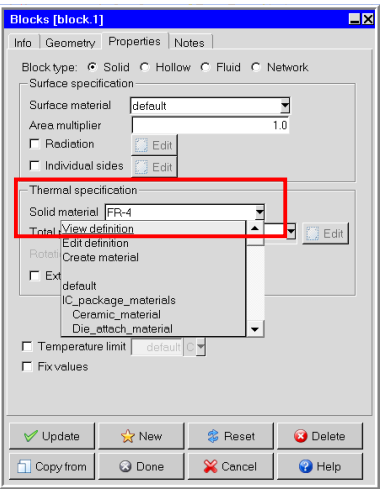

在Properties中设置属性，下拉菜单View definition可以查看材料的具体信息。

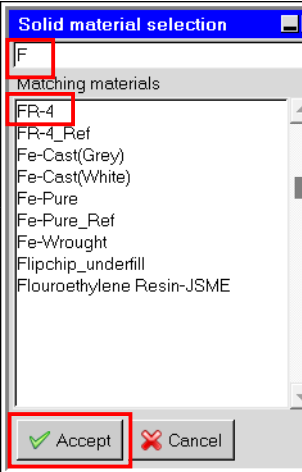

双击Solid material的输入栏，将弹出材质选择窗口
在材料选择输入字段内输入类型F，即可选中FR-4材料

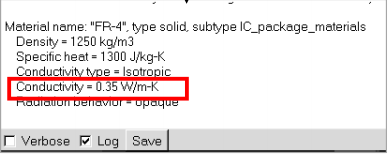

选择好材料后，底下窗口栏会自动弹出
也可以设置各向异性导热系数，选中下拉Create material，选中Orthotropic进行各向异性导热系数的输入：
添加热源
修改对象的定义方式：

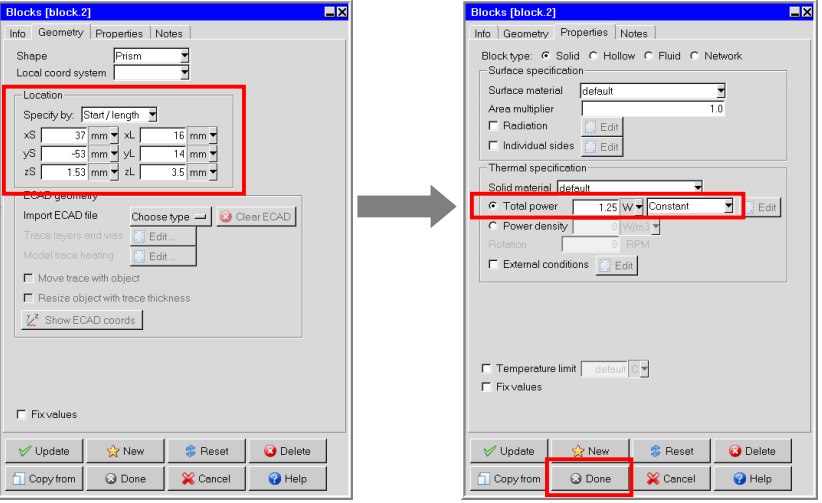

创建Block.2，设置如下尺寸及发热功率：

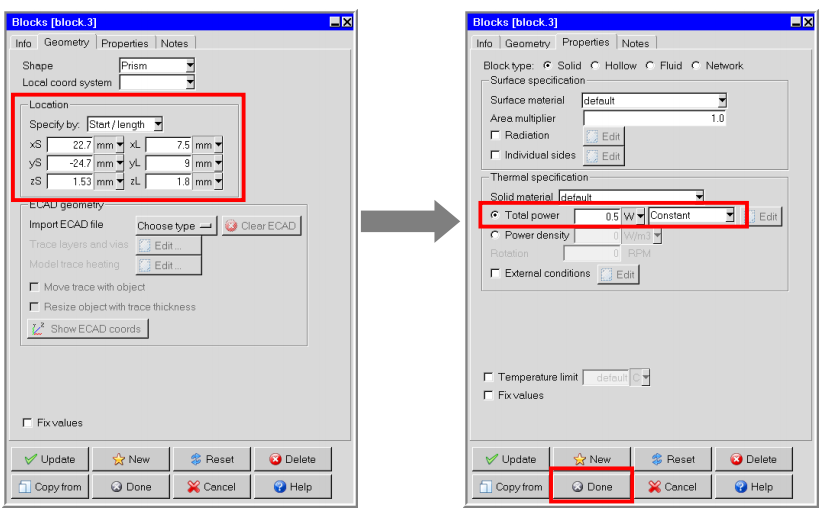

创建Block.3，进行如下设置：
创建Block.4，进行如下设置：

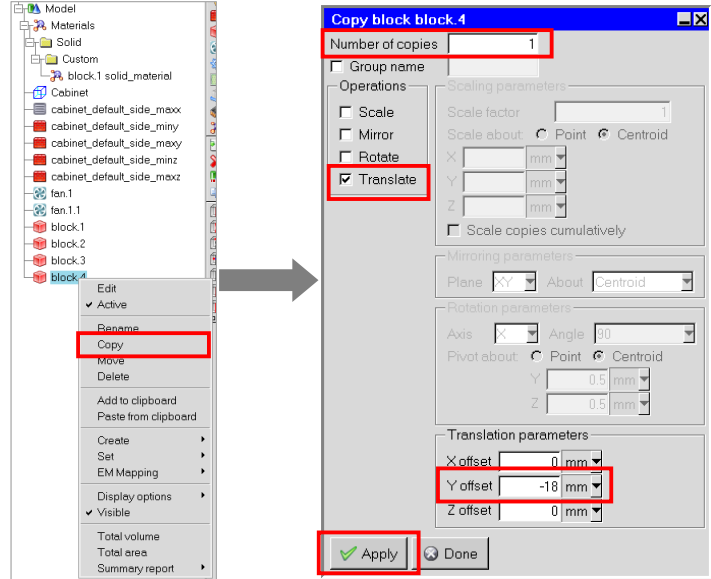

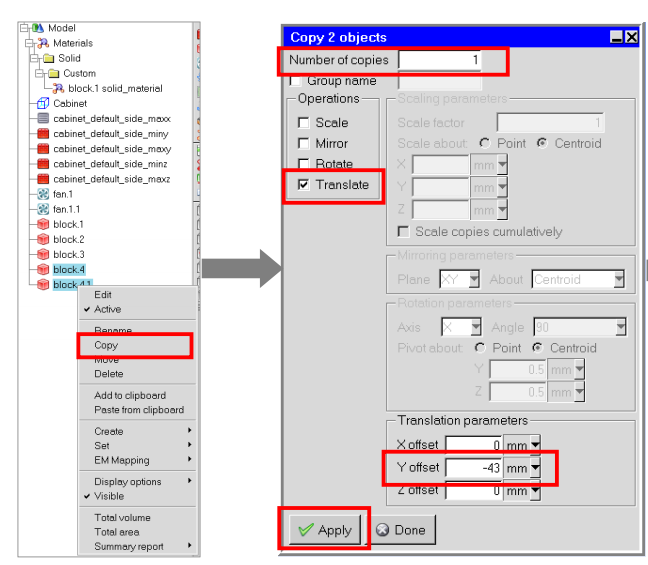

复 制Block.4，生成Block.4.1:
同时复 制4.1跟4.1.1：
创建Network Block

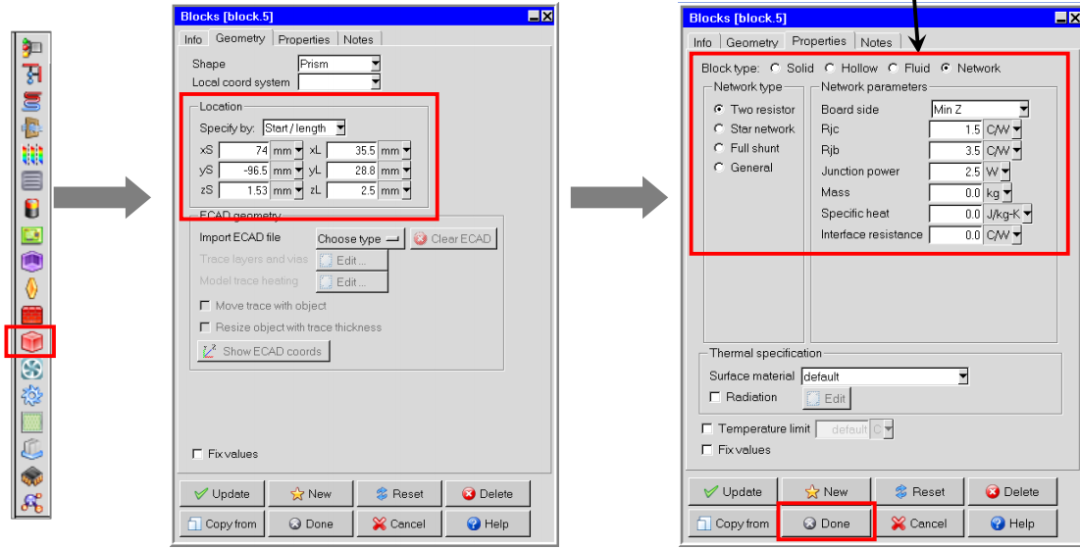

创建Block.5设置热网络

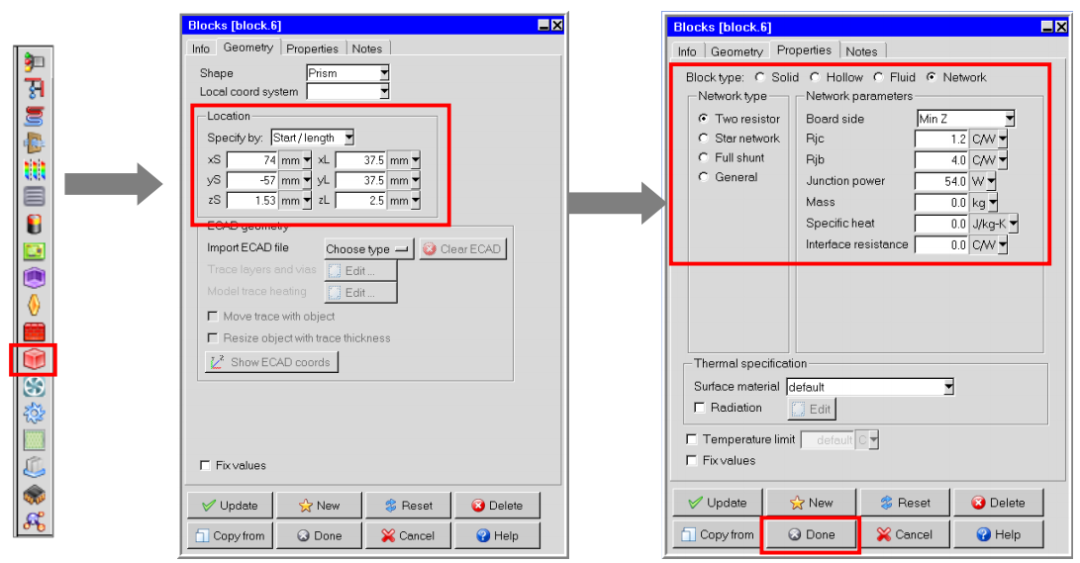

创建Block.6设置热网络

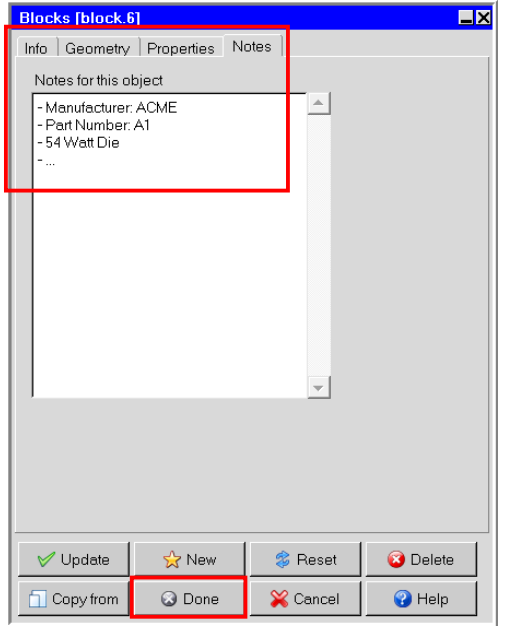

可以在note中对Block进行备注
增加散热器

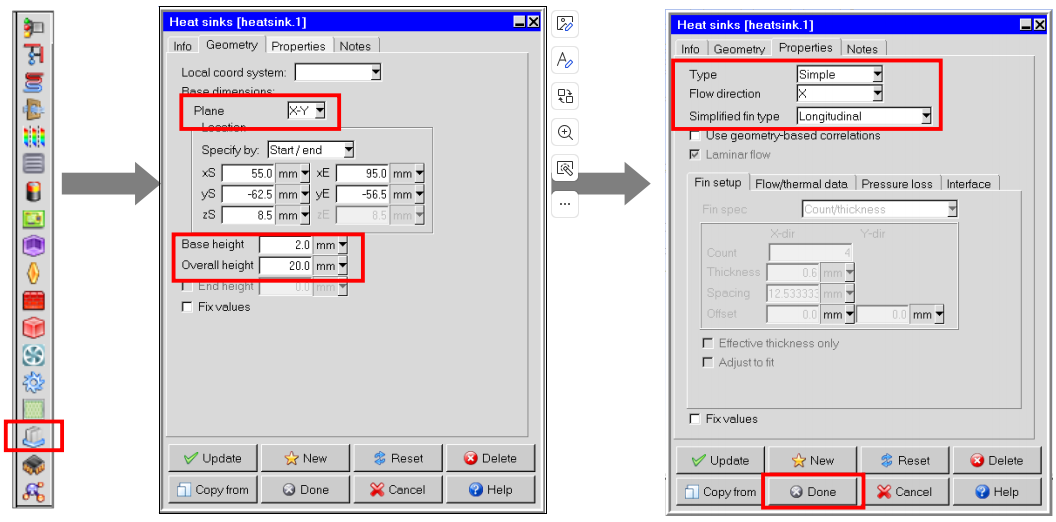

按照下列参数设置：

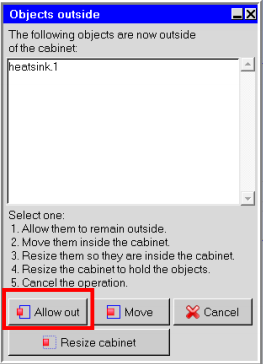

在弹出的提示中，选择Allow out
修改散热器位置

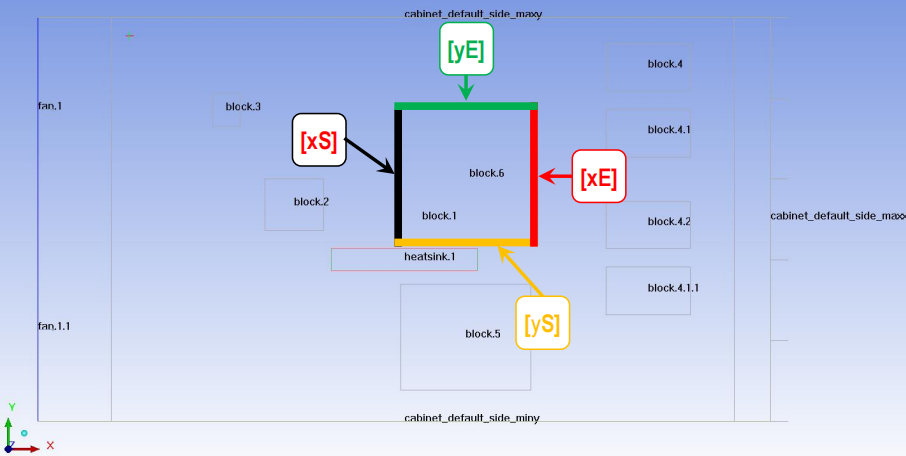

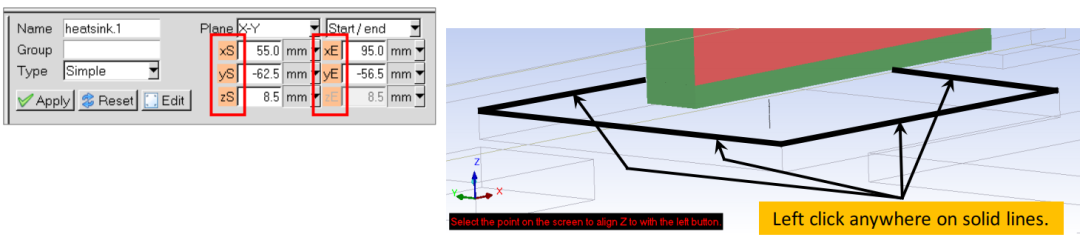

点击橙色按钮捕获尺寸 先捕获Zs
同样的方法捕获其他尺寸
模型重新命名

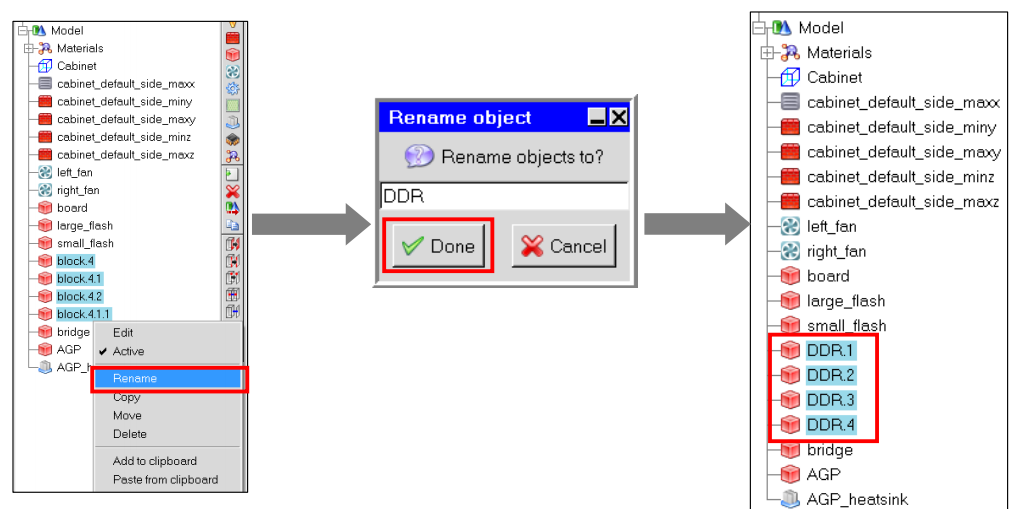

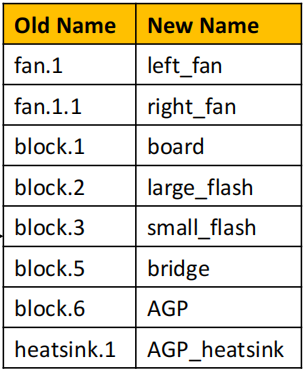

将对象重新命名，方便识别，按照下面命名方法：
按照Ctrl对多个Block进行多选，然后进行分组

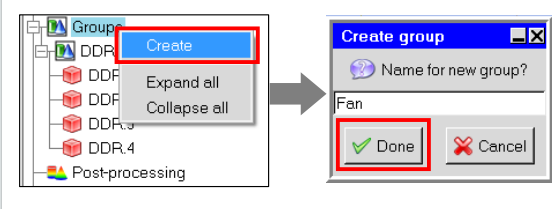

右键Group创建Fan：

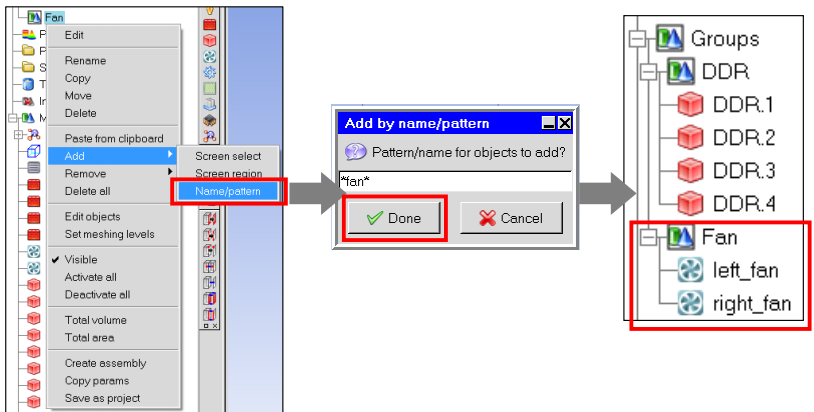

添加方式选择Name/pattern，[*]表示通配符：

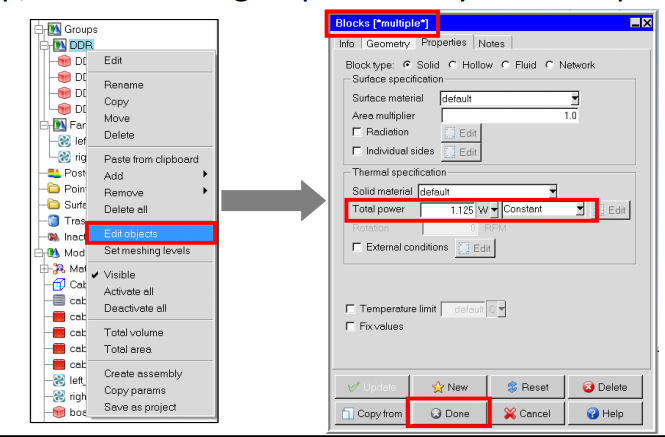

在Group中可以对多个对象进行定义：

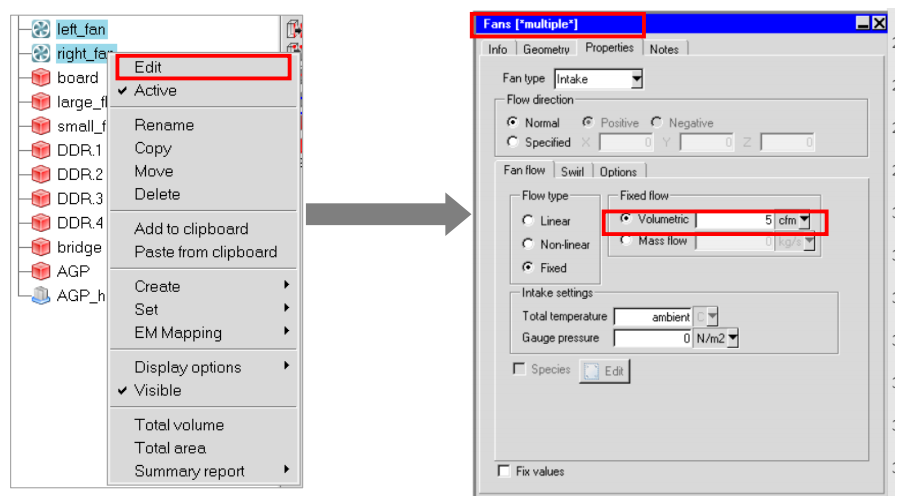

若要编辑多个对象，它们必须具有相同的类型，选择fan，设置流量：

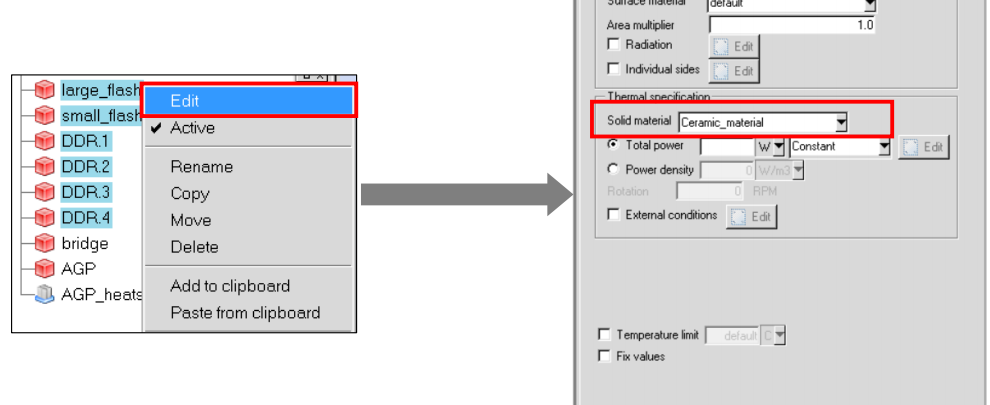

修改flash、DDR材料

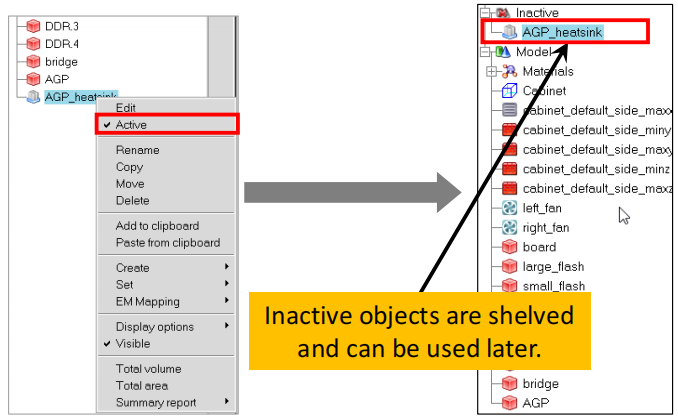

激活/抑制对象，这种操作方法比直接删除对象更合适，可以用于做不同工况的对比。

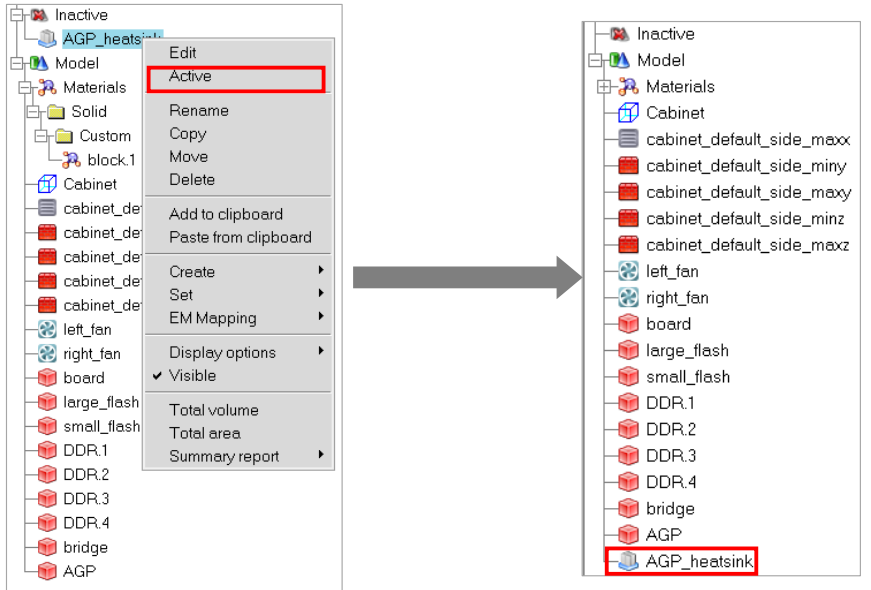

右键AGP_heatsink可以选择激活或者抑制

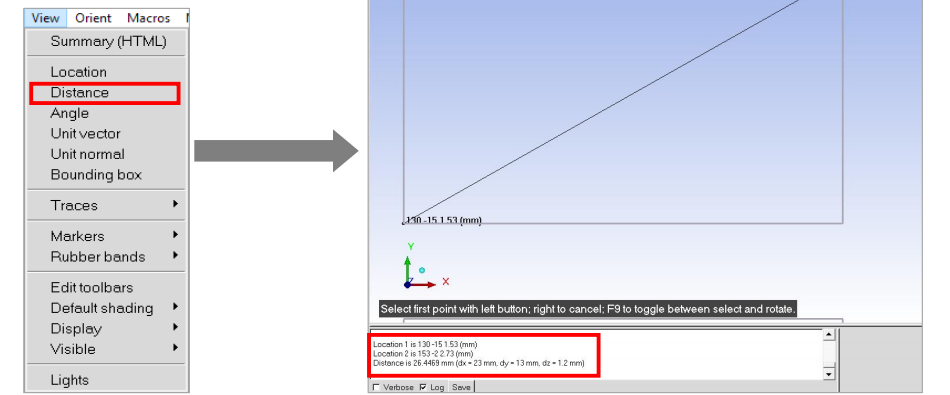

测量距离
这个功能主要用于检查对象放置位置是否正确，左键单击两个实体以测量两点之间的距离

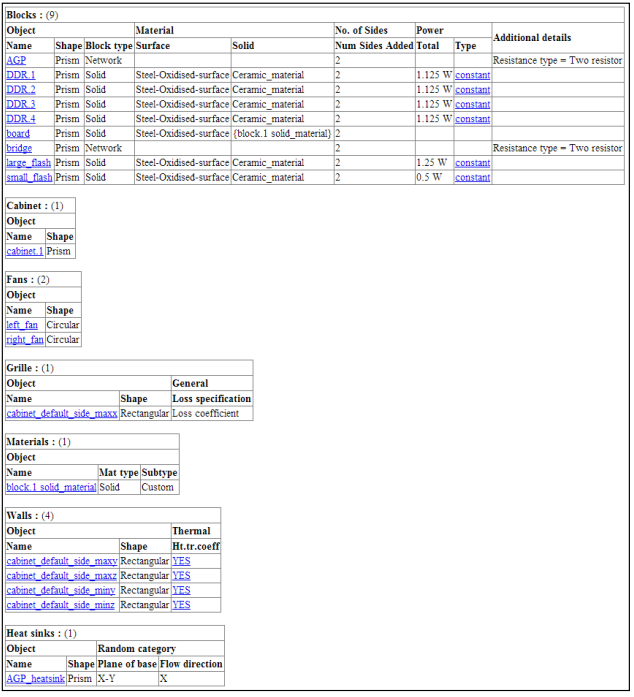

HTML Summary
View → Summary (HTML)
总结了对象类型、材料和功率输入。可以使用此摘要再次检查所有对象属性是否为正确。

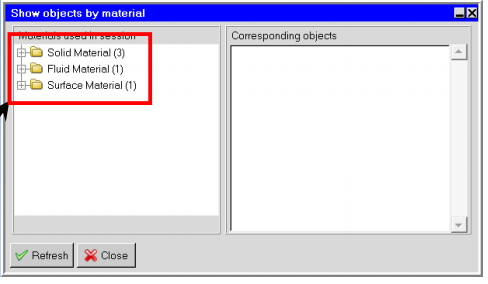

也可以分开检查Model → Show objects by material

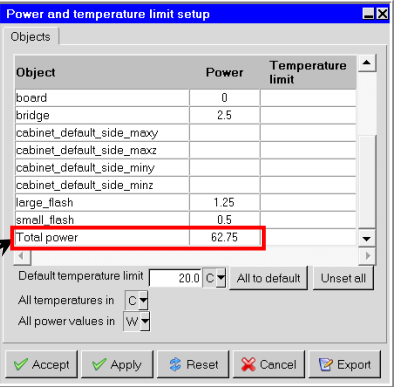

Model → Power and temperature limits

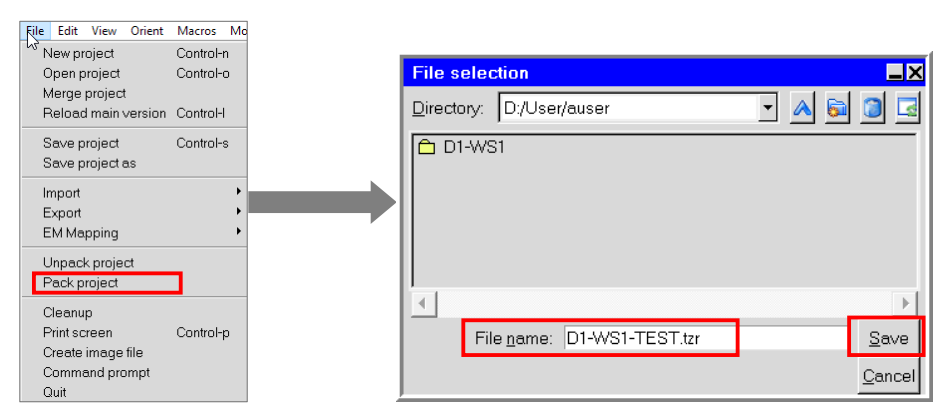

文件保存
*.tzr的文件格式在做分享的时候特别管用。
*.tzr文件包含job, model a和problem文件的压缩版本。这三个文件包含了复 制模型所需的所有必要信息
