大佬们有没有硬件原理图和PCB设计规范，最好是大厂出来的或者国标类的？

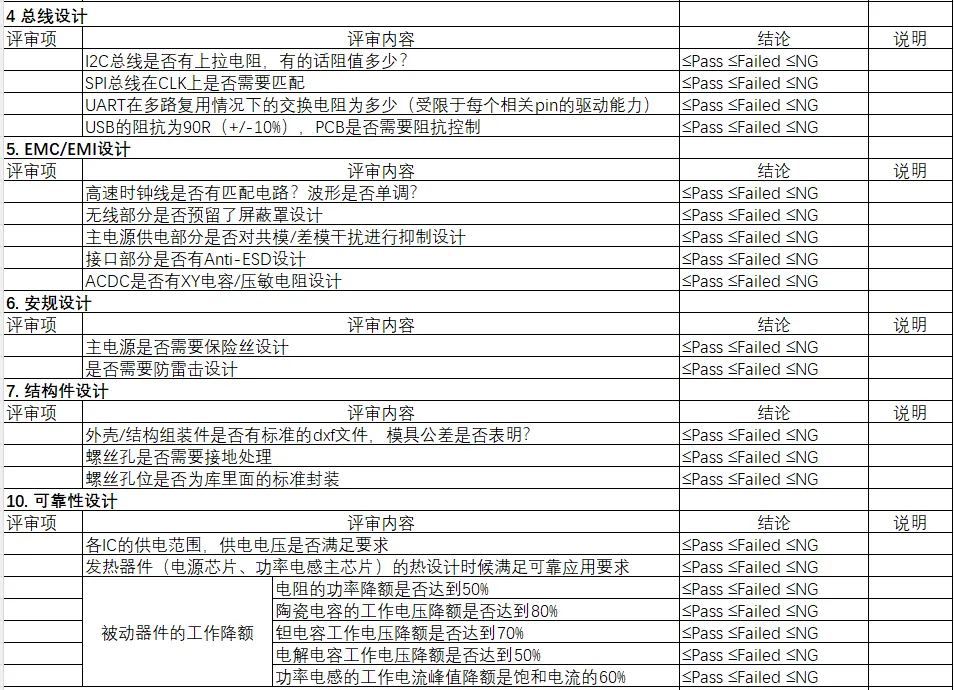

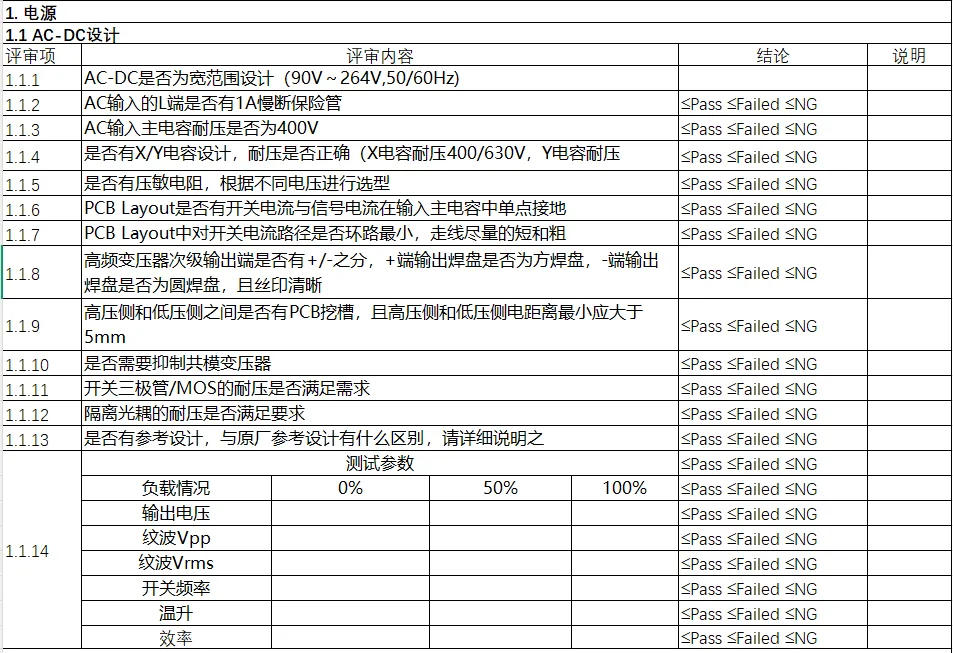

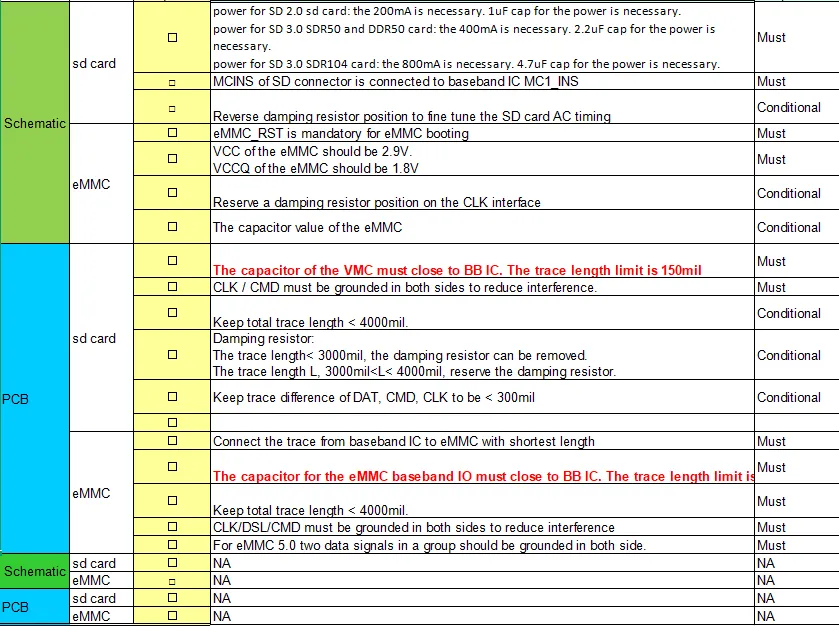

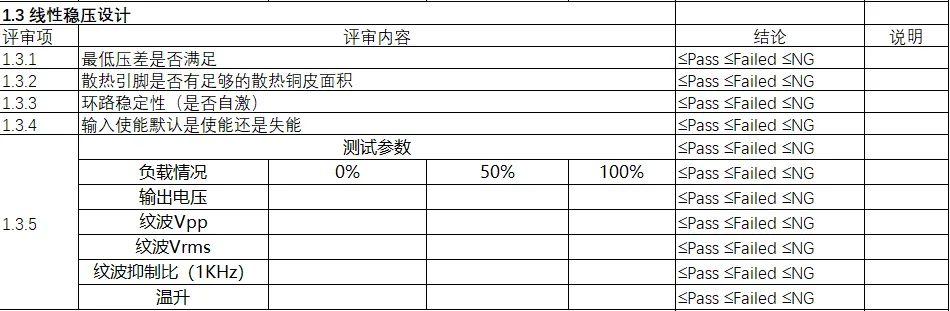

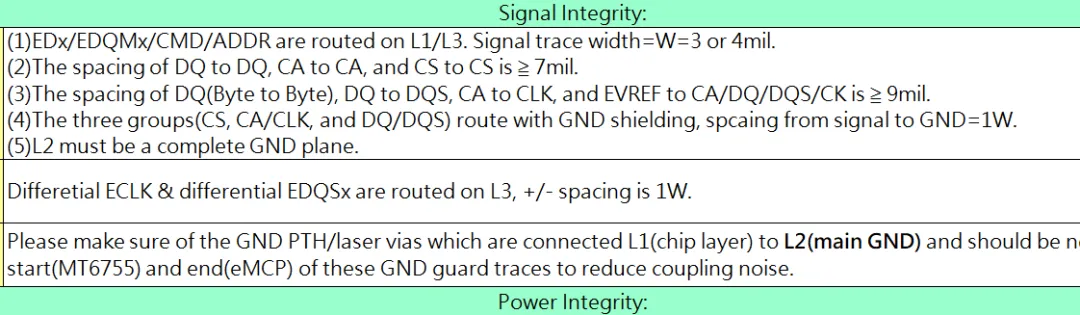

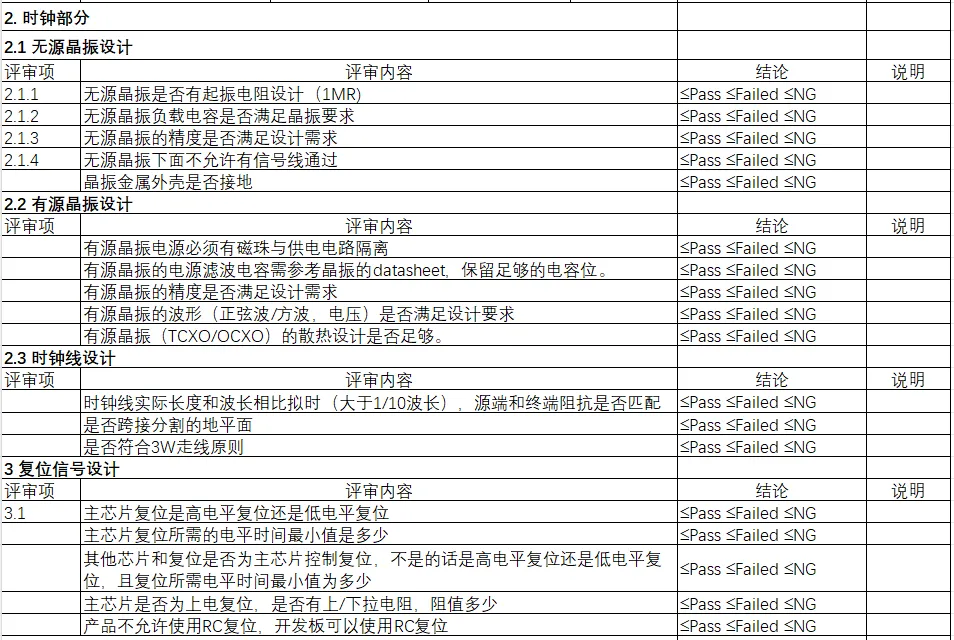

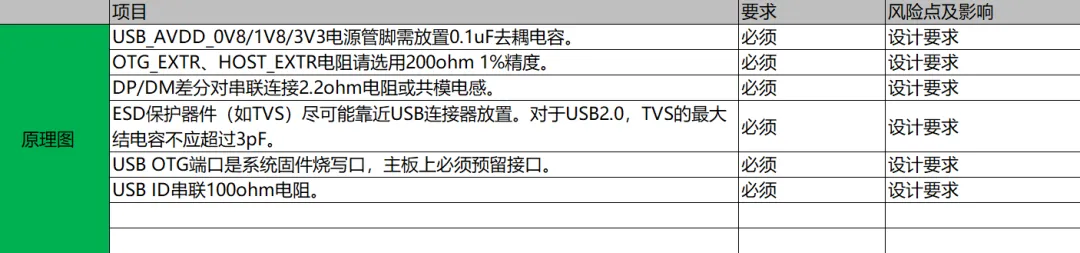

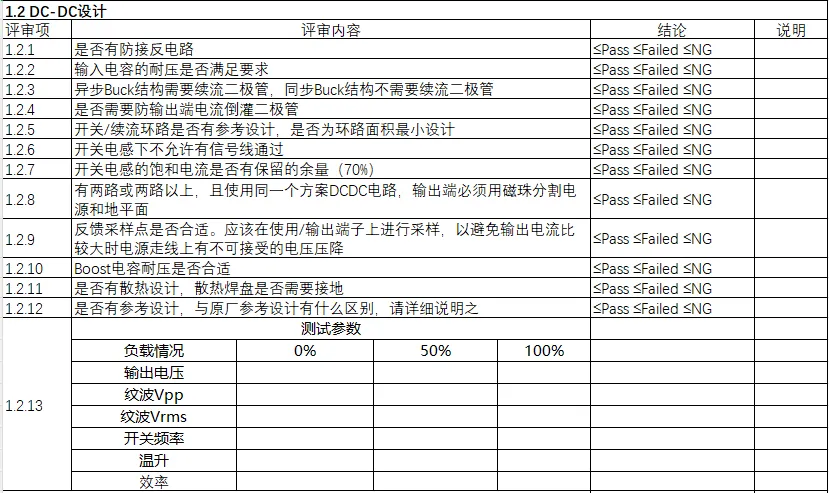

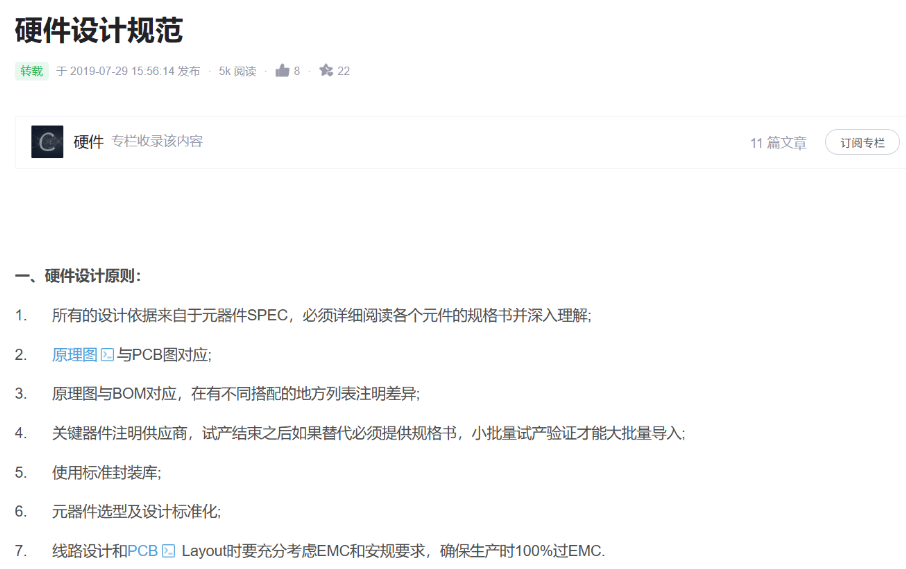

星球有朋友提问：大佬们有没有硬件原理图和PCB设计规范，最好是大厂出来的或者国标类的？领导是软件出身，他想要和这种代码规范标准一样。说实话，我已经不止一次听到群友这么说了，这种文档类的规范硬件类的确实不如软件，小公司或者中等规模的公司基本没有这类文档，要说软件，一个公司部门甚至有20-30个人；但是部门的硬件人数可能只有1个人。。。就像PCB的元件库需要定期有人管理，公司根本不会分配多余的Layout工程师去管，但是又有老板嫌画图丑一样。所以如果规模达不到，公司没有额外的投入，是不会去建立专门的原理图和PCB文档规范的，就像我们在网上看到流出的文档大多是华为、中兴、瑞芯微、富士康还有一些芯片供应商的，而且由于保密条例，流出的文档年代久远，华为中兴散落在网上的文档多是2000年前后的。当然除了国内企业，其实很多外企也有企标，获得这些文档的合规途径就是加入他们，把文档放到脑子里带出来！所以只剩一个方法：国家标准GB，如果国家组织这些大公司的硬件专家把原理图和PCB的文档全部综合一下，做一个GB标准，那么我们这些普通工程师就受益了。我们可以借鉴网上流出大公司的的原理图和PCB规范文档，先整理出适合自己公司的Checklist:大家可以根据自己公司产品，增加对应的模块电路，如射频、天线、SOC、DDR、EMMC、PCIE、HDMI、USB、以太网等。最后再说一句“要好好工作，但是请不要把所有赌注压在公司”，多提升自己，也欢迎各位兄弟购买我们整理的优质硬件设计资料：
