射频方案设计：从需求到实现的系统工程实践
射频系统是现代无线通信的核心，其方案设计是一项涉及多维度指标权衡的复杂工程。本文基于一个实际的FDD（频分双工）射频系统案例，系统阐述从需求分析到架构实现的设计方法论，涵盖发射机、接收机及反馈通道等关键模块。
一、系统需求：约束条件的量化定义
优秀的射频方案始于清晰的需求拆解。本案例工作在1110-1156MHz（发射）和964-1010MHz（接收）频段，核心指标呈现出典型的"矛盾统一"特征：
发射机需求：

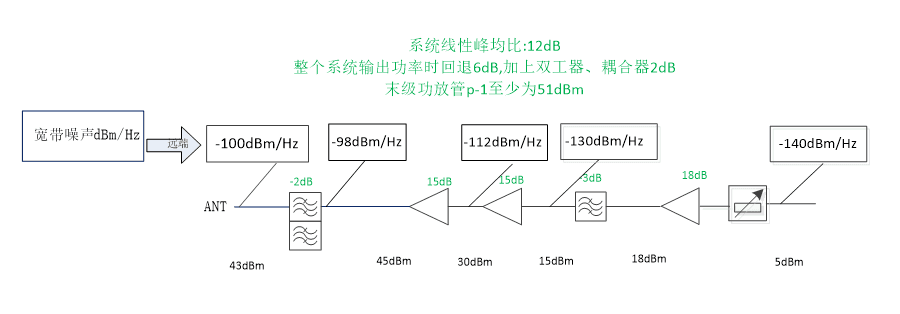

天线口输出功率高达43dBm（20W），但宽带噪声需控制在-133dBc/Hz@10kHz RBW
杂散抑制要求≥80dBc，镜像频率（970-1016MHz）和本振泄漏（1040-1086MHz）均需深度抑制
采用OFDM调制时峰均比（PAR）达12dB，EVM需≤5%，迫使功放回退6dB以上
频率切换时间≤0.5ms，动态范围≥35dB
接收机需求：
灵敏度要求苛刻：QPSK模式需≤-102dBm
抗毁能力达30dBm，镜像干扰抑制≥60dB，邻道干扰≥40dB@400kHz
阻塞干扰≥90dB@1.5MHz，这对前端滤波和动态范围提出极高要求
这些约束条件构成了设计的基本边界，任何架构选择都需在功率、线性度、噪声、成本间寻找最优平衡点。

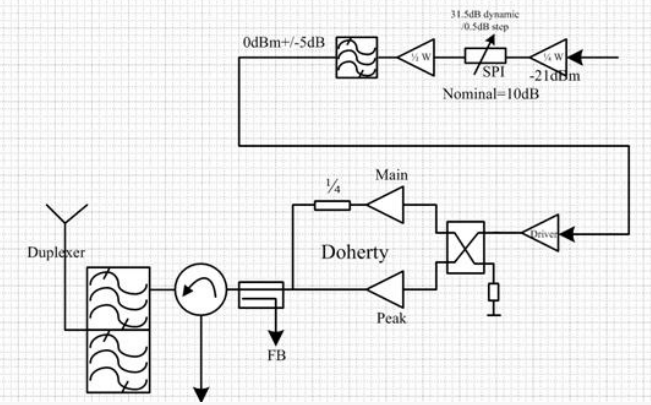

二、发射机架构：复调制+Doherty+DPD的协同设计
为实现高效线性发射，本方案采用 "复调制+Doherty功放+数字预失真（DPD）" 的黄金组合。

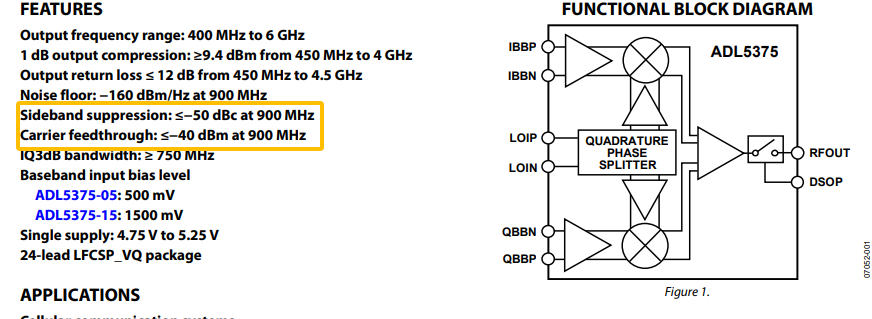

1. 复调制器（IQ Modulator）的选型逻辑
传统混频器隔离度仅30dB左右，难以支撑80dBc的杂散抑制要求。IQ调制器通过矢量调制架构，天生具备对本振泄漏和边带抑制的优化能力，可将后端滤波压力从50dB降至30dB，显著降低腔体滤波器的设计难度。

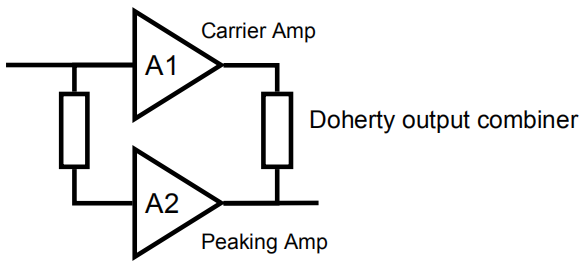

2. Doherty功放的带宽挑战
Doherty架构虽可提升效率，但其带宽通常仅8%左右。面对46MHz工作带宽（4%相对带宽），需精确设计载波和峰值支路的阻抗变换网络，确保在1110-1156MHz全频段内保持高效率与线性度的平衡。

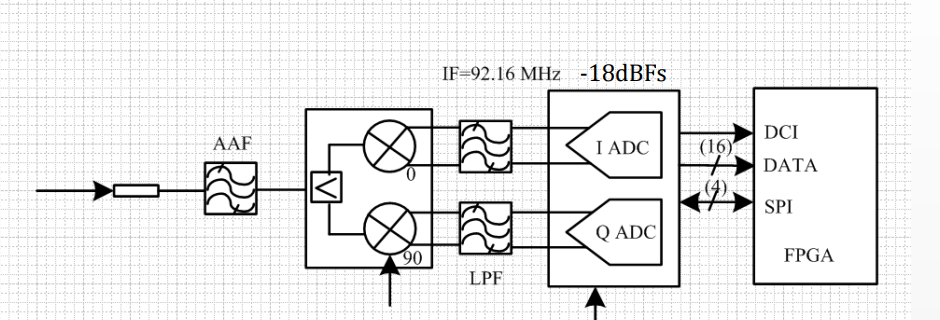

3. 数字预失真（DPD）的闭环要求
DPD是满足"大功率+高线性度"的关键。反馈通道（FB）需精确捕捉功放的非线性分量，其设计要点包括：
线性度优先：FB自身的非线性是影响DPD性能的关键，需选用高线性度器件
带宽扩展：需接收基带3~5次互调产物，带宽比主信号更宽
功率稳定：FB输出需定标在-18dBFs（预留15dB PAR和3dB Headroom），并加数控衰减器保证幅度一致性，采用RMS检波实现稳定功率控制
三、滤波器设计：杂散抑制的系统性工程
滤波器是射频系统的"守门员"。发射链路需在功放前设置中频滤波器，承担多重功能：
预失真分量提取
抑制本振泄漏（40dBc）
镜像抑制（30dBc）
谐波抑制（70dBc）
降低后端腔体滤波器压力
发射端腔体滤波器的最终指标体现了系统级考量：
镜像频段（970-1016MHz）抑制30dBc
本振频段（1040-1086MHz）抑制40dBc
接收频段（964-1010MHz）抑制80dBc（防止FDD自干扰）
带内插损≤1.2dB，波动<1dB
接收端滤波器同样关键：镜像频率1040-1150MHz需抑制60dBc，发射频段1110-1156MHz需抑制55dBc，确保在强阻塞下接收机不饱和。
四、接收机设计：动态范围的极限拉伸

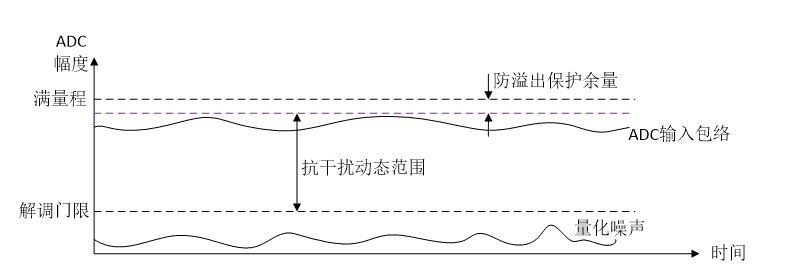

接收机面临的最大矛盾是灵敏度与抗干扰的共存。采用14位ADC（SINAD=72dB）时：
ADC理论动态范围仅47dB，但系统需80dB动态范围
射频需承担33dB增益调节，中频滤波器需在1.5MHz偏移处实现43dB抑制
增益规划成为核心：
射频增益：52dB（最小信号-50dBm时）至7dB（最大信号-3dBm时）
AGC范围：射频40dB + 中频20dB = 60dB
LNA需具备大功率保护电路，在30dBm输入时不损坏
相位噪声指标同样严苛：-117dBc/Hz@400kHz，这对本振锁相环（PLL）设计提出挑战，需采用低噪声VCO并优化环路带宽。
五、小信号链路与系统鲁棒性设计
1. 射频前端的智能控制
数控步进衰减器（DSA）实现三大功能：
整机闭环增益控制
高低温动态补偿（温度变化导致功放增益漂移）
过功率保护：实时检波，超阈值时快速衰减
2. 反馈通道的抗混叠
FB通道采用带通滤波器，滤除混叠及Tx镜像。IQ调制器产生的LO泄漏和边带，由带通滤波器在频域上"开窗"提取，确保送入ADC的信号纯净。
3. PCB布局的电磁兼容
收发共用PCB时，需重点考虑：
隔离度：发射大功率信号可能通过空间耦合注入接收链路，布局需保证>80dB隔离
电源完整性：统计各芯片功耗，规划LDO/DC-DC树，避免数字噪声污染模拟电源
接口规划：提前统计GPIO、SPI、JESD204B等接口数量，避免走线交叉
六、设计：指标分解与余量预留
射频设计的精髓在于 "指标的层层分解" 。例如80dBc杂散抑制：
复调制器提供30dB本振隔离
中频滤波器提供30dB镜像抑制
腔体滤波器最终兜底，提供剩余20dB及接收频段80dB抑制
同时必须预留余量：
功放回退6dB，为EVM和效率留空间
FB通道定标预留18dB余量，应对PAR和温度变化
AGC总范围60dB，超出理论需求50dB，确保高低温场景可靠
七、总结：射频方案设计的黄金法则
从系统级理解指标：任何单一指标都需放在链路中权衡，如灵敏度不仅依赖ADC，更取决于射频增益和滤波器抑制
架构决定下限：复调制+DPD+Doherty的选择，从顶层决定了线性度和效率的平衡点
滤波器是艺术：在插损、抑制、体积、成本间反复迭代，必要时用多级滤波器"接力"
闭环思维：DPD反馈、AGC环路、温度补偿，现代射频必须是智能的闭环系统
实测验证：仿真只能证明"可能行"，实测才能证明"真行"，每个关键节点需预留测试接口
射频方案设计没有标准答案，只有对约束条件的深刻理解与创造性平衡。本文案例展示的不仅是电路拓扑，更是一种系统工程的方法论——在矛盾中寻找统一，在极限中预留余量，在复杂中追求简洁。
