基于PythonAbaqus/ STAR-CCM的MLP神经网络叶片颤振快速预测

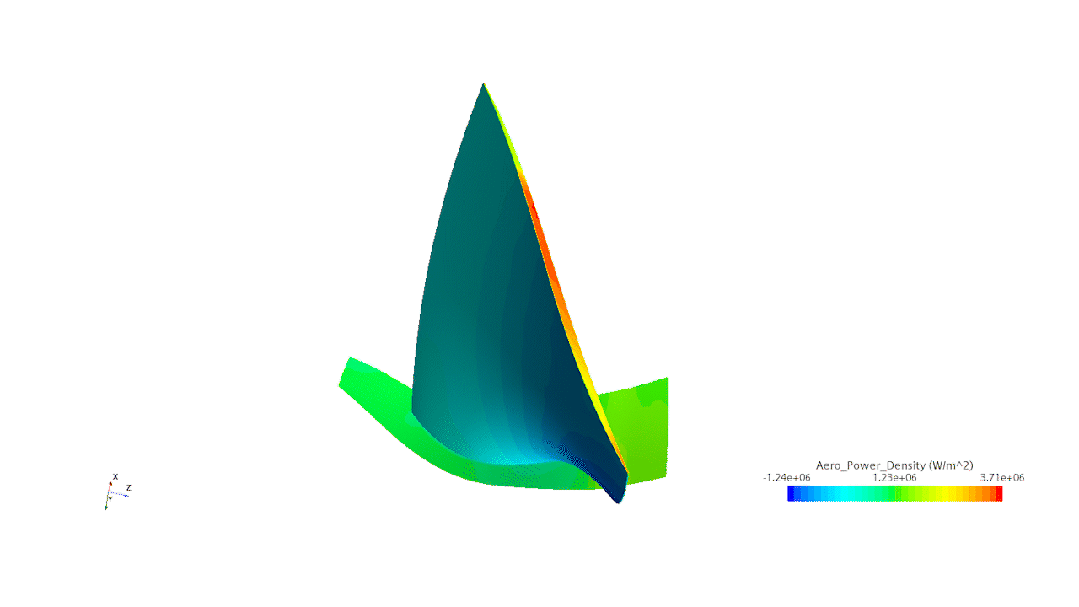

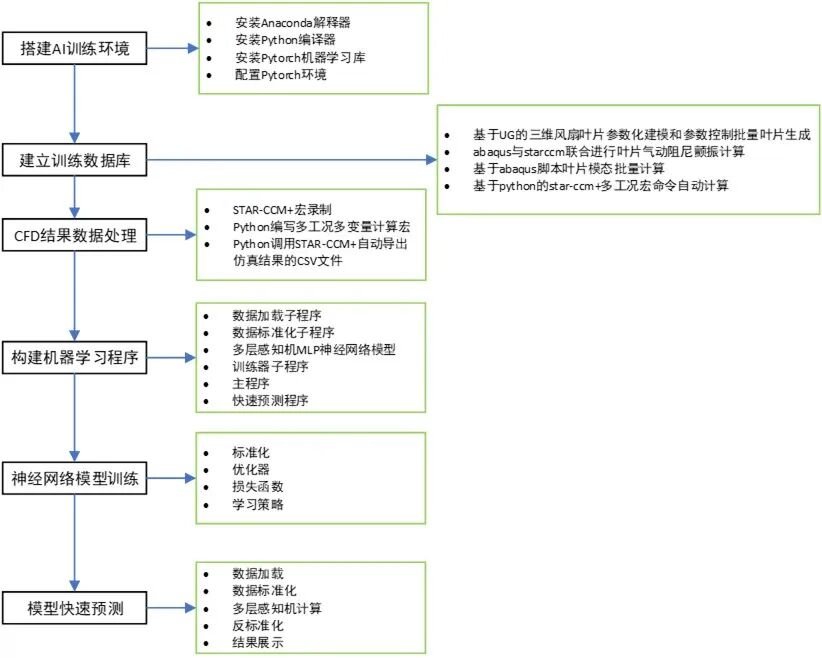

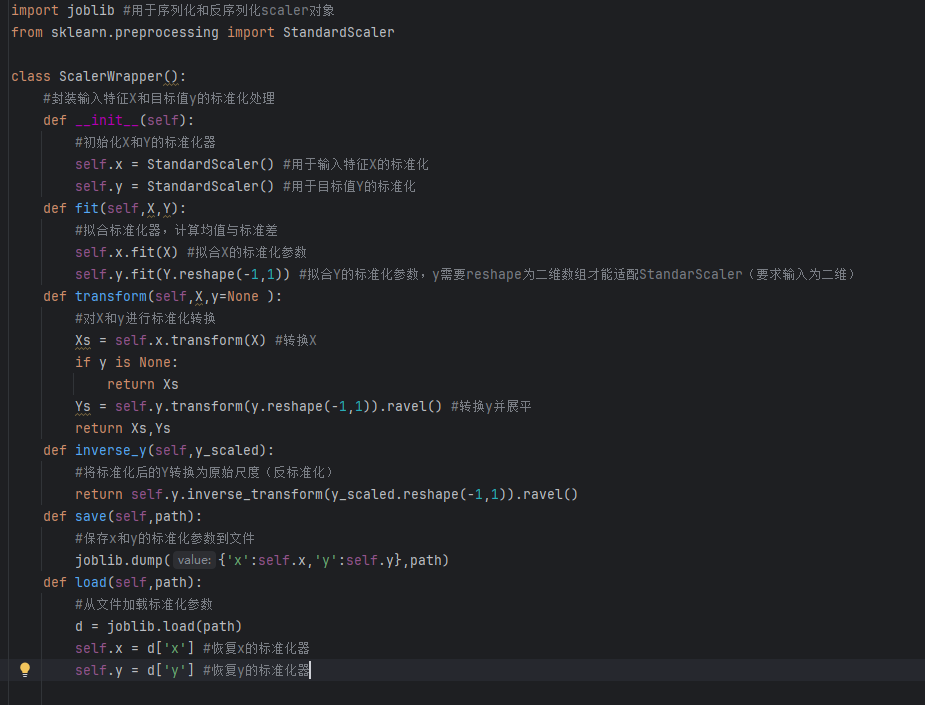

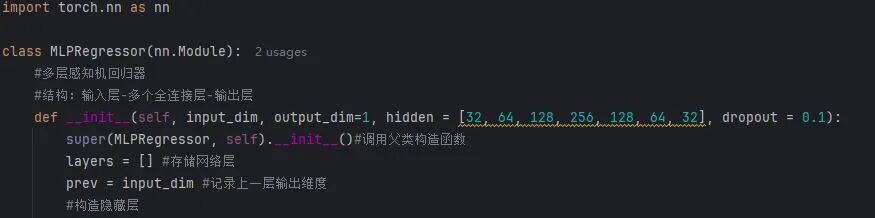

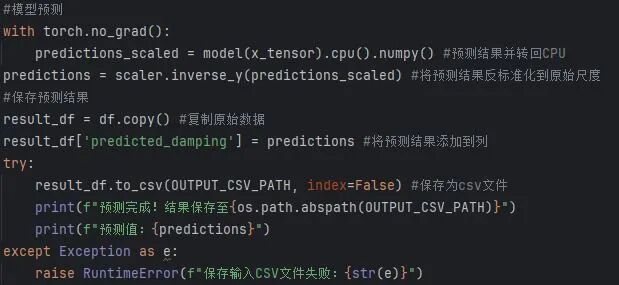

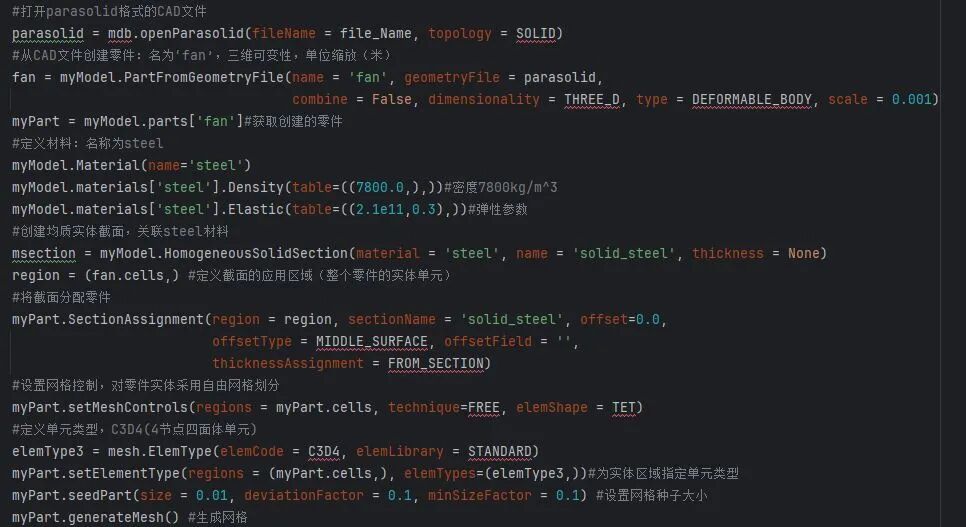

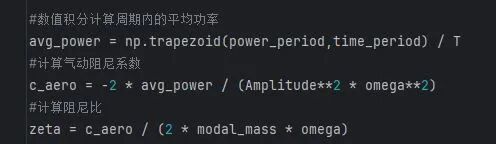

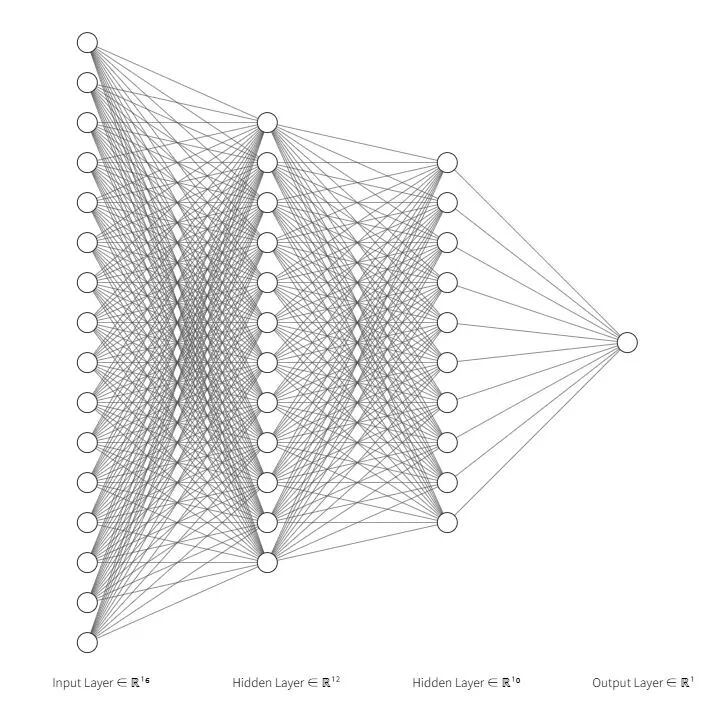

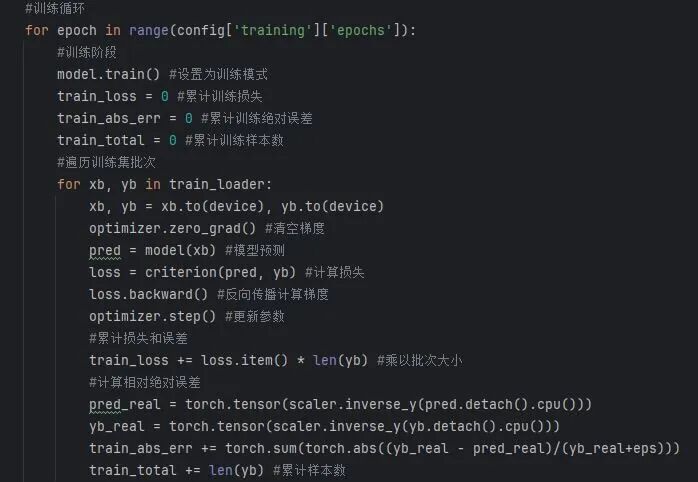

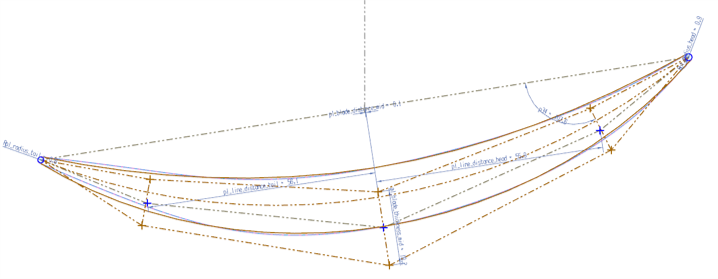

在航空航天、能源动力等高端装备领域，叶片作为核心旋转部件，其气动弹性稳定性直接决定设备运行安全与服役寿命，更是制约装备性能提升的关键瓶颈之一。颤振作为典型的气动-结构耦合失稳现象，具有极强的破坏性——例如在航空发动机运行过程中，风扇叶片一旦发生颤振，可能引发叶片断裂、发动机空中停车等致命故障；在大型风电叶片领域，颤振失稳会导致叶片剧烈振动甚至整机损毁，造成巨额经济损失。传统叶片颤振预测依赖于Abaqus、STAR-CCM+等专业仿真软件的手动操作，工程师需逐一对单个叶片模型进行建模、仿真与结果分析，不仅存在多工况计算效率低、流程重复性高的问题，更面临设计迭代周期长、难以快速覆盖多设计空间的痛点，完全无法满足现代高端装备快速研发、精益设计的需求。 为此，笔者提出“Python脚本驱动+多软件联合仿真+MLP神经网络”的一体化方法，通过代码打破不同专业软件间的壁垒，实现叶片颤振从建模、仿真到预测的全流程自动化，为叶片设计优化提供高效、精准的技术支撑。并制作了视频教程《工程化AI落地全链路技术：基于Python Abaqus/STAR-CCM的MLP神经网络叶片颤振快速预测》原创首发仿真秀官网，详情见后文。 该方法的核心优势在于以Python为“桥梁”，深度融合UG、Abaqus、STAR-CCM+、HEEDS等多款工程软件的功能，打破传统仿真中各软件孤立运行、数据传递繁琐的壁垒。 通过Python脚本实现从叶片参数化建模、结构模态批量计算、气动多工况仿真，到数据预处理、MLP模型构建训练，再到最终颤振快速预测的全流程自动化闭环，将传统需要数周甚至数月的仿真预测周期，大幅缩短至分钟级。其技术体系紧密围绕“数据生成-模型构建-预测应用”三大核心环节，涵盖MLP理论、环境搭建、参数化建模、联合仿真、脚本开发、数据处理、模型训练、快速预测等十大核心模块，形成逻辑严密、可落地性强的完整技术链。 方法实现的前提是扎实的理论基础与完善的技术环境配置，二者共同为后续的脚本开发与模型训练筑牢根基。 在理论层面，课程将重点拆解多层感知机（MLP）的核心原理与工程适配性——作为一类经典的前馈神经网络，MLP摆脱了传统线性模型的局限性，通过“输入层-隐藏层-输出层”的全连接拓扑结构，结合ReLU、Sigmoid等非线性激活函数，能够精准拟合叶片设计参数与气动阻尼比之间复杂的非线性映射关系。其中，输入层接收叶片几何参数、工况参数等特征信息，隐藏层通过多层神经元的加权计算逐步提取高阶抽象特征，输出层直接输出气动阻尼比预测结果。在参数优化方面，MLP通过反向传播算法计算预测误差，并结合梯度下降（SGD/Adam）优化策略迭代更新网络权重与偏置，能够高效学习仿真数据中蕴含的气动-结构耦合规律，为后续快速预测提供稳定、可靠的算法核心。 在技术环境配置环节，我的《工程化AI落地全链路技术：基于Python Abaqus/STAR-CCM的MLP神经网络叶片颤振快速预测》课程充分考虑到不同基础学习者的需求，提供从软件安装到环境调试的手把手实操指导，全程规避常见的环境兼容问题。具体而言，首先讲解Anaconda的安装与使用——作为主流的Python数据科学平台，Anaconda不仅集成了NumPy、Pandas等大量科学计算库，更通过conda包管理器实现依赖包的一键安装，大幅降低环境配置难度。 随后指导学习者创建独立的Python虚拟环境，确保不同项目的包依赖相互隔离，避免版本冲突。接着进行PyCharm编译器的配置，包括项目关联虚拟环境、代码自动补全设置、调试工具调用等实用技巧，提升后续代码开发效率。 最后是PyTorch机器学习库的安装，课程将提供Windows、Mac、Linux不同系统的安装命令，重点讲解GPU版本的配置方法（如cuda toolkit的匹配的版本选择），并通过示例代码（import torch; print(torch.cuda.is_available())）验证GPU加速是否生效，确保后续模型训练能够利用硬件资源提升效率。全流程覆盖入门者常见的版本匹配、路径配置、权限不足等问题，提供详细的问题排查方案。 高质量、大规模的训练数据是保障AI预测精度的核心前提，脱离可靠数据的神经网络模型如同“无源之水”。本方法通过三大紧密衔接的自动化步骤，构建覆盖多设计空间、多工况的高质量仿真数据集，彻底解决传统方法中数据生成效率低、样本覆盖不足的问题。 叶片的几何形态直接决定其气动弹性特性，参数化建模是实现多设计方案快速迭代的基础。课程采用“参数化平面叶型-叶型积叠-实体叶片”的标准化建模思路，详细讲解如何在UG中定义叶片的关键控制参数——包括各截面的弦长、弯度、厚度分布、前缘半径、后缘厚度等几何参数，以及积叠过程中的扭转角、安装角、积叠线形式等关键变量。通过UG的参数化设计功能，将这些变量关联为可编辑的参数化驱动模型，实现“修改参数即可生成新叶型”的效果。在此基础上，结合HEEDS优化软件实现不同设计参数组合的叶片批量生成——HEEDS可基于拉丁超立方抽样、正交试验等方法，在预设的参数范围内自动生成覆盖均匀、代表性强的叶片样本，避免手动建模的随机性与局限性。该环节可快速构建包含数百个不同设计方案的叶片样本库，为后续多工况仿真提供丰富的几何模型支撑，解决传统建模中样本生成效率低、设计空间覆盖不足的问题。 这是颤振计算的结构基础——叶片的结构模态参数（频率f、角频率ω=2πf、模态质量m、振型位移）直接决定气动阻尼比计算的精度，传统手动计算不仅效率低，还易因操作差异导致参数偏差。利用Abaqus的Python二次开发接口，编写标准化自动化脚本，实现从几何模型导入到模态参数精准提取的全流程批量处理，核心细节如下： 1、批量读取与模型创建，脚本通过os模块遍历预设工况目录，自动调用Mdb()函数创建新模型数据库； 2、CAD模型导入与预处理，支持批量读取Parasolid（*.x_t）格式的叶片几何文件，自动创建三维实体Part后； 3、材料与截面定义，脚本内置常用叶片材料的弹性模量、泊松比、密度等力学属性参数，支持通过配置文件灵活替换，随后自动创建实体截面并分配至叶片Part； 4、智能网格划分与质量控制，采用“自由划分+局部加密”策略，选用四面体C3D4单元（兼顾计算效率与精度），脚本通过Part.setMeshControls()函数设定单元大小，并通过MeshQuality()函数自动检查网格质量，对不合格网格自动进行重划分； 5、装配体与边界条件智能施加，自动创建fan-1零件实例并定位至装配体原点，通过Bounding Box算法识别叶片根部圆柱面（利用face.getBoundingBox()获取坐标范围），精准施加固定约束（ENCASTRE），避免手动选择面导致的约束偏差； 6、分析步与作业提交优化，自动建立FrequencyStep分析步，设置求解前10阶模态（覆盖叶片主要振动形态），并开启“子空间迭代法”提升求解精度，批量创建作业时通过Job.setParallelization()函数配置多核并行计算，支持后台批量提交与进度监控； 7、模态参数精准提取，脚本通过 odbAccess模块读取ODB文件，提取各阶模态频率f并转换为角频率ω=2πf；从.dat输出文件中筛选广义质量m（基于模态动能等效原理，通过读取*FREQUENCY输出段的“GENERALIZED MASS”数据实现）；将模态形状的节点坐标与归一化位移导出为CSV格式，位移归一化标准为“最大模态位移=1”，确保后续气动仿真加载的一致性，为气动仿真提供高可信度的结构输入数据。 2.3 STAR-CCM+多工况气动仿真自动化与气动阻尼比核心计算 这是颤振判别的关键环节——需通过非定常CFD仿真获取叶片振动过程中的气动力，进而计算气动阻尼比，核心流程在Python脚本驱动下实现全自动化，细化细节如下： 1、前处理自动化优化，脚本通过STAR-CCM+的Java API（Python通过subprocess调用）导入叶片几何与流体域模型；网格生成采用多面体网格（兼顾精度与效率），叶片表面设置边界层加密（第一层网格y+＜1，确保湍流边界层模拟精度），排间交界面网格分辨率统一且精细，避免气流参数传递失真；物理场设置默认选用URANS湍流模型（k-ω SST模型，适配旋转机械气动仿真），流体介质属性（密度、动力粘度）支持通过Python配置文件灵活切换（如空气、燃气等工况）。 2、振动边界与非定常求解器精准配置，脚本自动读取Abaqus导出的模态位移数据，通过“谐波平衡颤振运动”功能为叶片施加谐振运动边界，核心参数包括：振动频率（与Abaqus提取的模态频率一致）、振幅X（默认取叶片弦长的0.5%，符合小扰动假设）、振动相位（默认0相位，支持多阶模态耦合振动设置）；求解器选用“非定常时间推进法”，时间步长设置为“1/80个振动周期”（确保捕捉气动力的瞬时变化），收敛判据设定为“残差低于1e-6”，同时开启“非反射边界处理”（入口、出口各设置5-10个非反射模式），避免气流反射导致的仿真失真；脚本支持批量提交多工况仿真任务，通过队列管理功能优先执行高优先级工况。 3、气动数据自动化提取，仿真完成后，脚本自动调用STAR-CCM+的功能，记录叶片表面各监测点的瞬时气动力F(t)（分解为升力、阻力、扭矩），并通过功率计算公式P(t)=F(t)·v(t)（v(t)为叶片振动速度，由模态位移求导得到v(t)=Xωcosωt）生成气动功率时间序列P(t)，最终导出为CSV格式（采样频率与时间步长匹配，确保一个振动周期内至少包含50个采样点）。 5、气动阻尼比Python精准计算，基于气动功率平均法，脚本调用NumPy库实现核心计算：1. 数据预处理，筛选完整的振动周期数据（通过trapz函数验证周期完整性）；2. 平均功率计算，通过数值积分求解一个周期内的平均功率P̄=∫₀^T P(t)dt/T（选用辛普森积分法提升精度）；3. 气动阻尼系数与阻尼比推导，根据能量守恒原理，气动阻尼系数c=-(2P̄)/(X²ω²)，结合结构模态质量m与角频率ω，最终得到总阻尼比ζ=c/(2mω)；4. 结果校验，脚本自动对比不同周期的阻尼比计算结果，同时输出“功率-时间”曲线用于可视化验证。通过上述流程，最终形成“叶片设计参数-结构模态参数-气动阻尼比”的完整数据集，该环节不仅解决了传统气动仿真中重复操作多、效率低的问题，更通过精细化的参数设置与误差控制，确保数据集的精度满足MLP模型训练需求。 STAR-CCM+输出的原始仿真数据往往存在格式不统一、数据冗余、量纲不一致、包含异常值等问题，若直接用于MLP模型训练，极易导致模型收敛困难、预测精度偏低。为此，专门设置Python数据预处理模块，通过标准化的代码流程实现仿真数据的自动化清洗与优化，提升数据质量与模型兼容性。具体处理步骤包括： 1、数据读取与格式转换，利用Pandas库批量读取STAR-CCM+输出的气动功、流场参数等CSV文件，将不同格式的数据统一转换为DataFrame结构，便于后续处理； 2、数据清洗，通过线性插值、均值填充等方式处理缺失值，确保数据集的完整性； 3、数据标准化处理，针对不同量纲的特征参数（如叶片弦长、模态频率、气动功率），采用归一化（Min-Max Scaling）或标准化（Standard Scaling）方法将数据映射到统一区间，避免因特征尺度差异导致模型训练偏向数值较大的参数； 4、特征选择与数据集拆分，通过相关性分析筛选与气动阻尼比关联性强的核心特征，剔除冗余特征减少模型计算量，随后按8:2的比例随机拆分训练集（用于模型参数学习）与测试集（用于模型性能评估），并采用分层抽样策略确保两组数据的分布一致性，有效避免数据泄露问题。通过预处理后的数据集格式统一、特征清晰、噪声低，可直接用于MLP模型的训练，为模型预测精度提供坚实的数据保障。 基于预处理后的“叶片设计参数-结构模态参数-气动阻尼比”高质量数据集，采用Python+PyTorch框架构建专用于叶片颤振预测的端到端MLP神经网络，核心亮点在于实现“通用全连接网络”到“叶片气动弹性场景专项模型”的深度适配。 为兼顾工程可维护性与拓展性，采用模块化开发思想，将流程拆解为五大核心功能模块，各模块均融入叶片颤振预测的工程特性： 1、yaml配置文件模块，除常规超参数外，新增叶片专项配置项——支持按叶片类型预设特征维度、模型结构参数，例如航空发动机风扇叶片默认配置“几何+工况+模态”18维输入特征，无需修改核心代码即可实现多场景迁移； 2、数据加载与特征工程模块，在PyTorch Dataset基础上封装叶片特征专项处理逻辑：一方面实现“几何参数归一化-模态参数标准化-工况参数无量纲化”的差异化预处理（如弦长用Min-Max Scaling映射至[0,1]，模态频率用Standard Scaling消除量纲），另一方面支持特征交叉与维度约简，DataLoader采用多线程加载并开启pin_memory加速GPU数据传输； 3、标准化一致性模块，不仅封装训练集的均值/方差参数，更新增“特征有效性校验”功能——预测阶段自动检测输入参数是否超出训练集分布范围，避免分布偏移导致的预测失真； 4、MLP结构定制模块，基于叶片颤振数据的非线性特性设计专属网络拓扑：输入层神经元个数匹配15维核心特征，隐藏层采用“128-64-32”双隐藏层结构（经工程验证，该结构在1000+样本量下可平衡拟合能力与过拟合风险），激活函数组合为“ReLU+Linear”（隐藏层用ReLU解决非线性映射，输出层用Linear激活适配气动阻尼比连续值回归任务），并在两层隐藏层间插入Dropout层（dropout_rate=0.1）抑制过拟合，同时通过BatchNorm层加速训练收敛； 5、训练器核心模块，针对叶片颤振回归任务定制损失函数与优化策略：损失函数采用“MSE”（均方差），优化器选用AdamW（加入权重衰减抑制参数震荡），并内置训练过程可视化工具（实时绘制训练/验证集的损失曲线、预测阻尼比与真实值的散点图）。 模型训练环节聚焦“工程化收敛”与“泛化能力保障”，补充叶片颤振预测专属的训练技巧与参数调优逻辑，确保学习者可复现高精度模型： 1、超参数工程化调优体系，基于100+组叶片仿真数据的训练经验，给出专项超参数范围并说明适配原因：学习率初始值设为0.001（叶片特征维度中等，该值可平衡收敛速度与稳定性），采用余弦退火调度策略（Tmax=50，每50轮学习率衰减至初始值的1/10，避免后期收敛震荡）；迭代次数推荐1000轮（结合早停策略，无需担心过拟合）；批次大小设为16（适配GPU显存，同时保证批次内样本分布的代表性）；Dropoutrate按叶片类型微调；超参数调优采用“网格搜索+工程约束”（如学习率仅在[0.0005,0.002]区间搜索，避免极端值导致训练失败）。 2、训练全流程闭环控制：首先通过数据加载模块读取批次数据，经标准化后输入MLP模型，前向传播输出气动阻尼比预测值；随后计算MSE损失，通过PyTorch的backward()函数反向传播求解梯度，AdamW优化器按梯度更新网络参数（权重衰减系数λ=0.0001，抑制参数过拟合）；每轮Epoch结束后，用验证集计算MPAE(平均绝对百分比误差)核心指标，并自动保存当前最优模型权重。 3、训练异常排查方案，针对工程中常见问题提供解决方案：若训练集损失下降但验证集损失上升（过拟合），可提升Dropout_rate或增加L2正则化强度；若损失始终不收敛，优先检查特征标准化一致性（如模态频率是否遗漏标准化）或学习率（可下调至0.0005）。 4、模型备份与版本管理，采用“checkpoint+版本号”机制：保存模型快照（含网络结构、权重、超参数、标准化参数），支持后续追溯不同版本的模型性能，便于工程对比选型。 训练完成的MLP模型专为叶片颤振预测设计，实现“输入参数-颤振风险”的分钟级映射，核心流程融入工程化校验与可解释性设计，完全适配工程师实操需求。 通过Python脚本支持多格式输入（CSV/Excel/JSON），输入参数涵盖叶片几何（弦长、弯度等），脚本自动完成“参数完整性检查”（缺失关键参数如模态频率则提示补充）与“范围合规性校验”；随后调用标准化一致性模块，采用训练集的均值/方差对输入参数归一化，确保输入数据尺度与训练阶段一致。 通过torch.load()加载最优模型权重（.pth文件），自动解析模型配置（如特征维度、隐藏层结构），调用model.eval()切换至评估模式（关闭Dropout/BatchNorm训练机制），推理过程禁用梯度计算（with torch.no_grad()），单样本预测耗时≤0.5秒；支持批量预测（一次输入100组叶片参数，总耗时≤30秒），满足多方案快速筛选需求。 预测输出的归一化阻尼比经反标准化还原为真实物理量（范围通常为-0.05~0.1），脚本自动按颤振判据分级：ζ＜-0.01为“高颤振风险”（红色预警），-0.01≤ζ＜0为“低颤振风险”（黄色预警），ζ≥0为“运行稳定”（绿色达标）。 采用验证体系确保结果可靠。该预测过程无需开展复杂的结构-气动联合仿真，仅需输入叶片设计参数，即可在分钟级内得到精准的颤振风险评估结果，大幅缩短叶片设计迭代周期。例如，传统方法评估一个新叶片设计方案的颤振稳定性，需完成建模、模态计算、气动仿真、结果处理等流程，耗时约2-3天；而采用本方法，仅需1-2分钟即可输出预测结果，效率提升数百倍。正如西北工业大学在航空发动机叶片设计领域的相关研究所示，类似的AI辅助预测方法可将叶片设计迭代周期从原来的2-3个月缩短至2-3周，大幅降低研发成本。 与传统叶片颤振预测方法（手动仿真、经验公式估算等）相比，本方法融合了Python自动化、多软件联合仿真与AI预测的核心优势，具备三大显著特点： 1、效率倍增，通过Python脚本深度驱动Abaqus、STAR-CCM+等软件，实现从建模到数据处理的全流程自动化，批量处理100个工况的仿真任务仅需1-2天，而传统手动操作需15-20天，数据生成效率提升10倍以上；同时AI预测环节将单工况评估时间从数天缩短至分钟级，彻底突破传统方法的效率瓶颈。 2、精度可靠，基于大量高质量仿真数据（覆盖多设计空间、多工况）训练的MLP模型，能够精准学习叶片设计参数、结构模态与气动阻尼比之间的复杂耦合规律，经工程验证，模型预测误差平均低于5%，完全满足叶片设计的工程精度要求；相比经验公式估算（误差通常在15-20%），精度提升显著。 3、易用性强，采用模块化开发思想，所有脚本均提供完整的注释与使用说明，代码结构清晰易懂；课程配套详细的实操视频、问题排查手册，针对Abaqus脚本运行失败、STAR-CCM+宏命令报错、模型训练不收敛等常见问题提供解决方案，即使是AI与仿真结合的入门学习者，也能快速上手掌握，大幅降低AI技术在工程仿真领域的应用门槛。 该方法具备极强的通用性与拓展性，不仅适用于航空发动机风扇叶片的颤振预测，还可通过参数调整与模型微调，拓展至压气机叶片、汽轮机叶片、风电叶片、船舶螺旋桨叶片等各类旋转部件的气动弹性稳定性评估。 在实际工程中，该方法可与产品生命周期管理（PLM）系统结合，嵌入叶片数字化研发流程，实现设计-仿真-预测的一体化闭环；同时可与优化算法（如遗传算法、粒子群优化）结合，实现叶片的自动优化设计，进一步提升研发效率。当前，AI赋能高端装备“智”造已成为行业发展大趋势，传统工程仿真与AI技术的深度融合是提升研发能力的核心路径。 掌握本方法所涵盖的Python自动化脚本开发、多软件联合仿真、MLP模型构建与训练等技能，将帮助工程技术人员彻底突破传统仿真的效率瓶颈，大幅提升个人核心竞争力，同时为企业高端装备研发提供全新的技术路径，助力企业在激烈的市场竞争中占据优势地位。 著作权归作者所有，欢迎分享，未经许可，不得转载
首次发布时间：2026-01-17
