【SW教学】solidworks工程图中如何使用表面粗糙度功能进行标注？
在 SOLIDWORKS工程图中，使用表面粗糙度功能进行标注是一个常见的操作，尤其是在需要明确零件表面加工要求时。今天我们来看下如何使用表面粗糙度功能进行标注的详细操作步骤。
使用表面粗糙度功能进行标注
1、选择表面粗糙度工具：
在工程图的注解工具栏中，找到并点击“表面粗糙度”按钮（通常显示为一个带有小三角形的符号）

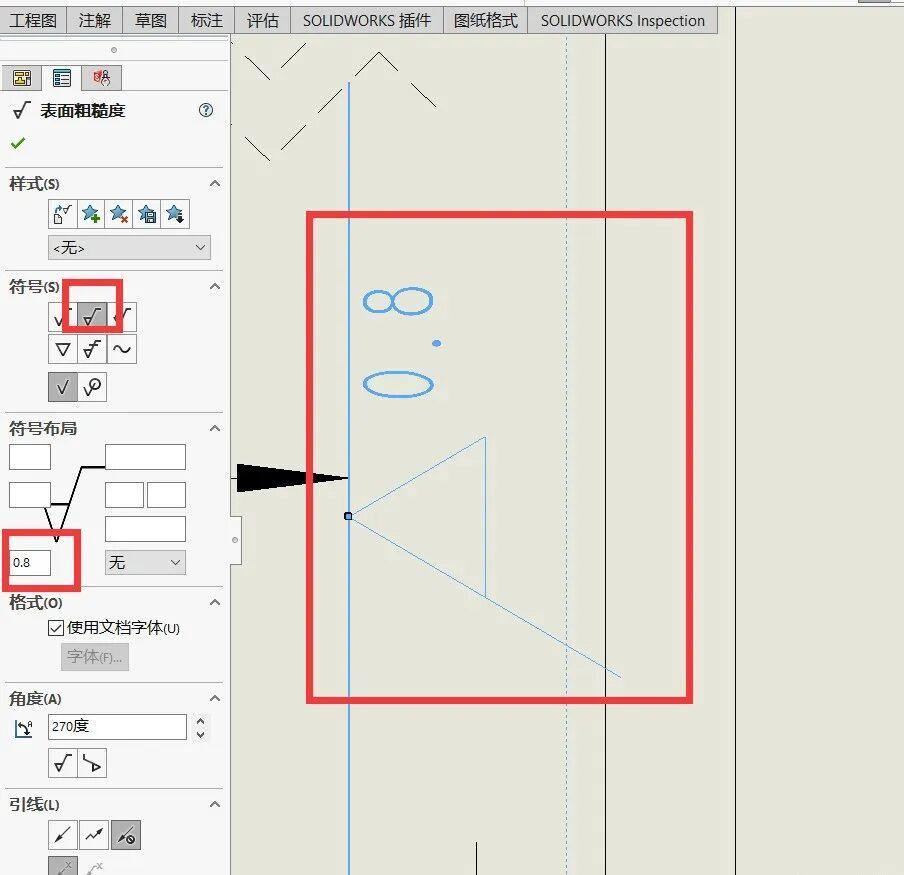

2、设置粗糙度符号：
点击表面粗糙度按钮后，在左侧的属性栏会出现表面粗糙度的选项。
符号样式通常有多种，第二个符号是切削加工中最常用的符号（无加工余量的加工符号）。
选择这个符号样式，以便表示需要切削加工的表面。
3、输入粗糙度数值：
在属性栏中，找到粗糙度值的输入框，输入所需的表面粗糙度值，比如 0.8，表示需要达到的表面粗糙度为 0.8 微米。
4、选择标注位置：
将鼠标移动到你想标注的零件表面（如光轴表面），当鼠标指针接近表面时，SolidWorks 会自动识别表面并进行预览。
点击鼠标左键确定粗糙度标志的位置。
5、完成标注：
粗糙度标志会显示在你选择的表面旁边，并包含你输入的粗糙度值。
你可以继续调整标注的位置，或者点击其他区域再添加更多的粗糙度标注。
表面粗糙度标注的应用场景
明确加工要求：表面粗糙度标注用于指示零件表面需要达到的加工精度，确保生产过程中满足设计要求。
加工指导：不同的粗糙度值对应不同的加工方法和质量要求，通过标注可以指导加工工艺。
设计交流：在工程图中明确标注表面粗糙度，有助于设计师、制造工程师和加工人员之间的沟通。
总结
使用SOLIDWORKS 工程图中的表面粗糙度功能，你可以准确地标注零件的表面加工要求。选择合适的符号样式，输入粗糙度数值，并将标注放置在需要的表面上，可以确保图纸中清楚地传达表面加工标准。这对于确保零件符合设计要求并达到预期的表面质量至关重要。
机械设计的内容讲解到此结束，留言功能已开通，欢迎各位进行补充。
