在汽车底盘系统中，前悬架控制臂作为关键承载与传力部件，其刚度性能、疲劳寿命及结构稳定性直接影响车辆的行驶安全性、操控性与舒适性。本文基于 OptiStruct 软件，对某前悬架控制臂展开全方位有限元仿真分析，涵盖网格划分、刚度计算、疲劳评估、拓扑优化及屈曲分析等关键环节，旨在为控制臂的结构设计与性能提升提供数据支撑与技术参考。

01

控制臂基础参数与材料特性

本次分析的前悬架控制臂初始质量为 3.6kg，选用 A356 铝合金作为核心材料。该材料在汽车轻量化部件中应用广泛，其力学性能参数如表 1 所示，弹性模量达 7.1×10⁴MPa，泊松比为 0.3，密度为 2.71×10⁻⁹t/mm³，屈服强度 329MPa，拉断强度 370MPa，兼具轻量化与较高的承载能力，能够满足控制臂对材料强度与减重需求的双重要求。

表 1 A356 铝合金材料力学性能参数

02

仿真分析流程与结果解读

本次仿真分析遵循“建模 - 分析 - 优化 - 验证” 的逻辑流程，共设置 5 个核心分析项目，各环节结果如下：



（一）网格划分与本体刚度分析

网格划分是有限元仿真的基础，直接影响计算精度与效率。本次分析采用高精度网格模型，总网格数量达 53784 个，其中有效计算网格 16929 个（X 向刚度分析）与 18166 个（Y 向刚度分析），网格质量满足 OptiStruct 求解器对计算稳定性的要求。附件中 图 1（控制臂网格划分模型图） 清晰展示了网格的分布情况，从图中可看出网格划分均匀，关键受力区域网格密度合理，为后续精准计算奠定了基础。

图 1（控制臂网格划分模型图）

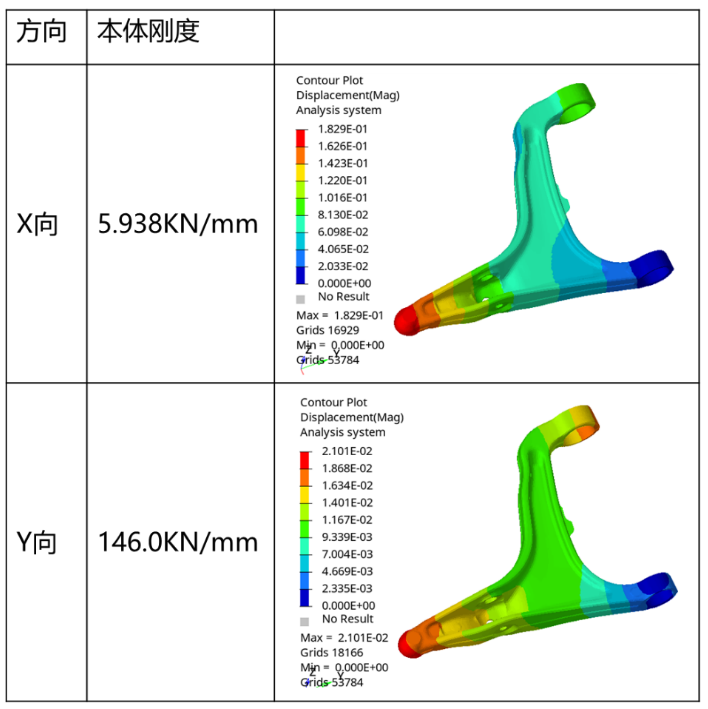

本体刚度作为控制臂抗变形能力的关键指标，分别针对 X 向（侧向）与 Y 向（纵向）进行加载计算。通过位移云图（Contour Plot）分析可知，X 向最大位移为 1.829×10⁻¹mm，对应的本体刚度为 5.938KN/mm；Y 向最大位移仅为 2.101×10⁻²mm，本体刚度高达 146.0KN/mm。附件中 图 2（X 向刚度分析位移云图） 和 图 3（Y 向刚度分析位移云图） 直观呈现了不同方向的位移分布，从图中能清晰观察到位移集中区域及最大位移位置，进一步印证了控制臂在纵向（Y 向）的抗变形能力显著优于侧向（X 向），符合车辆行驶过程中纵向承载需求更高的实际工况。

图 2（X 向刚度分析位移云图） 和 图 3（Y 向刚度分析位移云图）



（二）台架双轴疲劳分析

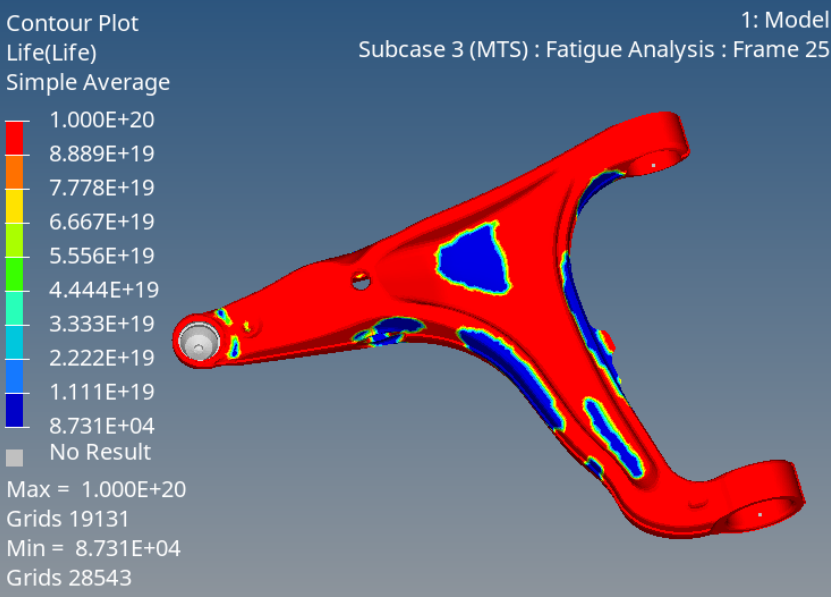

疲劳失效是控制臂长期使用过程中的主要失效形式，本次基于 MTS 台架试验标准，对 X 向与 Y 向分别施加 ±15KN、±35KN 的交变载荷，目标疲劳寿命分别为 2 万次。疲劳寿命云图显示，控制臂最小疲劳寿命为 8.731×10⁴次（约 8.7 万次）。附件中 图 4（控制臂台架双轴疲劳寿命云图） 详细标注了各区域的疲劳寿命数值，从图中可看出，除局部应力集中区域疲劳寿命相对较低外，大部分区域疲劳寿命远高于设计目标，表明控制臂在交变载荷作用下具备优异的抗疲劳性能，能够保障长期使用的可靠性。

图 4（控制臂台架双轴疲劳寿命云图）



（三）多目标拓扑优化

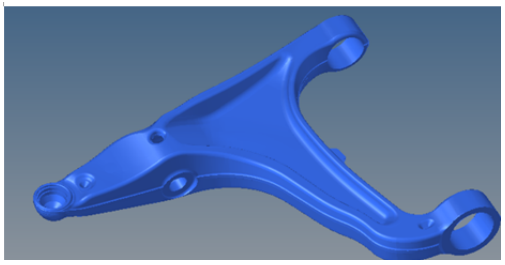

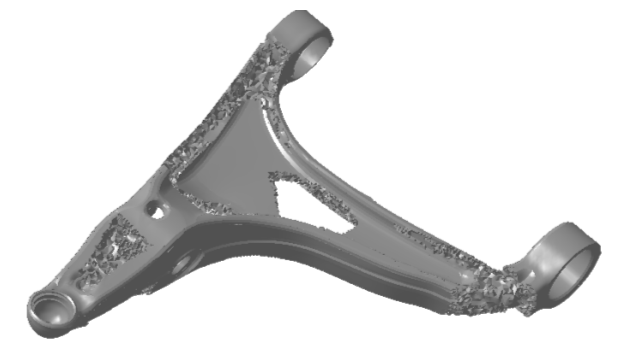

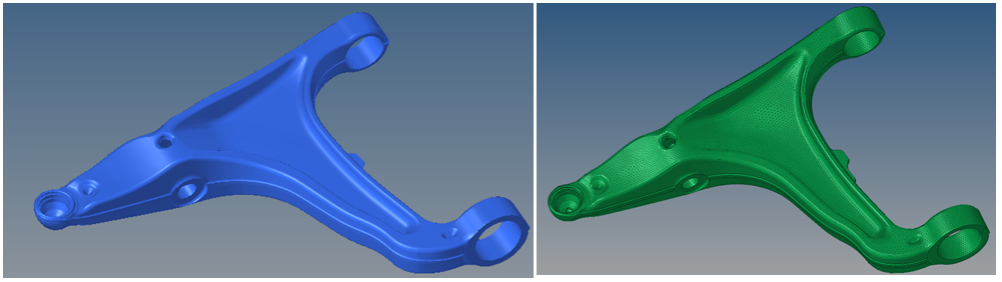

为进一步实现控制臂的轻量化与性能平衡，基于前期刚度与疲劳寿命分析结果，开展以“提升刚度 + 延长疲劳寿命 + 减重” 为目标的多目标拓扑优化。优化过程中，通过调整材料分布、去除非承载区域冗余材料，最终得到优化后控制臂模型。附件中 图 5（优化前控制臂模型图） 与 图 6（优化后控制臂模型图） 形成鲜明对比，从图中可清晰看到优化后模型去除了大量冗余材料，结构更为精简，同时关键受力部位的材料分布更加合理。

图 5（优化前控制臂模型图）

图 6（优化后控制臂模型图）

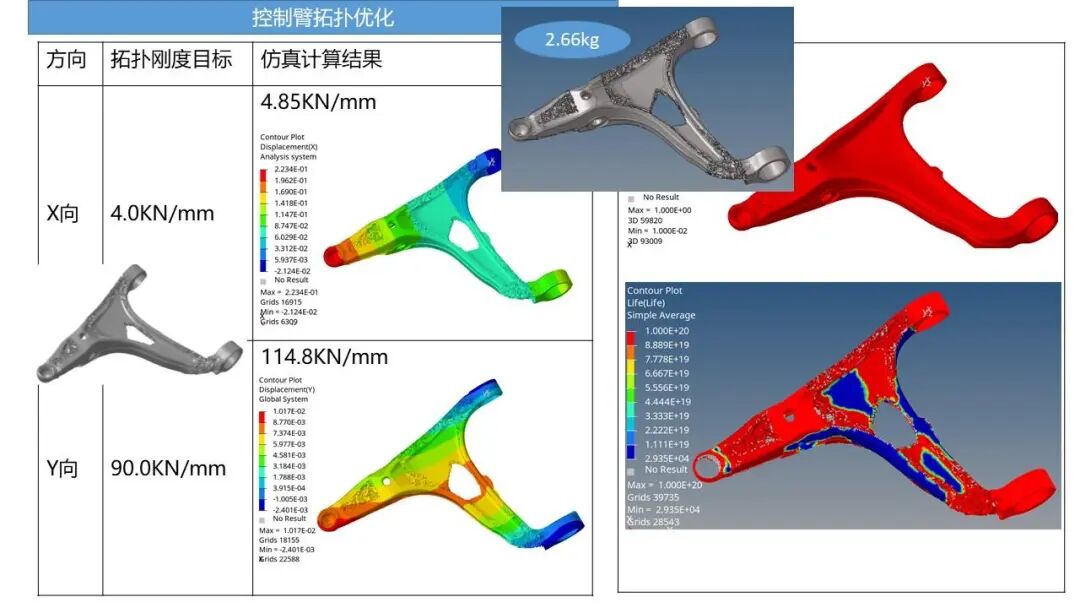

优化结果显示，控制臂质量从初始 3.6kg 降至 2.66kg，减重幅度达 26.1%；同时，刚度性能得到进一步提升，X 向刚度优化后为 4.85KN/mm（部分区域刚度提升至 4.0KN/mm 以上），Y 向刚度优化后达 114.8KN/mm（部分区域刚度突破 90.0KN/mm）；疲劳寿命方面，优化后最小疲劳寿命仍保持在较高水平，满足设计要求。这一结果验证了拓扑优化的有效性，在实现轻量化的同时，保障了控制臂的核心力学性能。



（四）非线性 Buckling（屈曲）分析

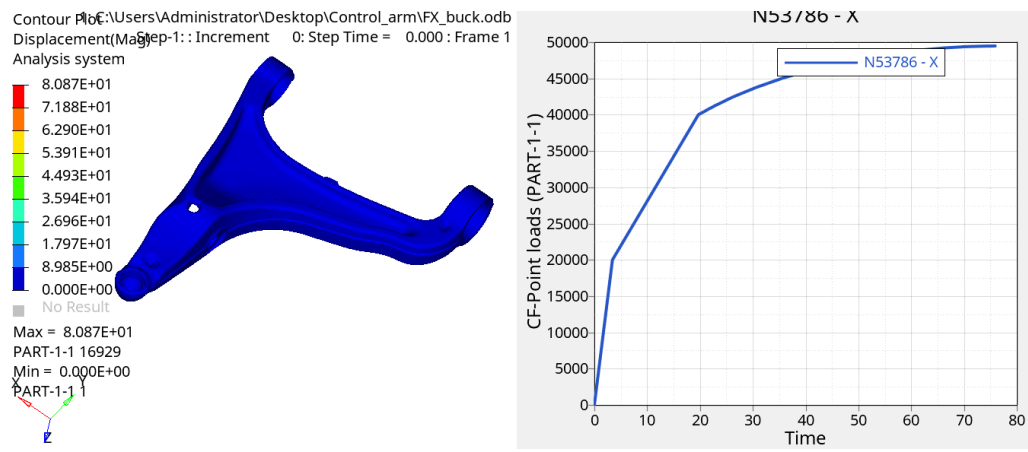

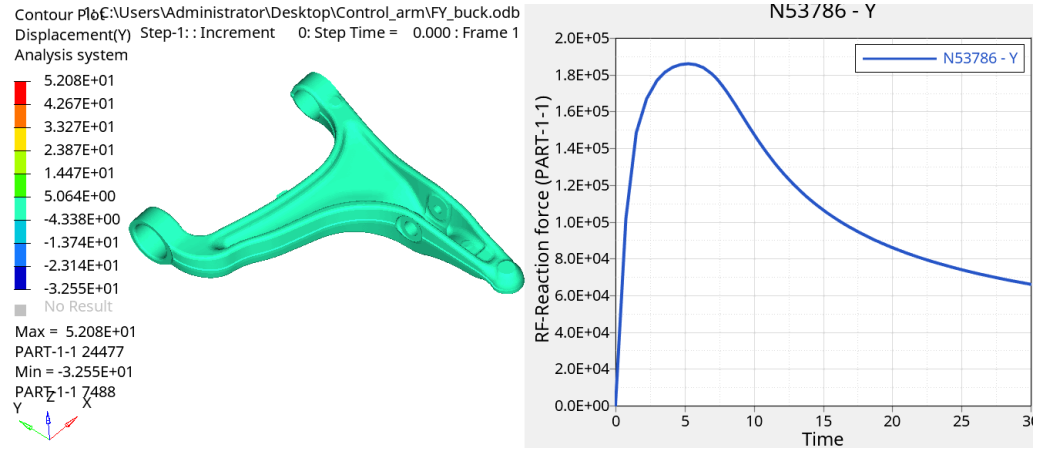

屈曲失效是控制臂在极限载荷下的重要失效模式，本次通过 OptiStruct 开展非线性屈曲分析，模拟控制臂在极限载荷下的稳定性。屈曲力云图与位移曲线显示，X 向屈曲力为 49.8KN，Y 向屈曲力达 185.9KN；位移分析中，Y 向最大位移为 5.208×10¹mm，最小位移为 - 3.255×10¹mm，位移分布均匀，无局部过度变形区域。附件中 图 7（控制臂屈曲力云图） 展示了不同区域的屈曲力分布情况， 图 8（Y 向位移曲线分析图） 则清晰呈现了位移随载荷变化的趋势，从图中可看出，在极限载荷作用下，控制臂位移变化平稳，无突变情况，表明控制臂在极限载荷作用下，能够承受较大的轴向压力而不发生屈曲失稳，具备良好的结构稳定性，可应对车辆紧急制动、急转弯等极限工况。

图 7（控制臂屈曲力云图）

图 8（Y 向位移曲线分析图）

03

OptiStruct 软件核心优势总结

本次前悬架控制臂仿真分析的顺利开展与高质量结果输出，充分体现了 OptiStruct 软件在汽车零部件有限元分析领域的显著优势：

首先，多物理场耦合分析能力强。OptiStruct 可无缝集成刚度分析、疲劳分析、屈曲分析等多类物理场分析模块，无需跨软件数据转换，避免了数据丢失与误差累积，确保分析流程的连贯性与结果的准确性，如本次从刚度计算到疲劳评估再到拓扑优化的全流程，均在同一软件平台 完成，效率与精度双高。文中插入的各类分析图片，其数据均来自该软件同一分析流程，保证了数据的一致性与可靠性。

其次，拓扑优化算法高效精准。软件内置的多目标拓扑优化算法，能够在满足刚度、疲劳、稳定性等多性能约束的前提下，实现材料的最优分布与结构轻量化，本次控制臂减重 26.1% 且性能提升的成果，正是其优化算法先进性的直接体现，从优化前后的模型对比图（图 5、图 6）可直观看到优化效果，帮助工程师快速找到 “性能 - 重量” 平衡的最优设计方案。

最后，计算稳定性与可视化效果佳。OptiStruct 对网格质量的兼容性强，即使在大规模网格（如本次 5 万余个网格）计算中，仍能保持较高的求解稳定性；同时，其丰富的后处理功能（如位移云图、疲劳寿命云图、屈曲力曲线等）可直观呈现分析结果，文中插入的多幅云图与曲线图表，均为软件后处理功能的直接输出，便于工程师快速识别结构薄弱区域、评估性能优劣，为设计改进提供清晰的可视化依据。

04

HyperWorks悬架控制臂教程

综上，基于 OptiStruct 的前悬架控制臂有限元仿真分析，不仅为控制臂的结构设计与性能优化提供了科学数据支撑，也充分验证了该软件在汽车零部件研发中的高效性与可靠性，为汽车底盘部件的轻量化、高性能设计提供了强有力的技术工具。
