在有限元分析项目中，理解并选择合适的Abaqus 分析程序对于获得准确高效的结果至关重要。本文全面概述了 Abaqus 中最重要的几种分析程序，并解释了何时以及如何使用它们。
Abaqus 中的分析程序会确定正在执行的仿真类型，例如：

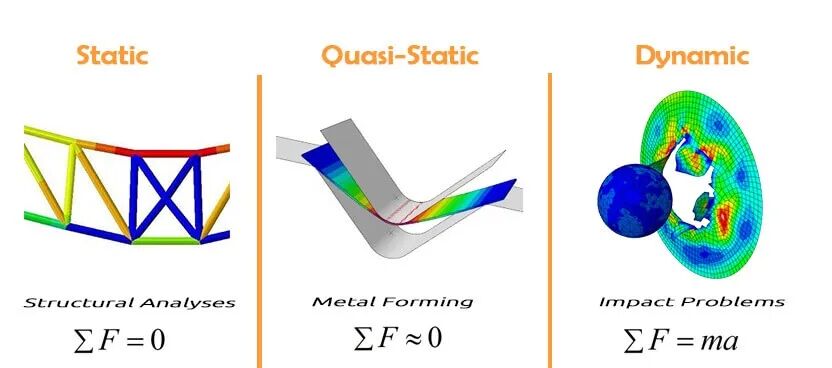

在 Abaqus 中选择静态分析还是动态分析。
静态通用程序
Abaqus 中的静态分析程序用于分析结构在稳态或缓慢施加载荷下的行为，此时惯性和阻尼效应可以忽略不计。这种分析方法非常适用于涉及线性或非线性材料行为、大变形以及接触相互作用的问题。Abaqus 提供两种主要的静态分析程序：通用静态分析（用于塑性和几何不稳定性等非线性问题）和线性扰动分析（用于预加载状态附近的小变形）。
Abaqus提供两个主要的静态过程：
静态通用：Abaqus 中的通用程序适用于线性和非线性问题，包括大变形和接触。
静态 Riks方法。另一方面，Riks 方法对于追踪诸如屈曲或突跳等不稳定响应至关重要。选择正确的静态方法有助于确保结构和力学分析中获得准确稳定的仿真结果。
静态线性扰动：在 Abaqus 中，这是一种专门用于研究系统在微小扰动下线性响应的分析步骤。与非线性静态分析不同，线性扰动假设系统对附加载荷的响应是线性的，即使初始状态来自非线性过程。当您想要评估结构对微小变化（例如热膨胀、机械载荷或压力）的响应，而无需考虑非线性效应时，它尤其有用。
Abaqus 中的动态显式和隐式过程

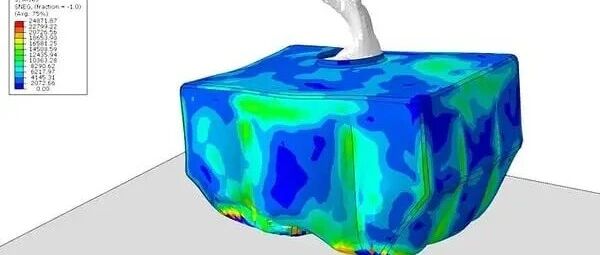

动态显式方法适用于涉及高速瞬态事件的仿真。它采用显式时间积分方案，因此非常适合处理严重的非线性复杂接触相互作用。
显式求解方程（适用于高速冲击、碰撞试验、爆炸、跌落试验、金属成形）。
使用较小的时间增量以保证稳定性（CFL 条件）。
无需进行收敛性检查（与隐式方法不同）
动态隐式程序用于分析惯性效应显著但可使用隐式时间积分方案求解的动态问题。它通过迭代求解平衡方程（适用于低速事件、振动分析、结构地震响应、瞬态热力耦合）。
时间步长可以大于显式分析。
要求在每个时间步都收敛
适用于持续时间较长的动态事件
用于模态、谐波和瞬态动力学分析。
阅读有关配置通用分析程序的内容
Abaqus 中的线性分析与非线性分析
线性分析
在 Abaqus 中，线性分析假设变形很小、材料行为呈线性，且加载过程中接触不会发生变化。它非常适合以最小的计算成本进行快速仿真。在线性分析中，载荷与响应之间的关系是成比例的。这假设：
微小变形
线性材料行为
恒定边界条件
线性模型速度更快，计算资源占用更少。当分析中等载荷下（无接触或大变形）的弹性行为时，线性模型是理想之选。
✅ 何时使用线性分析：
形变很小
材料表现出弹性（无塑性）
不涉及接触相互作用或几何不稳定性。
Abaqus 中的非线性分析
非线性模型适用于大变形、非线性材料以及不断变化的接触条件。当结构行为在载荷作用下发生显著变化时，例如塑性变形、屈曲或复杂的接触情况，非线性模型至关重要。选择线性模型还是非线性模型取决于预期的响应和所需的精度。

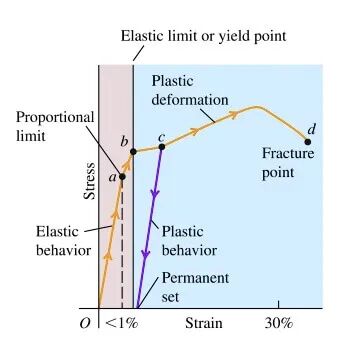

从图中可以明显看出，当变形超过一定值并进入非线性范围时，线性分析就不再适用。如果继续使用线性分析，结果误差会显著增大，不可忽略。
比较 Abaqus 中的线性分析和非线性分析
Abaqus 使用牛顿-拉夫逊法逐步求解非线性问题，使其在处理复杂的现实世界问题时更加精确。
✅ 非线性分析的应用：
您在焊接模拟等情况下会遇到接触问题。
材料会发生塑性变形、粘弹性变形或损伤。
结构在荷载作用下会发生剧烈变化（例如屈曲或坍塌）。
配置通用分析程序
传热过程
Abaqus 中的传热程序通过传导、对流和辐射模拟热行为。它支持稳态（与时间无关）和瞬态（与时间相关）分析，使其成为电子冷却、发动机部件加热或 HVAC 系统设计等应用的理想选择。用户可以定义热边界条件（固定温度、热通量或膜系数）和材料属性（导热系数、比热容）。此外，它还可以模拟由温度相关的材料属性或相变引起的非线性。
完全耦合的同步传热和应力程序
热力耦合分析法可同时求解传热和结构变形问题。该方法适用于热膨胀或机械做功（例如摩擦、塑性变形）产生的热量会影响计算结果的问题。常见应用包括制动盘发热、焊接模拟或管道热应力分析。该方法在每个增量步迭代地耦合热力学解。
—
完全耦合的同步传热和电学程序
该模型模拟电热相互作用，例如电阻器或电子元件中的焦耳热。它同时求解温度、电压和电流分布，并考虑了温度相关的电导率。应用领域包括印刷电路板设计、电池热管理以及电力电子器件的过热保护。
完全耦合的同步传热、电气和结构程序
电热分析的扩展，增加了结构变形（例如微电子或 MEMS 器件中的热膨胀）的影响。它能够捕捉压阻效应或应力引起的电/热特性变化等多物理场效应。对于半导体封装、可拉伸电子器件以及在复合载荷下工作的传感器而言，这项技术至关重要。
—
直接循环分析步
该方法针对循环载荷问题（例如疲劳、滚动接触）进行了优化，传统瞬态分析在这些问题上计算量巨大。它利用傅里叶级数和非线性材料模型直接计算稳态循环响应，无需增量时间步进。可用于涡轮叶片疲劳、轴承寿命预测或重复机械载荷分析。
—
动态全耦合热应力程序（显式）
该方法结合了瞬态传热和动态应力分析，采用显式积分法。非常适合具有热耦合的高速事件（例如爆炸焊接、激光冲击）。显式方法能够处理严重的非线性问题，但需要较小的时间步长。塑性变形或摩擦产生的热量会自动包含在内。
—
地静应力场程序
岩土力学中用于地静应力初始化的专用静态分析方法。它在施加其他边界条件（例如隧道、路堤施工）之前，建立重力荷载下的平衡状态。该方法确保土体或岩石具有真实的初始应力状态，避免后续步骤中出现人为沉降。
质量扩散程序
模拟由浓度梯度驱动的物质扩散（例如，金属中的氢扩散、聚合物中的水分扩散）。结合温度效应，模拟热扩散过程。应用领域包括腐蚀建模、电池电解液扩散以及复合材料老化研究。
—
流体填充多孔介质的有效应力分析
该模型模拟了流体压力影响固体应力的孔隙力学行为（例如，土壤固结、油藏变形）。它利用比奥理论将孔隙压力与结构变形耦合起来，并支持用于岩土工程应用的瞬态流体流动和非线性材料模型。
瞬态、静态、应力/位移分析及时变材料响应

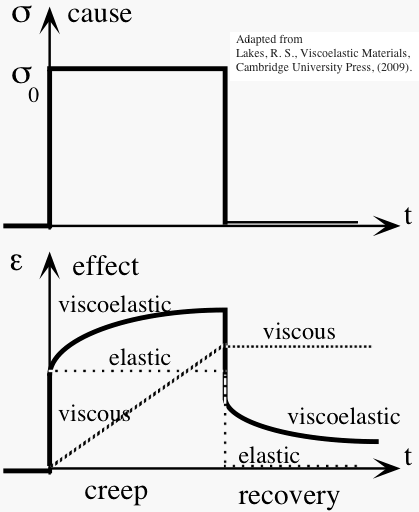

一种用于粘弹性/塑性材料（例如金属蠕变、聚合物松弛）的静态方法。该方法在考虑时变应变的同时，逐步施加载荷，即使不考虑惯性效应。可用于管道、粘合剂或沥青的长期变形预测。
—
退火程序
重置与历史相关的变量（例如塑性应变、损伤），以模拟热处理或材料重置。常用于多阶段成形模拟，其中中间退火可消除残余应力。材料“忘记”了先前的硬化过程，从而可以进行再变形分析。
