大家好，我是仿真秀专栏作者——Klepetan0305， ANSYS EBU的追求人，擅长SI、PI和整机EMC电磁兼容仿真。2024年2月，我在仿真秀官网免费分享了一套零基础入门Ansys SIwave 软件实操教程，深受用户喜爱。近日我的第一套专题课程《ANSYS Siwave SSN 高速电路电源噪声仿真实操》上线了，后续我还将推出更多Ansys高低频电磁仿真技术教程，帮助理工学子和工程师掌握相关仿真技术，详情见后文。

在高速电路设计领域，电源噪声（尤其是同步开关噪声 SSN）已成为制约系统性能的核心瓶颈。随着 PCB / 封装（SiP）集成度提升、信号速率突破 GHz 级别，电源分配网络（PDN）的微小波动都可能引发信号完整性（SI）与电源完整性（PI）问题，导致产品出现误码、卡顿甚至硬件烧毁等故障。然而，多数工程师在使用 ANSYS Siwave 进行 SSN 仿真时，常陷入 “建模难、定位准、优化无方向” 的困境。本文结合我的实战经验，拆解Ansys Siwave SSN仿真核心痛点，分享可落地的解决方案，并推荐一套精准破解这些难题的专项课程。

01

高速电路电源噪声仿真难



建模门槛高，基础操作与复杂场景脱节

ANSYS Siwave 作为业界主流的 SI/PI 仿真工具，其操作逻辑与普通电路设计软件差异较大。多数工程师面临 “软件会用，但仿真不准” 的问题：要么是 PCB 叠层设置不符合仿真规范，导致电源阻抗计算偏差；要么是端口创建不规范，无法准确捕捉开关噪声耦合路径；更有甚者在导入 SPICE 模型、生成 FWS 子电路时因参数配置错误，直接导致仿真失败。尤其对于高速 PCB / 封装设计场景，封装寄生参数与 PCB 布局的相互影响难以通过手动建模精准表征，新手往往需要反复试错才能完成基础建模，严重拖慢研发进度。



噪声根源定位难，缺乏系统分析思路

SSN 的产生机制涉及电源阻抗、封装寄生、开关管切换速度、负载分布等多重因素，是典型的 “多因一果” 问题。实际工程中，很多工程师能通过仿真看到噪声幅值超标，但无法判断是电源网络设计不合理，还是封装寄生参数过大，或是 PCB 叠层抗干扰能力不足。传统排查方式多依赖 “替换法”，逐个修改参数验证，不仅效率低下，还可能遗漏关键影响因素。更棘手的是，频域与时域分析结果的解读需要深厚的理论功底，多数工程师难以将仿真数据与实际硬件故障直接关联，导致 “仿真合格但产品失效” 的尴尬局面。



跨工具联合仿真复杂，适配性问题突出

复杂高速系统的验证往往需要 Siwave 与 Circuit 等工具联合仿真，才能全面覆盖 SI/PI 协同影响。但实际操作中，工程师常面临 “数据传输不兼容”“仿真边界条件设置矛盾” 等问题：比如 Siwave 中提取的 S 参数导入 Circuit 后出现仿真收敛失败，或是联合仿真时忽略了电源噪声与信号串扰的耦合效应，导致仿真结果与实测值偏差巨大。此外，不同驱动场景下的 SSN 表现差异显著，多数工程师缺乏场景化仿真经验，难以针对实际应用场景（如 DDR4 高速传输、多芯片同步开关）制定有效的仿真方案。



设计前期预判不足，后期返工成本高昂

电源噪声问题的特殊性在于 “前期隐藏，后期爆发”。很多工程师在设计阶段仅关注信号链路布局，忽视了电源网络的 PI 设计，直到样机测试时才发现 SSN 超标。此时，PCB 版图修改、封装重新设计、元器件替换等都会产生巨额返工成本，更可能导致项目延期上市。据行业数据统计，高速电路项目因电源噪声问题导致的后期返工成本平均占研发总投入的 30% 以上，而通过前期仿真预判可将该风险降低 80% 以上，但多数工程师缺乏 “仿真驱动设计” 的思维，未能将 SSN 仿真融入前期设计流程。

02

Ansys Siwave SSN仿真全流程

Ansys Siwave SSN 仿真需遵循 “建模→参数计算→子电路生成→模型导入→联合仿真” 的闭环流程，每个步骤都需紧扣软件特性与工程规范，以下为带界面截图的详细操作指南：

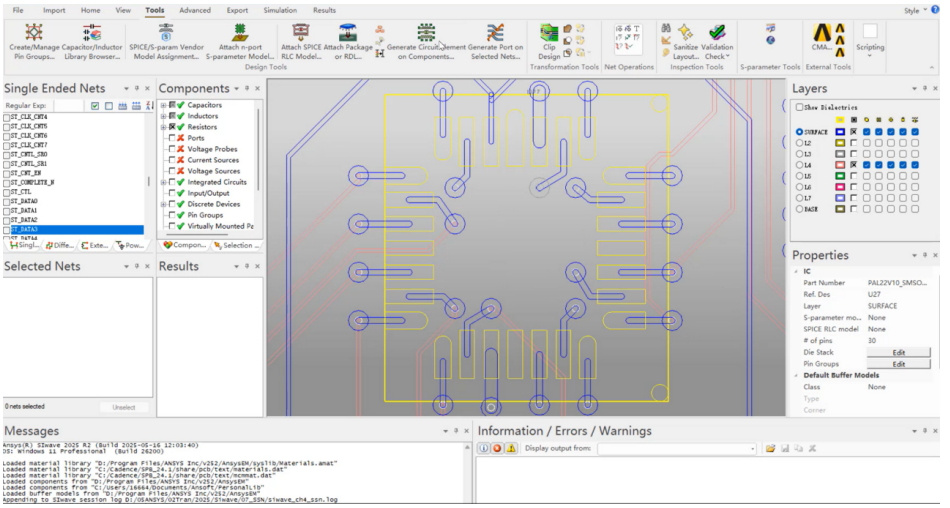

第一步：使用自动端口生成功能创建端口

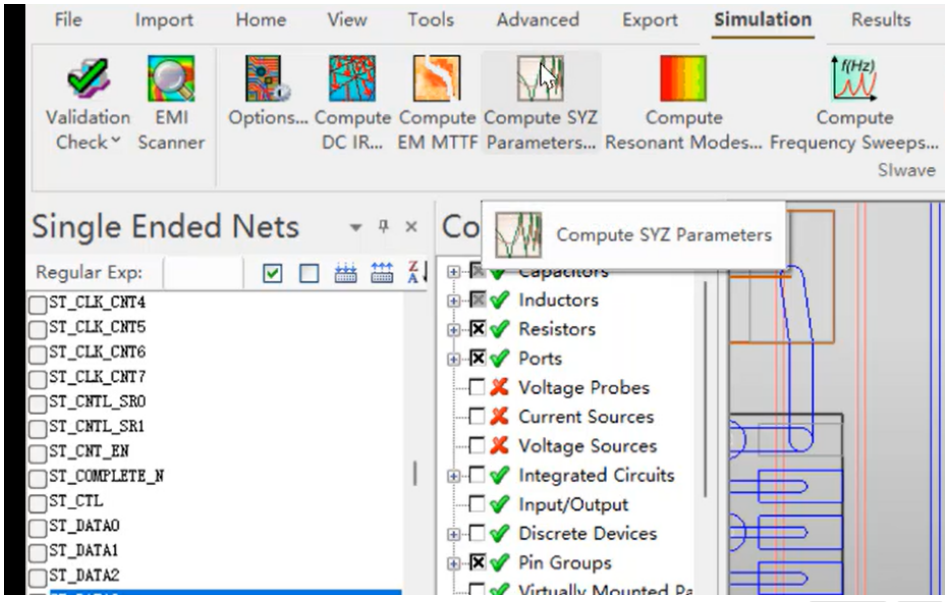

第二步：计算S 参数

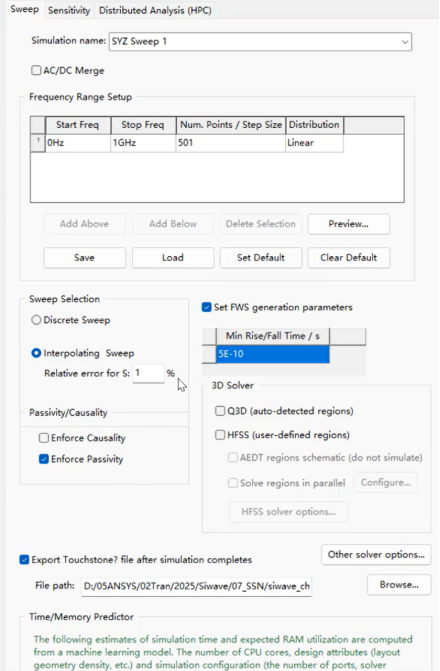

第三步：计算FWS 子电路（用于子电路的 SPICE 模型，文件格式为.sp）



第四步：导入用于时域仿真的SPICE 模型（用于输入输出驱动器的 SPICE 模型，文件格式为.lib）



第五步：借助 Ansys Circuit 软件，结合FWS 子电路仿真同步开关噪声（SSN）



Circuit 可结合 FWS 子电路与 SPICE 模型，模拟多芯片同步开关场景，精准捕捉 SSN 时域波形：

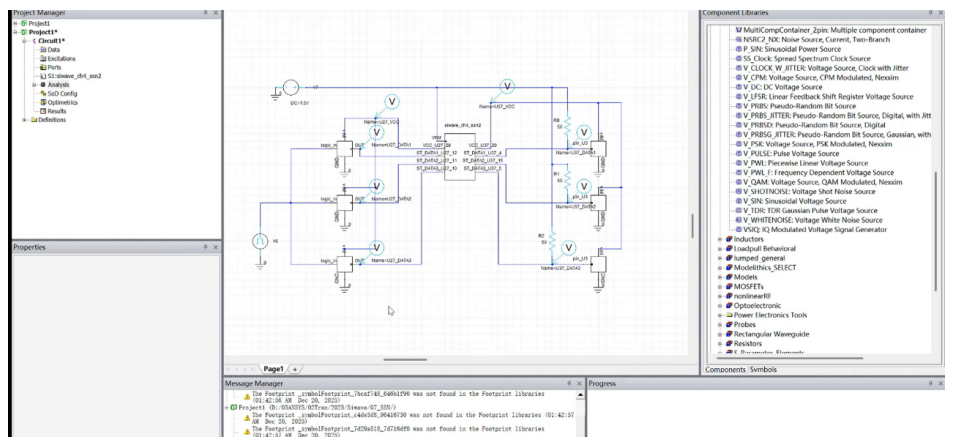

1、搭建 Circuit 仿真环境：

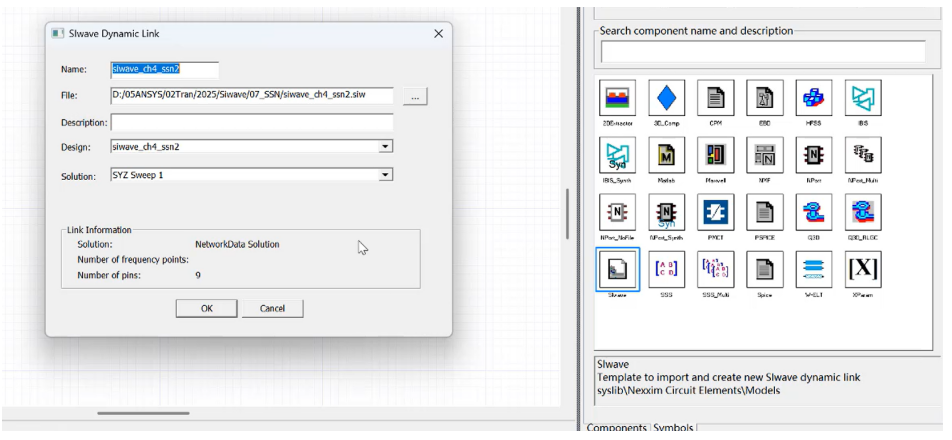

（1）打开 Ansys Electronics Desktop，新建 “Circuit Design”，点击 “Component Libraries”→“Siwave Dynamic Link”，导入第二步生成的 FWS 子电路（.sp 文件）；

（2）添加电源源：从 “Sources” 中拖拽 “V DC” 到画布，设置电压（如 1.5V，对应芯片 VCC），连接到 FWS 子电路的电源端口；

（3）添加驱动源：若需模拟同步开关，选择 “V PRBS”（伪随机码源），设置码率（如 1Gbps）、电平（0-1.5V），连接到信号端口；

2、设置仿真参数：

（1）点击 “Analysis”→“Transient”，设置仿真时长（如 40ns，需覆盖至少 10 个开关周期）、时间步长（≤10ps，避免波形失真）；

（2）勾选 “Include PI/SI Coupling”，考虑电源噪声与信号串扰的相互影响；

3、运行仿真与结果分析：

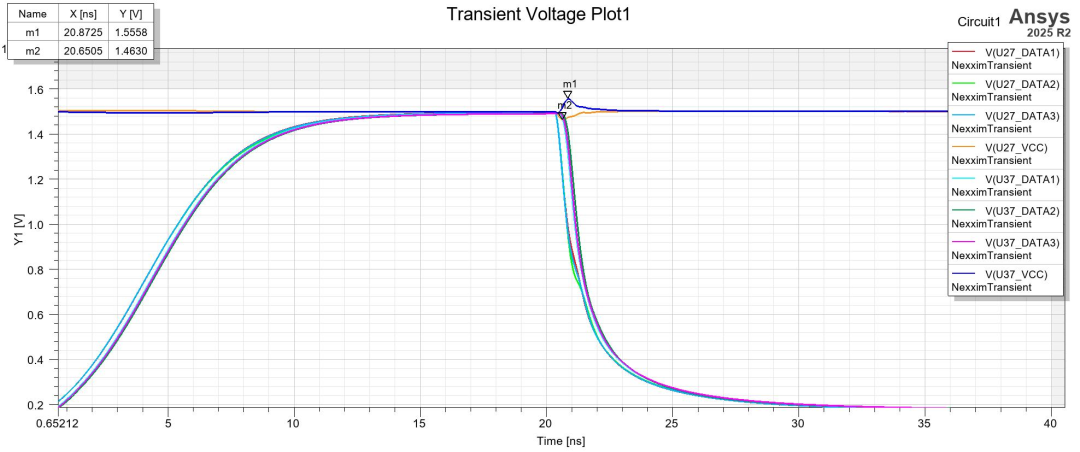

（1）仿真完成后，在 “Results” 中添加 “Voltage Probe”，监测芯片电源引脚（如 U27VCC、U37VCC）的电压波形；

（3）提取 SSN 幅值：若电压波动＞10%（如 1.5V 电源波动＞150mV），说明噪声超标，需优化封装寄生或增加去耦电容；对比不同驱动场景（如单芯片开关、多芯片同步开关）的波形，定位噪声主要来源。

03

Ansys Siwave SSN仿真实战经验



建模阶段：精准把控三大关键要素

PCB 叠层与电源网络设计 ：仿真前需明确叠层结构（电源层、地层厚度与间距）、电源平面分割方式，优先采用 “电源 - 地” 成对叠层降低阻抗。建议通过 Siwave 的叠层编辑器核对介电常数、铜箔厚度等参数，确保与实际生产工艺一致，避免因参数偏差导致电源阻抗计算错误。

封装寄生参数提取 ：对于 SiP 封装或高速芯片，需通过 Siwave 导入封装模型（如 STEP 文件），或直接提取封装的寄生电阻、电感参数，不可忽略封装对 SSN 的耦合影响。实战中，建议对比 “包含封装” 与 “不含封装” 两种场景的仿真结果，明确封装寄生的贡献度。

端口与激励设置 ：采用自动端口创建功能时，需确保端口位置覆盖关键开关节点与电源引脚，激励信号的幅值、频率需贴合实际芯片工作状态（如 DDR4 的 VCC 电压、切换频率）。对于多芯片同步开关场景，需设置合理的相位差，模拟真实开关时序。



仿真配置：优化参数提升准确性与效率

频域与时域仿真结合 ：频域仿真重点分析电源阻抗随频率的变化（目标是在工作频率范围内阻抗低于目标值），时域仿真聚焦噪声幅值、脉冲宽度等瞬态特性。建议先通过频域仿真定位阻抗峰值位置，再针对该频率点进行时域细化仿真，兼顾效率与准确性。

SPICE 模型与子电路生成 ：导入芯片 SPICE 模型时，需核对模型版本与仿真工具兼容性，优先选择厂家提供的高精度模型。通过 FWS 子电路生成功能将 PCB 电源网络等效为子电路，可大幅提升联合仿真效率，同时保留关键寄生参数。

仿真结果后处理技巧 ：噪声幅值提取需关注关键节点（如芯片电源引脚、高速信号传输线近端），通过 Siwave 的瞬态电压分析功能生成波形图，对比不同场景下的峰值与纹波。对于超标情况，可通过阻抗扫描功能定位高阻抗区域，为电源网络优化提供依据。



问题定位与优化：建立 “仿真 - 分析 - 整改” 闭环

根源定位逻辑 ：当 SSN 超标时，优先排查电源阻抗（若某频率点阻抗过高，需优化电源平面或增加去耦电容）；其次分析封装寄生（若封装电感过大，需优化封装引脚布局或采用低寄生封装）；最后检查 PCB 布局（如高速信号与电源网络的耦合距离是否满足规范）。

优化方案验证 ：针对定位的问题，制定具体优化措施（如增加去耦电容、调整电源平面分割、优化封装引脚），通过仿真对比优化前后的噪声幅值与阻抗特性，确保优化效果显著。实战中，建议采用控制变量法，逐个验证单一因素的影响，避免多因素叠加导致优化方向混乱。



联合仿真：突破单一工具局限

Siwave 与 Circuit 联合仿真时，需注意数据接口兼容性，优先采用 Siwave 导出的 S 参数或子电路文件导入 Circuit。仿真边界条件设置需保持一致（如电源电压、负载电阻），同时开启 SI/PI 协同分析功能，考虑电源噪声对信号完整性的耦合影响。对于复杂高速系统（如多通道高速串行总线），联合仿真可全面覆盖电源噪声、信号串扰、电磁耦合等多物理场问题，为系统级验证提供可靠支撑。

04

实战课程：一站式攻克 SSN 仿真难题

尽管上述经验可解决部分问题，但对于缺乏系统训练的工程师而言，仍需耗费大量时间摸索，且难以覆盖复杂场景的实战技巧。为此，我特意打造了《ANSYS Siwave SSN 高速电路电源噪声仿真实操》专项课程，专为高速 PCB / 封装设计工程师、SI/PI 仿真工程师、高速硬件研发技术负责人及高校相关专业师生量身打造。

课程聚焦 ANSYS Siwave SSN 仿真实操，从基础建模到联合仿真，从参数配置到结果后处理，全程手把手教学。不仅覆盖自动端口创建、S 参数计算、FWS 子电路生成、SPICE 模型导入等核心步骤，还通过对比不同驱动场景的 SSN 表现，帮助学员建立系统的分析思路。更重要的是，课程深入解析 SSN 与电源阻抗、封装寄生、PCB 叠层的内在联系，教会学员快速定位超标根源，实现设计前期 PI 问题预判，避免后期返工。



通过课程学习，你将熟练掌握 PCB/Siwave 建模与仿真参数配置，精通噪声幅值提取、频域 / 时域分析等后处理技巧，还能实现 Siwave 与 Circuit 的 SI/PI 联合仿真，轻松应对复杂高速系统验证需求。课程仅 1 讲完结，浓缩核心干货，无需冗长学习，可解锁行业刚需技能，让你少走 3 年弯路。

自无论你是面临 SSN 仿真难题的在职工程师，还是希望提升核心竞争力的技术负责人，亦或是专注高速电路方向的高校师生，这门课程都能为你提供精准解决方案。现在报名即可获取全套实操案例与仿真模板，立即扫码或点击链接报名，开启 SSN 仿真实战进阶之路！
