ANPC拓扑调制策略特点及损耗分析上

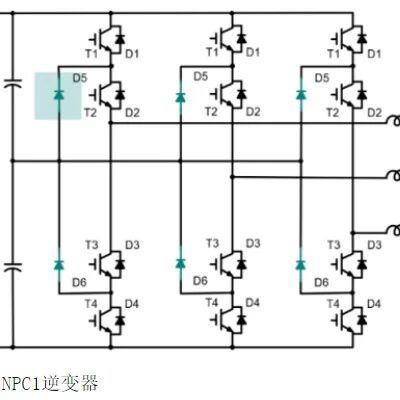

ANPC调制策略通过选择不同的电流路径对应不同的调制策略，较常见的调制策略有ANPC-PWM1,ANPC-PWM2以及零电平双续流调制策略ANPC-PWM100等。 这种调制策略和NPC1换流路径类似，通常称为ANPC-PWM1调制方式，主要特点是:1. 换流路径最小，尖峰电压可以得到更好的抑制。2. T1/T4, T5/T6均是半周期高频切换；T2/T3则是常通或常闭，半周期进行一次切换，产生的损耗为大多为导通损耗。ANPC-PWM1,T2/T3只有导通损耗，适用于对无功输出能力要求高的场景，例如SVG和高低压穿越的场景。 图5为ANPC-PWM2的换流路径和各个芯片的驱动波形，同样以正半周换流为例进行分析，当处于逆变状态时(V＞0，I＞0)，当从正电平输出切换至零电平时，此时选择以T6/D3为换流通路，在正半周时T1和T6时刻保持常通，此时需关闭T2且开通T3，T1此时和T6/D3构成正半周的不同电平换流，此时T4/T5均为关闭状态； 这种调制策略和APNC-PWM1呈现不同特点，称为ANPC-PWM2调制方式，特点是:1. 换流路径较大，相较于ANPC1-PWM1会增加较大的换流回路杂感，IGBT关断尖峰电压需要重点进行关注。 另外在输出正电平T1/T2开通和输出负电平T3/T4开通时，相对应的T5/T6钳位二极管开通可以均衡T3/T4以及T1/T2两端电压，将母线电压均衡分布在两个管子上。 除了ANPC-PWM1和ANPC-PWM2调制策略外，通过合理利用零电平续流路径，可以进一步降低ANPC整体损耗。 通过合理的切换冗余零电压状态即可调节开关器件的损耗分布，从而可以针对性的提高逆变器的容量和器件的开关频率。另外，双续流ANPC调制的损耗改善效果和逆变器实际运行时的调制系数以及功率因数相关，不同的工作模式下结果不同，后续会通过仿真分析ANPC不同的调制模式下的损耗分布情况。说明：本文来源网络；文中观点仅供分享交流，不代表本公众 号立场，转载请注明出处，如涉及版权等问题，请您告知，我们将及时处理。 来源：电力电子技术与新能源
