CST中Hexahedral与Hexahedral TLM的区别在哪？

前言

最近是有粉丝朋友问我CST中Hexahedral与Hexahedral TLM有什么区别？很多电磁仿真的小伙伴在做CST时域求解时在网格设置界面卡过壳:都叫“六面体网格”，为什么下拉菜单里会有“Hexahedral”和“Hexahedral TLM”两个选项？选不对不仅仿真慢到让人崩溃，结果还可能差之千里。

今天这篇就带大家彻底厘清两者的核心区别。

什么是六面体

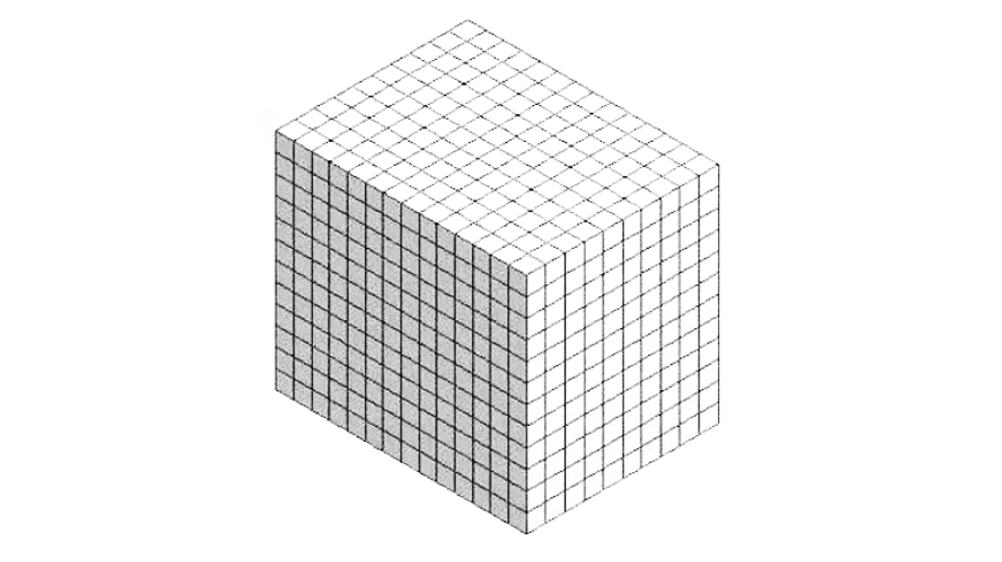

六面体：就是长方体这种有六个面的，当然可以不是直角的。如下图这样

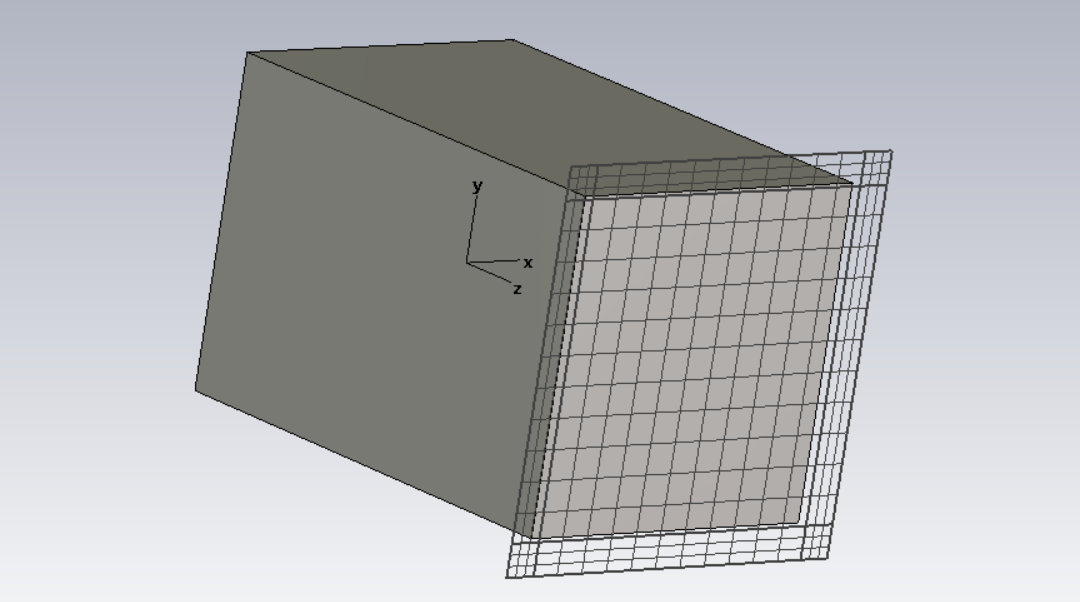

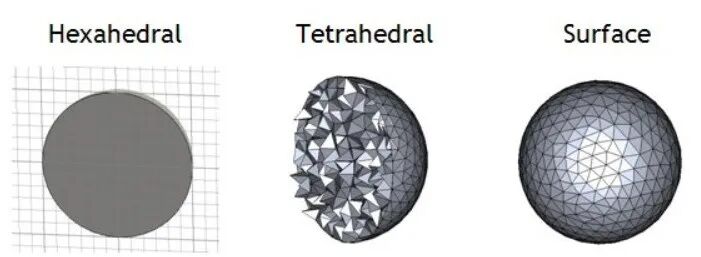

CST的六面体网格刨分之后是这样的，如下图

本质区别：算法根基不同，决定一切差异

很多人误以为两者只是网格细分方式不同，实则不然——它们背后对应着CST时域求解器的两种核心算法，这才是所有差异的根源。

1. Hexahedral：基于FIT算法的“精准派”

当你选择“hexahedral”网格时，CST会调用瞬态求解器，其核心是有限积分技术（FIT）——这是一种专门针对麦克斯韦方程组的离散化算法，核心逻辑是“空间离散+时域迭代”。具体来说，FIT会将仿真空间剖分成规则的六面体单元，在每个单元的棱边定义电场强度分量、在单元表面定义磁场强度分量，严格遵循电磁场的“棱边-表面”对偶关系。随后通过积分形式的麦克斯韦方程，建立相邻单元间电磁场分量的耦合关系，形成离散化的代数方程组，再以时间步为单位逐步迭代求解，得到电磁场随时间的动态演化过程。

2. Hexahedral TLM：基于TLM算法的“高效派”

而“hexahedral TLM”对应的是TLM求解器，核心是传输线矩阵法（TLM），其底层逻辑是“场-路等效”——利用电磁场与传输线波的等效性，将复杂的电磁问题转化为更易求解的传输线网络问题。具体而言，TLM会把仿真空间离散为三维传输线矩阵，每个网格节点对应一个“波散射中心”，电磁场的传播被转化为电压波、电流波在传输线上的传播过程；当波到达节点时，会按照特定的散射矩阵规则发生反射、折射和透射，通过叠加这些波的贡献，就能得到节点处的电磁场强度，进而还原整个空间的电磁分布。

核心差异：从网格到性能的全方位对比

算法根基的不同，直接体现在网格特性、仿真效率、精度表现等关键指标上。我们用一张表直观对比：

看完对比，很多人还是会问：“我做的是天线仿真/EMC仿真，该选哪个？”其实核心原则就一条：匹配你的仿真核心需求——是追求极致精度，还是优先效率与复杂结构适配？

1. 优先选Hexahedral（FIT）的场景

当“精度”是第一要求，且模型结构相对规整时，FIT算法的优势更明显：

• 高精度天线设计：如毫米波窄带天线、阵列天线的方向图校准，需要精确计算远场增益和相位特性，FIT的原生高精度能减少误差；

• 微波器件仿真：如滤波器、耦合器的S参数优化，要求频域响应的高保真度，FIT算法对谐振特性的复现更精准；

• 小尺寸规整模型：当模型最大/最小尺寸比小于100时，FIT的网格量不会过度膨胀，能在精度和效率间取得平衡。

2. 优先选Hexahedral TLM的场景

当模型存在“多尺度结构”（即同时有超大尺寸和极小尺寸），或需要兼顾效率与宽带特性时，TLM算法是最优解：

• EMC/EMI/E3分析：如整机电磁兼容、线缆辐射干扰、雷击效应仿真，模型中既有机箱的大尺寸结构，又有接口、缝隙等细小结构，TLM的八叉树网格能高效适配；

• 多尺度天线布局：如卫星平台上的天线阵列，既有庞大的载体结构，又有密集的天线单元，TLM可减少70%以上网格量；

• 宽带仿真需求：如超宽带天线、脉冲雷达目标的RCS计算，TLM能通过一次仿真高效覆盖宽频率范围，且支持GPU加速提升效率。

最后给大家整理一套极简选型流程，遇到仿真需求时按步骤判断即可：

1. 看结构：模型是否同时存在“超大+超小”结构（如机箱+缝隙、载体+小天线）？是→优先TLM，否→进入下一步；

2. 看需求：核心诉求是“极致精度”（如器件指标校准）还是“效率优先”（如方案快速验证）？精度→FIT，效率→TLM；

3. 看场景：是否为EMC/雷击/多天线布局等典型TLM优势场景？是→直接选TLM，否则根据前两步判断。

其实没有绝对“更好”的网格，只有“更适配”的选择。掌握FIT与TLM算法的核心逻辑，再结合自身仿真场景，才能既保证结果可靠，又避免无效的时间消耗。
