在制造业数字化转型的浪潮中，CAD（计算机辅助设计）与 CAE（计算机辅助工程）的协同效率直接决定了产品研发的速度与质量。

传统研发模式中，SolidWorks 建模与 ANSYS Workbench 仿真往往处于割裂状态，模型参数修改后需手动重新导入、重复前处理流程，不仅耗时费力，还易引发数据偏差。而 SolidWorks 与 ANSYS Workbench 双向几何参数驱动技术的出现，彻底打破了这一壁垒，标志着 CAD/CAE 集成进入 “设计 - 仿真 - 优化” 闭环的新阶段。

为了帮助用户掌握这种技术，近日我在仿真秀官网独家首发原创视频课程《零代码DeepSeek助力SolidWorks联合Ansys Workbench参数化设计仿真优化》，并为学员提供VIP群答疑和相关学习资料，详情见后文。

001

双向驱动的本质是什么

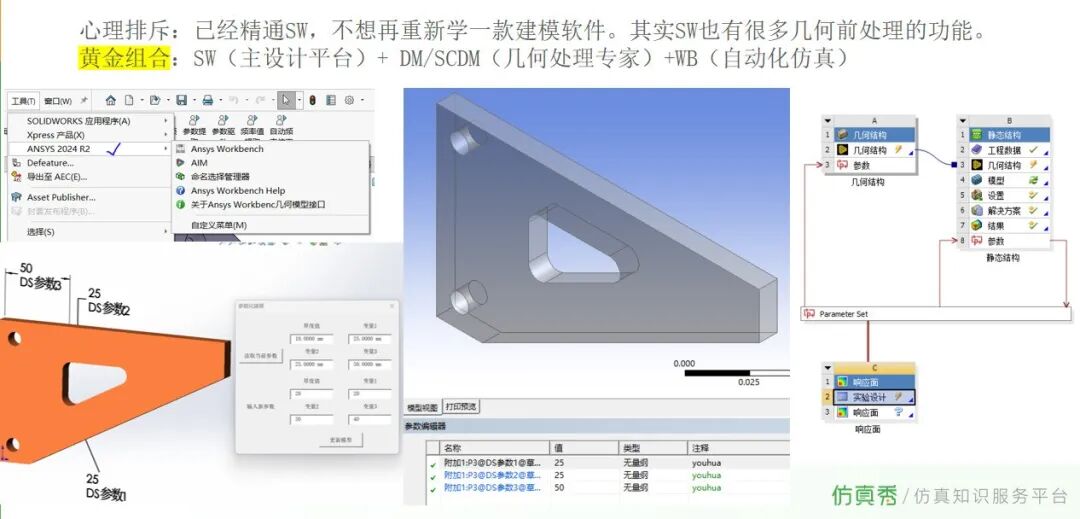

双向几何参数驱动，是指在 SolidWorks 中构建规范的参数化三维模型后，通过专用接口将模型导入 ANSYS Workbench，实现两大软件间几何参数的双向联动 —— 不仅 SolidWorks 中的模型参数修改能同步传递至 ANSYS Workbench，更关键的是，在 ANSYS Workbench 中针对仿真需求调整的几何参数，可自动反向同步更新至 SolidWorks 原始模型，无需人工重复建模或数据转换。

这一技术的核心价值在于 “参数一致性” 与 “流程自动化”：所有几何参数（如尺寸、角度、壁厚等）被统一管理，无论在设计端还是仿真端修改，均能保证两端模型的完全一致，从根源上避免了传统流程中 “建模与仿真模型脱节” 的问题。

002

技术实现流程：四步打通双向联动

双向几何参数驱动的落地需遵循标准化流程，确保接口兼容与参数传递无误，具体步骤如下：

1. SolidWorks 参数化建模：筑牢基础

参数化建模是双向驱动的前提，需建立规范的参数体系：

明确核心设计参数：将产品关键几何特征（如孔径、长度、圆角半径等）定义为可编辑参数，并采用清晰的命名规则（建议使用英文或统一前缀，避免特殊字符）；
保证模型关联性：通过约束关系（如重合、对称、距离约束）建立特征间的逻辑关联，确保单个参数修改时，关联特征能自动适应性调整；
简化冗余特征：删除无关细节（如非关键小孔、装饰性倒角），降低模型复杂度，提升后续仿真前处理效率。

2. 接口配置与模型导入：搭建桥梁

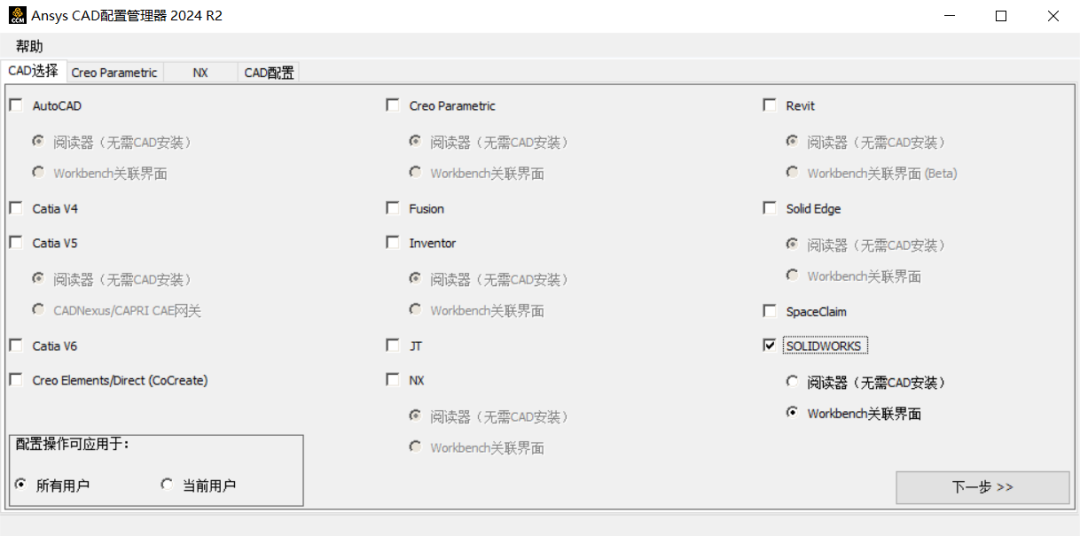

通过 ANSYS Geometry 接口实现 SolidWorks 模型的精准导入，关键在于接口配置的正确性：

确保软件版本兼容：选择与 SolidWorks 匹配的 ANSYS Workbench 版本，避免因版本差异导致的接口失效；
启用参数传递功能：导入时勾选 “保留参数关联” 选项，确保 SolidWorks 中的参数信息完整传递至 ANSYS Workbench，而非仅导入静态几何模型；
验证导入完整性：导入后检查模型特征是否完整、参数是否可编辑，若出现特征丢失需回溯建模环节，优化约束或简化逻辑。

3. ANSYS Workbench 参数修改：仿真端优化

在 ANSYS Workbench 中完成仿真前处理（如网格划分、约束施加、载荷定义）后，可根据仿真结果直接调整几何参数：

定位待优化参数：通过仿真分析（如应力分布、变形量、疲劳寿命）识别设计薄弱环节，确定需调整的核心参数（如增加关键部位壁厚、优化结构尺寸比例）；
参数调整规则：在 Workbench 的 “参数设置” 模块中修改目标参数值，系统会自动关联导入的几何模型，生成新的仿真模型，无需重新导入或手动修改几何；
多轮仿真验证：通过调整不同参数组合，进行多轮仿真对比，筛选最优参数方案。

4. 反向驱动 SolidWorks 模型更新：闭环落地

ANSYS Workbench 中优化后的参数，可通过双向接口自动反向同步至 SolidWorks 原始模型：

触发同步机制：在 Workbench 中确认参数修改后，通过接口发送更新指令，SolidWorks 将自动接收参数变更信息；
模型自动更新：SolidWorks 根据接收的参数值，自动调整三维模型的对应特征，关联特征同步适配，无需人工手动修改；
验证一致性：更新后需核对两端模型的几何尺寸、特征关系，确保参数传递无偏差，仿真结果与设计模型完全匹配。

003

技术核心意义：重塑产品研发模式

SolidWorks 与 ANSYS Workbench 双向几何参数驱动技术的应用，为产品研发带来了革命性变化，其核心意义体现在三个维度：

1. 打破协同壁垒，提升研发效率

传统模式中，设计与仿真的协同依赖人工传递模型、重复修改参数，不仅周期长（多轮迭代可能耗时数周），还易因人为操作失误导致数据偏差。双向驱动技术实现了 “参数一改，两端同步”，省去了模型重复导入、前处理重复执行的繁琐流程，将产品迭代周期缩短 50% 以上，让工程师聚焦核心设计与优化工作。

2. 实现闭环优化，保障产品质量

“设计 - 仿真 - 优化” 闭环是高端产品研发的核心需求。通过双向驱动，仿真结果能直接指导设计参数调整，调整后的设计模型又能快速反馈至仿真端验证，形成 “设计→仿真→优化→再设计→再仿真” 的良性循环，确保每一次参数修改都有仿真数据支撑，大幅降低设计风险，提升产品性能与可靠性。

3. 降低技术门槛，推动协同创新

此前，CAD/CAE 协同需工程师同时精通两款软件的操作逻辑与接口技术，门槛较高。双向几何参数驱动技术通过标准化流程与接口配置，简化了协同操作难度，设计工程师无需深入掌握 ANSYS Workbench 的复杂仿真逻辑，即可通过参数联动参与优化过程；仿真工程师也无需依赖设计工程师提供模型，实现自主参数调整，推动跨岗位协同创新。

004

应用场景与发展趋势

双向几何参数驱动技术已广泛应用于航空航天、汽车制造、装备机械、电子设备等领域，尤其适用于复杂结构产品的研发（如航空发动机叶片、新能源汽车电池包、数控机床核心部件、医疗器械结构件等）。这些产品往往需要多物理场仿真（如结构力学、流体动力学、电磁学）与多轮设计优化，双向驱动技术能最大限度发挥 CAD/CAE 软件的协同价值。

未来，随着数字化技术的发展，双向几何参数驱动将进一步与 AI 优化算法、数字孪生技术融合：通过 AI 算法自动筛选最优参数组合，结合数字孪生实现虚拟仿真与物理实体的实时联动，让产品研发从 “被动优化” 转向 “主动预测”，推动制造业向智能化、高效化、高质量方向持续升级。

005

AI设计仿真应用技术教程

SolidWorks 与 ANSYS Workbench 双向几何参数驱动技术，不仅是 CAD/CAE 集成的核心突破，更是制造业数字化转型的关键支撑。通过建立规范的参数化建模流程、正确配置软件接口，企业能够快速落地这一技术，重塑产品研发模式，在激烈的市场竞争中抢占先机。对于工程师而言，掌握这一技术已成为职业竞争力的核心要素，助力在高端制造、智能研发领域实现更大突破。

若你渴望快速掌握这项核心技术，打通 “设计 - 仿真 - 优化” 全流程闭环，可关注我的《零代码DeepSeek助力SolidWorks联合Ansys Workbench参数化设计仿真优化》线上课程！

可回放，开具发票，奖学金、直播加餐

提供vip群答疑和模型下载

《零代码DeepSeek助力SolidWorks联合Ansys Workbench参数化设计仿真优化》

课程以零代码为门槛，无需复杂编程软件，仅用 TXT 即可上手，专门拆解 SolidWorks 与 ANSYS Workbench 双向几何参数驱动的实操细节，覆盖参数化建模规范、接口配置、仿真自动化脚本开发、AI 辅助优化等核心内容，搭配实战案例与配套资料，让你从基础到进阶全面掌握 CAD/CAE 一体化技能。课程持续连载更新，提供VIP群答疑和资料，支持在线开票与培训通知。

以下是课程大纲及安排

绪论：SolidWorks联合Workbench自动化设计、仿真、优化

第一章：课程基础

第1讲：SolidWorks和Workbench双向驱动-几何模型
第2讲：DeepSeek和SolidWorks参数化建模开发-以前课程
第3讲：DeepSeek和Workbench Mechanical界面、按钮开发
第4讲：Workbench前处理软件DM/SCDM界面、按钮开发
第5讲：DeepSeek和Workbench Mechanical向导界面开发

第二章：脚本开发

第6讲：Workbench Mechanical脚本基础介绍
第7讲：Workbench Mechanical网格划分脚本录制
第8讲：Workbench Mechanical施加约束脚本录制
第9讲：Workbench Mechanical施加载荷脚本录制
第10讲：DeepSeek和Workbench Mechanical自动求解开发
第11讲：DeepSeek和Workbench Mechanical脚本开发-自动创建图解和图片输出
第12讲：DeepSeek和Workbench Mechanical脚本开发-自动仿真报告

第三章：工具栏开发

第13讲：Workbench Mechanical自动网格划分
第14讲：Workbench Mechanical自动施加约束
第15讲：Workbench Mechanical自动施加载荷
第16讲：Workbench Mechanical自动求解
第17讲：Workbench Mechanical自动创建图解和图片输出

第四章：向导栏开发

第18讲：Workbench Mechanical向导式网格划分
第19讲：Workbench Mechanical向导式施加约束
第20讲：Workbench Mechanical向导式施加载荷
第21讲：Workbench Mechanical自动求解
第22讲：Workbench Mechanical自动提取数值-最大变形值

第五章：SW仿真数据传递

第23讲：SolidWorks实体单元传递到Workbench
第24讲：SolidWorks曲面壳单元传递到Workbench
第25讲：SolidWorks 梁单元传递到Workbench
第26讲：SolidWorks simulation数据传递到Workbench
第27讲：实例：SolidWorks参数化设计 Workbench仿真与优化
第28讲：STP、X-T模型参数提取（加餐）

总之，它适用于机械、土木、航空航天等领域的设计仿真工作场景，无论是学生完成课程设计、毕业设计，还是工程师开展产品研发、结构优化、多参数迭代仿真，亦或是科研人员进行数据提取与报告撰写，都能通过零代码方式借助 DeepSeek 打通 SolidWorks 与 Ansys Workbench 的双向协同，实现几何模型、仿真数据的无缝流转及网格划分、约束施加、求解输出、报告生成全流程自动化，大幅降低二次开发门槛与重复劳动成本，3 倍提升仿真效率，帮助用户快速构建 “设计 - 仿真 - 优化” 闭环能力，既助力学生提升就业竞争力，也为工程技术人员、科研人员的工作与研究提质增效，实现技能升级与项目落地的双重价值。
