EIS的弛豫时间分析(DRT)核心原理、优势及工具

电化学阻抗谱（EIS）是研究电池、燃料电池等电化学体系的常用技术。传统的等效电路模型（ECM）分析因依赖于预设电路结构而存在主观性与多解性。弛豫时间分布（DRT）分析作为一种无模型或弱模型的数据处理方法，近年来已经成为解析EIS数据、辨识多弛豫过程的常用工具。下面以自己浅显的理解，简单讲述一下DRT方法的原理、优势和工具。

一、DRT基本原理

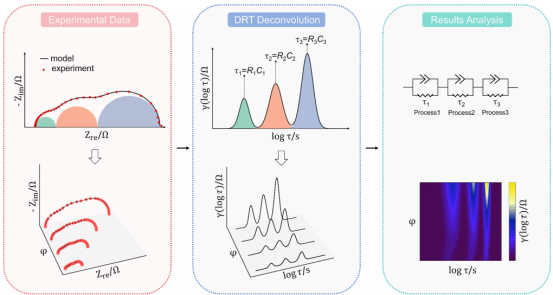

DRT方法将体系的总阻抗视为由无数个具有连续弛豫时间（τ）的阻容并联单元之间串联组成的，DRT分析的目标就是要求出一系列叠加的弛豫时间分布函数。其核心数学表达式为：

 其中，γ(log τ)即为要求的弛豫时间分布函数，它的物理意义是：函数值γ(log τ)表征了弛豫时间在log τ 附近的过程对总极化电阻Rp的贡献度，对分布函数积分就是总电阻，满足∫γ(log τ) dlog τ=Rp。

阻抗谱记录的原始数据就是频率，以及对应的阻抗实部和虚部，阻抗的模和相位角都是通过这些基础数据计算的。从离散的阻抗谱实验数据Z*exp(f)中反演求解γ(log τ)，常规常采用最小二乘拟合，但是会导致解剧烈振荡。因此，必须引入正则化技术（具体过程不懂），通过求解以下优化问题获得稳定解：

式中，λ是一个需要设置的关键参数，选取至关重要，为正则化参数，需要权衡数据拟合度与解平滑度；L为一阶或二阶微分算子矩阵，用于惩罚解的粗糙度，以获取物理合理的平滑分布。Francesco CIUCCI课题组开发了DRT计算工具，包括Matlab、Python和在线网页版。

二、DRT分析相较于等效电路模型（ECM）的核心优势

1、模型预设依赖性的消除与客观性提升

ECM分析要求研究者根据先验知识预设一个等效电路。该过程主观性强，对于同一组EIS数据，可能存在多个不同的电路都能实现较好的拟合度，导致“电路混乱”与物理含义确定困难。DRT分析则无需任何预设电路，为EIS分析提供了一个唯一的、较客观的数学模型。分析结果直接呈现为弛豫时间分布图，避免了因初始模型选择而引入的偏差。

2、高分辨率下重叠弛豫过程的分离能力

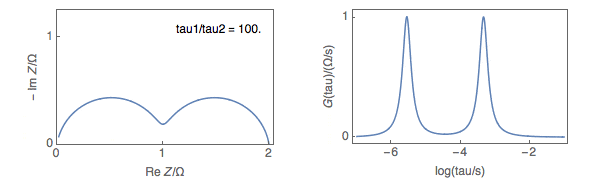

实际电化学体系常包含多个时间常数相近的动力学过程，在Nyquist图上表现为严重重叠的单一弧线，难以通过ECM进行可靠解耦。DRT方法能够将重叠的阻抗响应在时域上进行有效分离。即使时间常数只相差数倍，在DRT谱上也可能呈现为可分辨的独立峰。这为识别和量化电池中耦合的的物理化学过程（如不同界面的电荷转移、多种传质步骤）提供了可能。

 3、结果直观可视化与动态过程追踪

ECM的输出是一组电路元件的参数值（如Rct,Cdl），其物理意义需要根据经验二次解读。DRT的输出是γ对log τ的图谱，物理意义更直观：每个峰的位置（τ）对应过程的特征时间尺度，峰的积分面积（或高度）对应该过程的极化电阻贡献。当电池状态（如SOC、温度、老化程度）变化时，可直接观察特定峰的移动、增强或减弱，从而清晰地追踪特定动力学过程随工况的演变规律。

4、DRT与ECM形成互补分析方法

DRT与ECM并非互斥，而是形成互补且递进的分析步骤。通常，可首先利用DRT对EIS数据进行盲分析，客观确定体系中存在的弛豫过程的数量及大致时间常数范围。在此基础上，结合改变实验条件（如变温、SOC）观察各峰变化规律，可对各峰进行物理指认。然后，基于DRT分析的明确过程信息，构建一个物理意义明确、结构精简的等效电路或物理模型进行定量拟合，可显著提高了后续建模的针对性与可靠性。

三、DRT分析操作方法和步骤

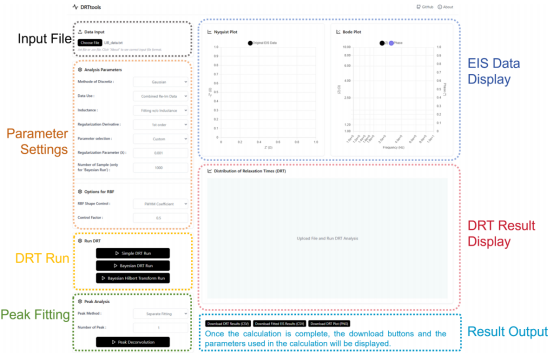

目前，Francesco CIUCCI课题组开发了DRT计算工具，包括Matlab、Python和在线网页版。下图是网页版界面，数据分析操作过程如下：

1.上传数据(Data Input)：只需将你的EIS数据整理为 .csv 或 .txt 文件。格式为三列：频率 (Freq)，阻抗实部 (Re(Z))，阻抗虚部的相反数 (-Im(Z))。

2.设置参数(Parameter Setting)：离散化方法：默认使用“高斯”径向基函数（RBF）。电感处理：可选择“拟合电感”、“不拟合电感”或“丢弃电感数据”。λ (Lambda) 参数：这是DRT分析中最关键的参数，它控制着结果的“平滑度”。

3.运行DRT (Run DRT)：点击运行按钮。

4.查看/下载结果 (Result Output)：平台将直接显示DRT谱图、拟合的EIS谱图，并提供下载按钮。
