数字孪生智能硬件与系统的数据交互密码

数字孪生技术的发展历程可谓充满传奇色彩。其起源可以追溯到美国国家航空航天局的 “阿波罗计划”，当时构建两个相同的航天飞行器，其中一个留在地球上反映太空中航天器的工作状态。2003 年前后，数字孪生的设想首次出现在美国密歇根大学的产品全生命周期管理课程上。直到 2010 年，“Digital Twin” 一词在 NASA 的技术报告中被正式提出，并被定义为 “集成了多物理量、多尺度、多概率的系统或飞行器仿真过程”。

在制造业中，数字孪生发挥着重要作用。制造商可以利用数字孪生来优化生产过程，对生产线进行建模和仿真，提前发现问题并进行优化，提高生产效率和质量。还能进行智能调度和资源分配，实时监测设备状态、生产状况和能源消耗等信息，实现设备利用率最大化。此外，数字孪生可以帮助进行设备维护和故障排除，为制造商提供数据驱动的决策支持，提高协同合作和沟通效率。

在城市规划领域，数字孪生同样有着广泛应用。它可以帮助城市规划者通过创建城市数字模型，对城市进行可视化、模拟和分析，为城市的规划和建设提供科学依据。在城市运营和服务方面，提供实时数据监控和分析，为城市管理者实现对城市的全面掌控，同时为居民提供更加便捷和个性化的服务。在城市环保和节能、安全预警、管理和预算等方面，数字孪生也都能发挥重要作用。

（一）数据采集来源与传感器技术

设备级数字孪生的数据来源丰富多样。几何参数方面，包括材料特性、关键尺寸、公差、表面粗糙度、密度、硬度以及零件之间的装配关系等，这些大多从设计阶段获得。工作状态上，主要表现为设备结构的变化，通过所附的传感器采集机械设备在工作过程中的各项参数，如电压、电流、扭矩、压力、位移速度、加速度等。操作和环境条件也是重要的数据来源，设备级数字孪生物理系统的动态响应不仅受其健康状态的影响，还与操作和环境条件相耦合，像环境温度、大气压力和湿度水平等数据都对其有影响。

传感器在数据采集中起着至关重要的作用。它的主要功能是采集物理环境中的具体信息，并同步到虚拟系统用于模拟和分析。传感器的精度直接影响数字孪生的性能，在设备级数字孪生设计初期，应慎重考虑传感器种类的选择、安装位置和组合，同时必须保证系统中多个传感器单元之间的时间同步。例如在工业机械臂领域，位移传感器的精度对于机械臂至关重要，毫米级别甚至微米级别的差别就可能导致整个制造流程崩溃。目前很多传感器受限于技术问题，无法十分精准地采集到需要采集的模拟量，这也是当前传感器技术的痛点所在。

（二）数据传输的设备和方法

数据传输主要依赖于各种通信网络和协议，包括有线网络、无线网络、TCP/IP 协议、HTTP 协议等。这些通信网络和协议可以将采集到的数据从物理对象或系统传输到数据处理和分析系统中。

数据传输的方法有直接连接、远程访问和数据共享等方式。直接连接是通过数据线将传感器和监测设备直接连接到计算机或数据中心，适用于数据量较小、实时性要求不高的场景。远程访问则是通过无线网络或互联网将传感器和监测设备与计算机或数据中心进行连接，适用于数据量较大、实时性要求较高的场景。数据共享是通过数据共享平台或云服务将传感器和监测设备与计算机或数据中心进行连接，适用于数据量较大、需要实现数据共享和协同工作的场景。

例如，在数字孪生的应用中，Websocket 底层采用 TCP 协议，使得客户端和服务器之间的数据交换变得更加简单，允许服务端主动向客户端推送数据。在 WebSocket API 中，浏览器和服务器只需要完成一次握手，两者之间就直接可以创建持久性的连接，并进行双向数据传输。

（一）可视化大屏与数字孪生相关硬件

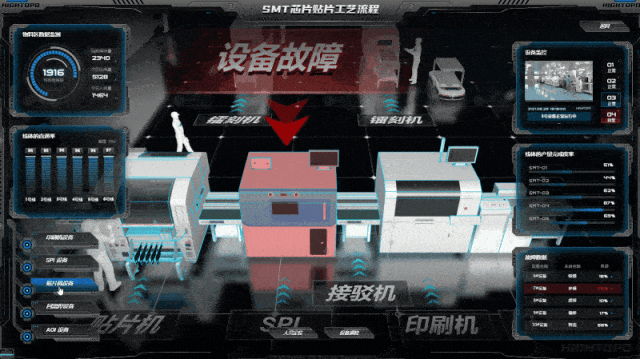

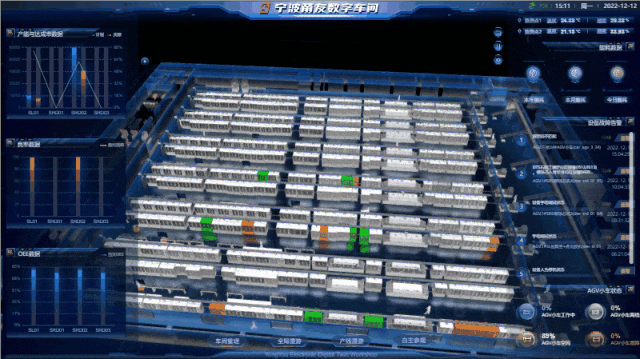

可视化大屏和数字孪生项目通常需要多种硬件设备协同工作。显示设备方面，常见的有大屏幕、投影仪、显示器等，用于展示数据大屏或数字孪生的交互界面。例如，三思 LED 显示屏应用于天津某中心数字孪生项目，实现了实时数据秒级上屏，为城市管理提供了精准清晰的可视化呈现。

服务器在项目中用于存储和处理数据，提供数据接口和服务。其配置和性能需根据项目规模和需求选择，大型项目可能需要高性能的服务器来应对海量数据的处理。

传感器种类繁多，用于采集实时数据，如温度、湿度、压力、流量等。根据项目需求选择合适的传感器种类和数量，例如在智能制造中，通过传感器采集生产线上的各种参数，为数字孪生提供准确的数据基础。

此外，还包括控制设备、摄像头、传输设备、数据采集设备、交互设备、数据存储设备、辅助设备和安全设备等。控制设备用于控制系统中的各种设备，摄像头用于拍摄实时图像或视频，传输设备用于传输数据和信号，数据采集设备采集各种数据，交互设备方便用户与系统交互，数据存储设备用于长期存储数据，辅助设备根据具体项目需求提供额外功能，安全设备保护数据和系统安全。

（二）数字化工厂数字孪生平台相关硬件

在数字化工厂数字孪生平台建设中，基础数据层包括有 MES、SCADA、视频监控等系统相关硬件。MES（制造执行系统）涉及到计算机、数据采集终端等设备，用于管理生产过程中的各种任务和资源。SCADA（数据采集与监视控制系统）则需要传感器、控制器、通信设备等硬件，实现对生产过程的实时监控。视频监控系统包括摄像头、存储设备、显示设备等，用于监控工厂的生产情况。

基础服务层包括虚拟化计算资源池，涵盖计算资源、存储资源、网络资源等。这需要高性能的服务器、存储阵列、网络交换机等硬件设备，应用虚拟化技术实现按需调配。

平台服务层为应用提供支撑环境，如可视化引擎需要高性能的图形处理器，各类中间件需要服务器等设备，关系数据库服务需要数据库服务器，缓存服务需要缓存服务器，文件服务需要存储设备，服务总线需要通信设备等。

应用服务层包括数字孪生模块、运维监控模块、设备健康模块、产品生命周期模块、智能远程运维模块等，这些模块需要传感器、控制器、通信设备等硬件来实现其功能。

（三）基于科研项目的智能硬件装备管理设备

基于科研项目的数字孪生实验室智能硬件装备管理设备具有多个功能模块和硬件组成。其包括底座和显示屏，显示屏上有孪生模块，用于对实验室的设备进行数字化建模形成虚拟数字孪生实验室；数据融合与可视化模块，将数字孪生实验室的状态和参数实时展示在大屏幕或虚拟现实设备上；远程管控与多要素协同模块，实现对数字孪生实验室的远程操作和控制以及与其他数字孪生系统的数据交互和协同；动态需求快速响应模块，根据科研项目的不同需求自动调整数字孪生实验室的配置和参数；自优化模块，利用人工智能、大数据分析技术，对数字孪生实验室的数据进行挖掘和学习，不断优化数字孪生实验室的性能和功能。

底座上还设有防护模块，包括 n 形架、支撑杆、转动板、柱形杆、固定块、圆形板、滑板、防护罩等硬件。防护模块还包括由电机带动转动的第一皮带轮、第二皮带轮、传动皮带、螺纹套杆、螺纹杆等硬件，实现对显示屏的防护。此外，柱形杆上还设有辅助机构，包括柱形套杆、固定板、调节杆等硬件，推动显示屏进行水平往复移动。防护罩内壁还设有刮板和海绵块，对显示屏表面灰尘进行刮除，柱形套杆上设有消毒机构，对显示屏表面进行消毒。

（一）数字孪生技术原理

数字孪生技术的核心在于将实体世界与数字世界紧密结合。首先，通过各种传感器对实体对象进行数据收集，这些传感器可以采集包括温度、压力、湿度、位置等多种参数。例如在工业生产中，传感器可以安装在设备上，实时监测设备的运行状态。接着，这些数据通过有线或无线网络进行传输，确保数据能够快速、准确地到达数字模型。在数据传输过程中，需要保证数据的稳定性和安全性，防止数据丢失或被篡改。

数据到达数字模型后，进入处理环节。在这个阶段，对数据进行清洗、转换和聚合，以确保数据的准确性和一致性。同时，利用先进的算法和模型对数据进行分析，提取有价值的信息。数字模型的创建是数字孪生技术的关键环节，它根据实体对象的特征和需求，构建出与之对应的虚拟模型。这个虚拟模型可以精确地反映实体对象的外观、结构和性能等方面。通过对数字模型的分析和优化，可以预测实体对象的未来状态，发现潜在问题，并提出相应的解决方案。例如，在城市交通管理中，通过数字孪生技术可以模拟不同交通流量下的道路状况，为交通规划和管理提供决策支持。

（二）数据孪生技术架构

数据采集层：数据采集层是数字孪生技术架构的基础。它负责收集来自实体世界的各种数据，包括传感器数据、设备状态数据、环境数据等。例如，在智能工厂中，数据采集层可以通过安装在生产设备上的传感器，实时采集设备的运行参数，如温度、压力、转速等。同时，还可以通过摄像头等设备采集生产现场的图像和视频数据。数据采集层需要确保数据的准确性和完整性，为后续的数据处理和分析提供可靠的数据源。

数据存储层：数据存储层用于存储从数据采集层收集到的数据。这些数据可以存储在本地服务器、云存储或分布式数据库中，以便后续的处理和分析。数据存储层需要提供高效的数据访问和管理功能，确保数据的安全性和可靠性。例如，在数字孪生城市建设中，大量的城市数据需要存储在数据存储层中，包括交通流量数据、环境监测数据、建筑物信息等。这些数据可以为城市规划和管理提供重要的参考依据。

数据分析层：数据分析层是数字孪生技术架构的核心。它利用各种数据分析工具和算法，对存储在数据存储层中的数据进行深入分析，提取有价值的信息。例如，在智能制造中，数据分析层可以通过对生产设备的运行数据进行分析，预测设备的故障发生概率，优化生产流程，提高生产效率。数据分析层还可以通过机器学习和人工智能算法，对数据进行挖掘和学习，发现数据中的潜在规律和趋势。

数据应用层：数据应用层是数字孪生技术架构的最终目的。它将数据分析层的结果应用于实际场景中，为决策提供支持。例如，在智能交通中，数据应用层可以根据数据分析层的结果，优化交通信号灯的配时方案，提高交通流量的通行效率。在智能医疗中，数据应用层可以通过对患者的医疗数据进行分析，为医生提供诊断和治疗建议。数据应用层需要提供友好的用户界面和可视化工具，方便用户直观地了解数据的分析结果和应用效果。

（一）系统规范编制背景与目的

数字孪生多途径读写设备数据双向通信系统规范的编制有着深刻的背景和重要的目的。在国内，当前我国数字孪生技术在制造业、城市规划、能源管理等领域取得了显著成果，但多途径读写设备数据双向通信系统在不同行业中存在各自独立的技术体系，缺乏标准化的统一规范。这种碎片化的发展阻碍了数字孪生技术的广泛应用和推广，也限制了相关产业的发展。例如，在制造业中，不同企业的数字孪生设备可能因为数据通信标准不一致，导致设备之间难以实现有效的数据交互，影响了生产效率和质量的提升。

而在国外，已经形成了一系列数字孪生技术标准，并在多途径读写设备数据双向通信系统领域取得了显著进展。各个行业间通用的标准使得设备之间更容易实现互操作性，提高了数字孪生技术的应用效能。这种国际标准的制定有助于我国借鉴和学习先进的经验，提升数字孪生技术在国际市场的竞争力。

编制本规范的目的在于规范数字孪生多途径读写设备数据双向通信系统的技术和市场，建立统一的技术规范和质量标准。通过促使国内多个行业共同参与、推动数字孪生技术的进步，加速数字孪生技术在产业界的推广和应用，为我国在全球数字化潮流中保持竞争优势提供有力支持。同时，这也有助于我国在数字孪生技术领域发挥更大的国际引领作用，加速我国数字经济的发展步伐。

（二）系统规范的内容与要求

术语定义

本规范明确了数字孪生的术语定义，指将物理实体镜像映射到虚拟空间，生成一个 “数字双胞胎”，在虚拟空间中的克隆体可以通过物联网实现数据实时双向互联互通，反映对应物理实体的全生命周期过程，在整合底层数据信息的基础上进行仿真预测，为优化决策赋能。数字孪生的关键技术包括建模、渲染、仿真及物联网。同时，双向通信指传输数据的方向是可以在多个方向上流动的一种通信方式，两个设备或终端之间发送和接收方向可以是双向的。

系统结构

数字孪生多途径读写设备数据双向通信系统主要分为前端数据接收模块、前端数据统一处理模块、前端消息事件交互模块、前端数据分发模块、后台数据接收模块、后台数据统一处理模块、后台消息事件交互模块和后台数据分发模块等功能模块。各模块协同工作，确保数据的高效传输和处理。

双向通信流程

多样性设备应为物联网数字孪生设备，可将设备接入系统网络或计算机接口以获取数据。系统应支持前端数据接收模块和后台数据接收模块同时接收多样性设备发送的处理数据，自身能处理的直接处理，不能处理的数据由其他能识别的模块处理后分发。多样性设备数据应实现与前端的可视化通信，由后台数据处理转化为内部数据后分发给其他后端模块或前端模块。多后端和多前端协同合作，共同接收处理分发数据。前端数据接收模块接收数据应具备被动接收数据和主动轮询查看数据两种方式。前端监听协议和后端监听协议应支持但不限于 HTTP、WebSocket、MQTT、Modbus、OPC、SiemensS7、GPS 等。

性能要求

本规范参考了一系列国家标准，如 GB/T 29831.3 系统与软件功能性第 3 部分：测试方法、GB/T 29832.3 系统与软件可靠性第 3 部分：测试方法等，对数字孪生多途径读写设备数据双向通信系统的功能性、可靠性、可移植性、维护性、效率、易用性等方面提出了严格的性能要求，以确保系统的稳定运行和高效性能。
