悬置后拉杆衬套安装方向解析：为何九成案例中小衬套朝Y向？

在日常维修或底盘设计工作中，你是否曾注意过悬置后拉杆上大小衬套的安装方向？其实，市面上常见的三点TRA布置车型悬置后拉杆衬套布置主要分为两种：大小衬套轴向同向布置，或呈90°垂直布置。今天我们就来聊聊这背后的设计逻辑。

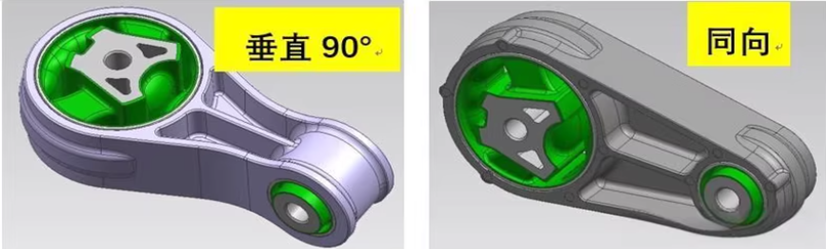

图1 两种常见的安装形式

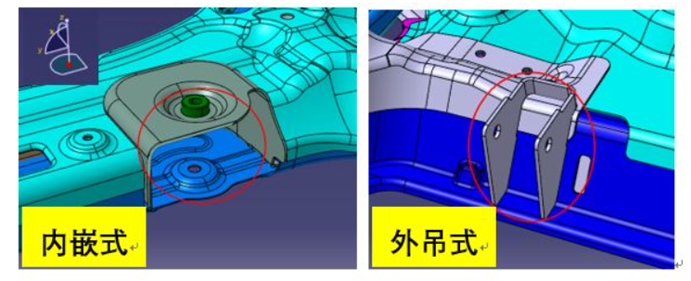

后拉杆的安装结构深受副车架边界限制，目前主流的有两种形式：

1. 副车架内嵌式结构

副车架中间挖空，后拉杆塞入其中安装。这种结构中，大衬套通常朝向Z向（垂直方向），导致前后两个衬套呈90°垂直布置。

2. 副车架外吊式结构

在原有副车架上增加两个钣金片，形成“耳朵片”结构。这种结构中，大衬套朝向Y向（水平方向），使得前后衬套同向布置。

仔细观察这些结构，你会发现一个有趣的现象：无论大衬套朝向如何，小衬套的朝向大多都是Y向。这是为什么呢？

小衬套为何多朝Y向？

主要有两个原因：

第一，动力总成的运动特性

发动机和变速箱在运行中，主要沿Y向进行绕转运动。这种运动方式直接决定了小衬套的最佳安装方向。

第二，耐久性考量

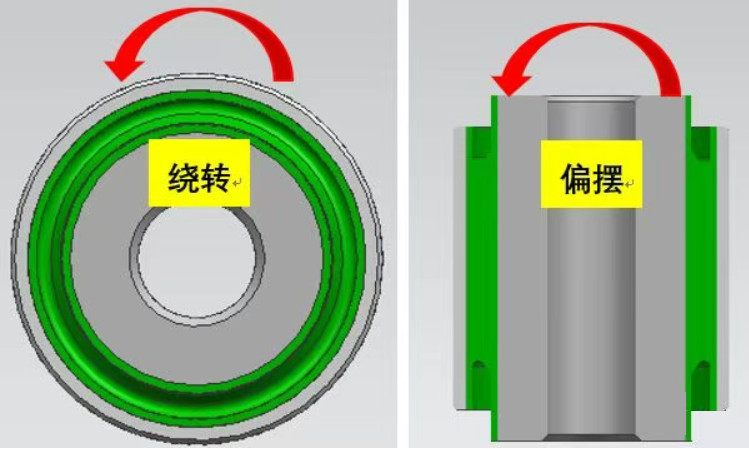

从疲劳寿命来看，衬套在绕转运动下的疲劳性能远优于偏摆运动。因此，工程师会优先将小衬套布置在Y向，以优化其耐久表现。

延伸思考：为何市场上也有小衬套朝Z向的设计？

尽管大多数设计将小衬套朝向Y向，但市场上确实存在小衬套朝Z向的案例。这可能是出于以下考虑：

1. 特殊布置空间限制：当Y向空间严重受限时，设计师不得不采用Z向布置

2. 特定车型的运动特性：某些车型的动力总成运动模式可能有所不同

3. 成本与工艺考量：不同的制造工艺可能影响衬套方向的最终选择

4. 整车振动控制：特定的振动控制策略可能需要不同的衬套布置方案

这也引出了一个值得讨论的问题：在您的经验中，还遇到过哪些影响衬套安装方向的因素？欢迎在评论区分享您的见解，我们一起探讨这一看似简单却蕴含深意的设计细节。
