分享一个涉及接触、材料和几何非线性的案例分析

7月前浏览608

本文分享一个非线性分析案例,涉及到了材料非线性、接触和几何非线性。



—01—

案例概况及模型简化

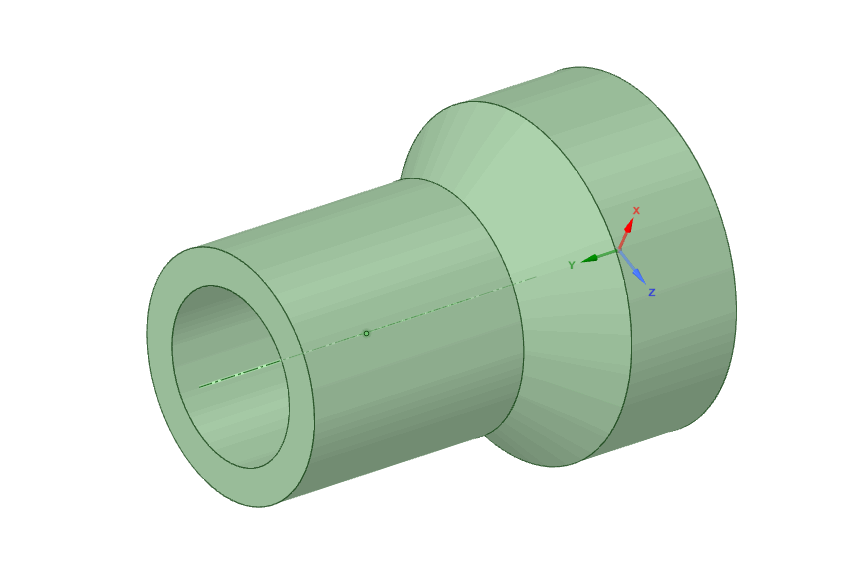

本例模型如下所示,模型包括一个圆环和一个锥形头,均为钢材,假定为Q235。分析边界条件:圆环与锥形头未接触一侧固定,锥形头圆形平面一侧施加1mm的位移。

图1 模型概况


可以看到,该模型为一个轴对称模型,为减小计算量,我们可以采用1/2,1/4,1/8,2D轴对称等模型。本例采用2D轴对称模型。


为此,我们按照对应尺寸建立如下2D轴对称模型。建模时需注意,ansysworkbench中二维轴对称模型,软件要求对称轴必须为整体坐标系下的y轴,因此在建模时,必须以y轴为对称轴建模,如下图所示。

图2 模型简化为2D



—02—

材料参数及本构

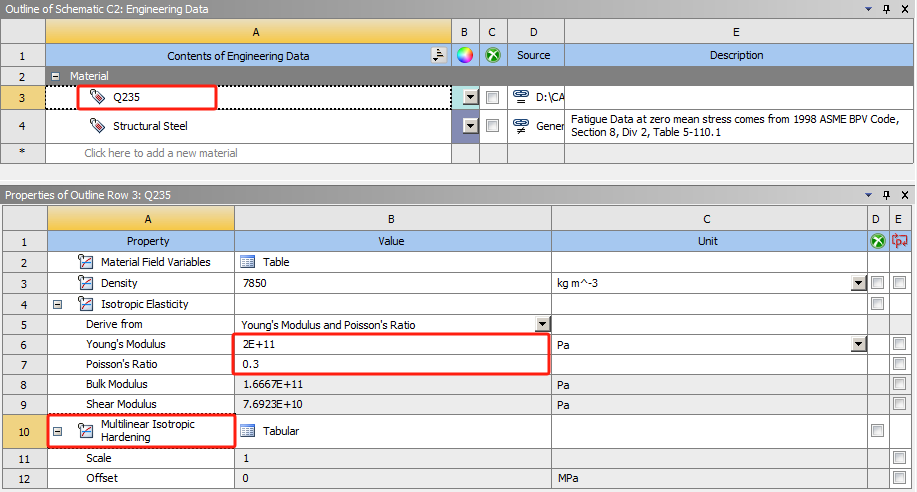

模型建立后,进入材料模块定义Q235材料,如下图。本例中,圆环与锥形头之间的初始为线–面接触,对应2D模型变为了点–线接触。不论是三维还是二维,很明显接触部位一旦在外力作用下受到挤压,势必会造成接触处网格的大变形,接触压力较大,真实材料会产生塑性变形。

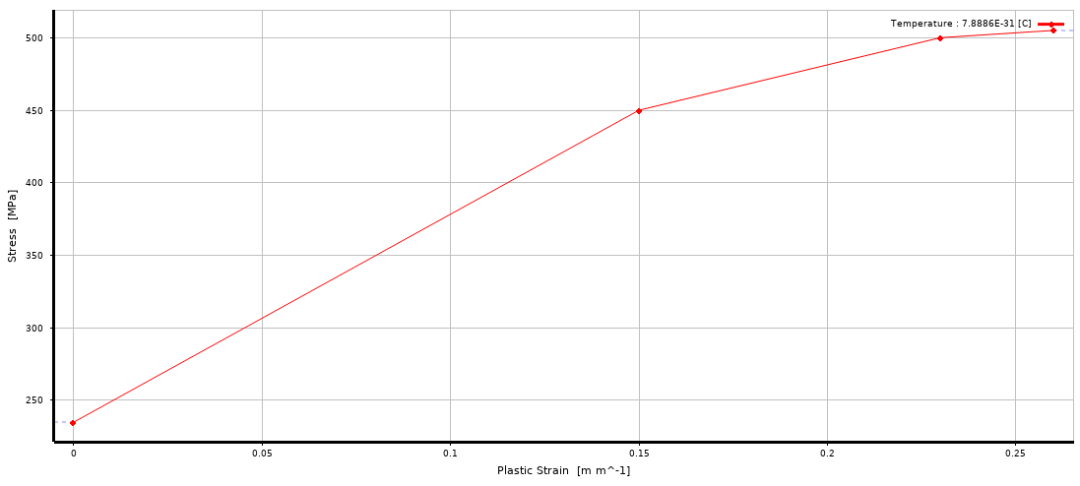

如果我们采用线弹性模型,计算出来的结果不能反应真实情况。因此,在材料定义时,我们需要采用弹塑性本构,以便更真实反应应力、应变等情况。本例中我们采用Multilinear Isotropic Hardening(多线性等向强化模型),如下图。

图3 材料定义


—03—

模型设置及网格划分


一、材料分配及轴对称设置

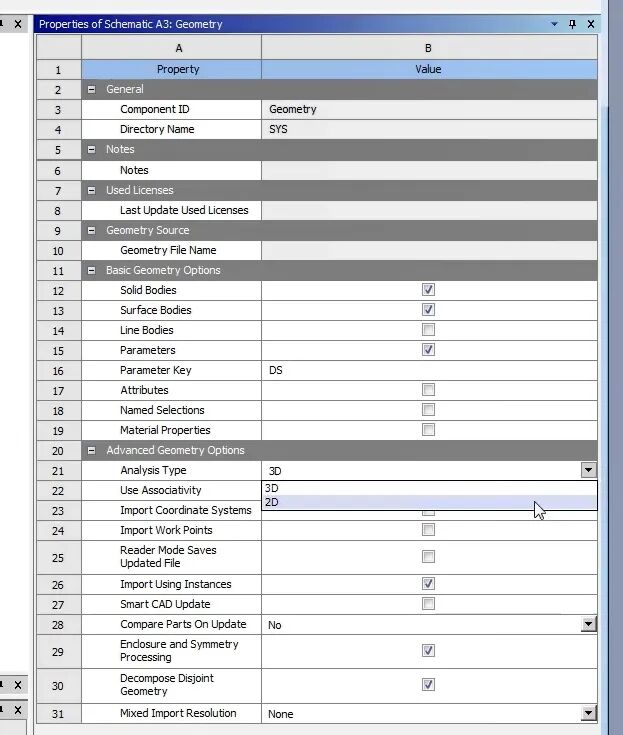

在进入model模块分析前需单击geometry模块,然后再右侧的属性栏中将分析改为2D,如图4。这样在后续分析才能设置二维轴对称。


图4  更改为2D分析

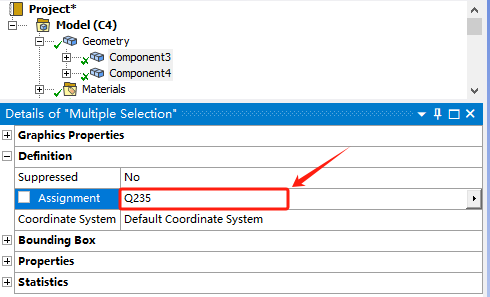

双击model进入分析系统,将圆环和锥形头材料定义为Q235,如下图5。
图5 分配材料

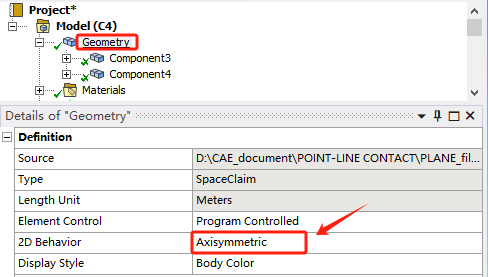

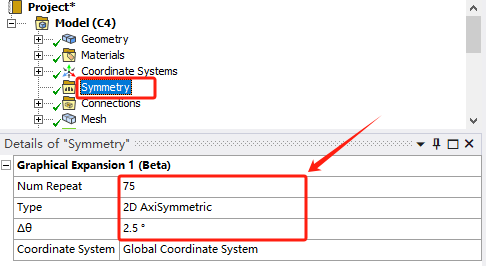

设置模型为轴对称(axisymmetric),并插入symmetry,设置相关参数如下如下图6。
图6 设置轴对称

二、网格划分

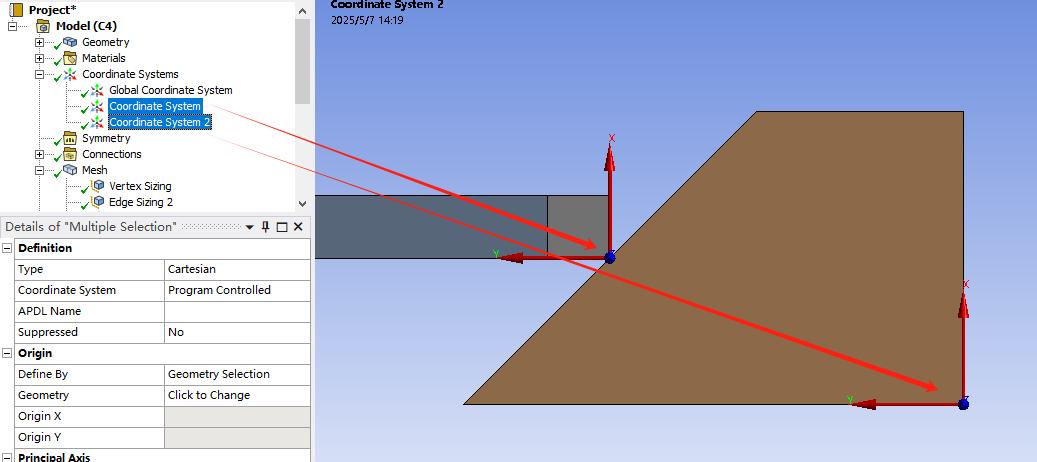

网格划分前,我们先建立坐标系,如下图所示。用于划分网格时的影响球设置中心点。
图7 建立坐标系

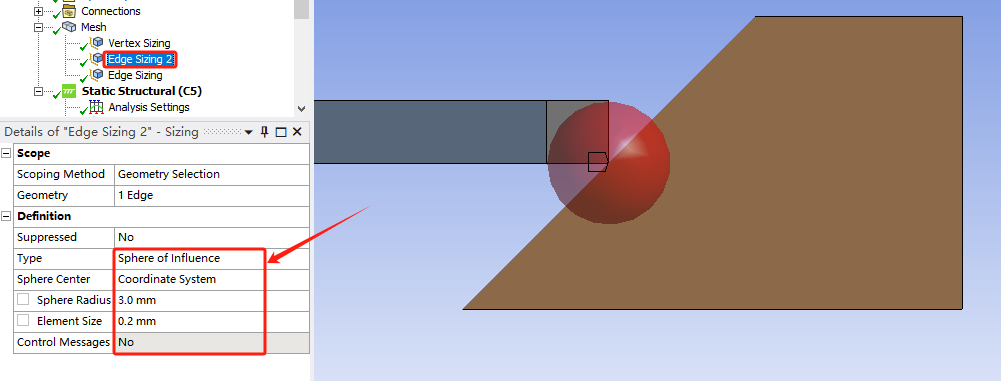

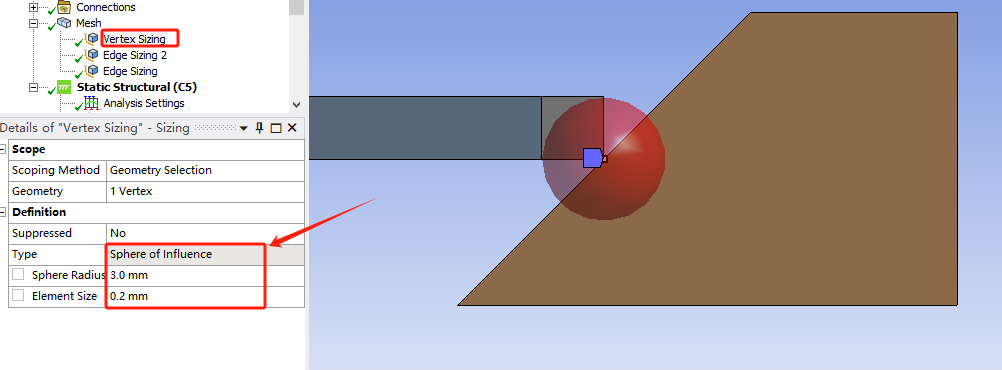

为了更好捕捉应力梯度,接触部位需要网格加密。此处我们通过影响球对接触部位进行加密,如下图所示。本接触案例为点与平面接触,为确保接触的收敛,可采用高阶单元更合理。
图8 网格划分设置

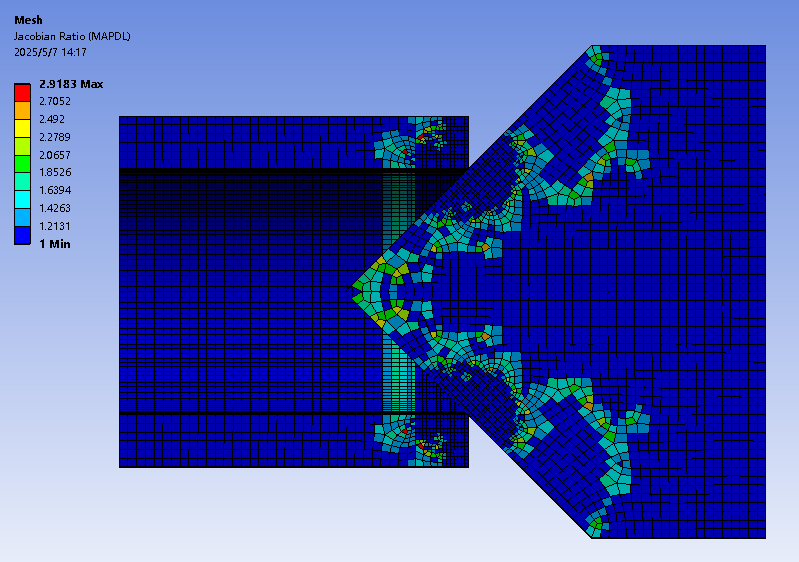

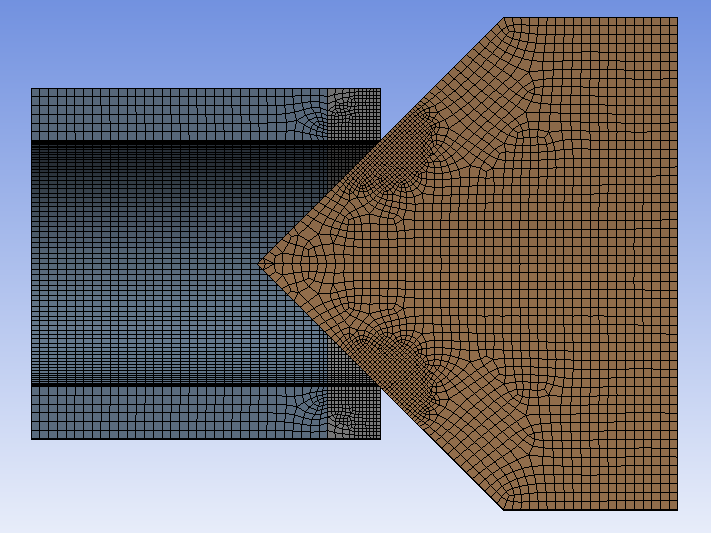

网格划分结果如下,此处我们关心的部位是接触处,网格划分结果可满足要求。
图9 网格结果




三、接触设置

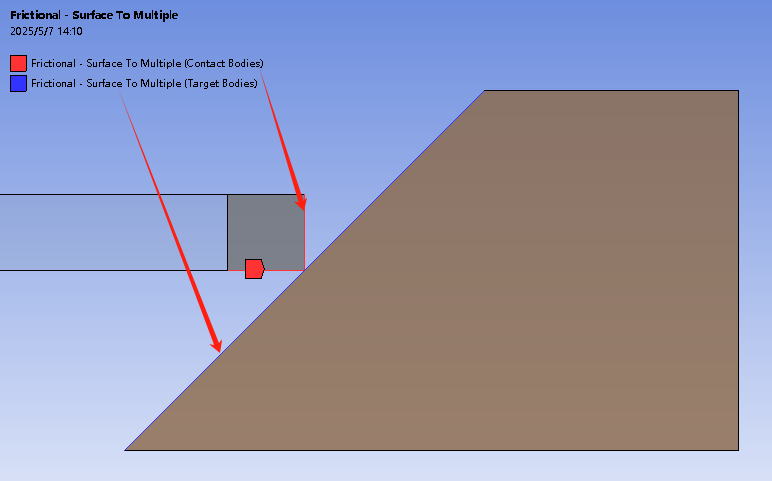

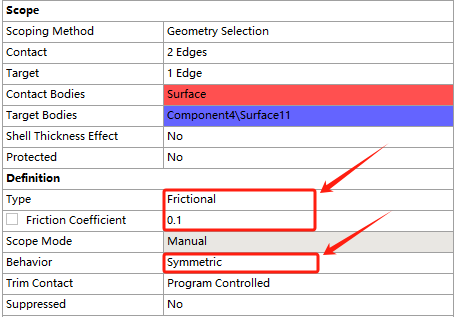

为了减少穿透,提高计算收敛性,我们设置接触为对称接触。此处需注意,接触面和目标面选择时如下,接触面不能选择初始时的一点接触,需要选择点两侧的边,如下图,原因是接触状态一旦发生变化两侧的边就会与目标面发生接触,此处需要扩大接触的范围。
图10 接触设置

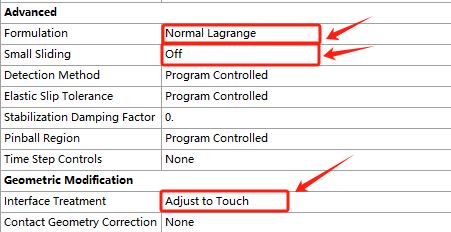

为提高计算的精准确性,本例采用法向拉格朗日算法。本例在接触设置时还需注意,由于接触部位容易产生滑移,滑移量可能较大,最好关闭小滑移选项,如下图。为了避免初始穿透和间隙的影响,我们设置接触为ajust to tach。

本例中接触检查方法我们保持默认,采用法向拉格朗日算法时,软件默认的是采用基于节点的探测,符合尖角与线接触的情况要求。

关于接触设置的理解,可以看此文《结合Workbench接触设置选项,理解ANSYS接触分析原理 (第二篇)》。
图11 接触设置

接触设置完成后,一般需要检查初始接触情况。按照上述设置后,可以看到,间隙被消除。穿透基本上知识数值误差,可以满足精度要求。一般从经验考虑,初始穿透量小于10E-8m一般认为对结果的影响很小,有兴趣的读者可以通过设置过盈量去计算验证一下。
图12 接触初始状态


—04—

边界条件及分析设置

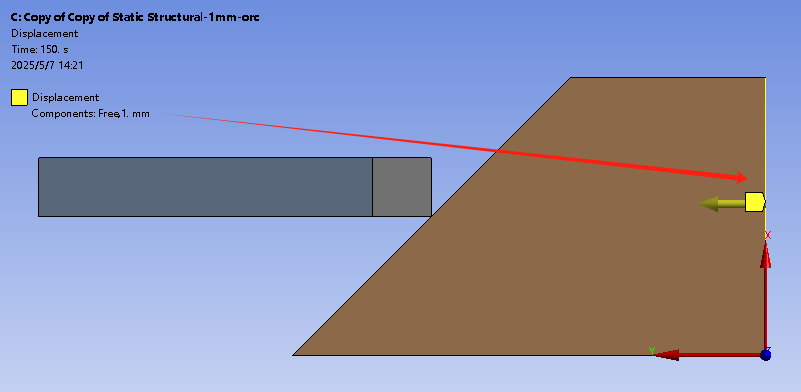

本例中边界条件设置如下图所示。此处我们设置荷载边界条件为位移加载,相比施加压力载荷,更容易收敛。
图13 边界条件设置

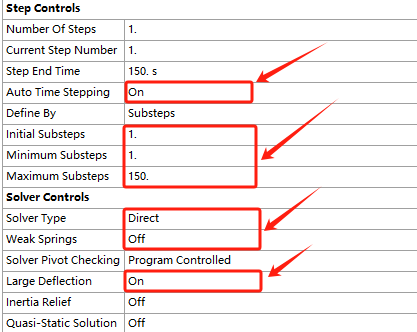

分析设置方面,打开自动时间步,最大子步设置为150,关闭弱弹簧,打开大变形。本例小规模求解,采用直接求解器,如下图所示。
图14 分析步和求解控制

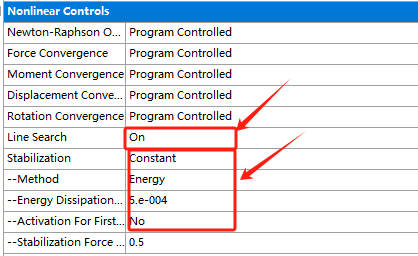

本案例中,由于涉及到三类非线性问题,笔者尝试了直接求解,不收敛。为了有助于收敛,可以对非线性控制选项进行如下设置。
图15 非线性控制

这里需要解释一下,由于本例中涉及材料屈服的弹塑性问题,一般打开线性搜索有助于收敛,原因是刚度矩阵的导数在屈服点快速变化,线搜索可以显着提高此类场景下的收敛性。

此外,本例中在前述内容已指出,材料会发生屈服,塑性变形,可能导致不收敛。因此可开启稳定能法,帮助收敛,设置如上图所示。
最后,由于结果分析时,我们需要提取边界条件处的力值,因此在输出选项中打开node forces节点力选项。
图16 输出控制


—05—

结果及分析

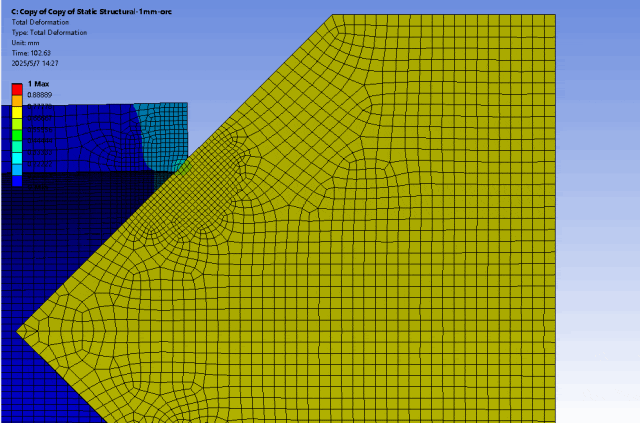

下图为本例变形计算结果,由于边界条件施加了1mm的位移,因此最大变形也是1mm。从变形结果可以看到,在锥形头的挤压下,圆环被挤压处出现了明显的滑动和上翘,接触部位未产生明显穿透,符合实际变形特征。

图17 变形结果

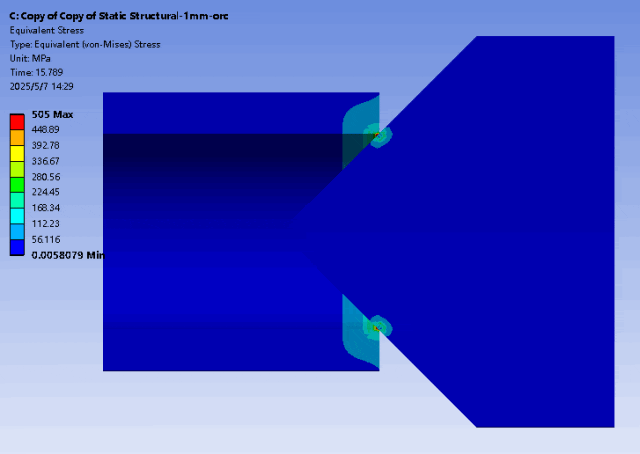

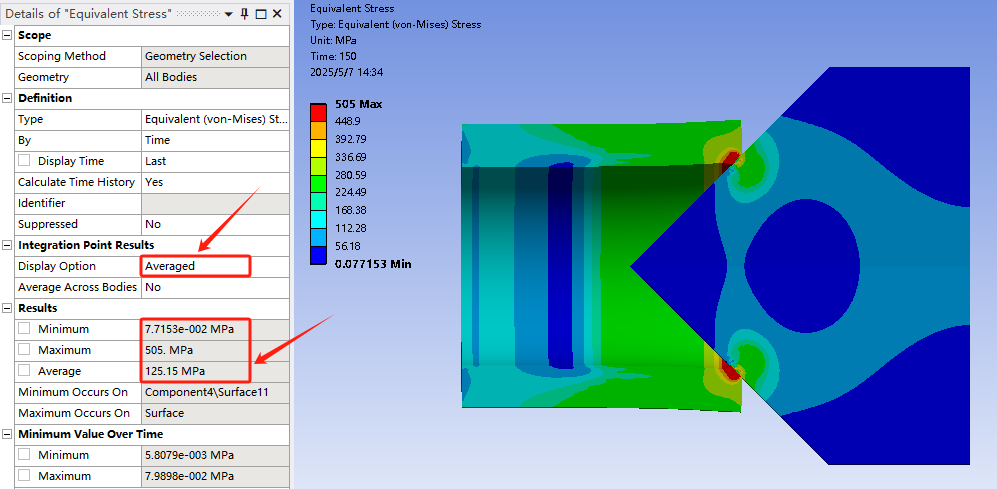

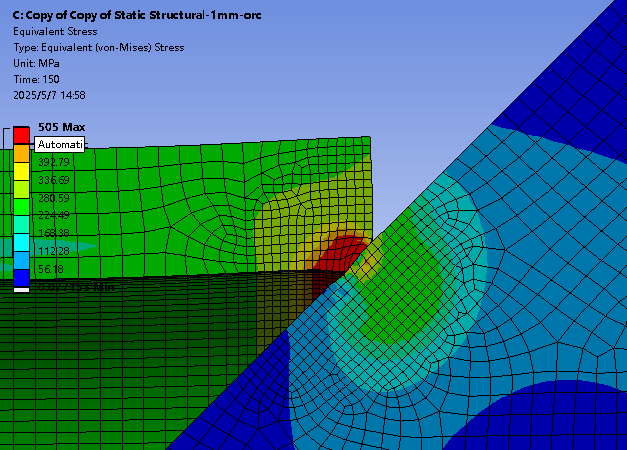

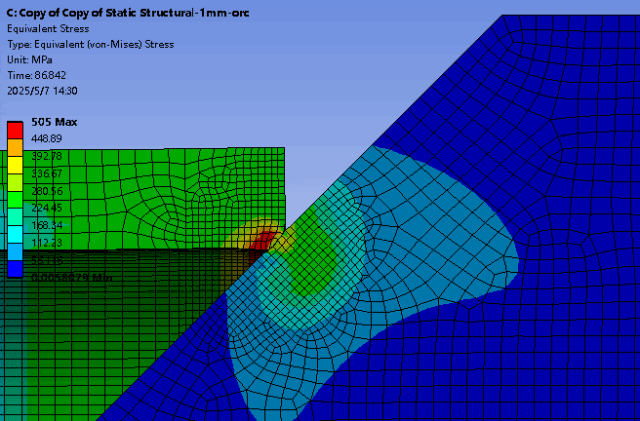

下图为本例米塞斯应力结果,可以看到挤压部位出现了明显塑性变形,最大应力就是材料塑性应变曲线中的最大应力,即505MPa。

图18 等效应力结果


同时,也可以看到,圆环挤压部位网格出现明显的畸变。如果我们将位移边界条件加大,重新计算可能会导致不收敛的情况。如果出现挤压大变形,这种情况就可以在计算过程中利用软件的自适应网格技术(Nonlinear AdaptiveRegion),在计算过程中重新划分网格,以帮助收敛。

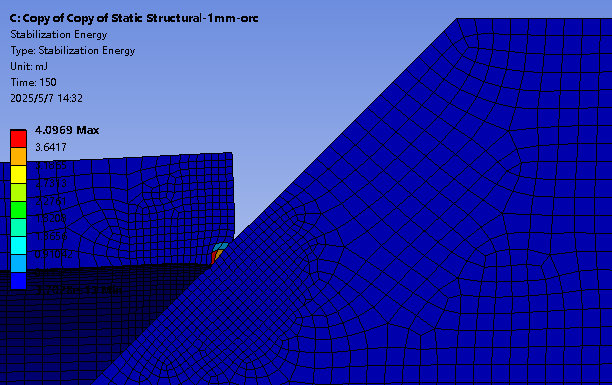

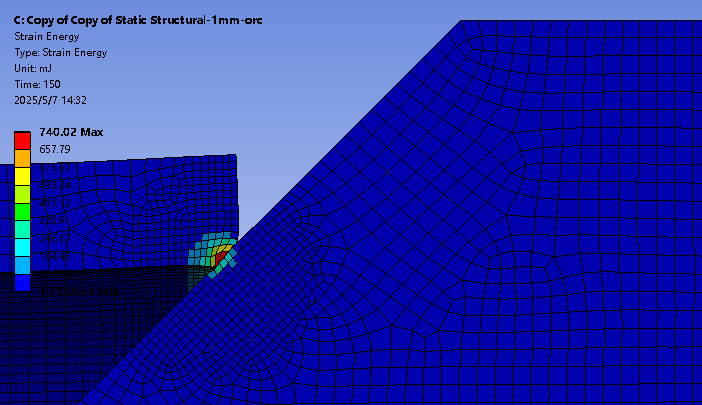

下图为本例计算的稳定能和应变能结果。可以看到,挤压部位最大稳定能为4.097mJ,应变能为740.02mJ。由于稳定能用于帮助收敛,是伪应变能,必须尽量小,一般不允许超过总应变能的10%,有些时候甚至需要控制在5%以下,才认为计算可靠。本案例中,稳定能仅占应变能的4.097/740.02=0.55%,可以认为计算是可靠的。

图19 稳定能结果

图20 应变能结果

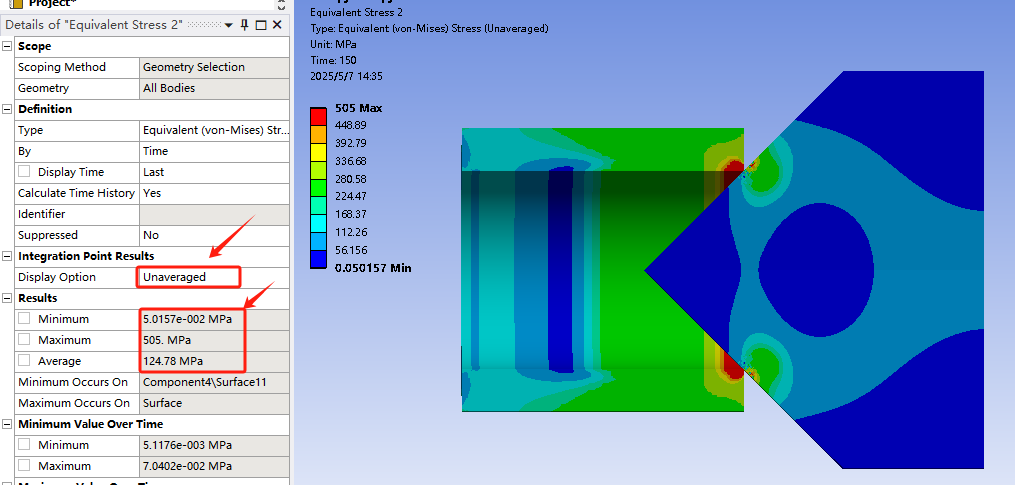

下图为本例等效应力结果的平均和非平均结果。应力平均结果代表的是节点应力,非平均代表单元应力。理论上,准确的结果下,平均和非平均的结果应当一致,但数值计算实际上存在一定差异,只要两者的结果偏差在5%以内,我们就可以认为计算结果是准确的。从图21可以看到,本例的等效应力平均和非平均结果很接近的。

图21  等效应力的平均和非平均结果

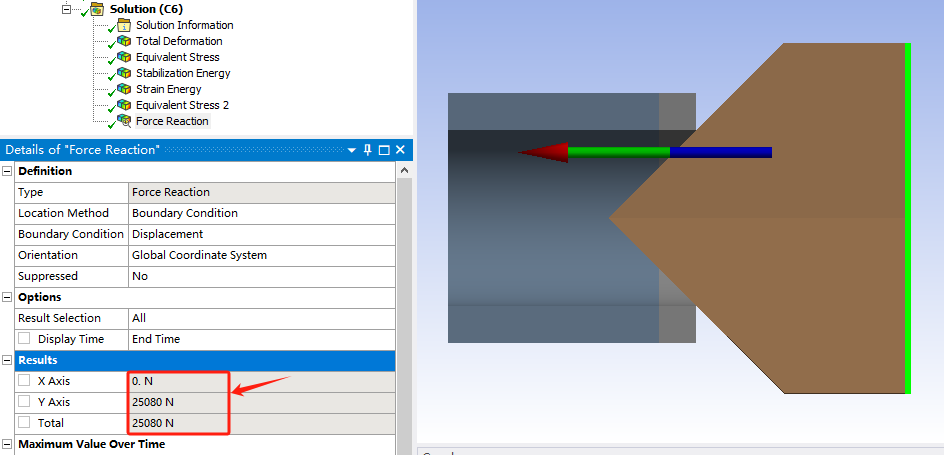

下图为本例边界条件处的反力结果,可以看到最大反力为25.08kN,相当于锥形头平面端部最大施加了25080/(3.14*14.14∧2)=39.95MPa的压力。

图22 力–位移曲线


以上就是今天分享的内容,如果不当,还请留言交流~
