静谧驾乘新体验：新能源车电动空调NVH优化方案全解析
在电动汽车逐渐普及的今天，电机噪声的降低反而让空调系统噪声在怠速或低速行驶时变得突出，成为影响驾乘舒适性的重要因素。某新能源SUV在怠速开空调时出现车内噪声异常，经过专业测试与分析，最终通过多项创新方案成功解决问题。本文将带你深入了解其诊断思路与优化过程。

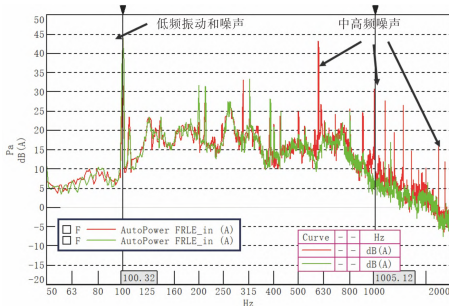

测试发现，车内噪声主要表现为两个频段的问题：一是以压缩机基频为主的300Hz以下低频振动和轰鸣声；二是500~2000Hz频段的中高频噪声。这两种噪声共同导致驾乘体验不佳。
噪声从何而来？——传递路径分析

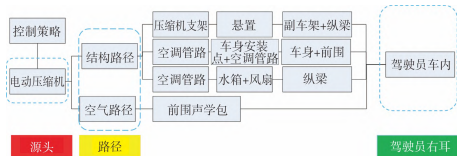

根据“噪声源头-结构路径/空气路径-车内驾驶员”的传递路径模型，研究人员绘制了电动空调噪声传递路径分析图，系统性地梳理了噪声的传播机制。
结构路径上，振动噪声主要通过三条路径传播：
压缩机支架→电驱总成悬置→副车架和纵梁→车身→驾驶员
空调高低压管路与车身安装点→前围→驾驶员
冷却水箱总成→纵梁→车身结构→驾驶员
空气路径则相对简单，主要通过前围声学包传递到车内。
问题根源深挖
压缩机本体噪声超标

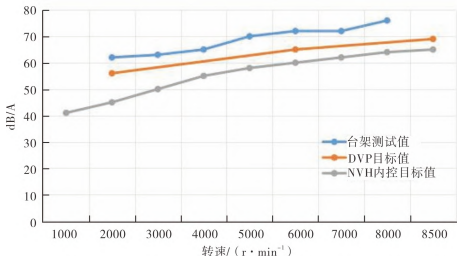

台架测试显示，电动压缩机在2000-8500r/min转速范围内的噪声值高于目标要求，这是噪声问题的首要根源。
结构传递路径缺陷
电机悬置隔振率实测仅2dB，远低于30dB的目标值；同时空调管路软管长度不足，低压管311mm、高压管345mm，均未达到≥400mm的设计要求。
四管齐下的优化方案
1. 压缩机转速策略优化
通过降低最高转速、避开共振区间，新的转速策略显著改善了噪声表现。优化后压缩机在各温度区间的转速均得到合理控制。

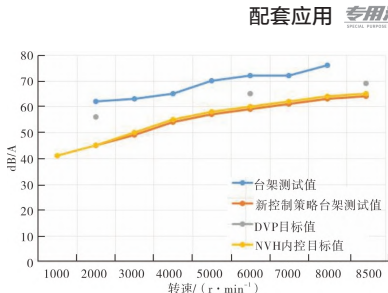

优化后的台架测试结果显示，压缩机噪声已完全满足目标值要求。
2. 电机悬置隔振升级

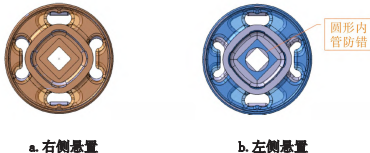

将压缩机侧的电机右悬置中心结构由方形优化为圆形内管，隔振率从2dB大幅提升至16dB，有效阻断了振动传递。
3. 增加压缩机二级隔振

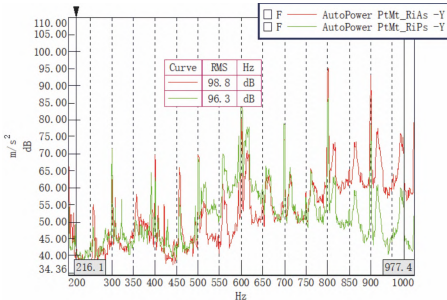

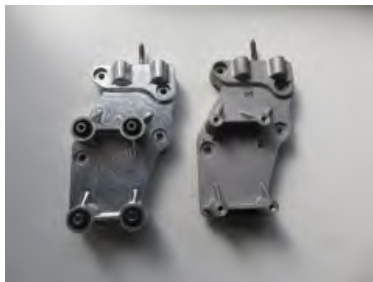

通过增加压缩机隔振支架，形成压缩机支架悬置-电机悬置的二次隔振系统，中高频噪声优化5dB，隔振效果显著提升。
4. 压缩机声学包裹

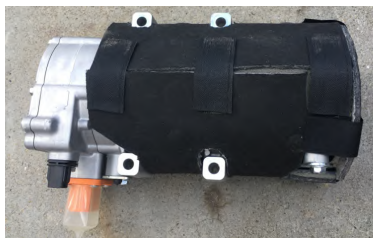

通过对电动压缩机本体进行声学包裹，降低空气辐射声传播，台架噪声改善4dB(A)。
工程价值与展望
通过上述综合优化方案，该新能源SUV成功解决了怠速开空调工况下的车内噪声问题。这项研究不仅为当前车型提供了有效解决方案，更为新能源汽车空调系统的NVH性能优化提供了重要的工程实践参考。
随着电动汽车技术的不断发展，空调系统NVH性能的重要性将日益凸显。这一成功案例表明，通过系统性的问题分析方法和综合优化措施，完全可以实现静谧、舒适的电驱动驾乘体验。
【本文基于《新能源汽车电动空调NVH性能的控制研究》整理，作者柳礼等，杭州万向职业技术学院】
