HyperLife_HyperLife 焊接认证基础(DVS 1612)HL-T:2000

10月前浏览363
本教程将指导您完成一个分步过程,其中涵盖了HL-WC的所有主要功能。通过完成本教程,您可以快速学习该工具,并开始使用HL-WC通过标准焊缝评估方法评估FE模型中的焊接连接。
在开始之前,请将本教程中使用的文件复 制到您的工作目录。
·http://majorv.help.altair.com/minorv/simulation/tutorials/hwdesktop/hlwc/HL-2000/sidedoor_gp.h3d.zip
·http://majorv.help.altair.com/minorv/simulation/tutorials/hwdesktop/hlwc/HL-2000/sidedoor_gp.hm.zip

一、导入模型和结果文件

1.从主页工具的文件工具组中,单击Open Model工具。
图1.
此时将打开Open Model/Results Files对话框。
2.浏览并选择HL-2000\sidedoor_gp.hm作为模型文件。
3.浏览并选择HL-2000\sidedoor_gp.h3d作为结果文件。
4.单击Apply。
图2.

二、识别焊接线

1.单击Mark Weld工具。
图3.
此时将打开Mark Weld对话框。
2.单击Detect。
HL-WC识别模型中存在的焊缝,并以红色突出显示它们。

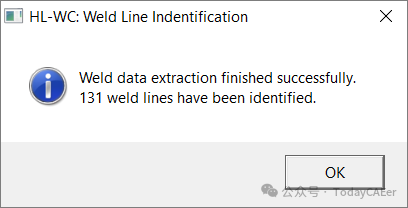

检测完成后,将显示一条消息,说明已识别的焊接线数。
图4.

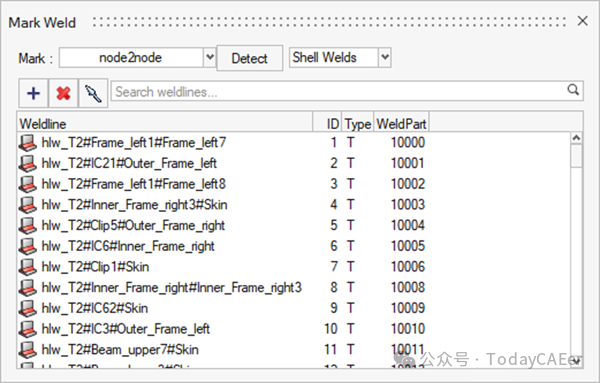

焊接线Browser将更新。
图5.

三、手动添加焊接线

1.单击Mark Weld工具。
图6.
此时将打开Mark Weld对话框。

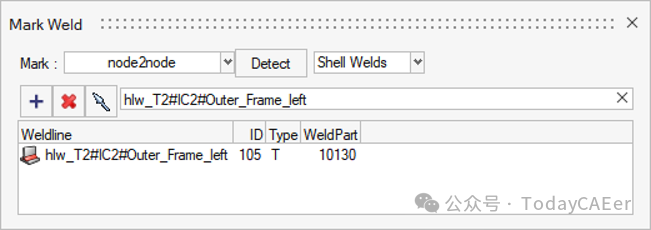

2. 在搜索文本框中输入hlw_T2#IC2#Outer_Frame_left,然后按Enter。
图7.
3.右键单击焊接线,然后从上下文菜单中选择Isolate>Weld + Comp。
焊接线及其连接的零部件在模型视窗中被隔离。
4.旋转模型并放大以清晰地查看焊接线。
图8.
5.在Mark Weld对话框中,右键单击hlw_T2#IC2#Outer_Frame_left然后从上下文菜单中选择Delete。
焊接线将从模型中删除。
6.在Mark Weld对话框中,单击。
此时将显示一个实体选择器。

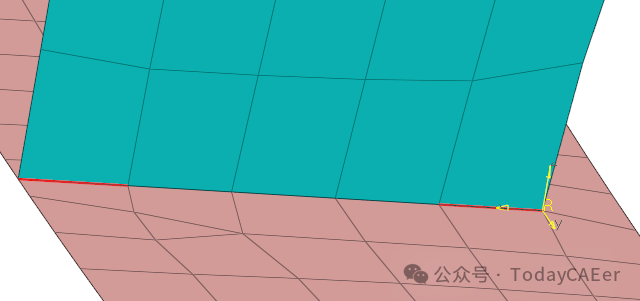

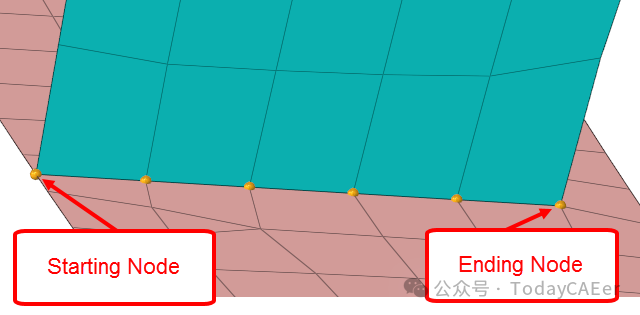

7.选择焊接路径的起点和终点节点,如下图所示。
图9.
应自动选择起始节点和结束节点之间的节点。
8.单击OK Selection对话框中的Advanced,然后单击实体选择器。

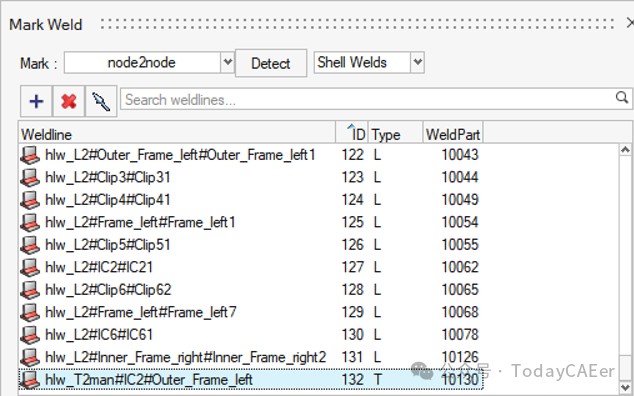

新创建的焊接线将显示在Mark Weld对话框中。
图10.
焊接线也会添加到HyperLife Model Browser的WeldLines文件夹中。
9.右键单击对话框中的任意焊缝,然后选择Show All以返回完整的模型视图。

四、修改焊接线

1.在Mark Weld对话框中,右键单击第一条焊接线hlw_T2#Frame_left1#Frame_left7,然后选择Isolate>Weld + Comp。
这样,您就可以在模型视窗中可视化焊接线和两个相连的分量。

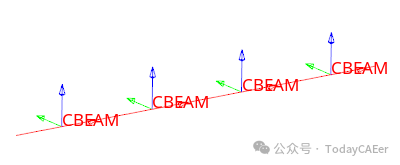

2.再次在同一焊接线上单击鼠标右键,然后选择Isolate>Weld + Systems。
构成焊接线的各个段的系统是隔离的。
图11.
3.再次右键单击hlw_T2#Frame_left1#Frame_left7,然后选择Rotate Y>All。

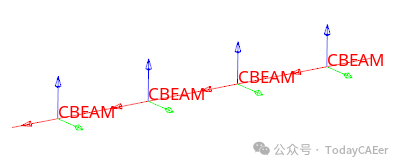

4.焊接线段的方向会旋转,但更改不会立即明显。要查看旋转,请再次右键单击焊接线名称,然后选择Isolate>Weld + Systems。
图12.
5.右键单击对话框中的任意焊缝,然后选择Show All以返回完整的模型视图。

五、删除焊接线

1.在Mark Weld对话框中,右键单击名为hlw_L2#IC4#IC41的焊接线。
2.选择Isolate>Weld + Comp。
焊接线及其连接的零部件在模型视窗中被隔离。
3.再次右键单击同一焊接线,然后单击Delete。
焊接线将从模型中删除。
4.右键单击任何焊缝,然后选择Show All以返回到完整的模型视图。
5.关闭Mark Weld对话框。

六、检查焊缝

1.单击Inspect工具。
图13.

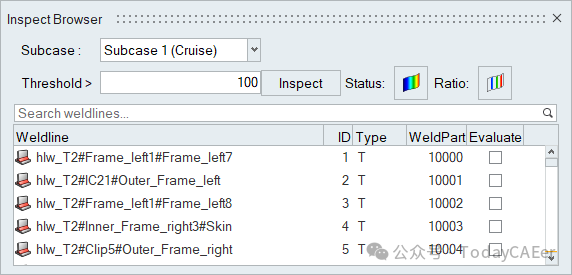

此时将打开Inspect Browser对话框。
2. 从Subcase下拉菜单中选择Subcase 1(Cruise)。
3.输入阈值100。
图14.
4.单击Inspect。

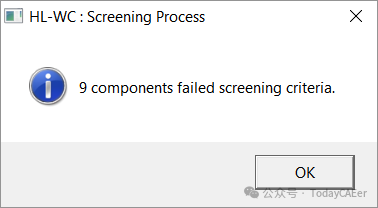

屏蔽完成后,将出现一个对话框,显示失败的焊接线数。
图15.
5.单击OK。

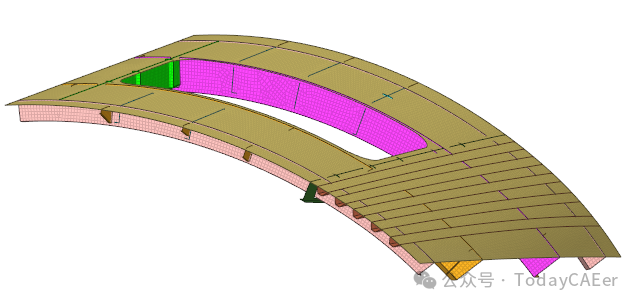

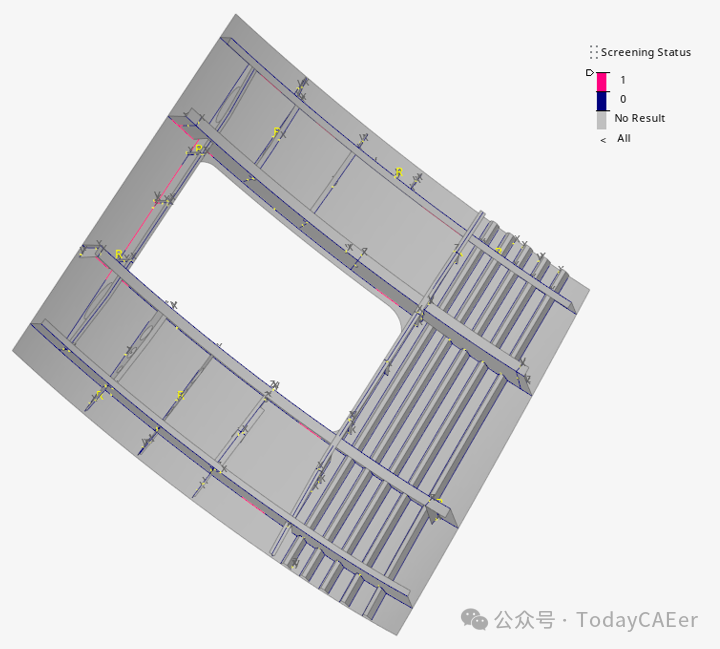

模型视窗右侧的图例将失败的焊接线着色为粉红色。
图16.
6.Optional:单击 对话框中,绘制单元的von Mises应力值与您提供的阈值的比率。
7.退出Inspect Browser对话框。

七、定义焊缝规格

1.单击Specifications工具。
图17.
此时将打开Weld Specification对话框。

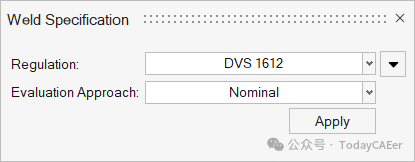

2.从法规下拉菜单中选择DVS 1612。
图18.
3.单击Apply。
参数将应用于所有焊接线评估点。
4.单击OK。

八、查看评估要点

1.单击Points工具。
图19.

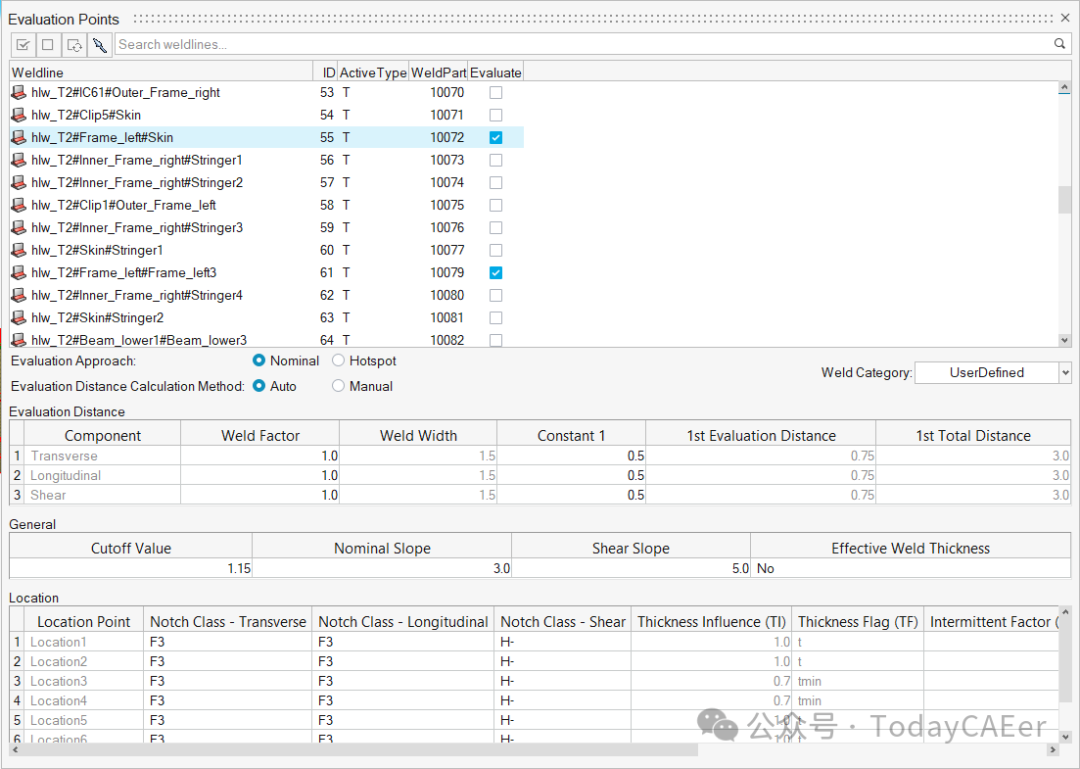

此时将打开Evaluation Points对话框。
2.从焊接线列表中选择hlw_T2#Frame_left#Skin 。
Note:应该激活Evaluate复选框。在筛选过程中标记为临界的任何焊接线都会在Evaluation Points对话框中自动选择。
3.查看分类参数。
每个焊缝的分类参数因焊缝类型和所选焊缝法规而异。
图20.
4.请自行决定查看其他焊接线,然后退出对话框。

九、评估和查看结果

1.在评估工具组中,单击Run Analysis工具。
图21.默认情况下,将创建包含所有子case的事件。创建的事件将比较放置在事件中的SUBCASE以创建最大范围。

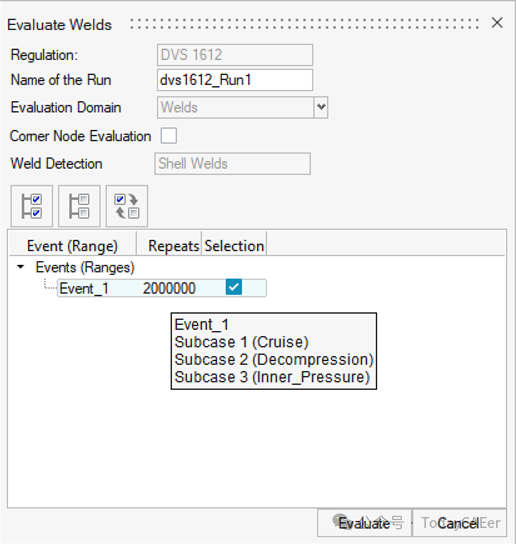

此时将打开Evaluate Welds对话框。
2.Optional:输入运行的名称。
3.Optional:编辑默认事件或通过LoadMap上下文创建新的SUBCASE。
图22.
4.单击Evaluate。
此时将显示运行摘要。
5.单击OK关闭对话框。

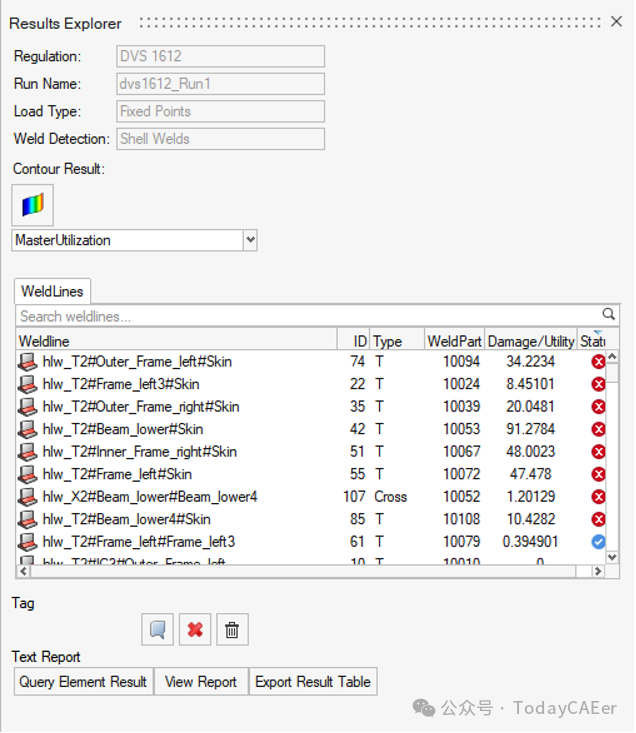

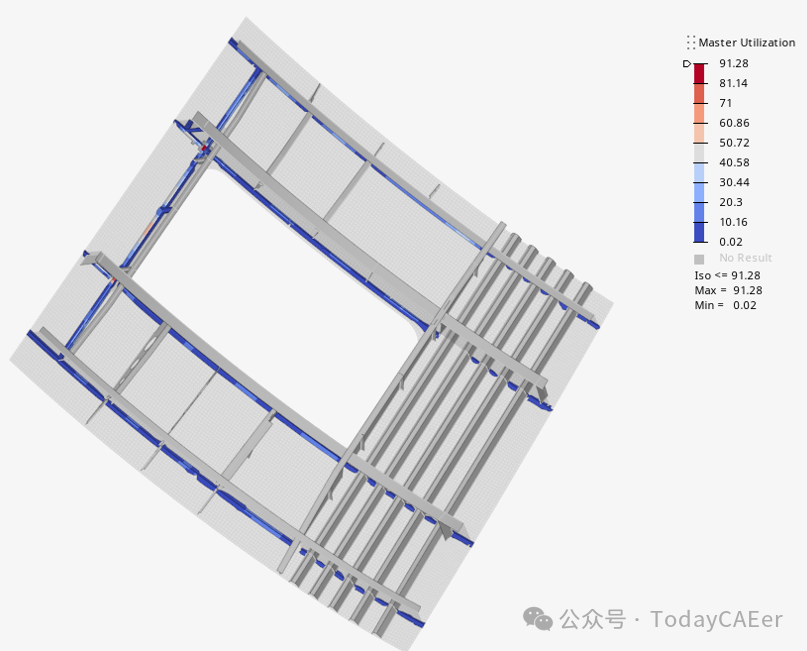

结果资源管理器将打开,并绘制模型的云图。
图23.
6.在Results Explorer中,从第一个下拉菜单中选择Location_4,从第二个下拉菜单中选择Max_Utilization,然后单击。
图24.

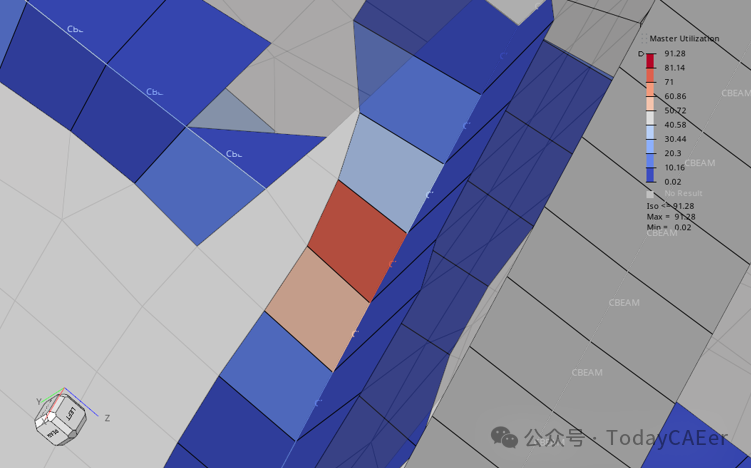

7.放大模型以查看感兴趣的区域。
图25.
8.向Element添加标签。

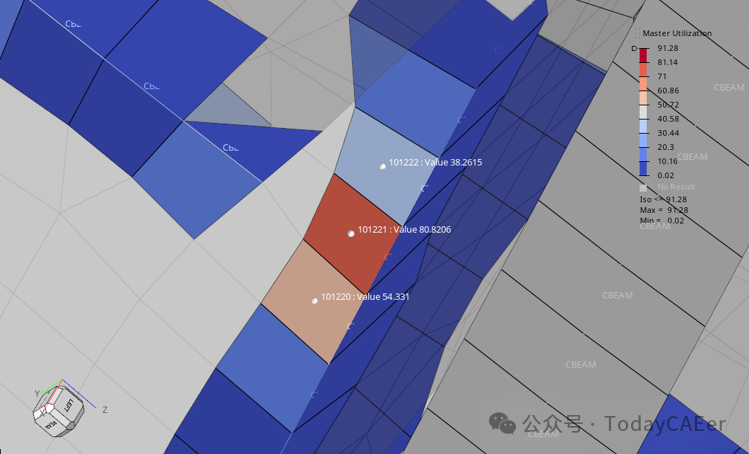

a)在Results Explorer的Tag字段下,单击。
b)选择要标记的Element。
c)单击 实体选择器。
所选Element使用ID和利用率值进行标记。
图26.
