NFX|如何从高阶单元调低阶单元

10月前浏览654
在网格划分后,如果要对网格进行修改,通常有如下几种方法
1:大面积修改的话,在左侧树形菜单直接删除网格组,重新划分
2:局部修改的话,可针对划分好后的,使用节点和单元的命令编辑

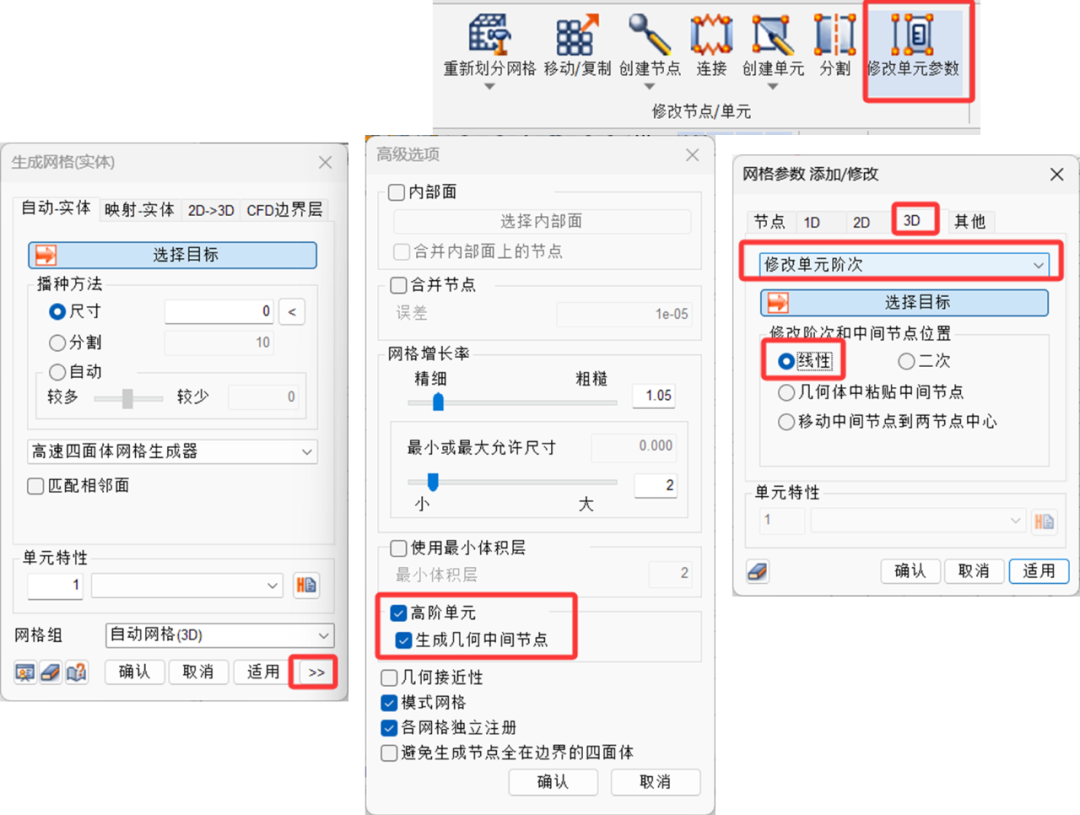

3:通过修改单元参数和网格连接几何等工具命令来重新定义
网格划分后,程序就自动会生成节点和单元信息
在流体分析时,经常会出现2013报错,为了快捷的解决可通过修改单元参数
CFD|ERROR 2013

在自动网格划分的时候,为了保持四面体精度会通常选用高阶,但在做CFD的时候,会存在网格报错(ERROR 2013),所以需要取消高阶,要么重新划分,要么通过修改单元参数的方式降阶。


来源:midas机械事业部
