CAN总线

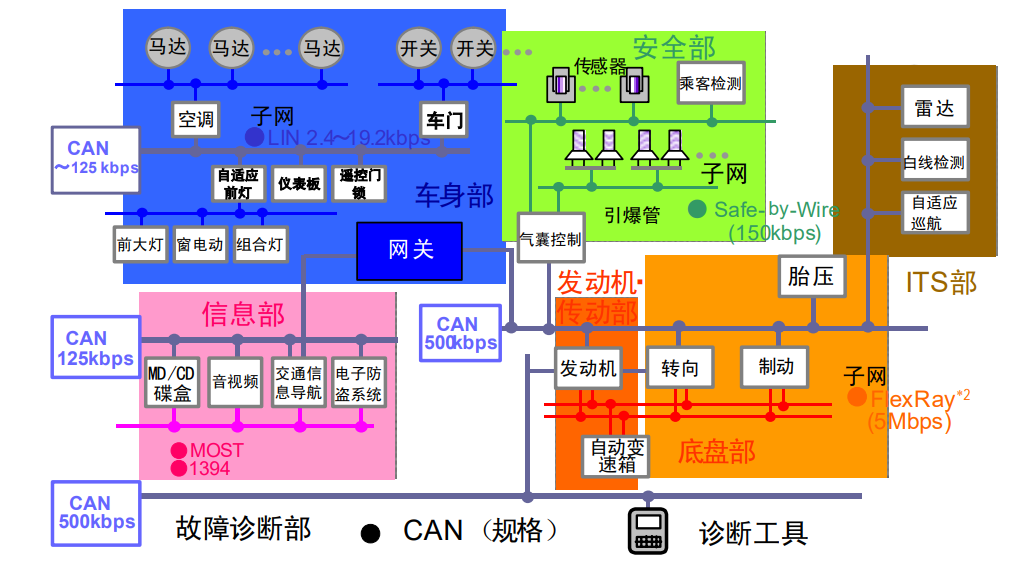

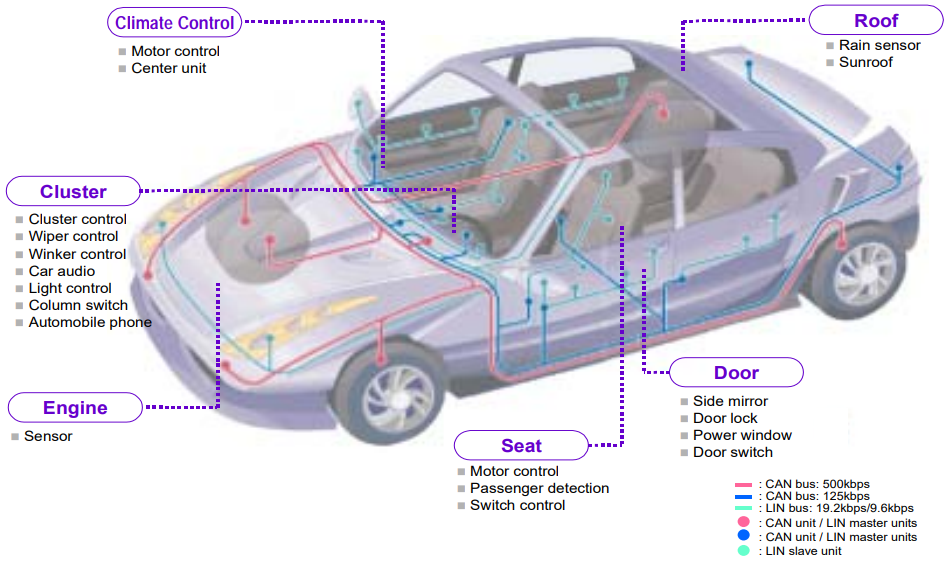

咱们汽车越来越智能，像发动机控制、ABS防抱死、自动空调、中控系统等电子模块越来越多。如果每个模块都单独走线，那汽车里的线束就会多得像一团乱麻，不仅接线麻烦、成本上升，还容易出故障。

CAN总线就是为了解决这个问题而生的。它的全称是控制器局域网（Controller Area Network），是一种在汽车、工业控制等领域广泛使用的串行通信协议。简单来说，它就像一条数据高速公路，让多个电子控制单元（ECU）可以通过一对双绞线进行高效、可靠的通信，大大减少了线缆数量，也提升了系统的灵活性和可靠性。

CAN最早是由德国博世（BOSCH）公司在1986年为汽车电子系统开发的，后来被国际标准化组织（ISO）采纳，成为汽车网络的国际标准。如今，CAN不仅用于汽车，还广泛出现在工业自动化、船舶控制、医疗设备、机器人等多个领域。

瑞萨电子出版的这份《CAN入门书》是一本面向初学者的实用指南，这份文档内容适用于软件开发工程师，硬件开发工程师，对协议基础能有一个基本的认识，内容从CAN的基本概念讲起，逐步深入到协议细节、错误处理、帧结构、时序同步等核心内容。下面我挑几个知识点带大家过一遍：

先说这CAN的基本特点。CAN总线采用多主控制，所有节点在总线空闲时均可发起通信。当多个节点同时传输时，系统通过标识符(ID)进行智能仲裁，ID值小的优先级高，自动胜出继续发送，其余节点则安静转为接收。协议内置三重容错机制：实时错误检测、全网广播告警、自动重发恢复，并能智能隔离故障节点。扩展时无需地址分配或修改现有配置，真正实现即插即用。

关于CAN的帧类型，王工可能这么理解：“这就好比几个人之间传纸条，有正经传内容的数据帧，有向别人要东西的遥控帧，还有发现纸条写错了赶紧发个刚才那条作废的错误帧。要是手头忙不过来，也能发个过载帧说：“等等，我还没准备好”。帧与帧之间还得留点空隙，就是帧间隔，别把不同事儿的纸条粘一块儿了。”

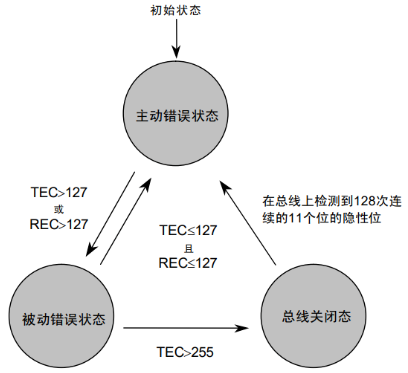

说到错误处理机制，CAN总线的强大之处在于它的容错能力。每个设备都随时在检测错误，一旦发现错误，会立即发送错误帧通知全网，然后自动重发。设备还会根据错误次数进入不同的错误状态，严重时甚至自动离线，避免影响整个网络。

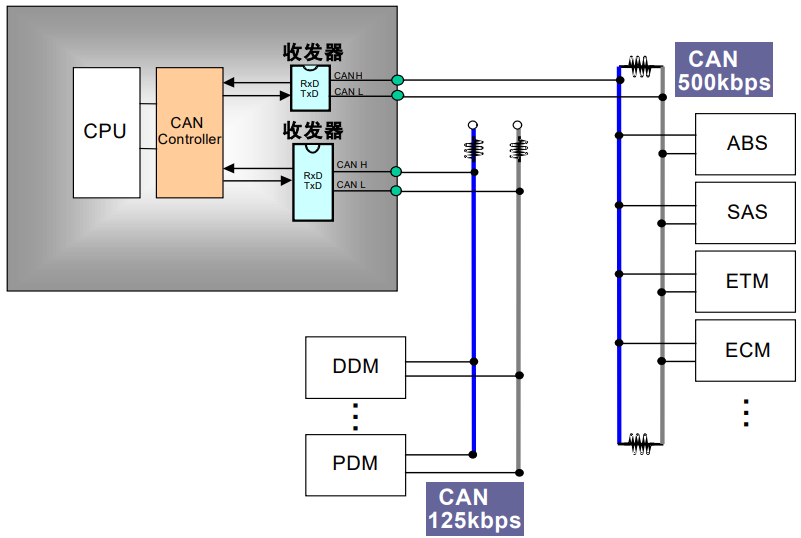

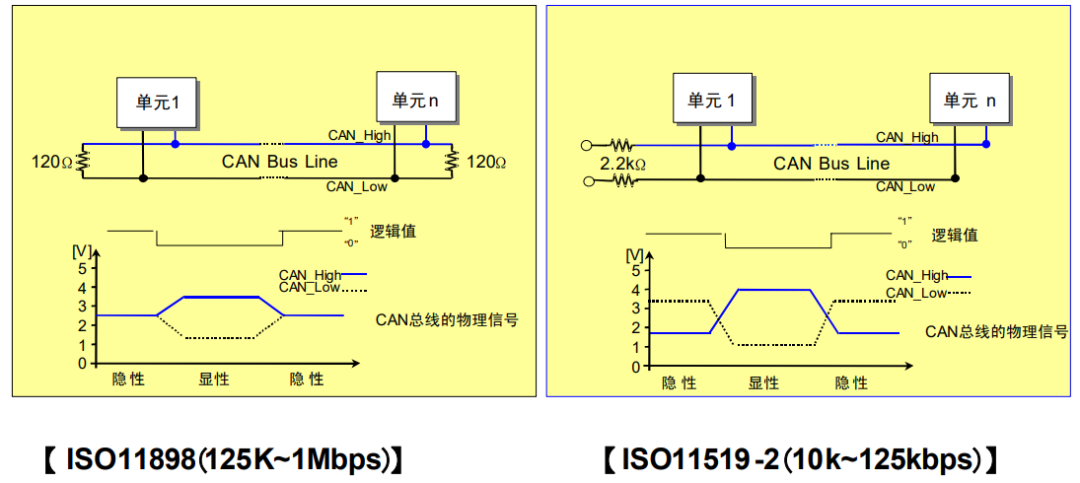

谈到物理层与标准，这里要提醒大家注意区分：先弄清楚要做什么事。因为分为两种标准：高速CAN（ISO11898）和低速CAN（ISO11519-2）。要是发动机控制这种，就得用高速CAN，跑得快，线不能拉太长。要是控制车窗、车灯这些，用低速CAN就行，经济实惠还能拉得远点。这俩标准电压、电阻啥的都不一样，选用时需注意匹配相应的驱动芯片。”

讲到位时序与同步，CAN通信中没有单独的时钟线，设备靠数据信号自身的边沿来同步。每个位时间被分成4段：同步段、传播段、相位缓冲段1和2。通过调整这些段的长短，设备可以在一定误差范围内保持同步，保证数据采样准确。
