Optistruct创建重力的3种核心方法，效果一致但各有妙用！

在Optistruct进行结构仿真分析时，重力载荷的施加是极为基础且关键的一步——无论是工程机械的承载校核，还是航空航天部件的轻量化设计，都离不开对重力影响的精准模拟。很多工程师可能不知道，Optistruct中其实有三种常用的重力创建方式，分别是通过RGAV卡片、ACCE1卡片以及ACCEL2卡片实现。更有意思的是，这三种方式最终施加的重力效果完全一致，只是在操作逻辑和适用场景上各有侧重。今天就带大家逐一拆解，帮你根据不同需求选对方法！

一、最直接的“专属工具”：RGAV卡片创建重力

RGAV卡片堪称Optistruct中创建重力的“专属卡片”，从命名就能看出其针对性——“R”代表重力相关（Gravity-Related），“GAV”则对应重力加速度（Gravitational Acceleration），操作逻辑直接且简洁，新手也能快速上手。

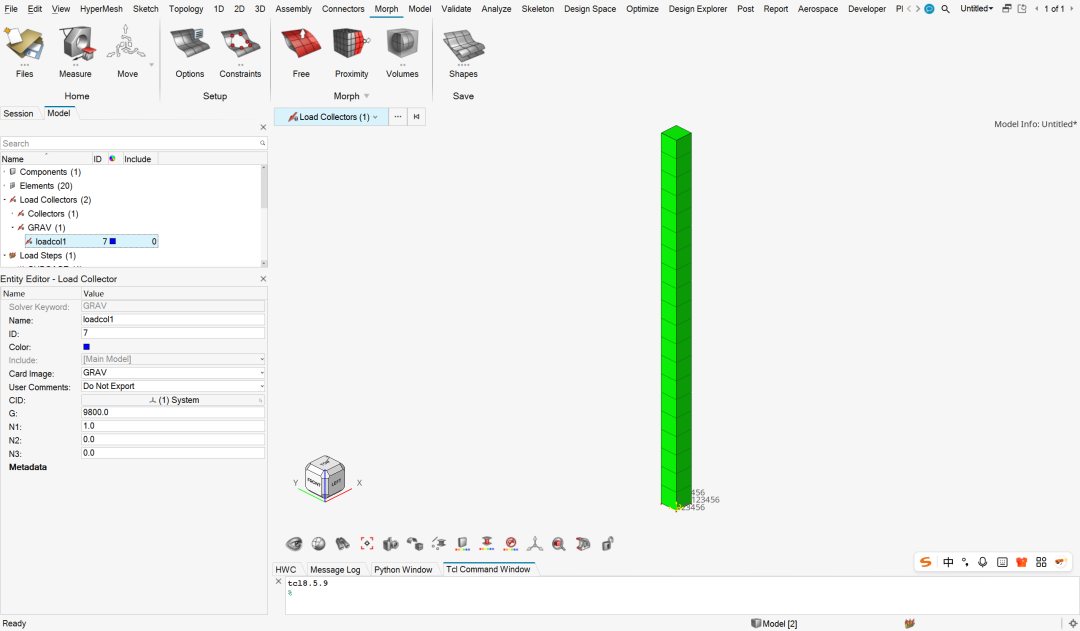

具体操作步骤如下：

1. 1.

   搜索“RGAV”，双击打开RGAV卡片编辑界面；
2. 2. 根据实际需求填写重力加速度的数值和方向（默认竖直向下，对应坐标系Z轴负方向，数值通常取9810 mm/s²或9.81 m/s²，需与模型单位一致）；

这种方式的核心优势是“专款专用”，无需额外设置其他参数，一步到位完成重力施加，特别适合简单模型或快速仿真场景。

二、通用加速度的“基础款”：ACCE1卡片创建重力

ACCE1卡片是Optistruct中用于施加“恒定加速度载荷”的基础卡片，重力本质上是物体在重力场中受到的恒定加速度作用，因此可以通过ACCE1卡片间接实现重力的施加。这种方式的灵活性更高，除了重力，还能用于模拟汽车制动、电梯升降等其他恒定加速度场景。

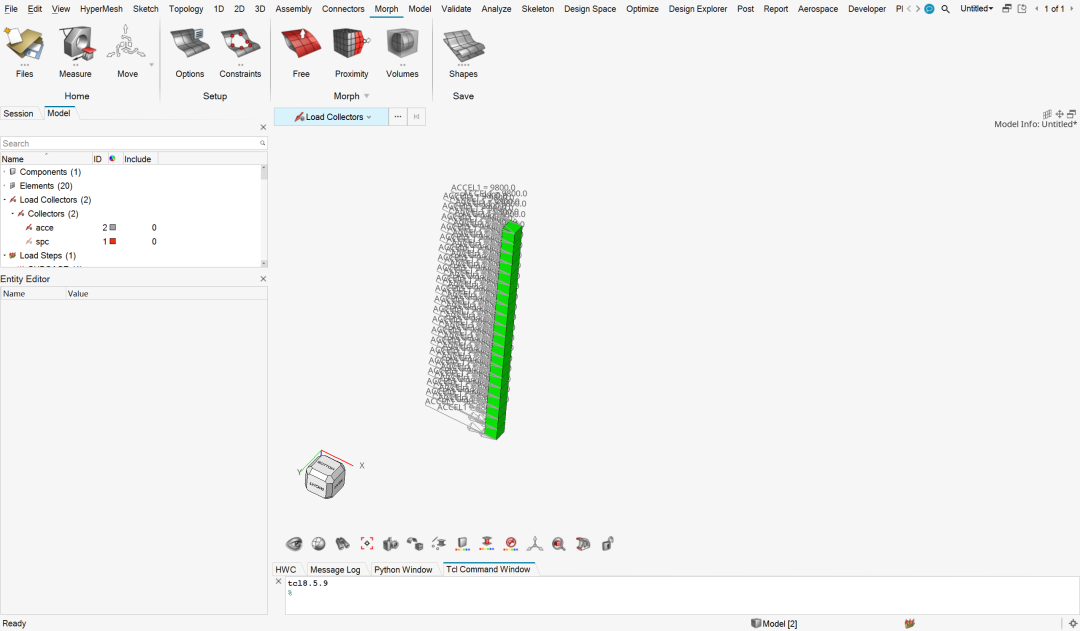

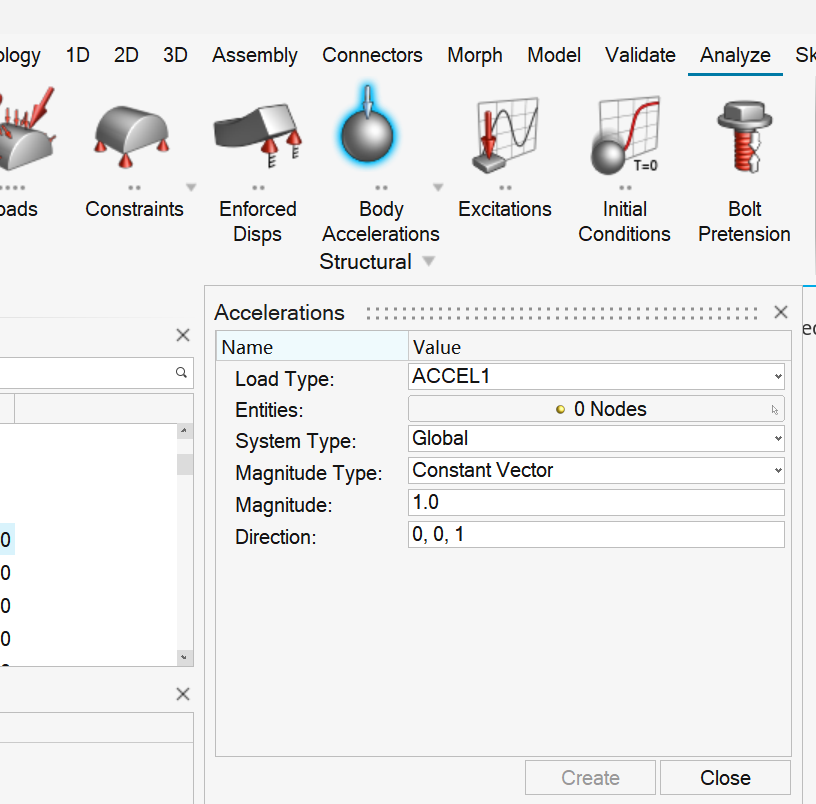

操作步骤详解：

1.
   需要注意的是，ACCE1卡片的加速度数值需与模型的长度单位匹配，例如模型单位为“mm”时，加速度需填写9810（mm/s²），避免单位不一致导致结果偏差。

三、多向加速度的“进阶款”：ACCEL2卡片创建重力

ACCEL2卡片是ACCE1卡片的“进阶版本”，主要用于施加“多方向组合恒定加速度”，但这并不影响它用于创建重力——当仅在单一方向（如Z轴负方向）设置加速度时，其效果与ACCE1、RGAV完全一致。这种方式的优势在于，若仿真中除了重力还需要叠加其他方向的恒定加速度（如倾斜面物体的重力与支撑加速度组合），无需额外创建多个卡片，一次设置即可实现多方向载荷叠加。

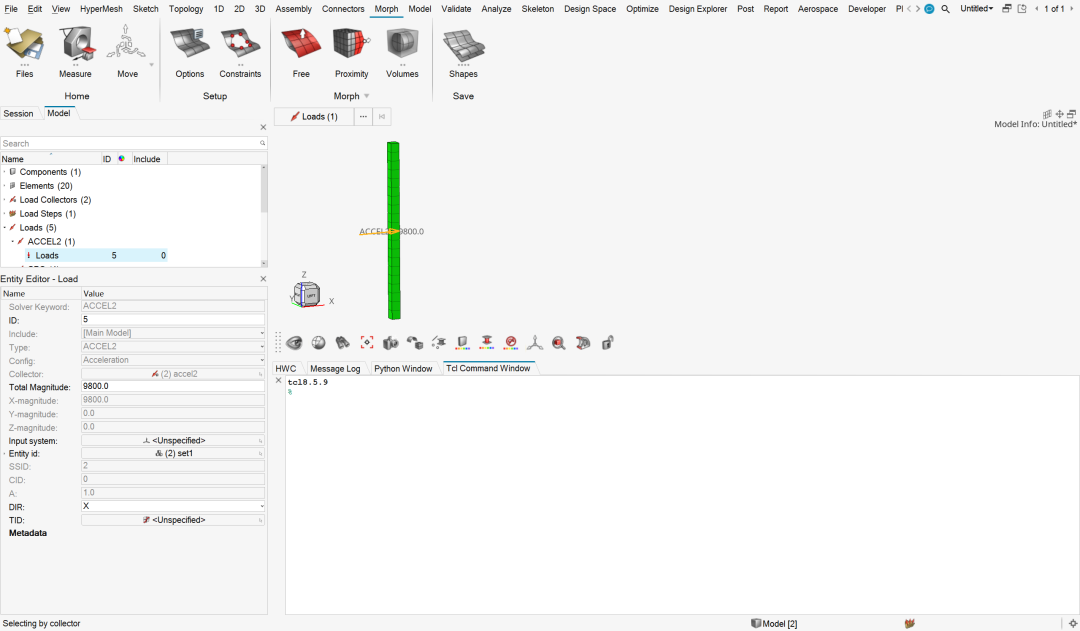

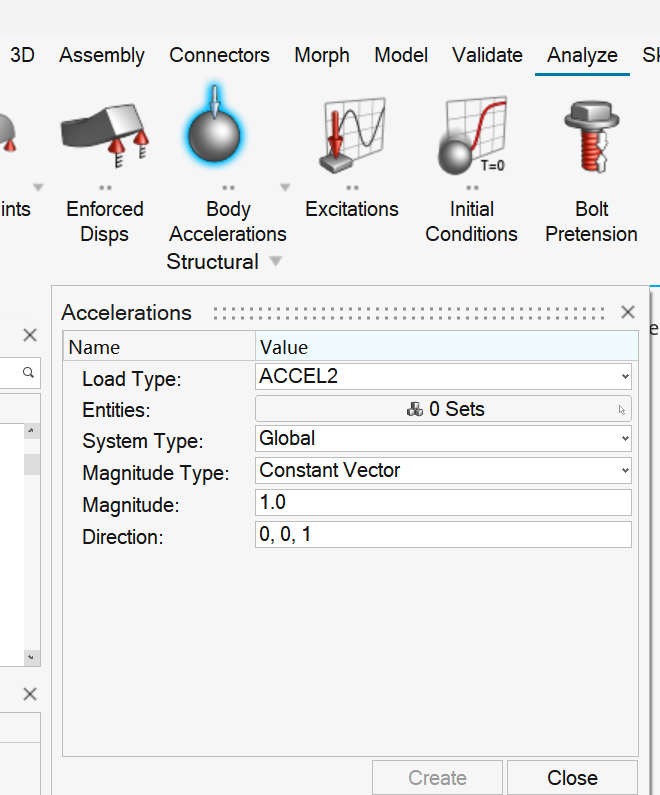

具体操作流程：

1. 1.

   2. 由于仅需创建重力，只需在对应重力方向的加速度栏中填写数值（如Z轴负方向栏填写9810），其他方向栏填写“0”即可；
2. 3. 如需对特定部件加载，同样通过“SET”参数关联节点集/单元集，完成后保存并关联到工况。

举个例子：若要模拟山坡上汽车的重力与坡度方向的加速度组合，只需在ACCEL2卡片中同时填写Z轴负方向（重力）和X轴方向（坡度加速度）的数值，无需分别创建两个载荷，效率更高。

关键总结：三种方式效果一致，场景不同选对更高效

看到这里可能有同学会问：既然效果一样，为什么要区分三种方式？核心在于“适配不同仿真需求”，这里给大家整理了清晰的选择指南：

• • 新手入门/简单模型/纯重力加载：选RGAV卡片，操作最简单，不易出错；
• • 单一方向加速度+重力复用/特定部件加载：选ACCE1卡片，灵活性适中，兼容性强；
• • 多方向加速度叠加/复杂工况：选ACCEL2卡片，一次设置搞定多载荷，效率更高。

最后提醒大家：无论选择哪种方式，核心都是保证“重力加速度数值+方向+模型单位”三者一致，这是避免仿真结果偏差的关键！下次做Optistruct重力加载时，不妨根据自己的场景试试对应的方法吧~

如果觉得有用，欢迎点赞收藏，转发给身边需要的工程师朋友哦！你平时常用哪种方式施加重力？评论区聊聊~
